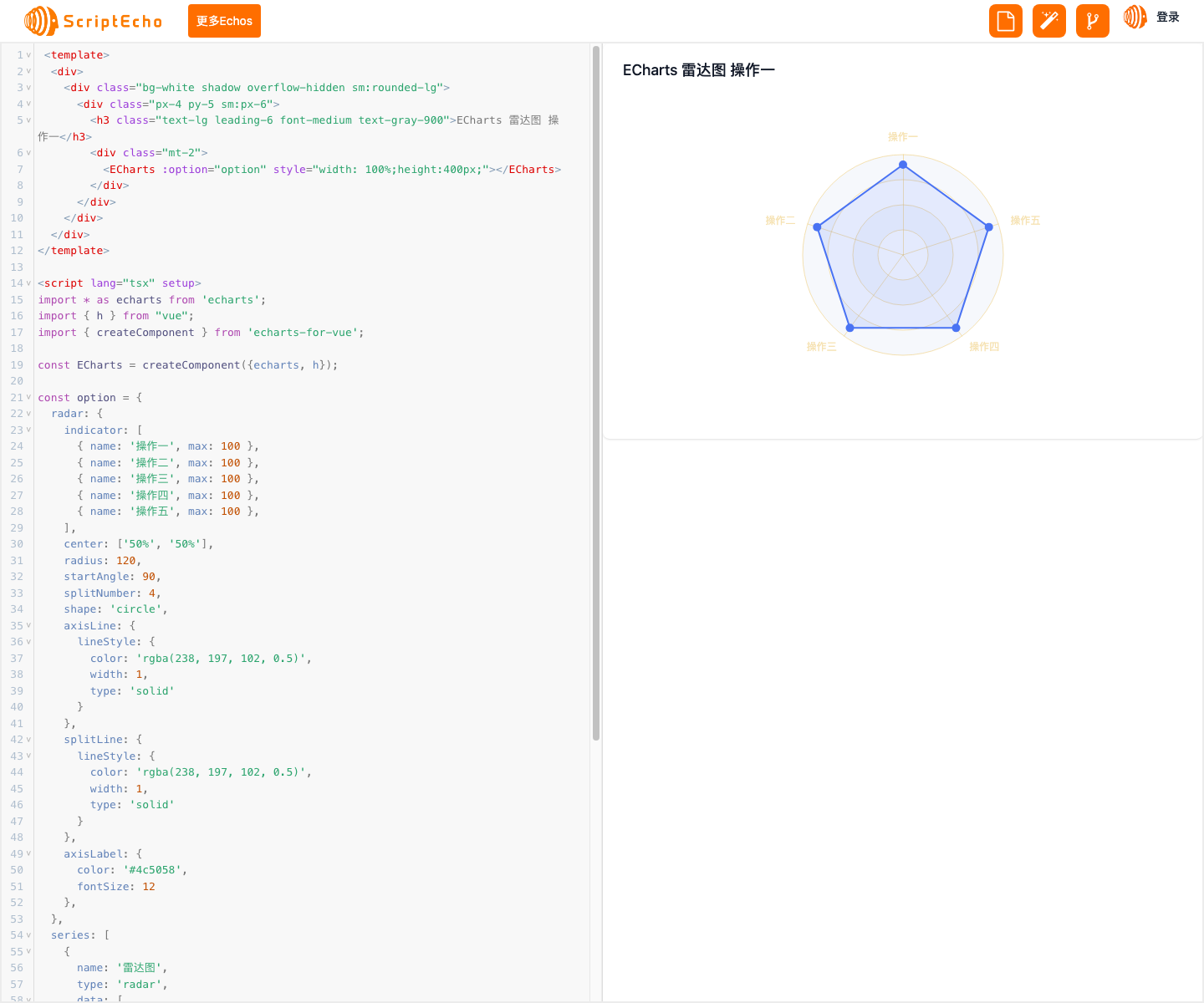

Alt

本文由ScriptEcho平台提供技术支持

项目地址：传送门

Vue.js 中使用 ECharts 创建雷达图

应用场景

雷达图是一种多维数据可视化图表，常用于比较不同指标之间的关系和变化趋势。在 Vue.js 项目中，我们可以使用 ECharts 库轻松创建雷达图。

基本功能

这段代码实现了 ECharts 雷达图的基本功能，包括：

创建一个雷达图，其中指标名称和最大值可自定义。
绘制雷达图，显示不同指标的值。
支持设置雷达图的样式，如颜色、线宽等。

功能实现

1. 引入 ECharts 库

import * as echarts from 'echarts';

2. 创建 ECharts 组件

const ECharts = createComponent({echarts, h});

3. 定义雷达图配置项

const option = {
  // ...雷达图配置项
};

4. 在 Vue 组件中使用 ECharts

<ECharts :option="option" style="width: 100%;height:400px;"></ECharts>

关键代码分析

雷达图配置项

const option = {
  radar: {
    indicator: [
      { name: '操作一', max: 100 },
      { name: '操作二', max: 100 },
      { name: '操作三', max: 100 },
      { name: '操作四', max: 100 },
      { name: '操作五', max: 100 },
    ],
    center: ['50%', '50%'],
    radius: 120,
    startAngle: 90,
    splitNumber: 4,
    shape: 'circle',
    axisLine: {
      lineStyle: {
        color: 'rgba(238, 197, 102, 0.5)',
        width: 1,
        type: 'solid'
      }
    },
    splitLine: {
      lineStyle: {
        color: 'rgba(238, 197, 102, 0.5)',
        width: 1,
        type: 'solid'
      }
    },
    axisLabel: {
      color: '#4c5058',
      fontSize: 12
    },
  },
  series: [
    {
      name: '雷达图',
      type: 'radar',
      data: [
        [90, 90, 90, 90, 90]
      ],
      symbolSize: 10,
      itemStyle: {
        color: '#4a73f3'
      },
      areaStyle: {
        color: 'rgba(74, 115, 243, 0.2)'
      },
      lineStyle: {
        color: '#4a73f3'
      }
    }
  ]
};

此配置项定义了雷达图的基本属性，包括指标名称、最大值、雷达图中心位置、半径、开始角度、分割线数量、形状、轴线样式、分割线样式、轴标签样式等。

ECharts 组件

<ECharts :option="option" style="width: 100%;height:400px;"></ECharts>

此组件将 ECharts 雷达图渲染到 Vue 组件中。option 属性指定了雷达图的配置项。style 属性设置了雷达图的宽度和高度。

总结与展望

开发这段代码的过程让我对 ECharts 库和雷达图的实现原理有了更深入的了解。

经验与收获：

熟练使用 ECharts 库创建不同类型的图表。
理解雷达图的配置项和数据结构。
掌握在 Vue.js 中集成 ECharts 组件的方法。

未来拓展与优化：

支持动态更新雷达图数据。
添加交互功能，如鼠标悬停显示指标值。
探索 ECharts 其他高级特性，如数据缩放、动画效果等。
