STM32的PWM和DAC练习

一、用STM32F103输出一路PWM波形

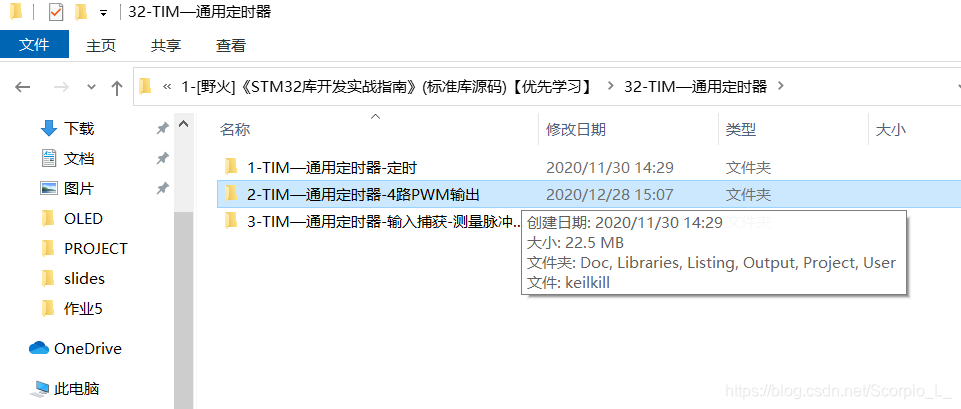

1、打开野火资料的程序源码，找到32-TIM—通用定时器，这个文件里有4路PWM输出的程序

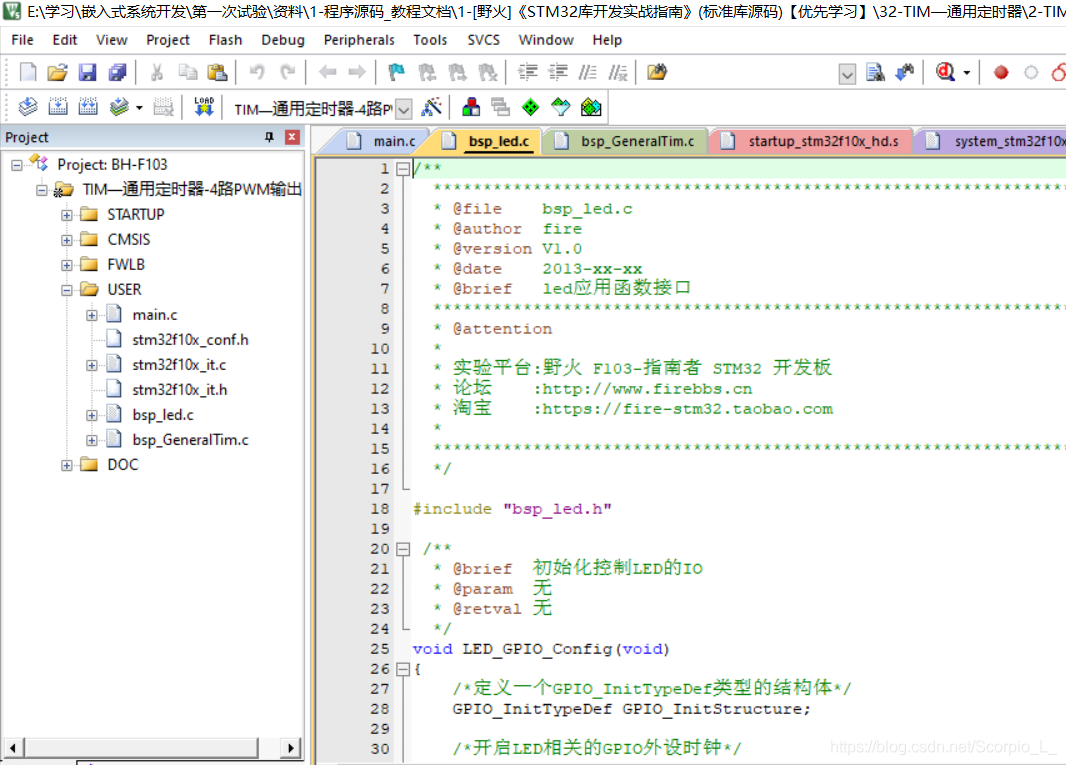

2、打开相应工程文件

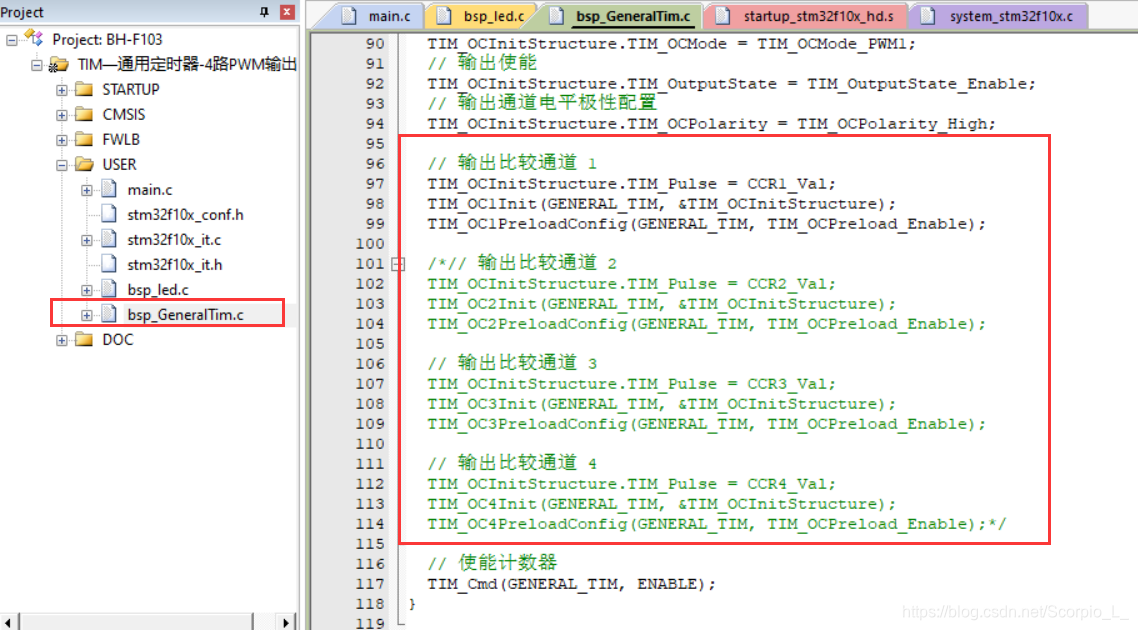

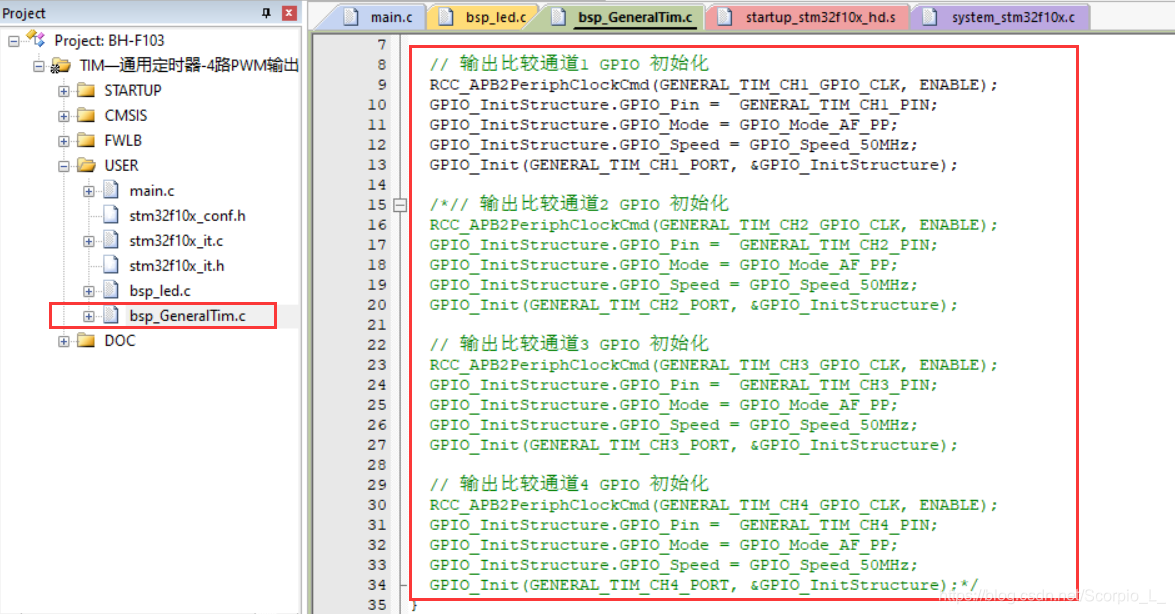

3、打开bsp_GeneralTim.c文件，找到输出比较通道GPIO初始化部分，把通道2、3、4都注释掉，

4、下滑，同样把这部分的通道2、3、4注释掉

5、开发板通过转串口连接到电脑上，编译通过后烧录到开发板中

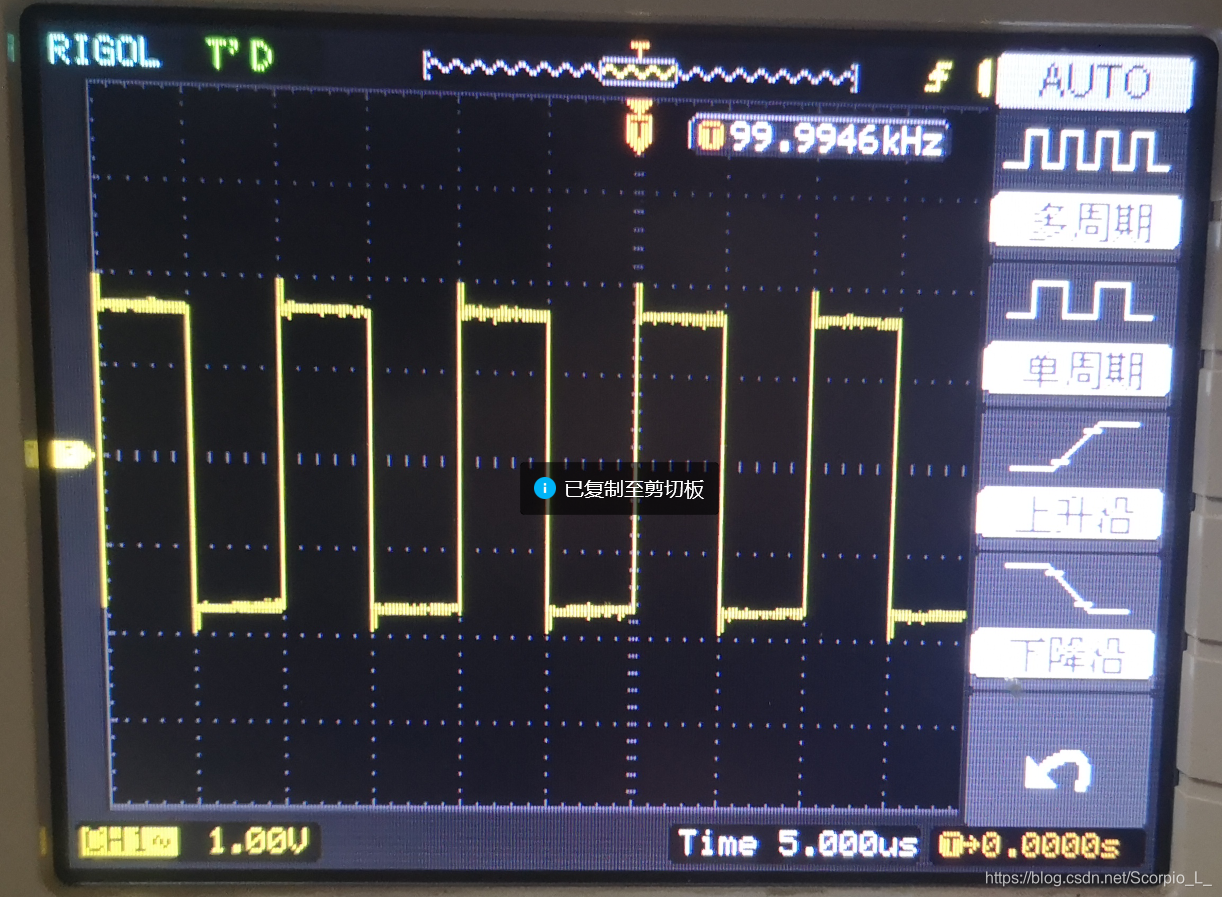

6、示波器探头接触开发板的PA4，另一端接地，可以在示波器看到如下PWM输出波形。

二、用STM32F103的DAC功能完成以下波形输出

（一）输出一个周期2khz的正弦波

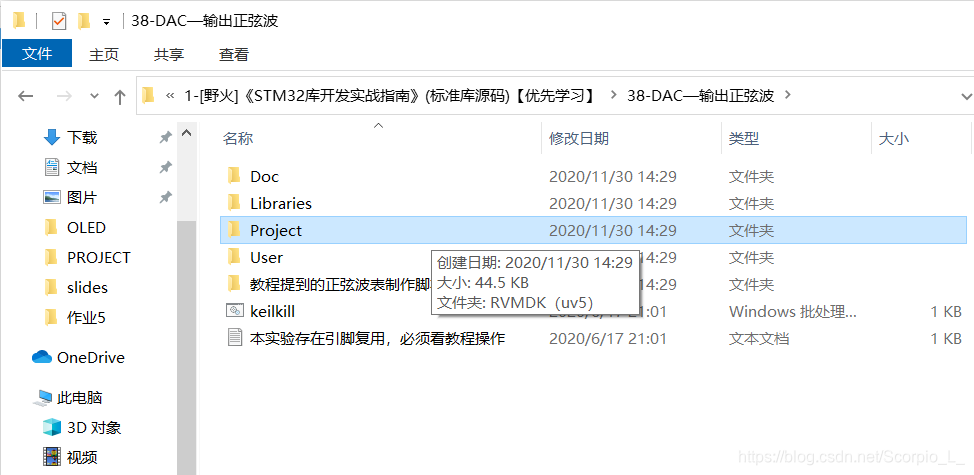

1、在野火资料中找到程序源码的 38-DAC—输出正弦波

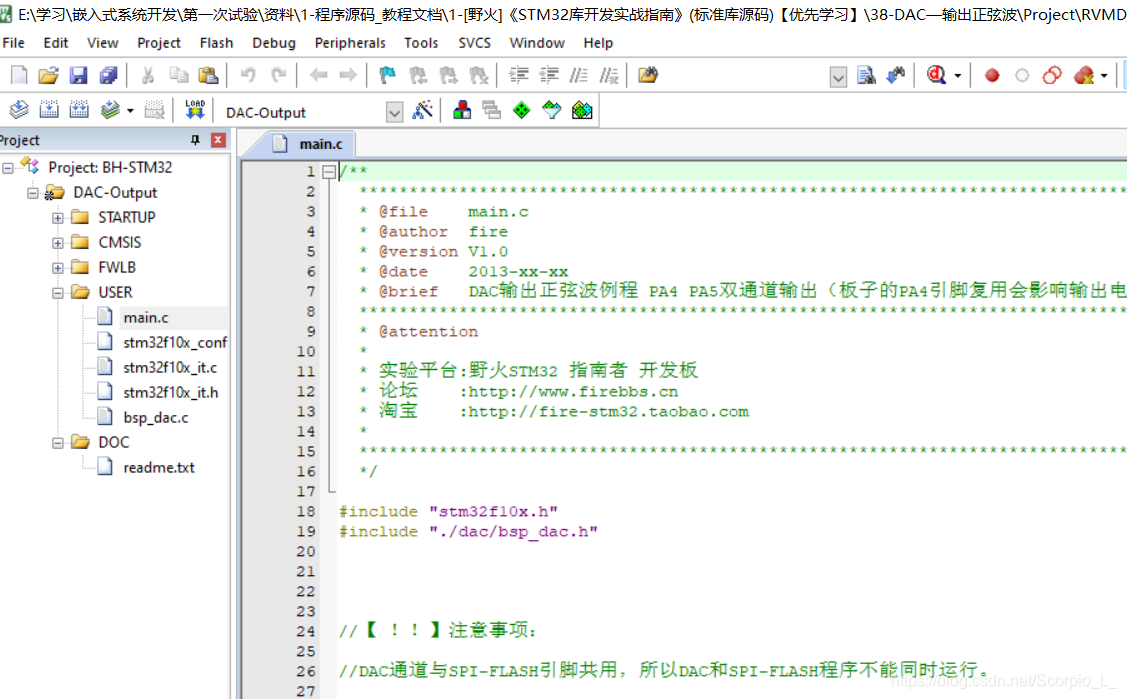

2、打开相应工程

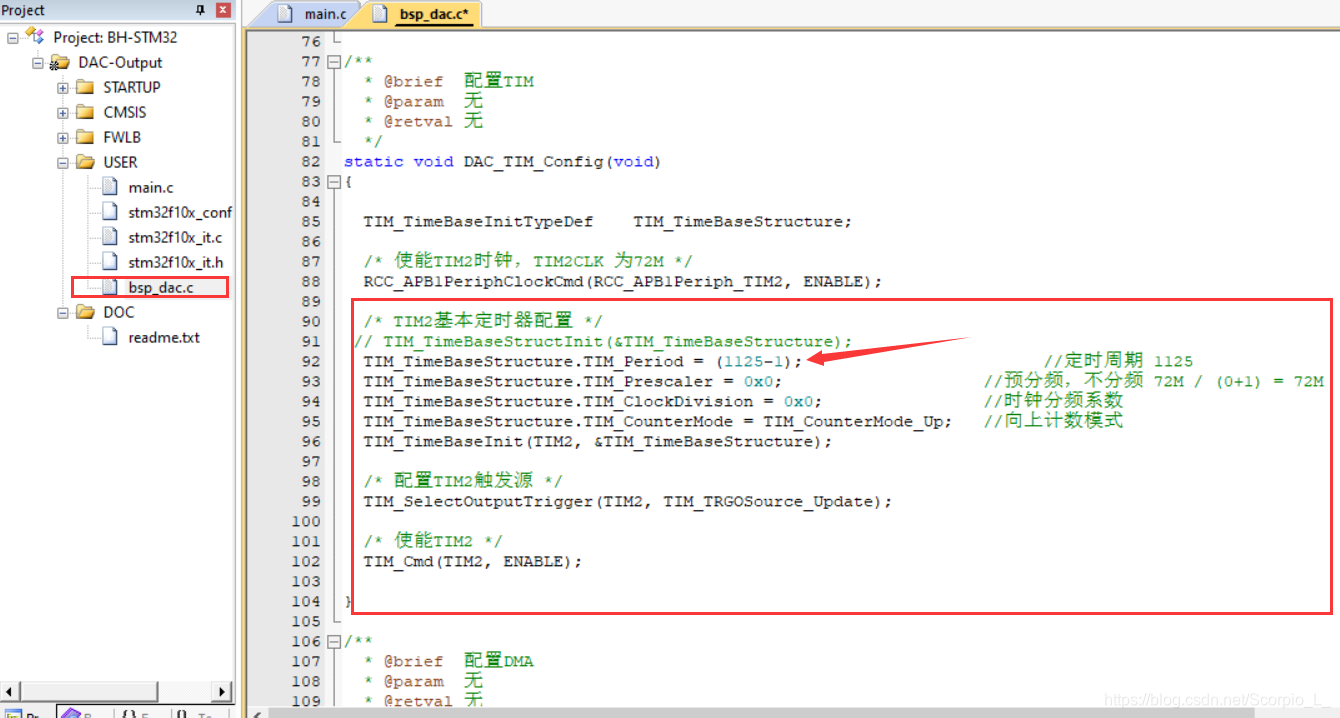

3、找到bsp_dac.c文件，找到TIM2基本定时器配置部分，为了输出2khz正弦波，把箭头所指的定时周期从（20-1）改为（1125-1）

4、编译并配置成功后把程序烧录到开发板

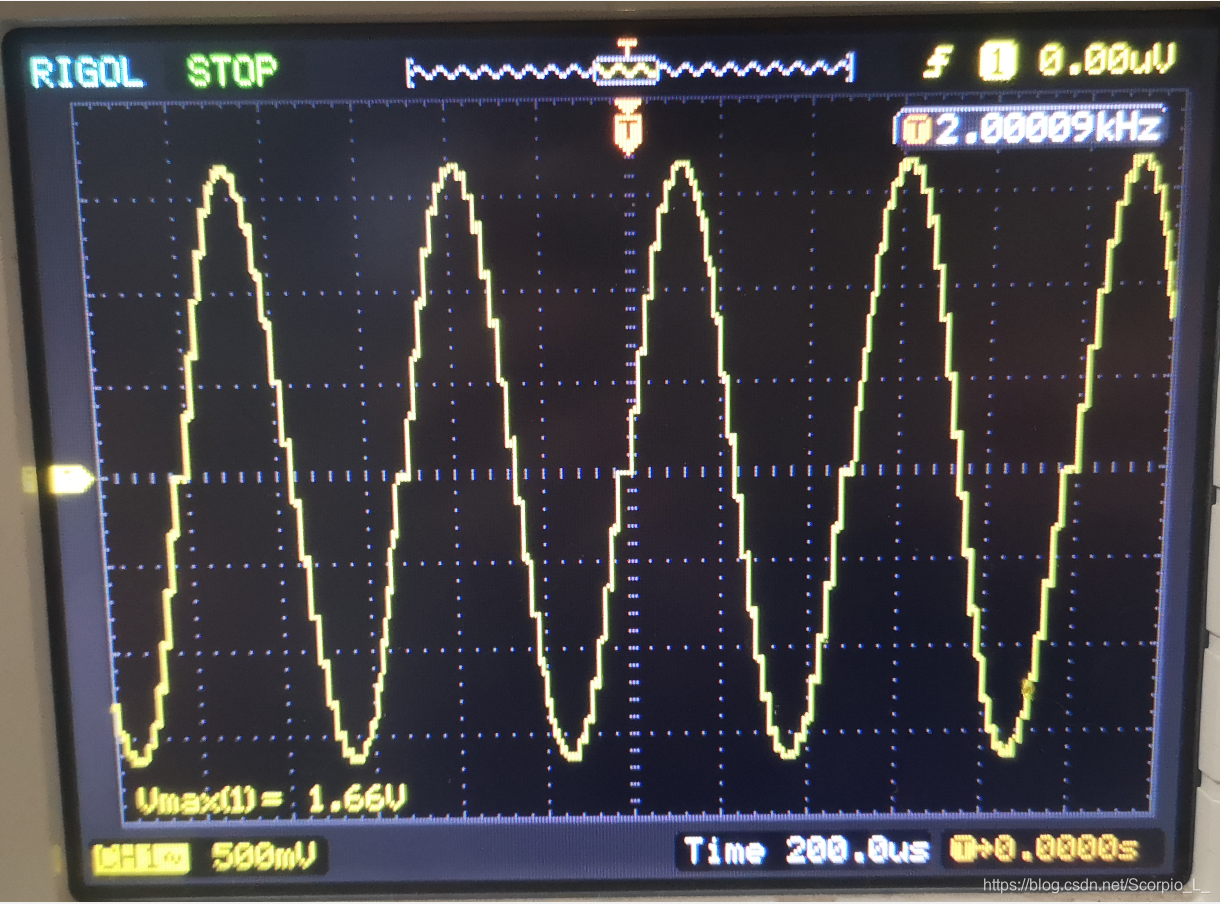

5、用示波器探头接开发板的PA4，另一端接地，可以在示波器中观测到如下正弦波。

上图右上角可以明显看到此时正弦波频率为2KHz。

6、使用蜂鸣器分别连接PA4和GND可以听到微弱的“滴…”的声音。

（二）将一段数字音频歌曲数据转换为模拟音频波形输出

1、以下操作首先需要安装三个软件：Audition、UltraEdit、notepad++。
安装包： STM32的DAC练习资料.
提取码：yaax

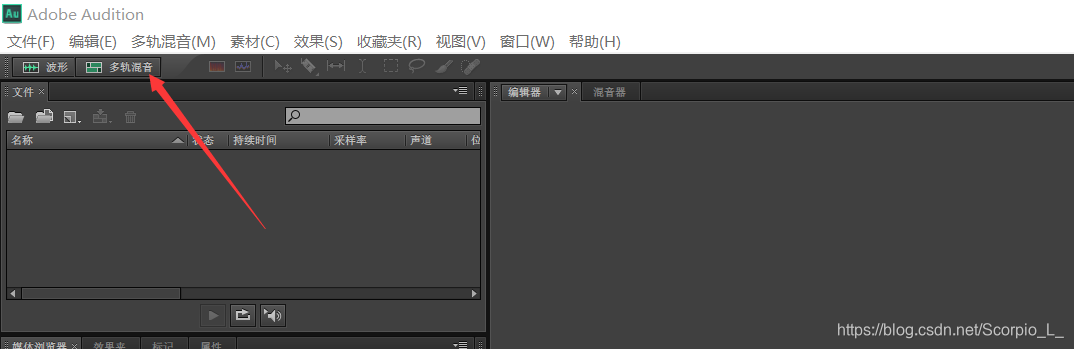

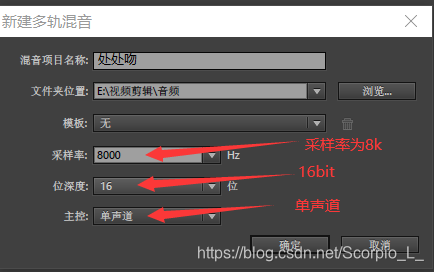

2、安装完成后，首先准备一首歌或者歌曲片段，然后打开Audition，点击多轨混音，新建项目

3、多轨混音的采样率选择8KHz，位深度选择16Bit，单通道

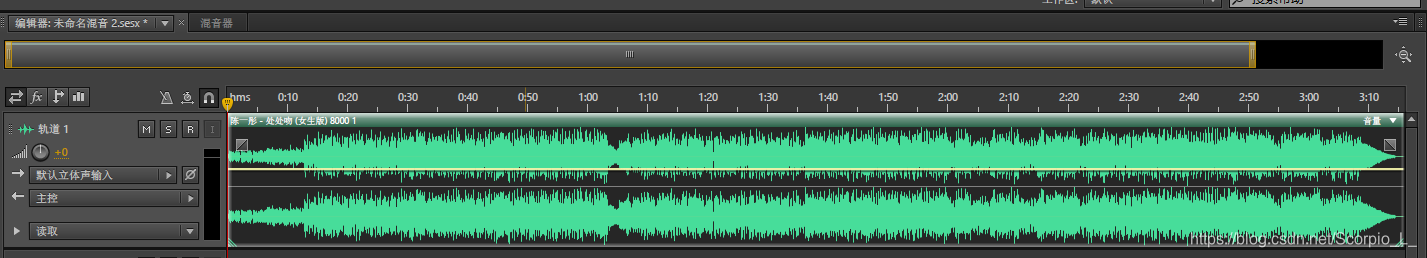

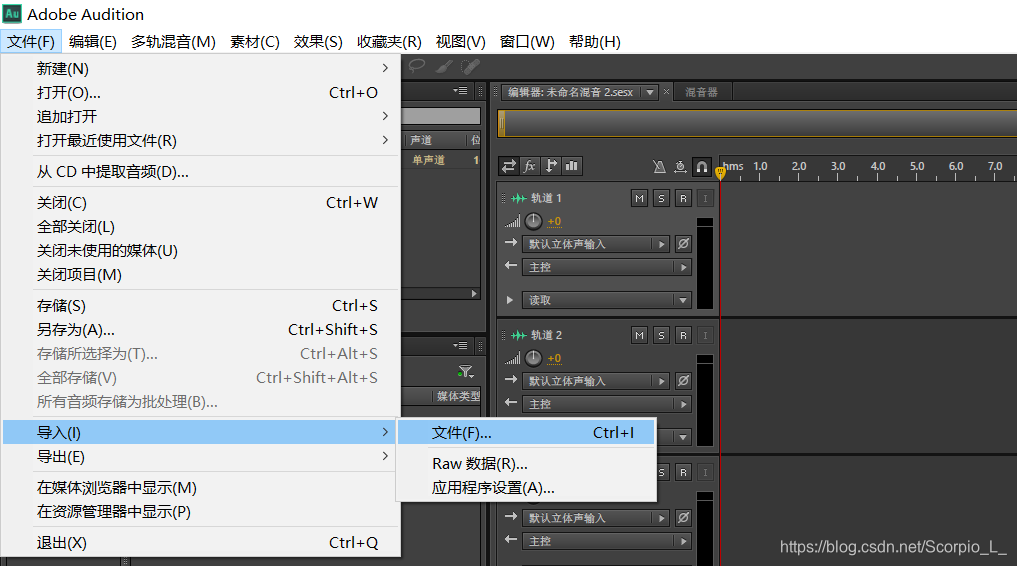

4、导入音乐，把导入的音乐拖到轨道中

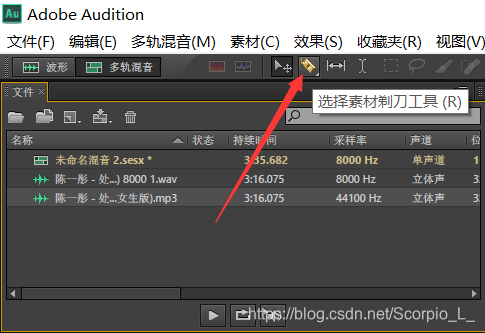

5、使用 选择素材剃刀工具 截取你想要的片段，音频长度建议不超过2秒

  选择剃刀工具后，在需要的片段前后点击以下，然后切换成移动工具，选中不需要片段，按Delete键删除，再把剩下的片段拖到前面。

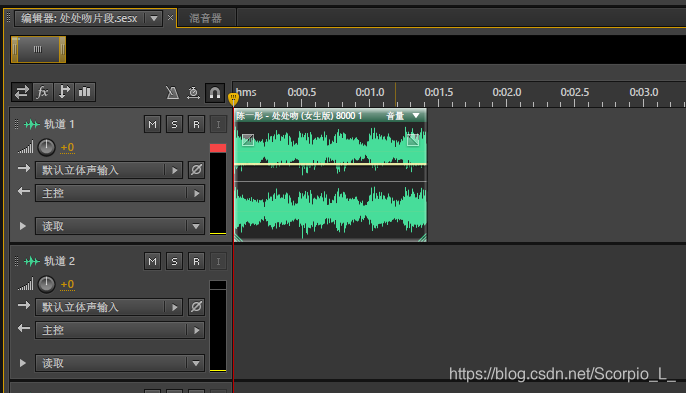

  结果如下：

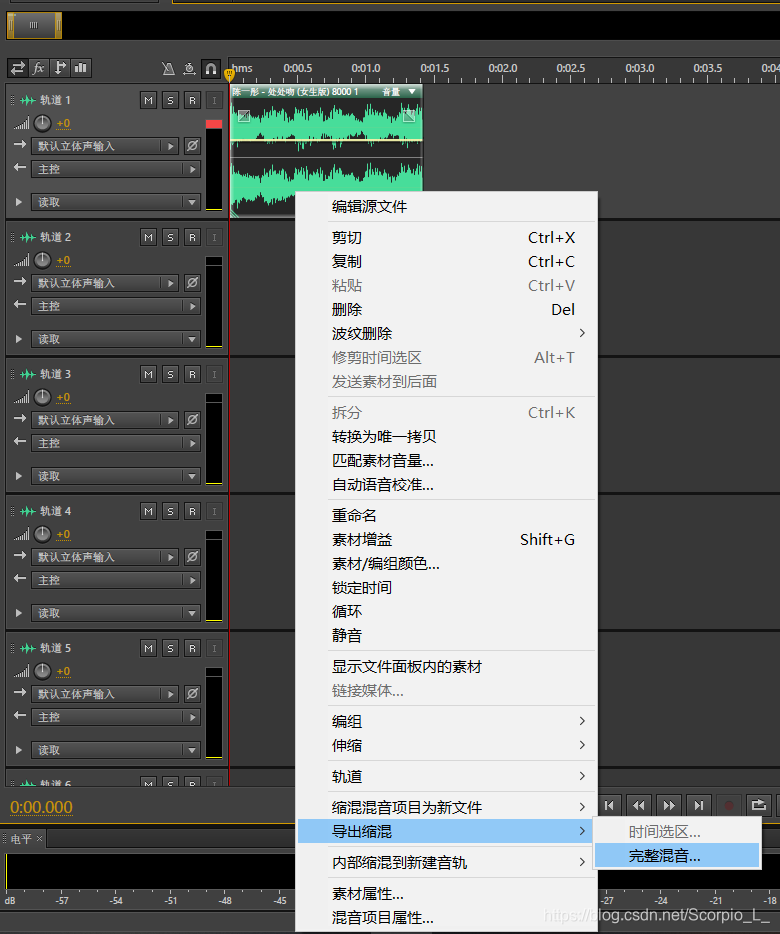

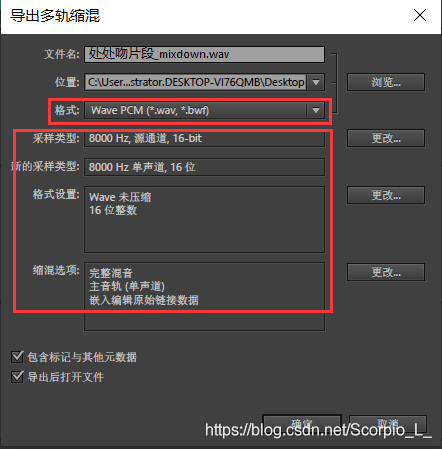

6、截取完成后鼠标选中这段音频，右键->导出混音->完整混音

7、导出的文件格式选择wav格式，采样和格式保持刚刚的选择

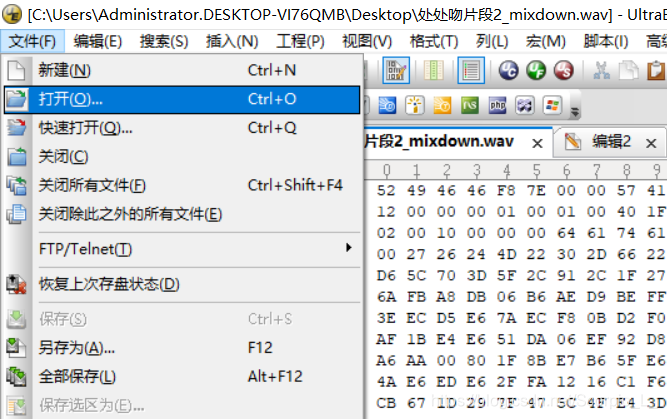

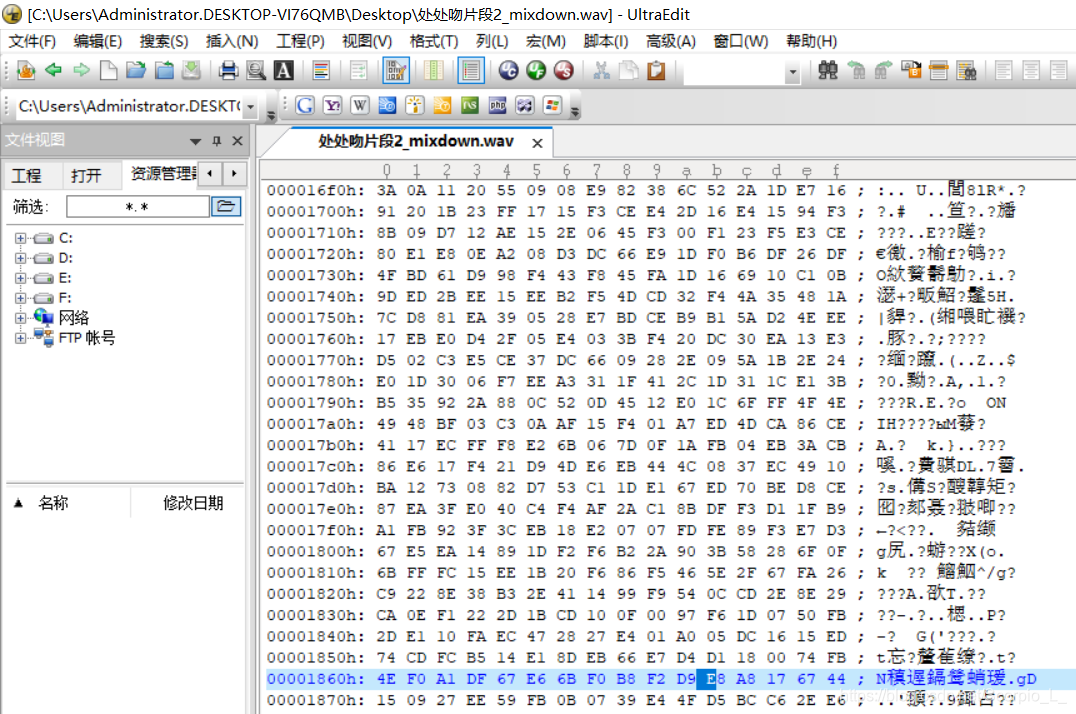

8、文件导出成功后，使用UltraEdit软件打开刚刚的wav文件，效果如下

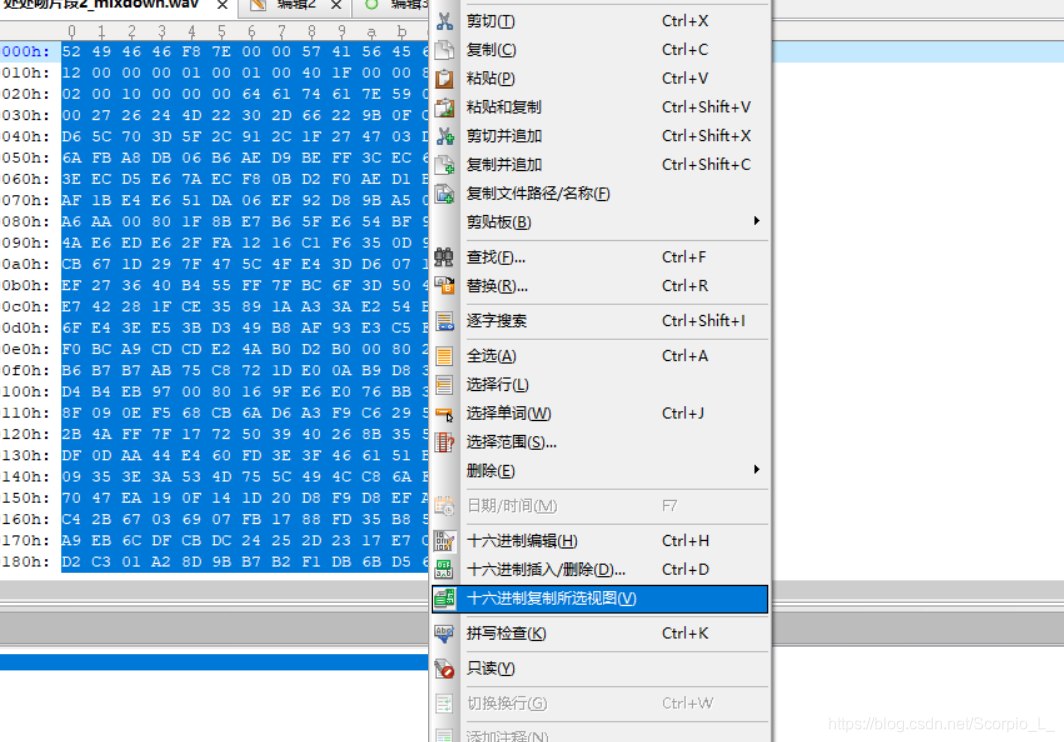

9、快捷键Ctrl+A快速全选，右键->十六进制复制所选视图，复制完成后新建文件，粘贴

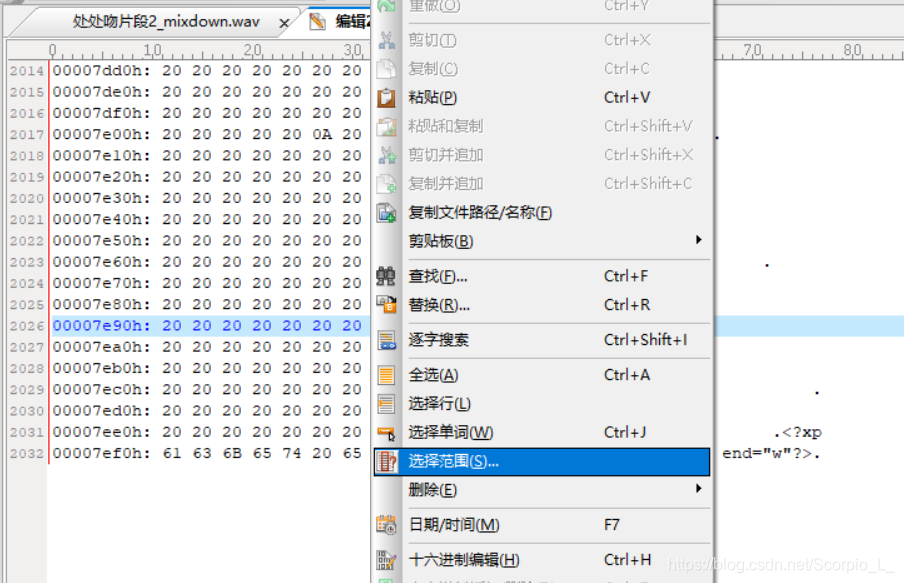

10、滑到底查看文件行数，可以看到我这里有2032行，然后右键->选择范围

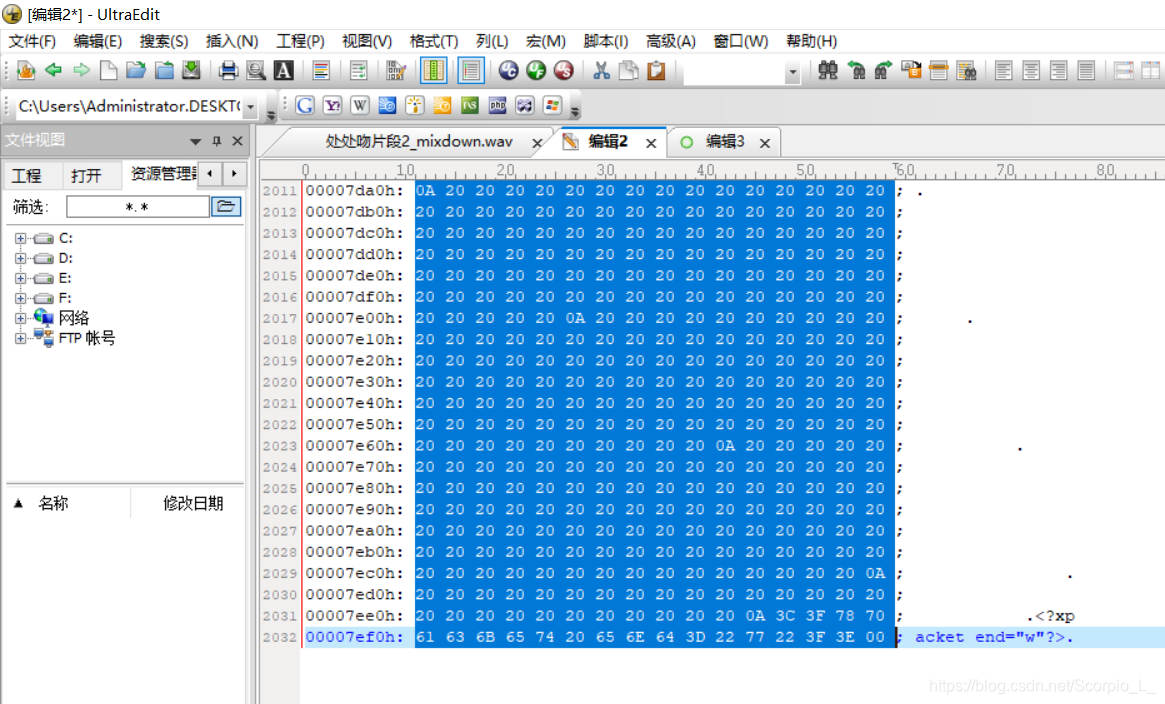

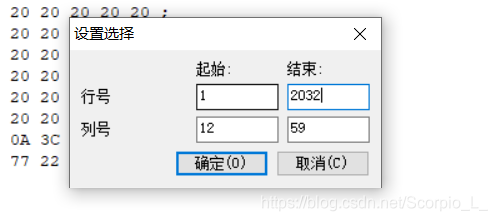

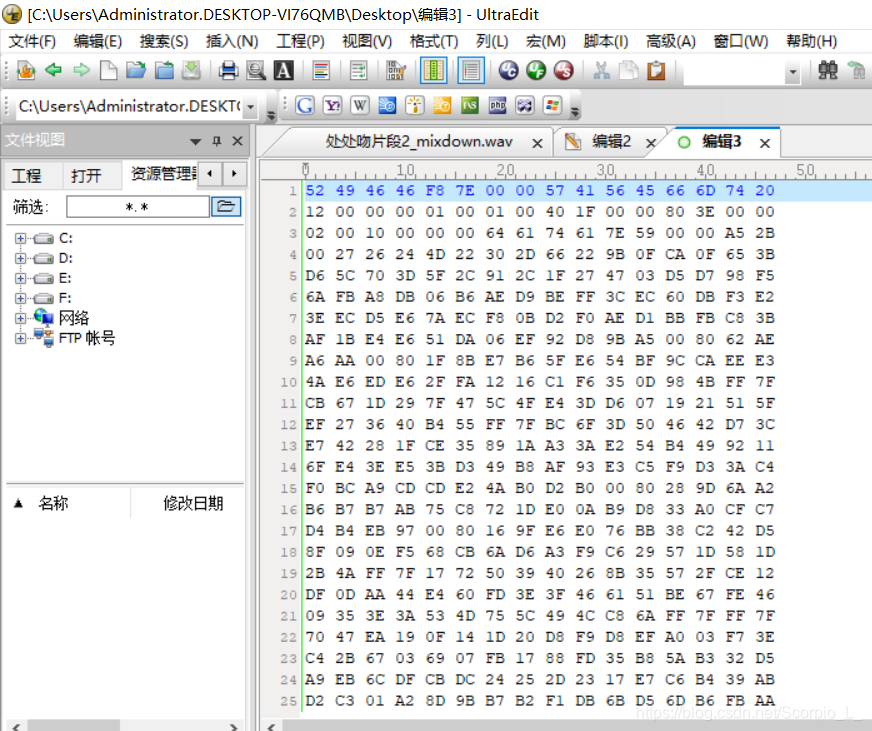

11、行号从1到最后一行，列号12-59，结果如下：


12、复制所选内容，再新建一个新文件，粘贴进去，保存

13、用notepad++打开上面保存文件，点击右上角编辑–>列块编辑

tips：列快编辑按列插入，且光标位于什么地方，文本就插入到什么地方。

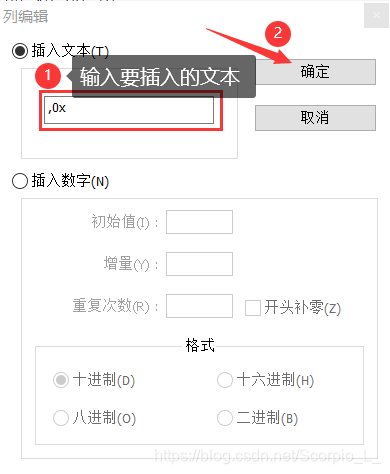

14、插入文本第一列插入文本“0x”，其后为“,0x”，最后一列插入逗号

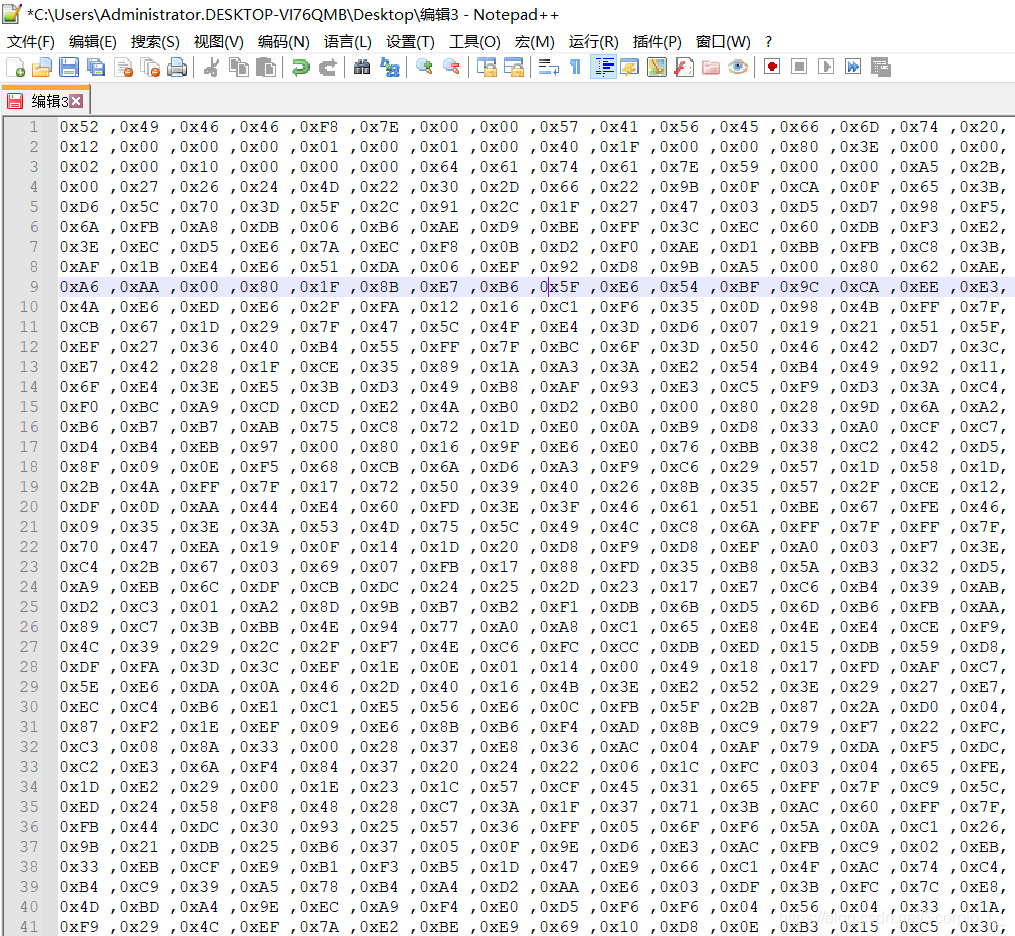

15、最终结果如下

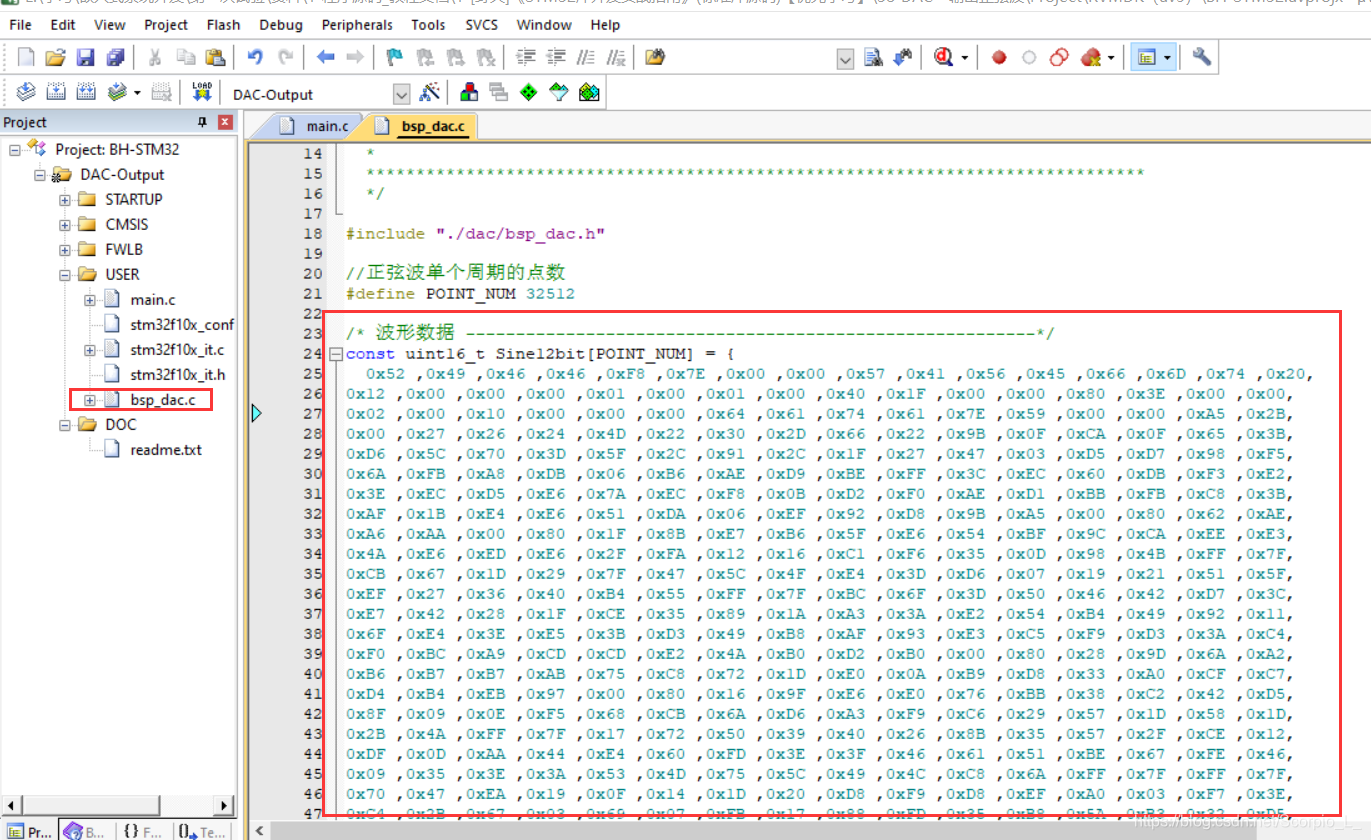

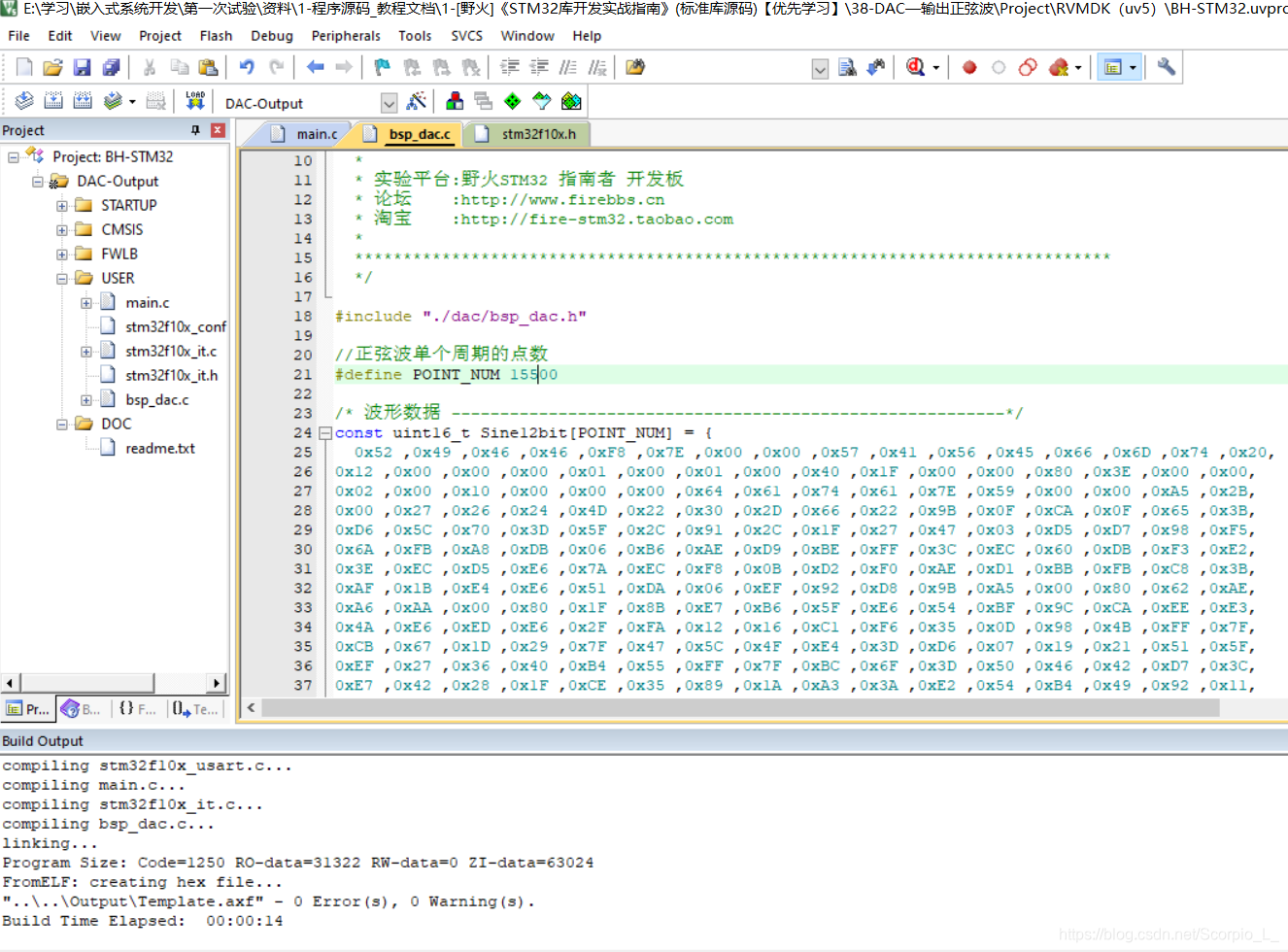

16、把以上生成的内容全部粘贴到bsp_dac.c文件的波形数据部分，同时修改正弦波单个周期点数，使其大小足够存储这么多数据，如下：

如果出现以下错误，就是芯片内存空间不足，

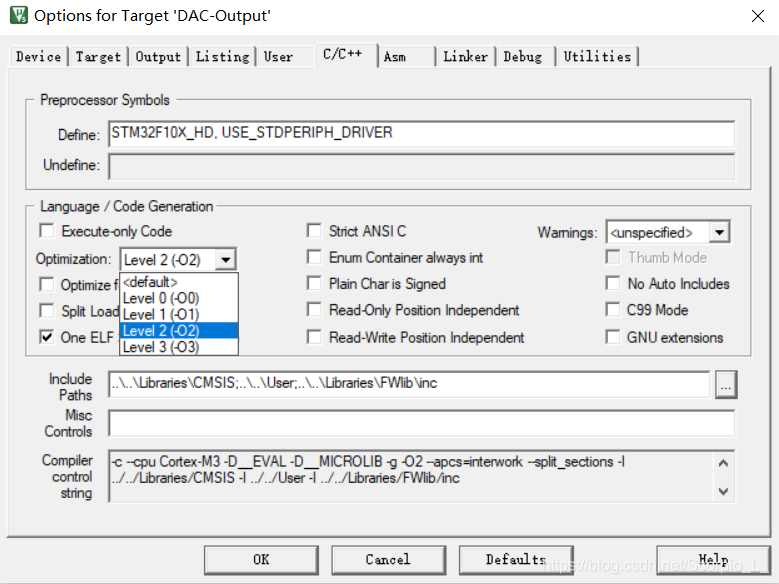

解决办法：点击魔术棒->C/C++，把优化等级从Level 0调至Leval 2，优化等级越高程序优化的越多；如果还是行不通，只能把你的数据删减掉一部分，使数据能存储。

17、我的内存空间不允许我存储我粘贴的所有数据，最大为15500，那么把多余的数据删掉或注释，编译通过

18、把程序烧录到开发板中，用蜂鸣器分别连接开发板PA4和GND，可以听到音乐。

总结

  以上就是STM32的PWM和DAC练习内容。

参考

STM32F103使用TIM DMA DAC实现播放WAV音乐.
