网络通讯分为二层通信和三层通信。二层通信可以通过arp协议不同服务终端的ip地址对应的mac地址，形成转发表实现通信。三层通信通过路由控制表结合二层转发表，实现通信。vlan介于二层和三层之间，在充分利用交换机资源，避免广播域过大引起网络流量浪费上起到非常有效的控制作用。本篇文章介绍一种简单的实现同一物理交换机上不同vlan之间相互通信的网络拓扑及配置方法。

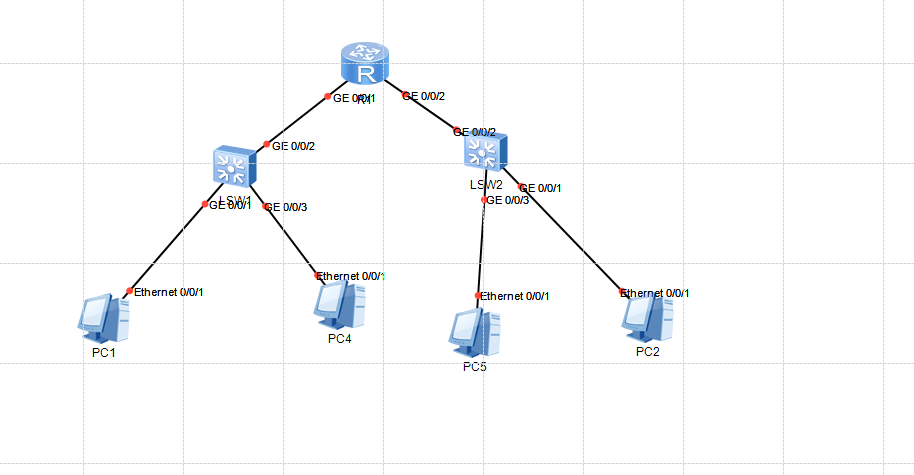

网络拓扑

如下图所示，pc1（10.0.1.1/24 网关10.0.1.254）和pc5（10.0.1.2/24 网关10.0.1.254）均属于vlan10,pc4（10.0.2.1/24 网关10.0.2.254）和pc2（10.0.2.2/24 网关10.0.2.254）均属于vlan20。
如何进行交换机lsw1，lsw2以及路由器r1，使得两者可以进行通信呢。
在这里插入图片描述

lsw1和lsw2的配置

lsw1
1.lsw1需要关注的是接入口ge0/0/1，ge0/0/3以及汇聚口ge0/0/2。首先需要在交换机上启用vlan10和20。

vlan batch 10 20

ge0/0/1 与pc1（10.0.1.1）直连，因此应该配置为access口并默认允许vlan10通过，ge0/0/3与pc4（10.0.2.1）直连，因此应该配置为access口并默认允许vlan20通过。配置如下：

int ge0/0/1
port link-type access
port default vlan 10
ge0/0/3
port link-type access
port default vlan 20

ge0/0/2与路由器网关直连，因此应该配置为trunk口，并允许vlan10 和20流量通过。配置如下：

int ge0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20

lsw2
参考lsw1的配置方法，对ge0/0/3、ge0/0/1和ge0/0/2进行配置。

vlan batch 10 20
int ge0/0/3
port link-type access
port default vlan 10
int ge0/0/1
port link-type access
port default vlan 20
int ge0/0/2
port link-type trunk
port trunk allow-pass vlan 10 20

r1
路由器r1充当网关作用，需要将vlan口开启三层功能，以便两个不同的vlan之间能够通过路由进行通信。配置如下：

vlan batch 10 20
int vlanif 10
ip address 10.0.1.254 255.255.255.0
int vlanif 20
ip address 10.0.2.254 255.255.255.0
int ge0/0/1
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20
int ge0/0/2
portswitch
port link-type trunk
port trunk allow-pass vlan 10 20
