SDS动态字符串详解

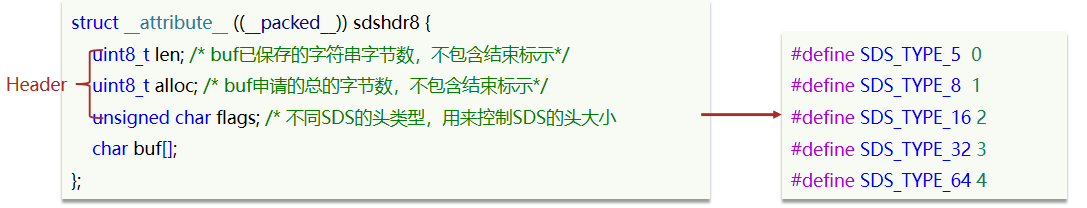

我们知道在redis中字符串是使用非常广泛的，并且redis是基于C语言编写的，但是C语言中的字符串，是通过‘\0’来区分结束的位置的。这样并不安全，所以在redis中使用结构体定义了SDS动态字符串
其中 len 代表了字符串的长度，这样就不会读取字符串结束标识，而是直接读取指定长度的字符串，从而保证二进制安全

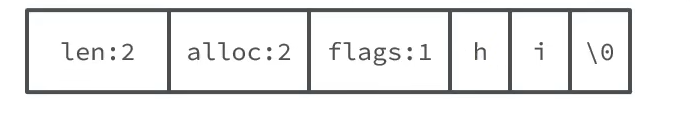

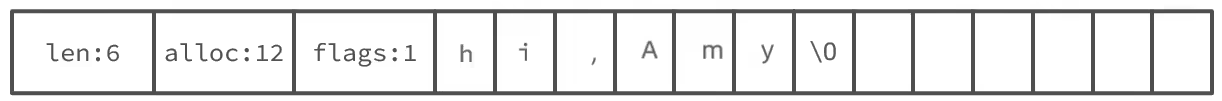

之所以叫做动态字符串就是因为，这个结构具备扩容的能力，假设一个内容为'hi’的字符串，我想要在其后面加上‘,Amy’这四个字节的数据，那么如何实现的呢？
这里首先会申请新内存空间：
如果新字符串小于1M，则新空间为扩展后字符串长度的两倍+1；
如果新字符串大于1M，则新空间为扩展后字符串长度+1M+1。称为内存预分配。
很显然这里没有超过1M，所以数组长度会扩容至新空间的两倍＋1 也就是 2 * 6 + 1 = 13

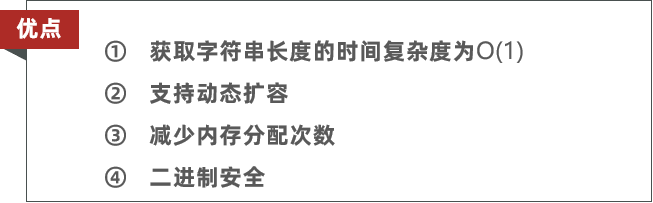

最后总结一下：
intset详解

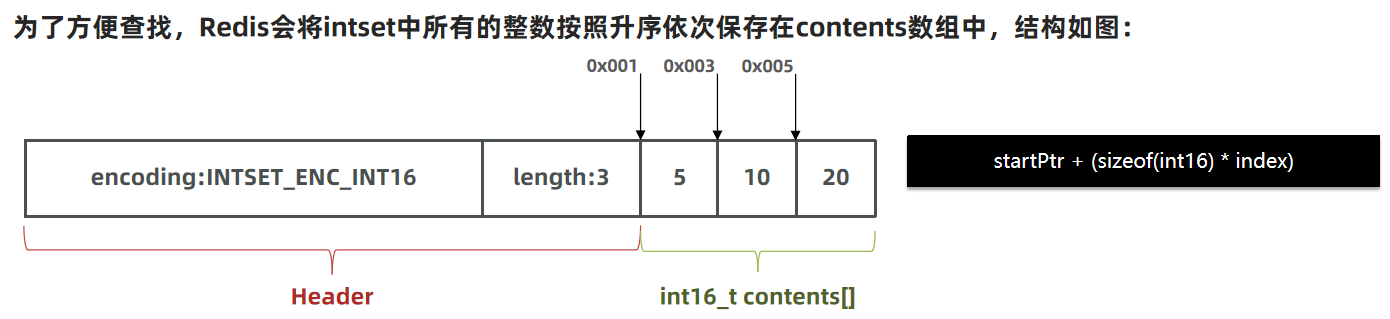

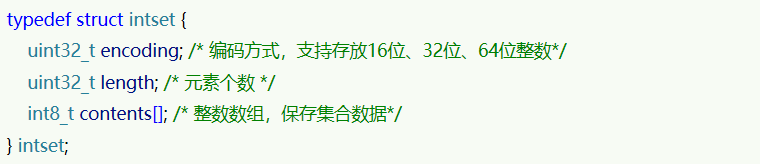

intset是redis中set集合的一种实现，我们知道set集合是有序去并且没有重复元素的，所以和上面说到的sds类似，redis底层也是基于C语言中的结构体来实现的，源码如下
其中编码方式直接决定了数组中每个元素的大小，如果是16位，那么数组中每个元素的大小就是两个字节。那么这个时候就有一个问题了：为什么要要采用统一的编码方式呢？其实这主要是是为了方便确定元素在数组中给的位置，这样就可以很容易找到元素的起始下标。
可能还会有细心的人注意到为什么整数的数组只有1个字节的大小？那是因为这个数组保存的并不是真正的数据，而是指向这些数据的指针，所以是一个保存指针的数组
这里也衍生了一个问题，那就是如果保存的数字大于encoding规定的长度那又该如何呢？这里intset会对整个数组进行一个整体的扩容，具体的过程如下：
1、将编码进行调整，例如如果存储一个数据50000，那么16位就得扩容为32位
2、将数据倒序进行拷贝，如果正序拷贝会将原有的数据覆盖，所以采用倒序拷贝
3、将待添加的数据放到数组的末尾
4、将encoding和len的值进行重新计算

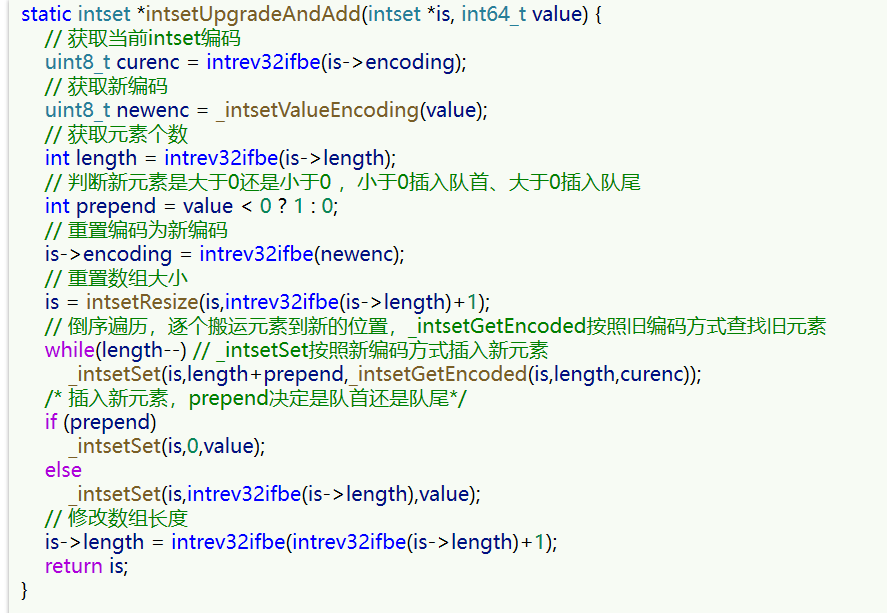

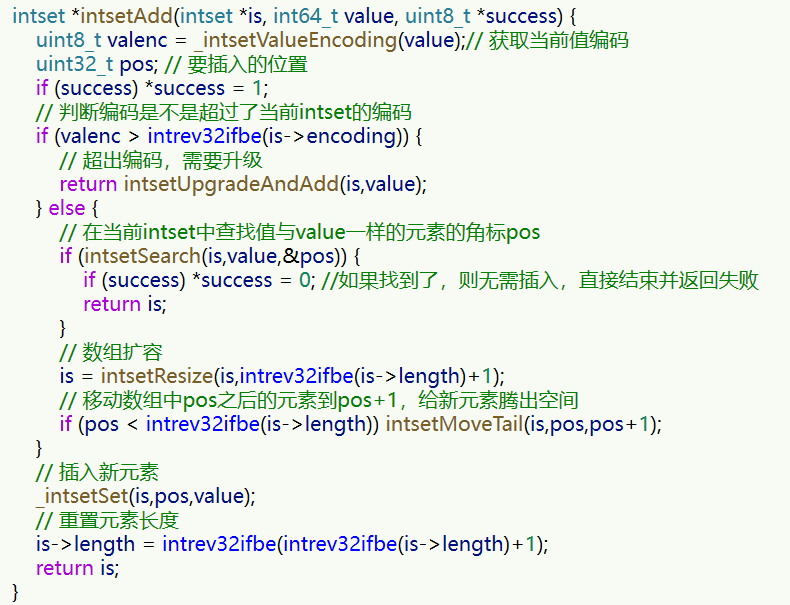

源码参考如下：
值得注意的是如果插入的元素是最小的，那么就会将其插入到intset中的首位，如果是最大的那么就会插入到尾部，但是如果是基于二者之间的呢？这时候我们注意到有一个函数是intsetSearch，这个函数就是用来确定位置的，是基于二分查找来确定在数组中的位置。
总结一下：
Intset可以看做是特殊的整数数组，具备一些特点：
-
Redis会确保Intset中的元素唯一、有序
-
具备类型升级机制，可以节省内存空间
-
底层采用二分查找方式来查询
DICT详解
我们知道Redis是一个键值型（Key-Value Pair）的数据库，我们可以根据键实现快速的增删改查。而键与值的映射关系正是通过Dict来实现的。 Dict由三部分组成，分别是：哈希表（DictHashTable）、哈希节点（DictEntry）、字典（Dict）

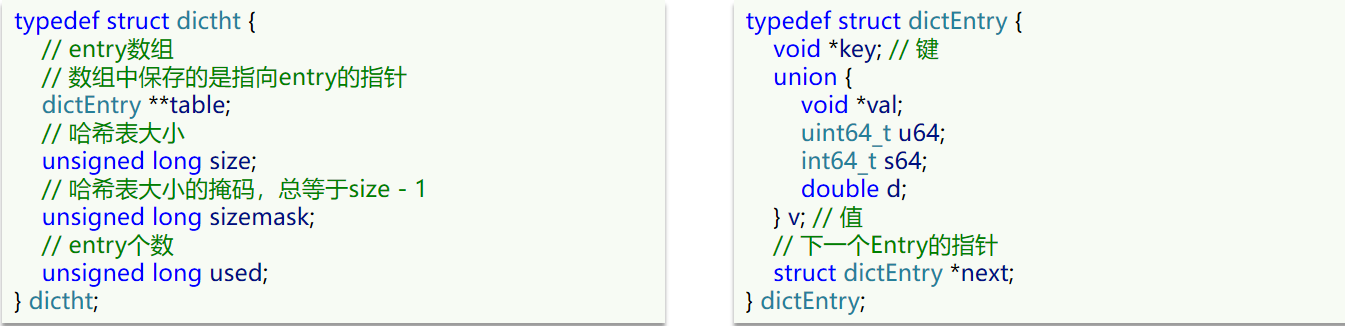

下面是对应的源码

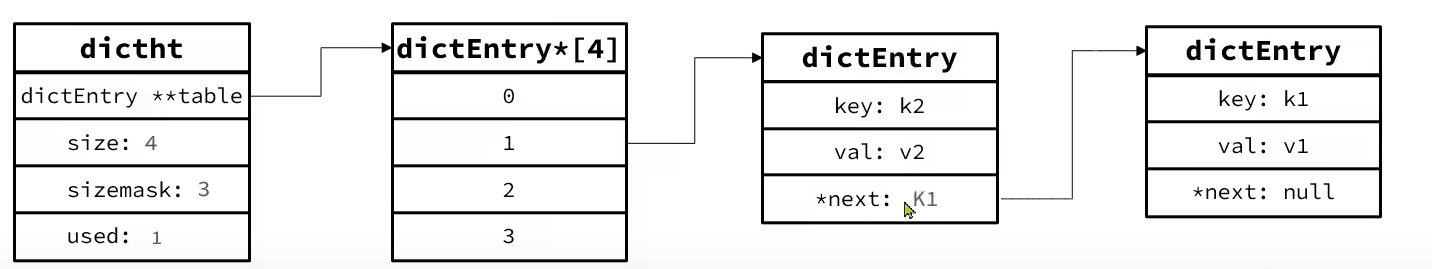

当我们向Dict添加键值对时，Redis首先根据key计算出hash值（h），然后利用 h & sizemask来计算元素应该存储到数组中的哪个索引位置。我们存储k1=v1，假设k1的哈希值h =1，则1&3 =1，因此k1=v1要存储到数组角标1位置。

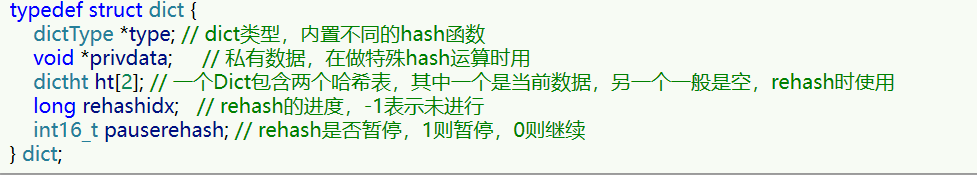

dict的数据结构可也参考下面的源码

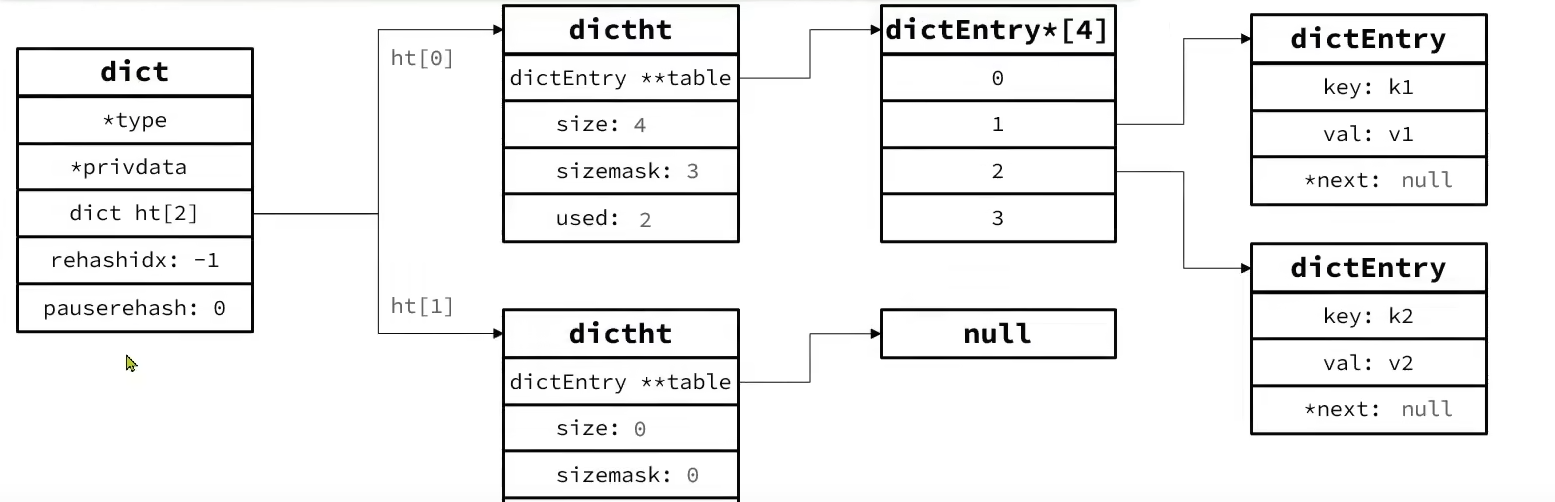

具体对应的数据结构如图所示
其中ht[1]表示rehash使用的哈希表，其实状态的rehashidx为-1表示未进行，当需要对哈希表进行扩容的时候就会使用rehash重新计算数据在哈希表中的下标。
Dict扩容和收缩
Dict中的HashTable就是数组结合单向链表的实现，当集合中元素较多时，必然导致哈希冲突增多，链表过长，则查询效率会大大降低。

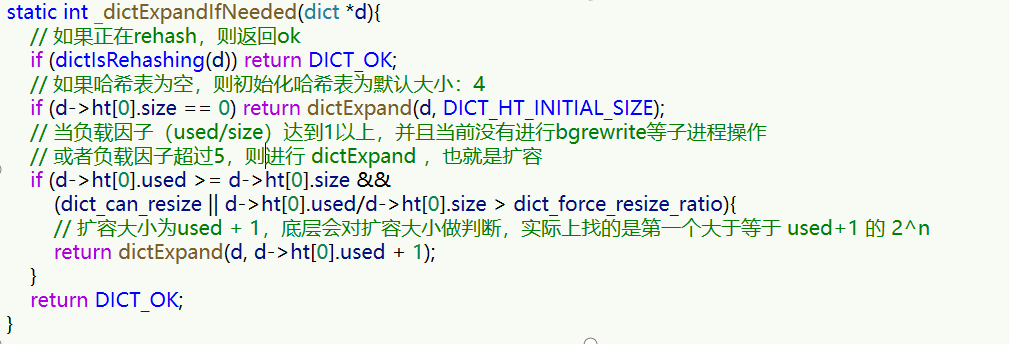

Dict在每次新增键值对时都会检查负载因子（LoadFactor = used/size） ，满足以下两种情况时会触发哈希表扩容： 哈希表的 LoadFactor >= 1，并且服务器没有执行 BGSAVE 或者 BGREWRITEAOF 等后台进程； 哈希表的 LoadFactor > 5 ；

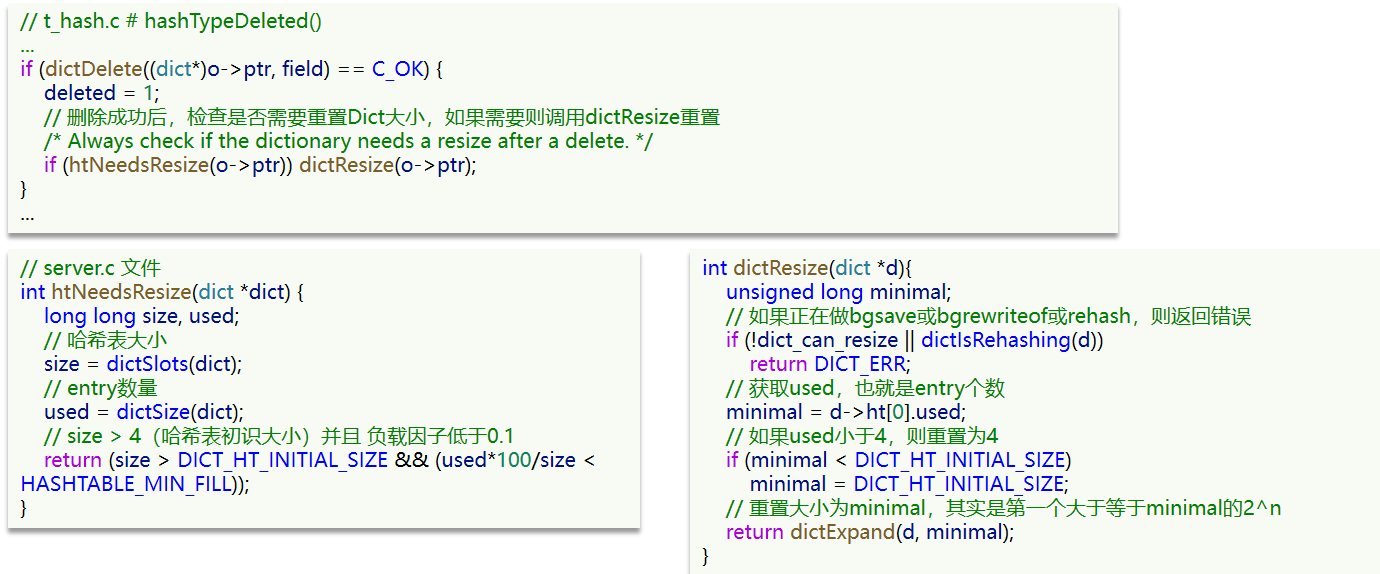

Dict在删除元素的时候也会去检验检查负载因子，当负载因子小于0.1的时候就会触发哈希表的收缩机制
不管是扩容还是收缩，必定会创建新的哈希表，导致哈希表的size和sizemask变化，而key的查询与sizemask有关。因此必须对哈希表中的每一个key重新计算索引，插入新的哈希表，这个过程称为rehash。过程是这样的：
-
计算新hash表的realeSize，值取决于当前要做的是扩容还是收缩：
-
如果是扩容，则新size为第一个大于等于dict.ht[0].used + 1的2^n
-
如果是收缩，则新size为第一个大于等于dict.ht[0].used的2^n （不得小于4）
-
-
按照新的realeSize申请内存空间，创建dictht，并赋值给dict.ht[1]
-
设置dict.rehashidx = 0，标示开始rehash
-
将dict.ht[0]中的每一个dictEntry都rehash到dict.ht[1]
-
将dict.ht[1]赋值给dict.ht[0]，给dict.ht[1]初始化为空哈希表，释放原来的dict.ht[0]的内存
-
将rehashidx赋值为-1，代表rehash结束
-
在rehash过程中，新增操作，则直接写入ht[1]，查询、修改和删除则会在dict.ht[0]和dict.ht[1]依次查找并执行。这样可以确保ht[0]的数据只减不增，随着rehash最终为空

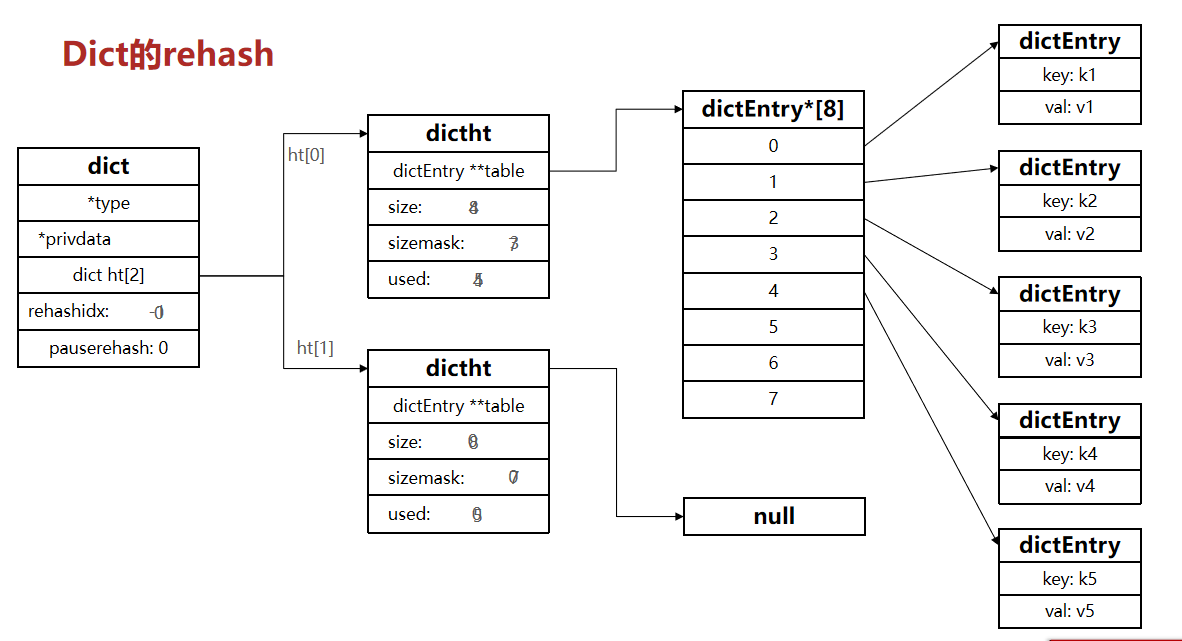

扩容后的结构如图所示
总结一下：
Dict的结构：
-
类似java的HashTable，底层是数组加链表来解决哈希冲突
-
Dict包含两个哈希表，ht[0]平常用，ht[1]用来rehash
Dict的伸缩：
-
当LoadFactor大于5或者LoadFactor大于1并且没有子进程任务时，Dict扩容
-
当LoadFactor小于0.1时，Dict收缩
-
扩容大小为第一个大于等于used + 1的2^n
-
收缩大小为第一个大于等于used 的2^n
-
Dict采用渐进式rehash，每次访问Dict时执行一次rehash
-
rehash时ht[0]只减不增，新增操作只在ht[1]执行，其它操作在两个哈希表
ZipList

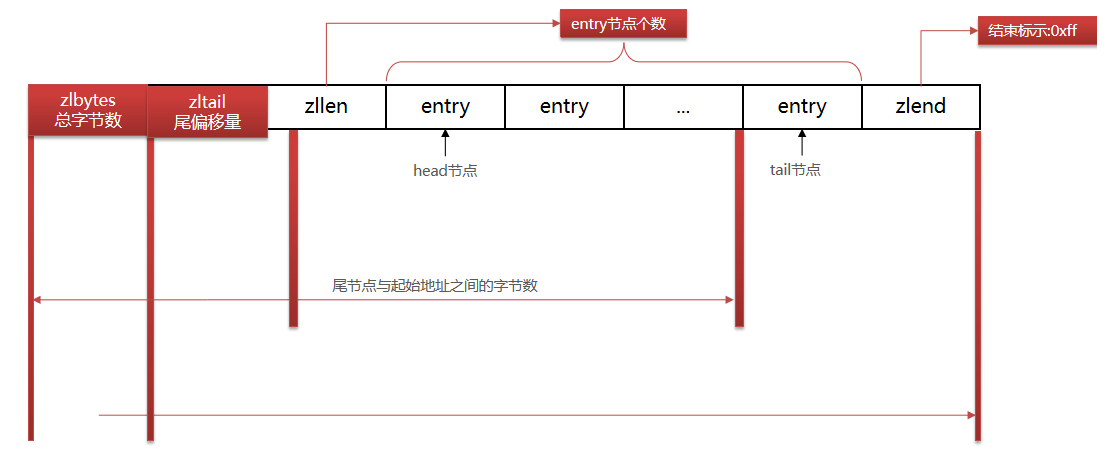

ZipList 是一种特殊的“双端链表” ，由一系列特殊编码的连续内存块组成。可以在任意一端进行压入/弹出操作, 并且该操作的时间复杂度为 O(1)。实际上并不是双端链表，但是ZipList的结构能实现双向链表的功能，如图所示
每个属性的用途如下：
| 属性 | 类型 | 长度 | 用途 |
|---|---|---|---|
| zlbytes | uint32_t | 4 字节 | 记录整个压缩列表占用的内存字节数 |
| zltail | uint32_t | 4 字节 | 记录压缩列表表尾节点距离压缩列表的起始地址有多少字节，通过这个偏移量，可以确定表尾节点的地址。 |
| zllen | uint16_t | 2 字节 | 记录了压缩列表包含的节点数量。 最大值为UINT16_MAX （65534），如果超过这个值，此处会记录为65535，但节点的真实数量需要遍历整个压缩列表才能计算得出。 |
| entry | 列表节点 | 不定 | 压缩列表包含的各个节点，节点的长度由节点保存的内容决定。 |
| zlend | uint8_t | 1 字节 | 特殊值 0xFF （十进制 255 ），用于标记压缩列表的末端。 |
最关键的就是其中的列表节点十分巧妙， 可以实现双向链表的功能，结构如下图：
-
previous_entry_length：前一节点的长度，占1个或5个字节。
-
如果前一节点的长度小于254字节，则采用1个字节来保存这个长度值
-
如果前一节点的长度大于254字节，则采用5个字节来保存这个长度值，第一个字节为0xfe，后四个字节才是真实长度数据
-
-
encoding：编码属性，记录content的数据类型（字符串还是整数）以及长度，占用1个、2个或5个字节
-
contents：负责保存节点的数据，可以是字符串或整数
如果是第一个元素那么previous_entry_length就是0，encoding值就保存content的数据类型，这样就可以计算这个entry的值，就可以实现双向链表的正序遍历和倒序遍历，但是值得一提的是：ZipList无法实现随机遍历，只能从头开始或者从后开始进行遍历。
QuickList
思考一下这样的一个问题，使用ZipList一般存储的数据不宜过大，防止bigkey的问题出现，但是那些占用很大的数据应该如何去存储呢？

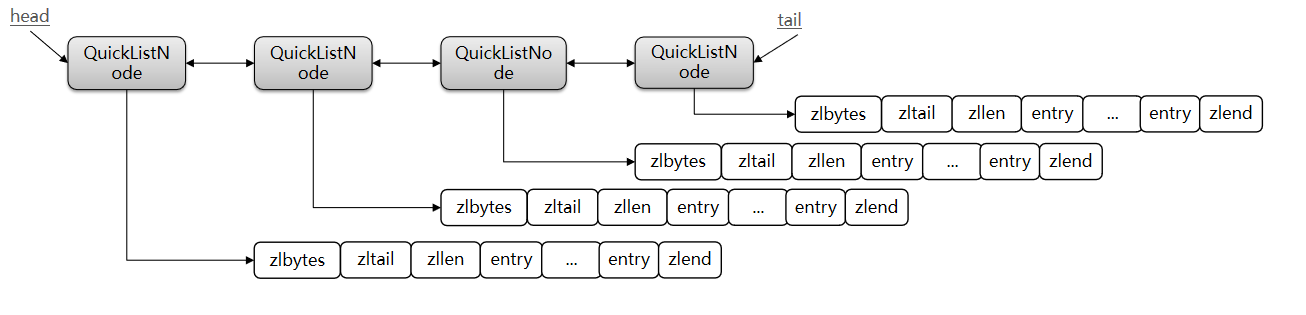

那我用多个ZipList来存储不就好了！没错，QuickList就是这样的一个数据结构，采用双向链表的方式存储，其中每个节点都是一个ZipList。结构如图所示
为了避免QuickList中的每个ZipList中entry过多，Redis提供了一个配置项：list-max-ziplist-size来限制。 如果值为正，则代表ZipList的允许的entry个数的最大值 如果值为负，则代表ZipList的最大内存大小，分5种情况，其默认值为 -2：
-
-1：每个ZipList的内存占用不能超过4kb
-
-2：每个ZipList的内存占用不能超过8kb
-
-3：每个ZipList的内存占用不能超过16kb
-
-4：每个ZipList的内存占用不能超过32kb
-
-5：每个ZipList的内存占用不能超过64kb

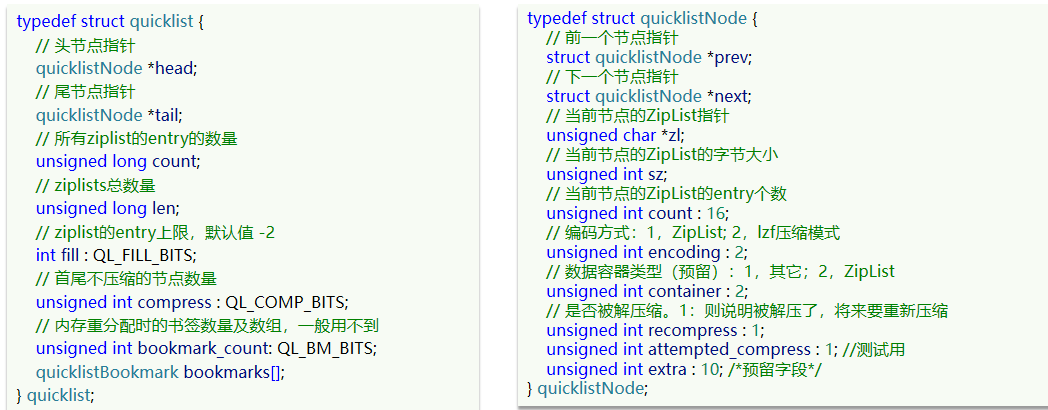

以下是QuickList的和QuickListNode的结构源码：

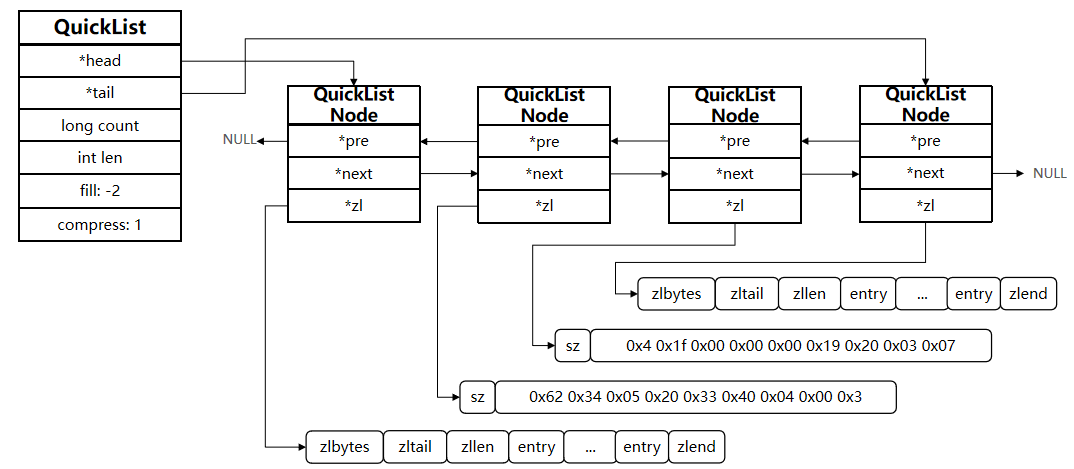

我们可以使用一段流程图来描述一下这个结构
总结一下：
QuickList的特点：
-
是一个节点为ZipList的双端链表
-
节点采用ZipList，解决了传统链表的内存占用问题
-
控制了ZipList大小，解决连续内存空间申请效率问题
-
中间节点可以压缩，进一步节省了内存
SkipList

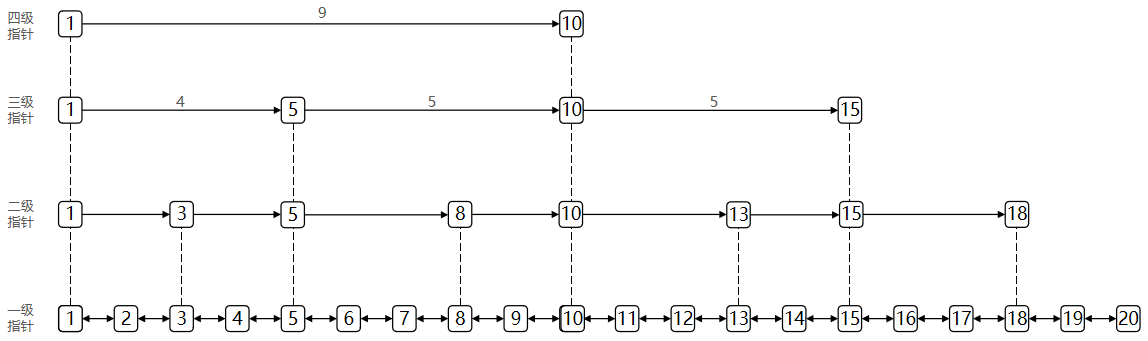

SkipList（跳表）首先是链表，但与传统链表相比有几点差异： 元素按照升序排列存储 节点可能包含多个指针，指针跨度不同。结构图如图所示：

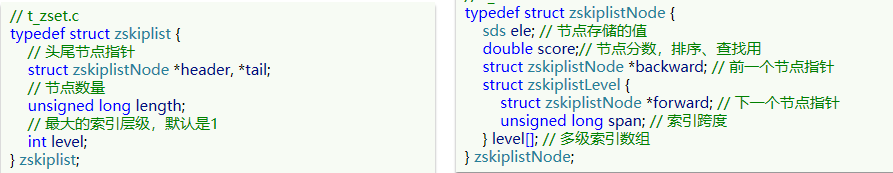

然后来看一下源码中是如何定义这样的一个结构的
可以看到skiplist这个结构就是一个头尾指针然后节点数量和最大索引的层级，也不算复杂。
对应存储节点的指针就稍微复杂一点了，主要包括这些部分：
1、存储节点的值
2、用作排序的分数
3、指向下一个节点和前一个节点的指针
4、多级索引数组。
这里为什么要用一个数组去存储多级指针呢？还是 上面的结构图，我们可以看到节点1有四级指针，但是节点3只有二级指针，所以不同的节点的指针的数量是不同的，所以用一个数组来存储，并且每个节点起码都有一个指向下一个节点的指针，所有数组中至少有一个元素。注意一下，指针最多有32级，不能超过这个数量了。
总结一下
SkipList的特点：
-
跳跃表是一个双向链表，每个节点都包含score和ele值
-
节点按照score值排序，score值一样则按照ele字典排序
-
每个节点都可以包含多层指针，层数是1到32之间的随机数
-
不同层指针到下一个节点的跨度不同，层级越高，跨度越大
-
增删改查效率与红黑树基本一致，实现却更简单
RedisObject
上面这些所有的数据类型在redis中都会封装成一个RedisObject，也就是redis对象，例如一个10个sds字符串，那么在存储的时候就是10个RedisObject，但是如果我们使用一个ZipList进行存储的话，那么就是一个RedisObject，这样就节省了很多空间。

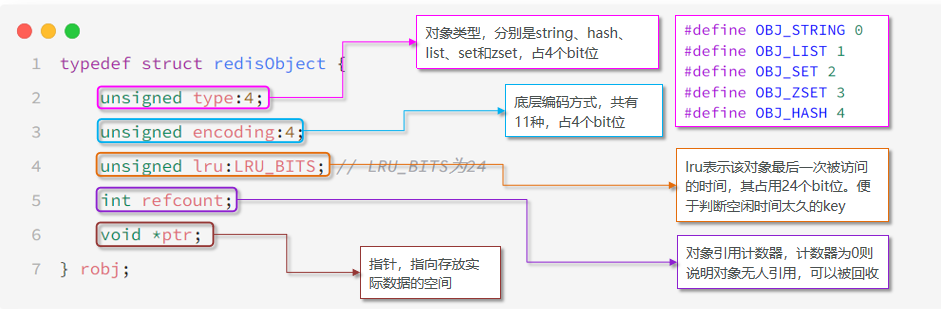

下面是对应的源码：
Redis中会根据存储的数据类型不同，选择不同的编码方式，共包含11种不同类型：
| 编号 | 编码方式 | 说明 |
|---|---|---|
| 0 | OBJ_ENCODING_RAW | raw编码动态字符串 |
| 1 | OBJ_ENCODING_INT | long类型的整数的字符串 |
| 2 | OBJ_ENCODING_HT | hash表（字典dict） |
| 3 | OBJ_ENCODING_ZIPMAP | 已废弃 |
| 4 | OBJ_ENCODING_LINKEDLIST | 双端链表 |
| 5 | OBJ_ENCODING_ZIPLIST | 压缩列表 |
| 6 | OBJ_ENCODING_INTSET | 整数集合 |
| 7 | OBJ_ENCODING_SKIPLIST | 跳表 |
| 8 | OBJ_ENCODING_EMBSTR | embstr的动态字符串 |
| 9 | OBJ_ENCODING_QUICKLIST | 快速列表 |
| 10 | OBJ_ENCODING_STREAM | Stream流 |
Redis中会根据存储的数据类型不同，选择不同的编码方式。每种数据类型的使用的编码方式如下：
| 数据类型 | 编码方式 |
|---|---|
| OBJ_STRING | int、embstr、raw |
| OBJ_LIST | LinkedList和ZipList(3.2以前)、QuickList（3.2以后） |
| OBJ_SET | intset、HT |
| OBJ_ZSET | ZipList、HT、SkipList |
| OBJ_HASH | ZipList、HT |
有了这些前置的知识，下篇文章就来解析一下redis中常见的数据类型String，list，set，zset和hash
