Prometheus+Grafana 集群监控

目录

1 Prometheus + Grafana 集群概述

1.1 Prometheus简介

1.2 Prometheus组件架构图

1.3 Prometheus 三大组件

1.4 Grafan 简介

2 集群环境准备（离线）

2.1 Linux Centos 环境准备

2.2 修改主机 hostname

3 服务端安装Prometheus

3.1 解压安装prometheus

3.2 配置Prometheus系统服务

3.3 Prometheus配置文件

3.4 通过浏览器访问Prometheus监听页面

4 被监控端添加系统级采集数据：node-exporter

4.1 node_exporter 解压安装

4.2 node_exporter 配置

5 服务端安装配置可视化页面：Grafana

5.1 安装Grafana

5.2 配置数据源 - Prometheus

6 node_exporter采集与Grafana显示

6.1 导入Grafana系统服务自带的Prometheus监控模板

6.2 导入下载的监控模板

7 扩展 —— Grafana安装插件（饼图为例）

7.1 直接安装插件

7.2 离线包安装

---

1 Prometheus + Grafana 集群概述

1.1 Prometheus简介

Prometheus是由SoundCloud开发的开源监控报警系统和时序列数据库(TSDB)。Prometheus使用Go语言开发，是Google BorgMon监控系统的开源版本。Prometheus的主要特点如下：

• 多维度数据模型。
• 灵活的查询语言.
• 不依赖分布式存储，单个服务器节点是自主的。
• 通过基于HTTP的pull方式采集时序数据。
• 可以通过中间网关进行时序列数据推送。
• 通过服务发现或者静态配置来发现目标服务对象。
• 支持多种图形和Dashboard的展示，例如Grafana。

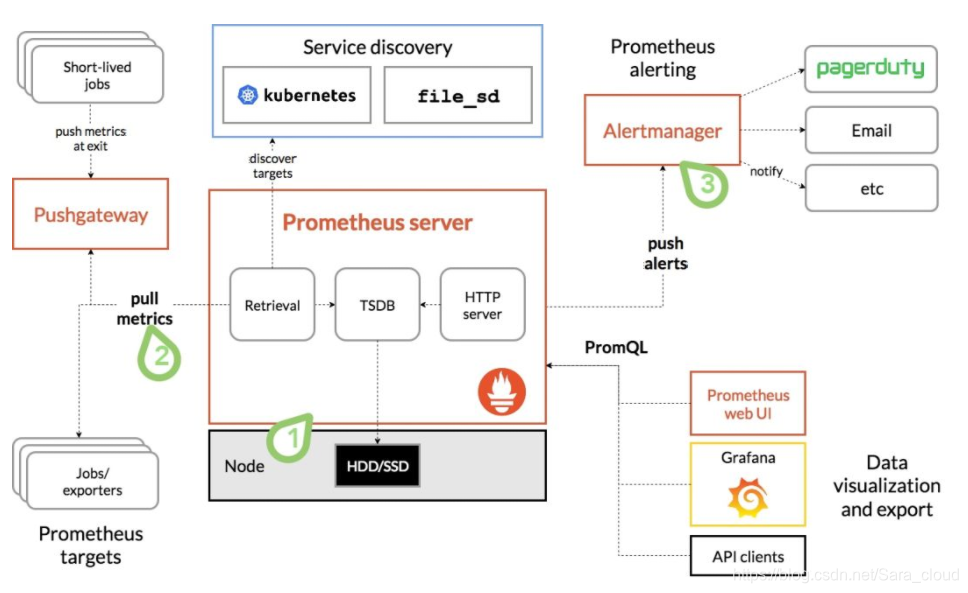

1.2 Prometheus组件架构图

Prometheus Daemon 负责定时去目标上抓取metrics(指标)数据，每个抓取目标需要暴露一个http服务的接口给它定时抓取。Prometheus支持通过配置文件、文本文件、Zookeeper、Consul、DNS SRV Lookup等方式指定抓取目标。Prometheus采用PULL的方式进行监控，即服务器可以直接通过目标PULL数据或者间接地通过中间网关来Push数据。

Prometheus在本地存储抓取的所有数据，并通过一定规则进行清理和整理数据，并把得到的结果存储到新的时间序列中。

Prometheus通过PromQL和其他API可视化地展示收集的数据。Prometheus支持很多方式的图表可视化，例如Grafana、自带的Promdash以及自身提供的模版引擎等等。Prometheus还提供HTTP API的查询方式，自定义所需要的输出。

PushGateway支持Client主动推送metrics到PushGateway，而Prometheus只是定时去Gateway上抓取数据。

Alertmanager是独立于Prometheus的一个组件，可以支持Prometheus的查询语句，提供十分灵活的报警方式。

其工作流程大致如下：

1. Prometheus 服务器定期从配置好的 jobs 或者 exporters 中获取度量数据；或者接收来自推送网关发送过来的度量数据。
2. Prometheus 服务器在本地存储收集到的度量数据，并对这些数据进行聚合。
3. 运行已定义好的 alert.rules，记录新的时间序列或者向告警管理器推送警报。
4. 告警管理器根据配置文件，对接收到的警报进行处理，并通过email等途径发出告警。
5. Grafana等图形工具获取到监控数据，并以图形化的方式进行展示。

1.3 Prometheus 三大组件

1. Server 主要负责数据采集和存储，提供PromQL查询语言的支持。
2. Alertmanager 警告管理器，用来进行报警。
3. Push Gateway 支持临时性Job主动推送指标的中间网关。

1.4 Grafan 简介

Grafana是一个开源的度量分析与可视化套件，经常被用作基础设施的时间序列数据和应用程序分析的可视化。

Grafana支持许多不同的数据源，每个数据源都有一个特定的查询编辑器，该编辑器定制的特性和功能是公开的特定数据来源。

官方支持以下数据源:Graphite，InfluxDB，OpenTSDB，Prometheus，Elasticsearch，CloudWatch和KairosDB。

每个数据源的查询语言和能力都是不同的，可以把来自多个数据源的数据组合到一个仪表板，但每一个面板被绑定到一个特定的数据源，它就属于一个特定的组织。



2 集群环境准备（离线）

2.1 Linux Centos 环境准备

1. 虚拟机：Virtualbox
2. 系统：Centos-7
3. 安装包：以下安装包的版本必须互相适配

   node_exporter-1.0.1.linux-amd64.tar.gz

   prometheus-2.21.0.linux-amd64.tar.gz

   grafana-7.2.0.linux-amd64.tar.gz

4. 监控面板json文件：node-exporter-for-prometheus-dashboard-cn-v20201010_rev24.json
5. 主机时间与系统时间同步
6. 主机信息：

IP地址（NAT）	主机名	大小	服务
192.168.0.17	monitor-1	20G	Prometheus、node_exporter、Grafana	服务端、被监控端
192.168.0.18	monitor-2	20G	node_exporter	被监控端

2.2 修改主机 hostname

1. 本例中Linux操作系统为 centos 7，可使用自带的 hostnamectl 修改hostname

[root@localhost ~]# hostname monitor-1    //临时生效
[root@localhost ~]# hostnamectl set-hostname montior-1     //永久生效

[root@localhost ~]# hostname monitor-2
[root@localhost ~]# hostnamectl set-hostname monitor-2

2. 修改 host 文件，添加主机映射关系

使用 vim /etc/hosts 编辑该文件，在文件最后追加主机与ip的对应关系。

[root@monitor-1 ~]# vim /etc/hosts
192.168.0.17 monitor-1
192.168.0.18 monitor-2

[root@monitor-1 ~]# scp -r /etc/hosts monitor-2:/etc/



3 服务端安装Prometheus

3.1 解压安装prometheus

1. 安装Prometheus

[root@monitor-1 ~]# cd /package/
[root@monitor-1 package]# ls
grafana-7.2.0.linux-amd64.tar.gz        prometheus-2.21.0.linux-amd64.tar.gz
node_exporter-1.0.1.linux-amd64.tar.gz
[root@monitor-1 package]# tar xf prometheus-2.21.0.linux-amd64.tar.gz
[root@monitor-1 package]# mv prometheus-2.21.0.linux-amd64 /usr/local/prometheus
[root@monitor-1 package]# ls /usr/local/prometheus/
console_libraries  consoles  LICENSE  NOTICE  prometheus  prometheus.yml  promtool

[root@monitor-1 package]# mkdir /usr/local/prometheus/{data,conf,logs,bin}
[root@monitor-1 package]# cd /usr/local/prometheus/
[root@monitor-1 prometheus]# mv prometheus promtool ./bin/
[root@monitor-1 prometheus]# mv prometheus.yml ./conf/
[root@monitor-1 prometheus]# chown -R root:root /usr/local/prometheus/
