前言

学习基于51单片机无源蜂鸣器的使用，学习使用震动脉冲不同的频率以及配合乐律的学习来进行简单音乐的实现。

---

一、蜂鸣器

蜂鸣器分为两大类：无源蜂鸣器、有源蜂鸣器。将电信号转换为声音信号器件。

无源蜂鸣器：内部不带震荡源，需要控制器提供震荡脉冲才可发声，调整提供震荡脉冲频率，可发出不同声音。

有源蜂鸣器：内部自带震荡源，将正负极接上直流电压就可以持续发声，频率固定。

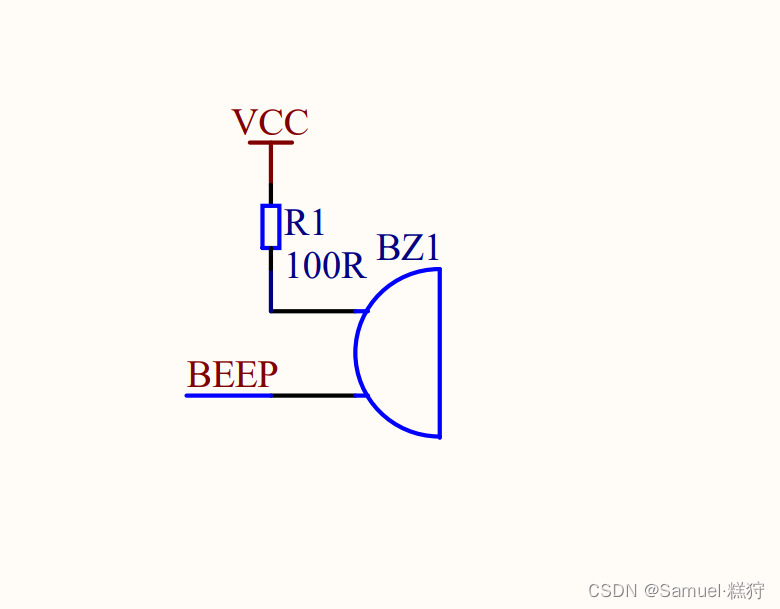

1、无源蜂鸣器原理图

图1.1

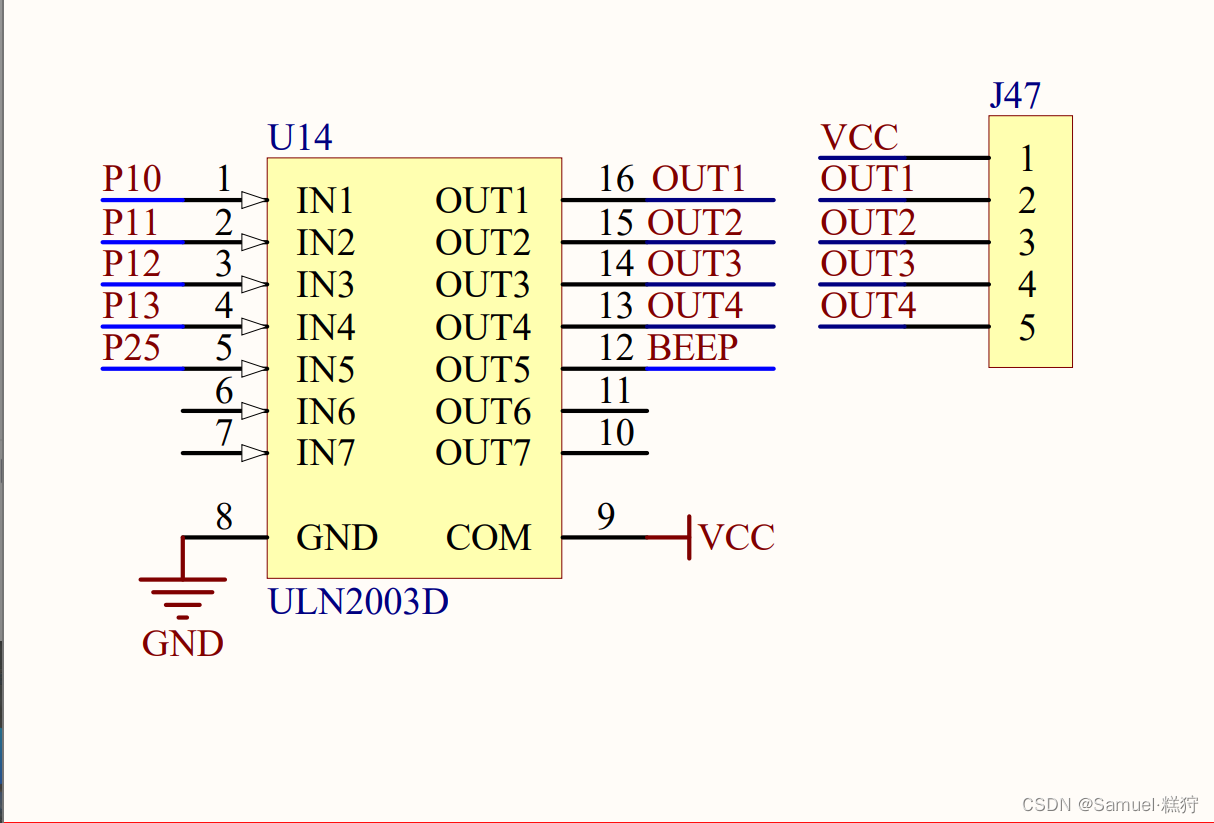

 2、集成电路驱动（五线四项步进电机）

图1.2

 ULN2003D一般用于步进电机的驱动，使用于风蜂鸣器有点大材小用，可以直接使用三极管驱动。（五线四项
