本文介绍了如何使用Matplotlib库创建吸引人的图表，展示了如何从公开数据集中提取过去50年各国GDP信息，重点讲解了基本图、添加关键元素、突出重点国家以及修改图表外观，以清晰展示2022年最富有的20个国家GDP变化。

1、简介

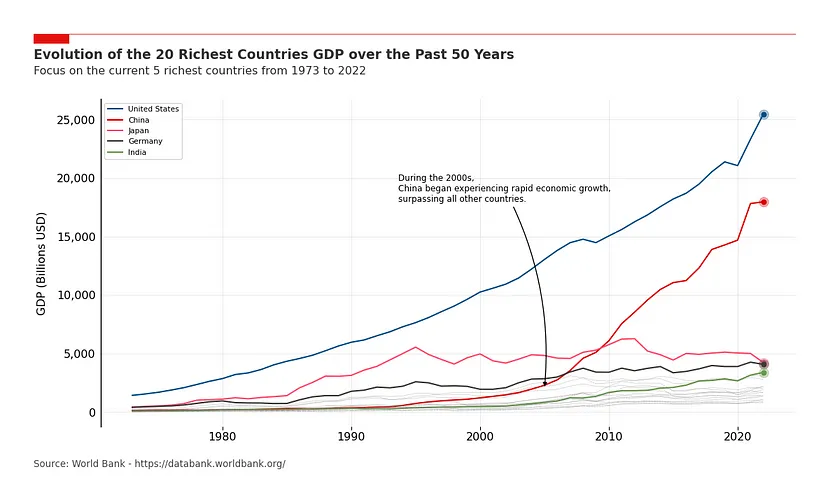

最富有的5个国家的GDP随时间的演变

Matplotlib可以快速轻松地使用现成的函数绘制图表，但是微调步骤需要花费更多精力。今天就来介绍如何使用Matplotlib绘制吸引人的图表。

本文详细介绍如何从下面这张图↓

2、数据

为了说明方法，本文使用了包含过去50年各国GDP信息的公开数据集：

来源：世界银行国民账户数据和OECD（经济合作与发展组织）国民账户数据文件。

许可证URL：https://datacatalog.worldbank.org/public-licenses#cc-by

导入必要的软件包、读取数据、绘制图表，对2022年的GDP前20个国家进行筛选：

import pandas as pd   import matplotlib.pyplot as plt   from datetime import timedelta      # 读取数据   df = pd.read_csv('88a1e584-0a94-4e73-b650-749332831ef4_Data.csv', sep=',')   df.drop(['Series Name', 'Series Code', 'Country Code'], axis=1, inplace=True)   df = df.dropna(subset=['Country Name'])      # 对 2022 年最富有的 20 个国家进行筛选   top_20_countries = df[df['Year'] == '2022-01-01'].sort_values('GDP', ascending = False).head(20)['Country Name'].tolist()   df = df[df['Country Name'].isin(top_20_countries)].reset_index(drop = True)      df.head()

3、基本图

首先，只需四行代码就足以创建图形，并循环遍历各国以绘制它们各自的折线：

# 创建图形和坐标轴对象，指定尺寸和DPI   fig, ax = plt.subplots(figsize=(13.33,7.5), dpi = 96)      # 绘制折线   for country in top_20_countries:       data = df[df['Country Name'] == country]       line = ax.plot(data['Year'], data['GDP'], label=country)

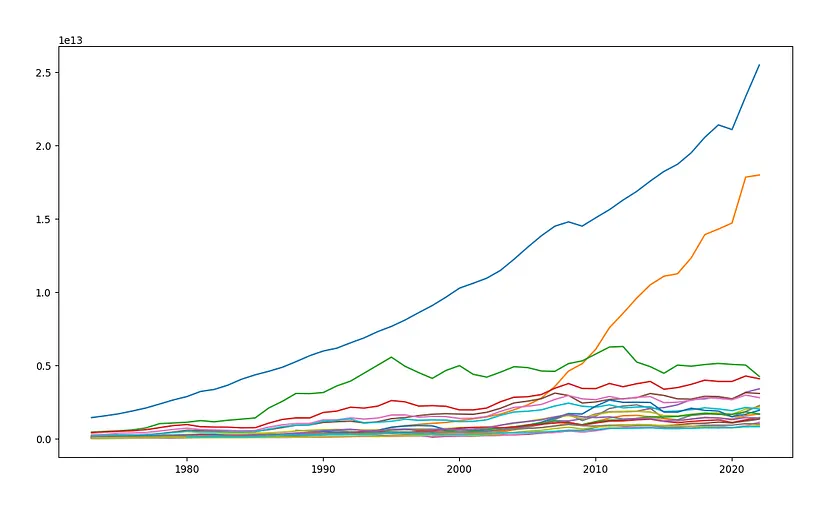

最基本的Matplotlib折线图

4、基本要素

接下来向图表中添加一些关键内容，使其更易于观众阅读。

网格

为了提高图表的可读性，网格是必不可少的。将网格的透明度设置为0.5，这样它们就不会对数据点造成太大干扰。

X轴和Y轴重新格式化

为了更全面地了解微调的可能性，本文故意添加了更多的参数。例如，X轴不需要major_formatter 和major_locator对象，因为本文只显示年份，但如果读者的X轴包含其他数字，这就会派上用场。

图例

由于要显示很多条线，因此添加标签和图例非常重要，这样读者就能知道哪条线是哪条线。

# 添加图例   ax.legend(loc="best", fontsize=8)      # 创建网格   ax.grid(which="major", axis='x', color='#DAD8D7', alpha=0.5, zorder=1)   ax.grid(which="major", axis='y', color='#DAD8D7', alpha=0.5, zorder=1)      # 重新格式化x轴标签和刻度线标签   ax.set_xlabel('', fontsize=12, labelpad=10) # 不需要轴标签   ax.xaxis.set_label_position("bottom")   #ax.xaxis.set_major_formatter(lambda s, i : f'{s:,.0f}') #以防万一我们需要额外的格式设置   #ax.xaxis.set_major_locator(MaxNLocator(integer=True)) #以防我们需要额外的格式化   ax.xaxis.set_tick_params(pad=2, labelbottom=True, bottom=True, labelsize=12, labelrotation=0)      # 重新格式化y轴   ax.set_ylabel('GDP (Billions USD)', fontsize=12, labelpad=10)   ax.yaxis.set_label_position("left")   ax.yaxis.set_major_formatter(lambda s, i : f'{s*10**-9:,.0f}')   #ax.yaxis.set_major_locator(MaxNLocator(integer=True)) #以防我们需要额外的格式化   ax.yaxis.set_tick_params(pad=2, labeltop=False, labelbottom=True, bottom=False, labelsize=12)

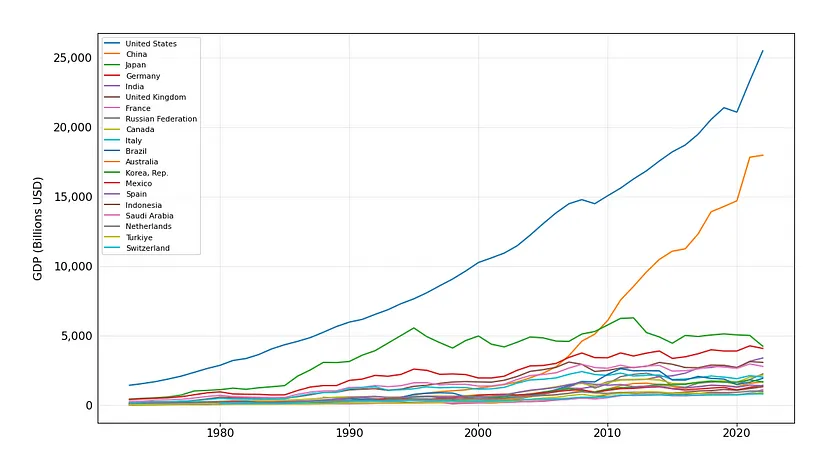

为本文的图表添加一些必要的功能

5、突出重点

接下来，突出显示最富有的五个国家，并跟踪其GDP随时间的变化。在字典中定义了特定的颜色和线条样式，并对代码稍作修改，以单独绘制它们。

# 颜色和线条样式   colors_dict = {'United States': '#014f86', 'China': '#DC0000', 'Japan': '#ff4d6d', 'Germany': '#403d39', 'India': '#6a994e'}   line_styles_dict = {'United States': '-', 'China': '-', 'Japan': '-', 'Germany': '-', 'India': '-'}      # 绘制前5条线   for country in top_20_countries[:5]:       color = colors_dict.get(country, 'grey')  # 从字典中获取颜色，如果找不到，默认为灰色       line_style = line_styles_dict.get(country, '-')  # 从字典中获取线条样式，如果未找到，默认为实线       data = df[df['Country Name'] == country]       line = ax.plot(data['Year'], data['GDP'], color=color, linestyle=line_style, zorder=2, label=country)      # 添加图例   ax.legend(loc="best", fontsize=8)      # 绘制剩余部分   for country in top_20_countries[5:]:       data = df[df['Country Name'] == country]       line = ax.plot(data['Year'], data['GDP'], color='grey', linestyle=':', linewidth=0.5, zorder=2)

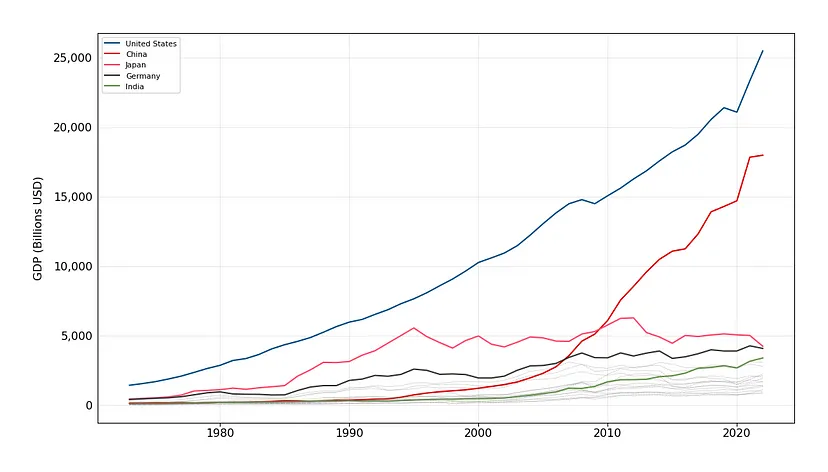

仍然是相同的折线图，但故事更清晰了

6、修改外观

为本文的图表添加一些功能，可以使其看起来更加专业。它们将位于所有图表的顶部，并且与本文中使用的数据无关。

通过下面的代码片段，这些调整将很容易实现。

读者可以根据自己的需求对其进行调整，以创建自己的视觉风格。

边框

边框是图表周围可见的框。除了左边的边框会设置得稍微粗一些外，其余的边框都将被移除。

顶部的红线和矩形

在标题上方添加一条红线和一个矩形，以便将图表与上方的文本很好地隔离开来。

标题和副标题

添加标题来介绍图表，副标题可以用来进一步解释内容，甚至呈现初步的结论。

来源

在所有制作的图表中都必不可少的一项。

调整边距

调整图表区域周围的边距，以确保充分利用所有可用空间。

设置白色背景

将背景设置为白色（默认为透明）在通过电子邮件、Teams或任何其他工具发送图表时非常有用，因为透明背景可能会造成问题。

# 移除边框   ax.spines[['top','right','bottom']].set_visible(False)      # 加粗左侧边框   ax.spines['left'].set_linewidth(1.1)      # 在顶部添加红线和矩形   ax.plot([0.05, .9], [.98, .98], transform=fig.transFigure, clip_on=False, color='#E3120B', linewidth=.6)   ax.add_patch(plt.Rectangle((0.05,.98), 0.04, -0.02, facecolor='#E3120B', transform=fig.transFigure, clip_on=False, linewidth = 0))      # 添加标题和副标题   ax.text(x=0.05, y=.93, s="Evolution of the 20 Richest Countries GDP over the Past 50 Years", transform=fig.transFigure, ha='left', fontsize=14, weight='bold', alpha=.8)   ax.text(x=0.05, y=.90, s="Focus on the current 5 richest countries from 1973 to 2022", transform=fig.transFigure, ha='left', fontsize=12, alpha=.8)      # 设置来源文本   ax.text(x=0.05, y=0.12, s="Source: World Bank - https://databank.worldbank.org/", transform=fig.transFigure, ha='left', fontsize=10, alpha=.7)      # 调整绘图区域周围的边距   plt.subplots_adjust(left=None, bottom=0.2, right=None, top=0.85, wspace=None, hspace=None)      # 设置白色背景   fig.patch.set_facecolor('white')

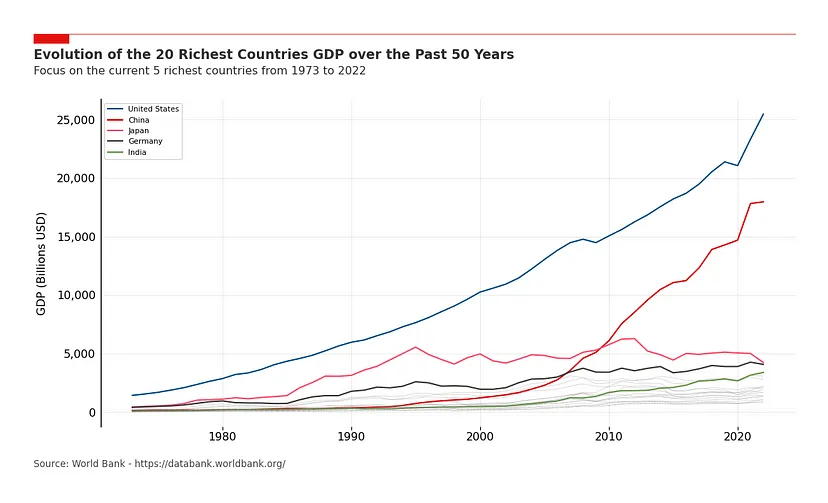

本文的视觉风格应用于图表，使其更加整洁

7、点睛之笔

为了得到在文章开头介绍的最终结果，剩下要做的就是实现这几个额外的组件：

终点标记

这些元素纯粹是为了美观，但能为本文的折线图增添一份亮点。用标记突出显示每条折线的最后一个点，使其更加醒目。

注释

借助annotate方法，可以突出显示图表中的特定点，并在其上直接添加注释。

# 绘制前5条线   for country in top_20_countries[:5]:       color = colors_dict.get(country, 'grey')  # 从字典中获取颜色，如果找不到，默认为黑色       line_style = line_styles_dict.get(country, '-')  # 从字典中获取线条样式，如果找不到，默认为实线       data = df[df['Country Name'] == country]       line = ax.plot(data['Year'], data['GDP'], color=color, linestyle=line_style, zorder=2, label = country)       ax.plot(data['Year'].iloc[-1], data['GDP'].iloc[-1], 'o', color=color, markersize=10, alpha=0.3)       ax.plot(data['Year'].iloc[-1], data['GDP'].iloc[-1], 'o', color=color, markersize=5)      # 在图表上添加一些文字   ax.annotate('During the 2000s,\nChina began experiencing rapid economic growth,\noutpacing all other countries.',               (data['Year'].iloc[-18], 2000000000000),               xytext=(data['Year'].iloc[-28]-timedelta(days=500), 18000000000000),               ha='left', fontsize=9, arrowprops=dict(arrowstyle='-|>', facecolor='k', connectionstyle="arc3,rad=-0.15"))
