Redis底层结构（以及通用数据结构介绍）

https://mp.weixin.qq.com/s/MGcOl1kGuKdA7om0Ahz5IA 小林coding
https://www.cnblogs.com/hunternet/tag/Redis/ 这个的redis讲的更好 特别是底层数据结构

总结精要版

底层数据类型

• SDS
  O(1)复杂度获取字符串长度
  二进制安全
  不会发生缓冲区溢出
  减少内存重分配 ：预分配与惰性空间释放
  节省内存空间——结构体不进行字节对齐

• 链表
  双向无环链表。缺点是不连续无法很好的利用cpu缓存。
  因此redis的list在数据量少的情况下会用压缩列表作为底层实现，但是存在性能问题，后面又更新了quicklist到listpack以更新实现
  而且占用空间 因为每个都要前节点和后节点

• 压缩列表
  适用于节点数量很少的场景
  类似vchar 长度可变的数组 但是会遇到连锁更新的性能雪崩问题

• 哈希表

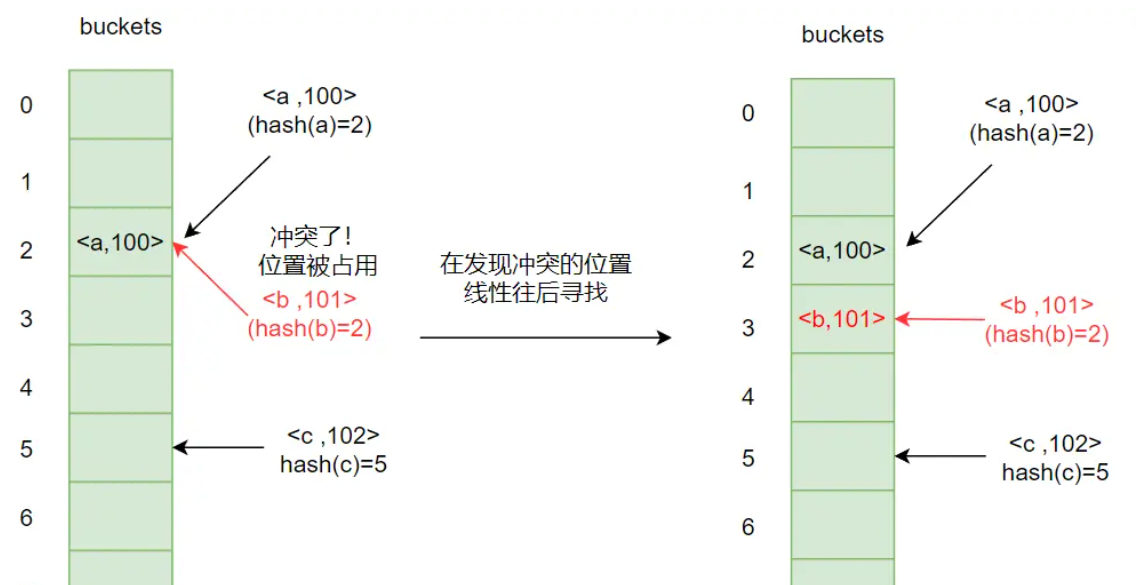

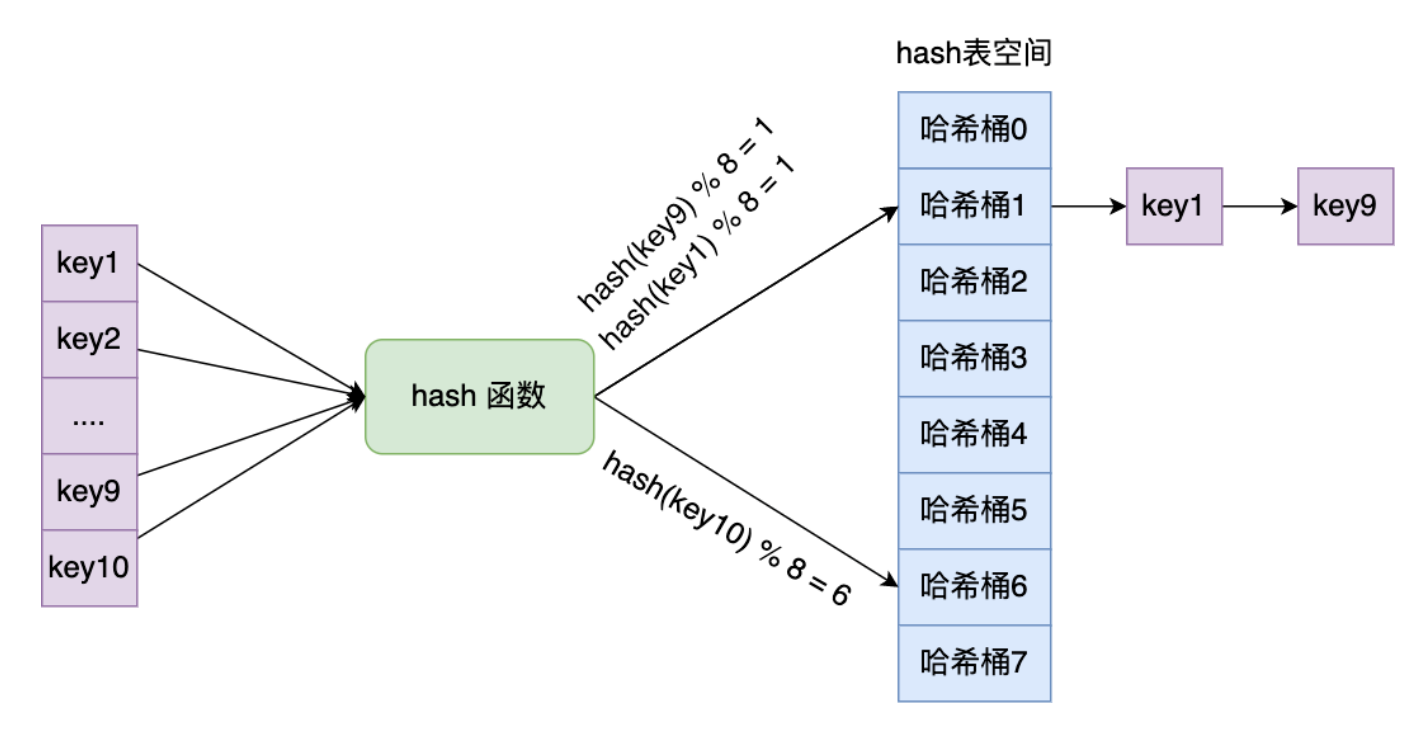

  哈希冲突 开放地址法和拉链法 以及升级哈希函数
  两个散列表 后面一个是用来rehash的

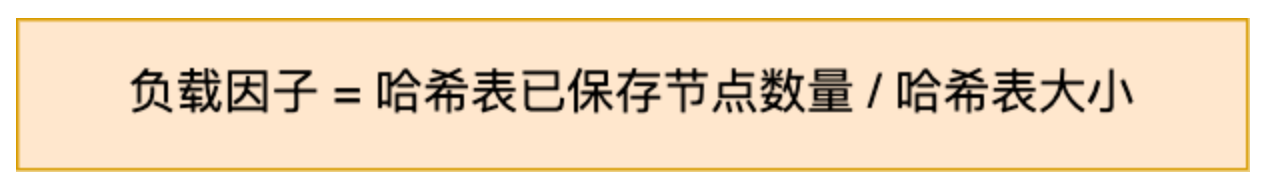

  负载因子 已存节点数量/哈希表大小
  Rehash条件 触发 rehash 操作的条件，主要有两个：

• 当负载因子大于等于 1 ，并且 Redis 没有执行 RDB 快照或没有进行 AOF 重写的时候，就会进行 rehash 操作。

• 当负载因子大于等于 5 时，此时说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作。

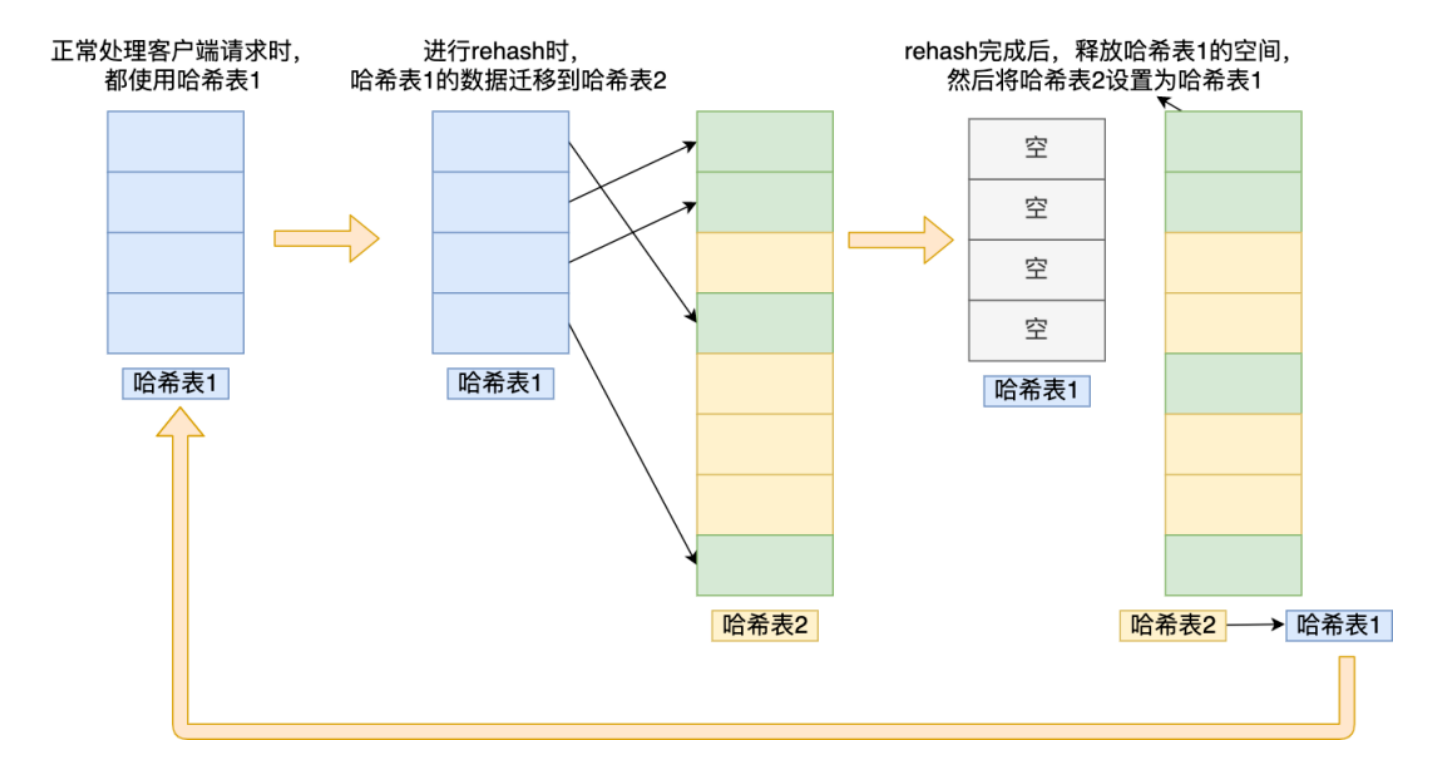

  渐进式rehash

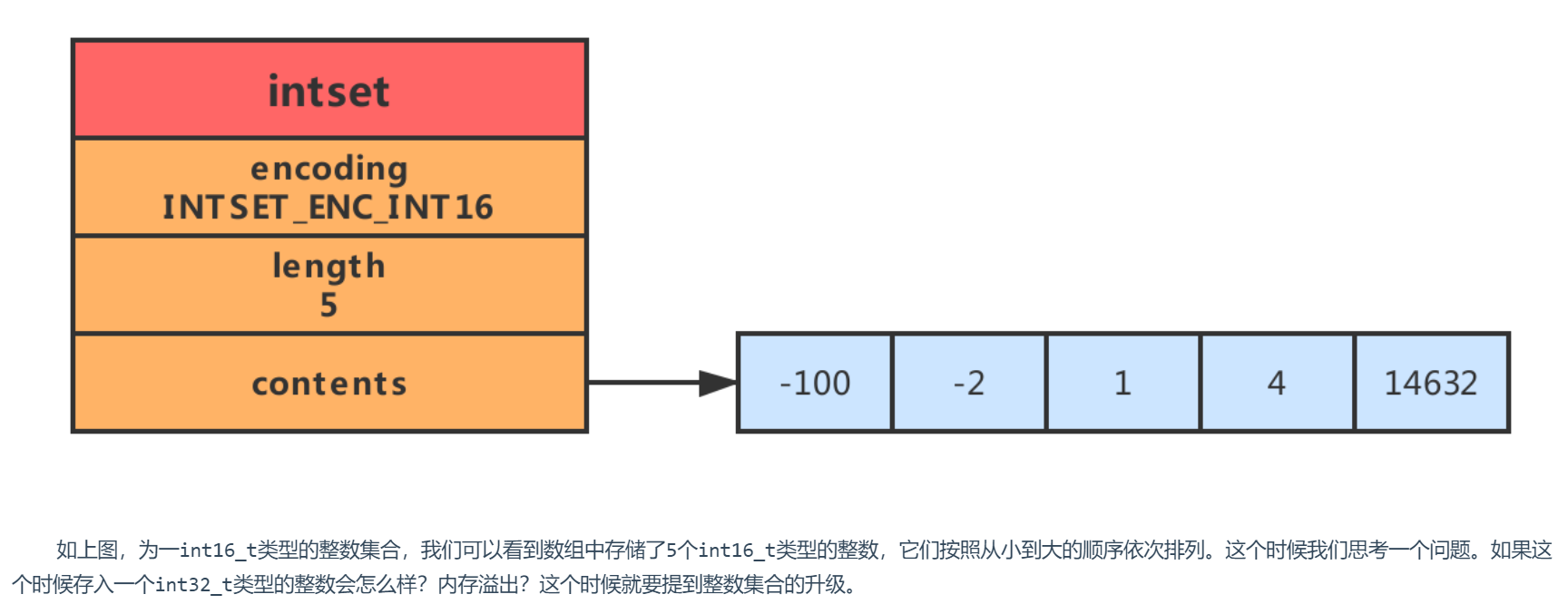

• 整数集合

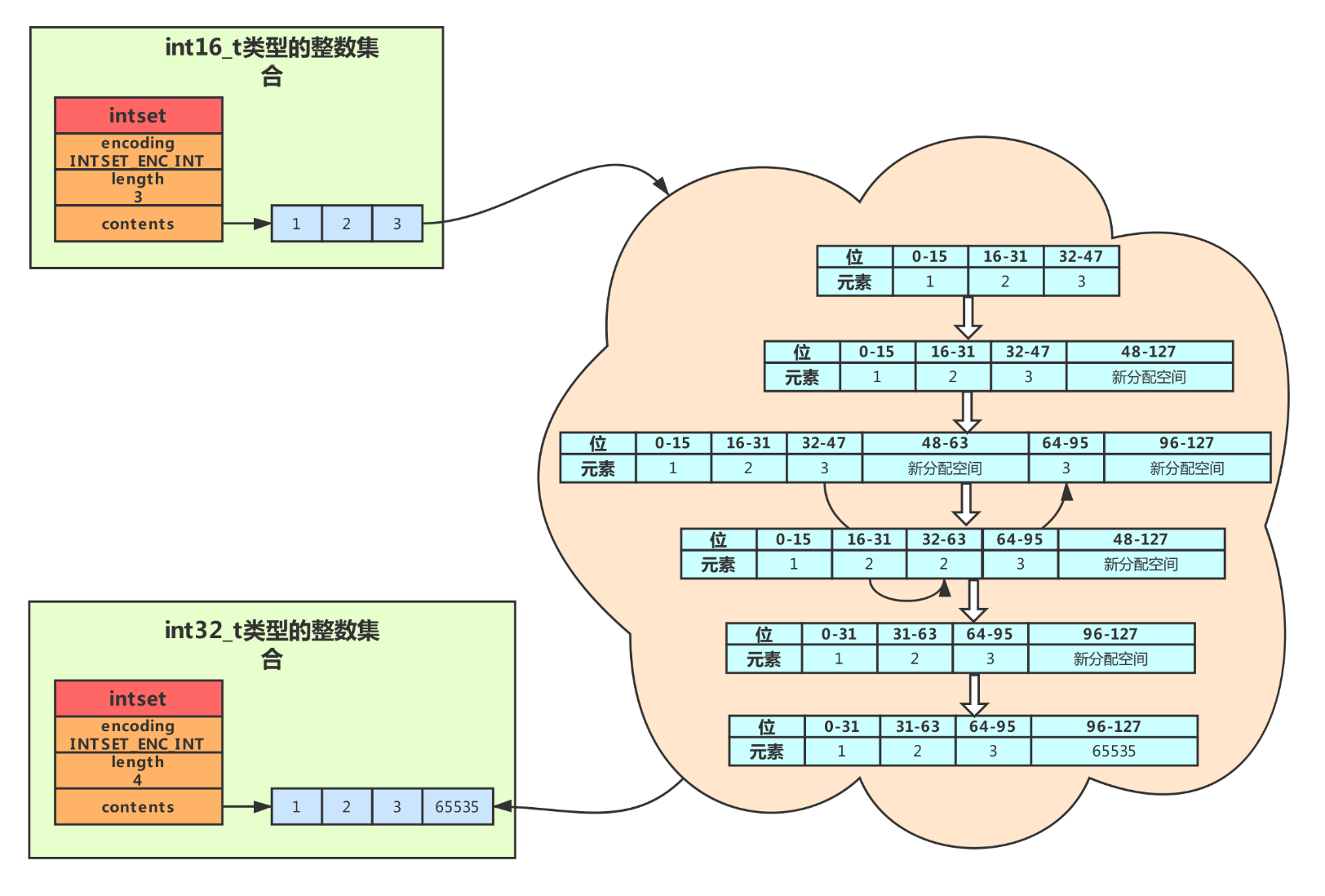

  升级操作 维持有序性 但是不能降级

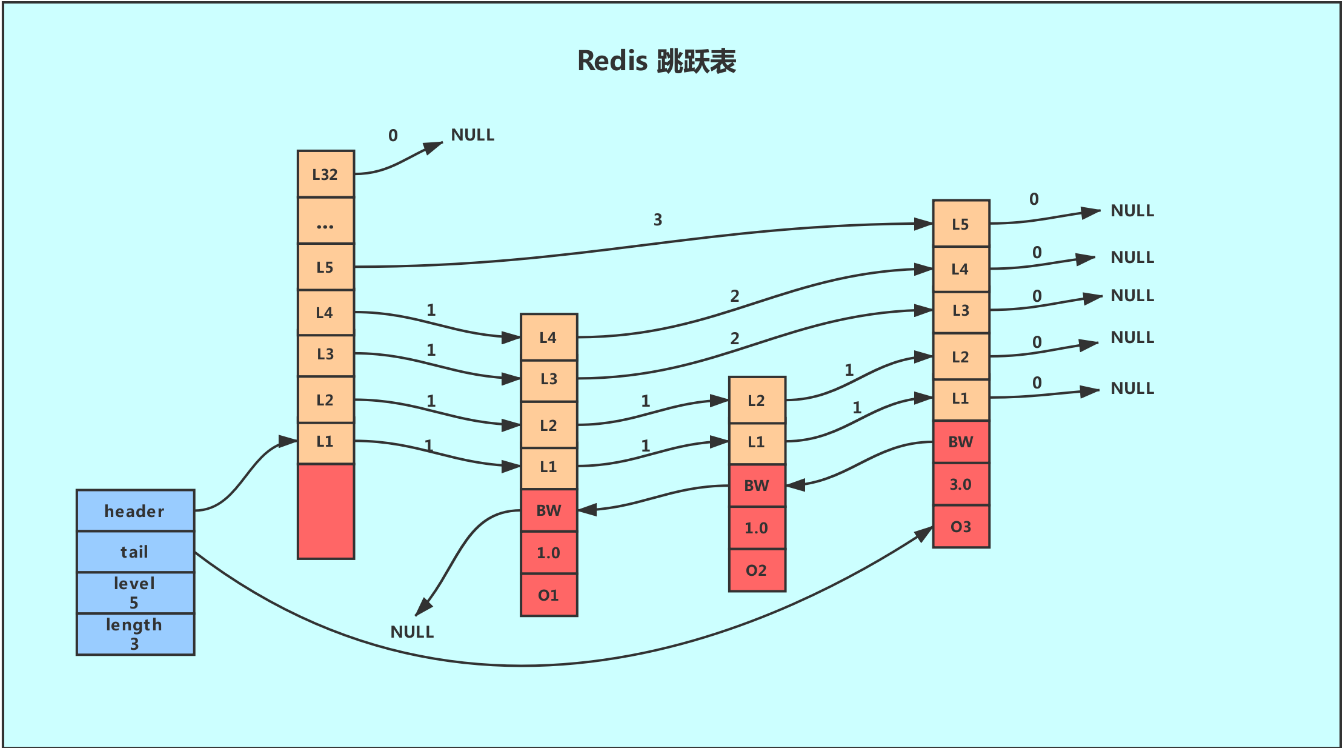

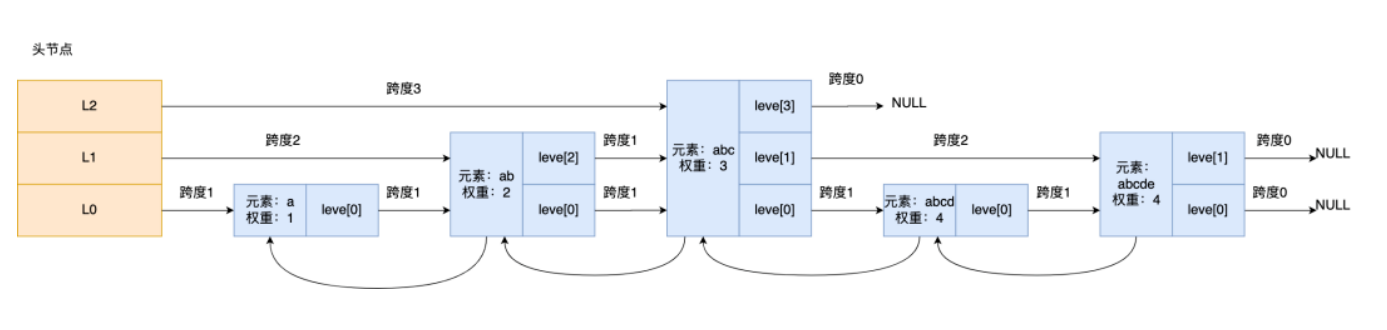

• 跳跃表

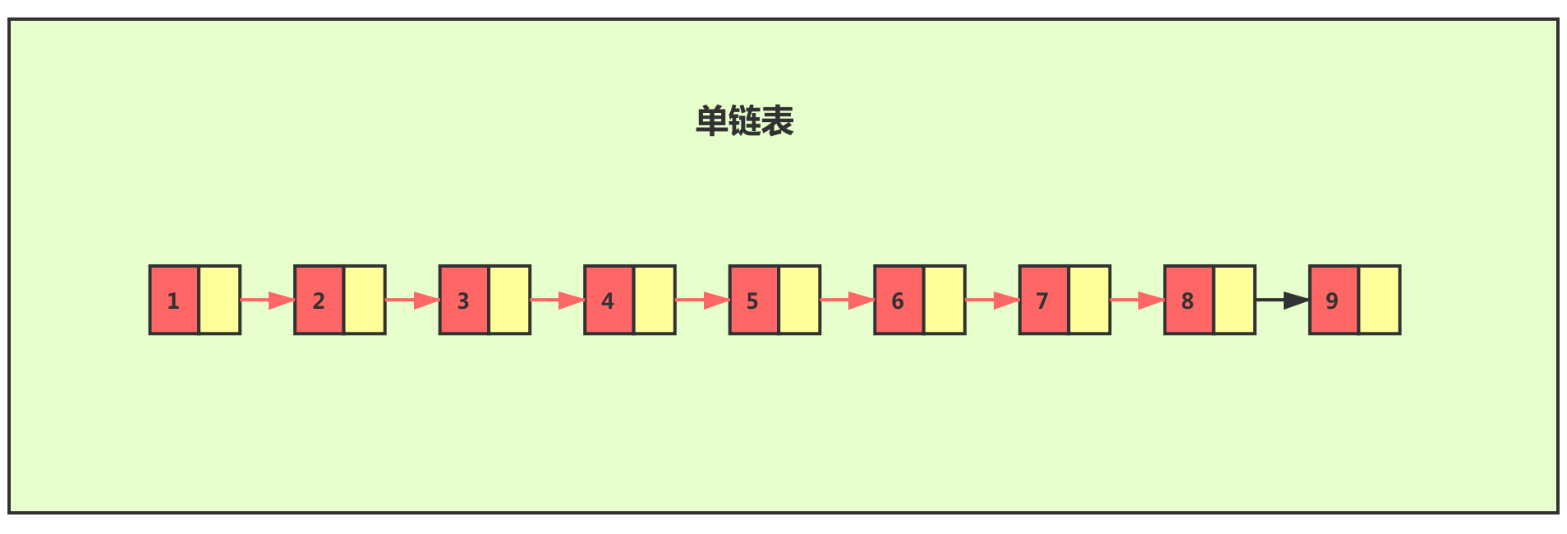

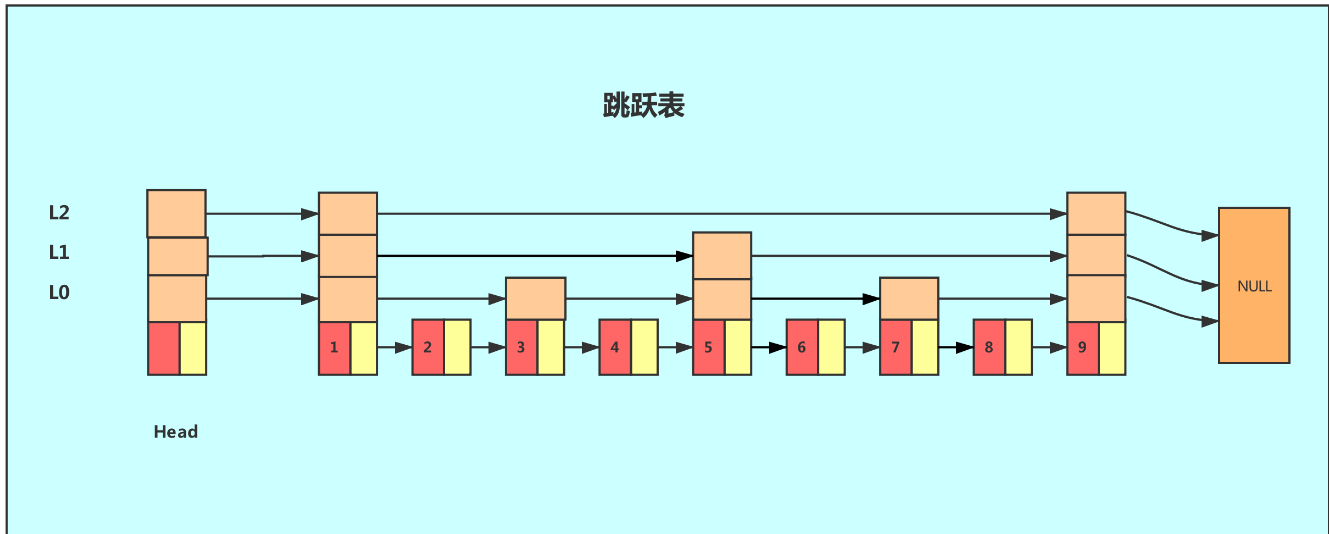

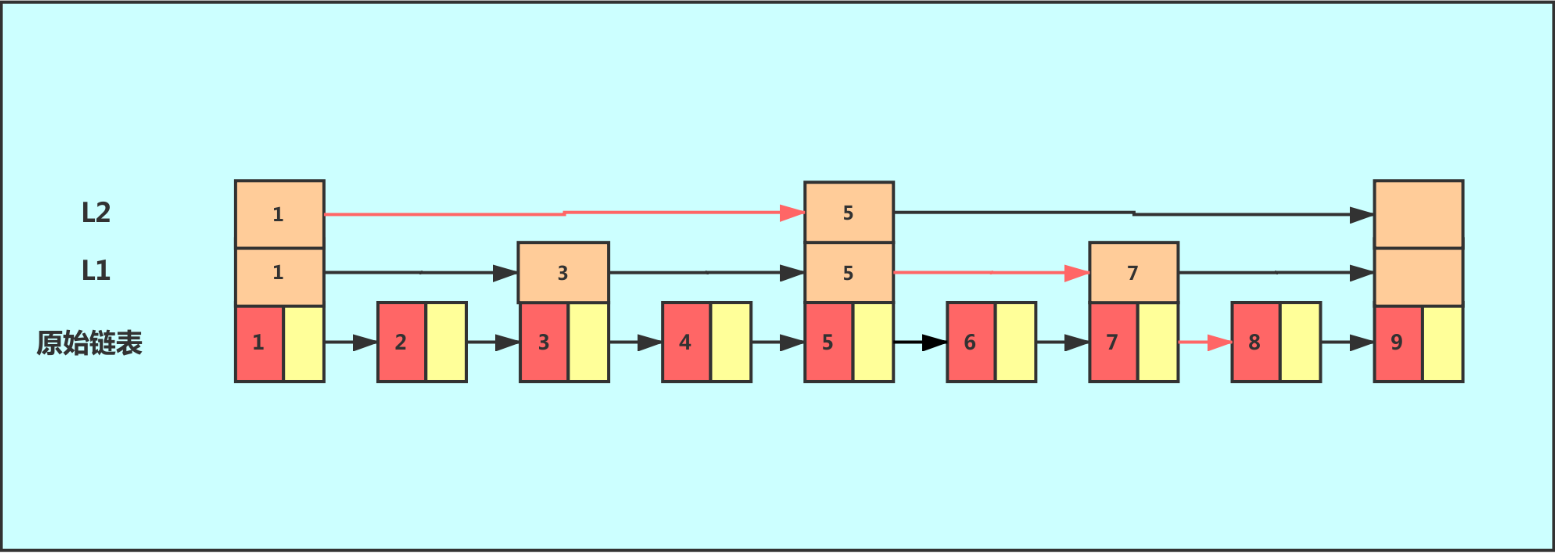

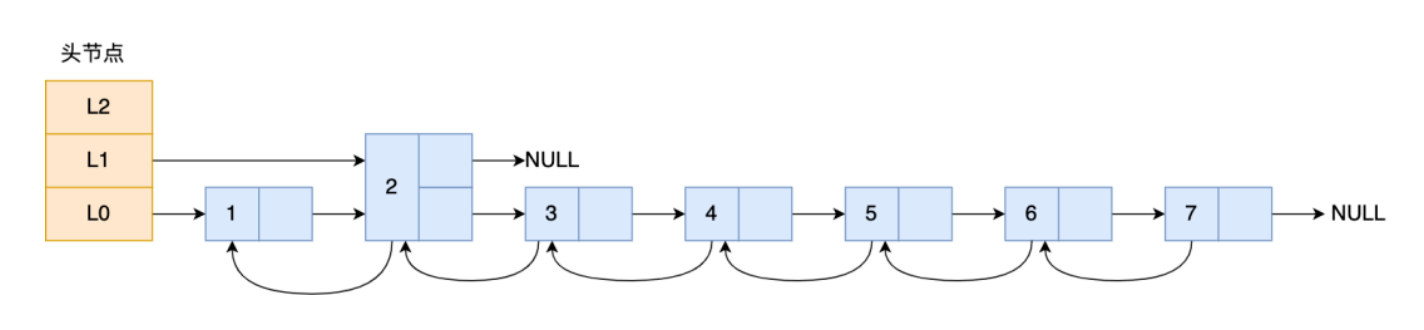

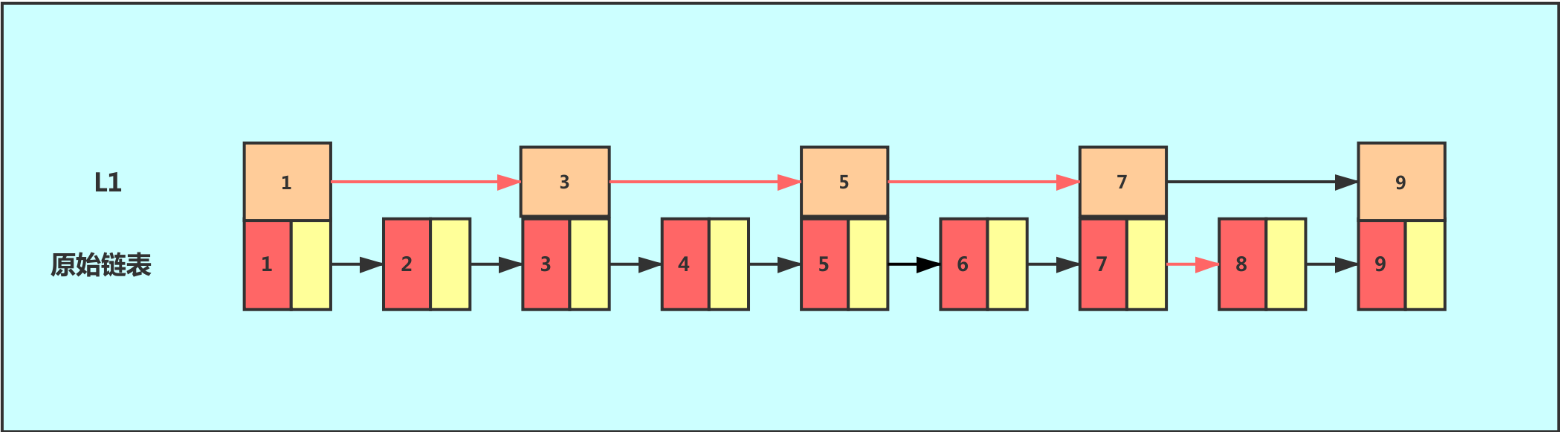

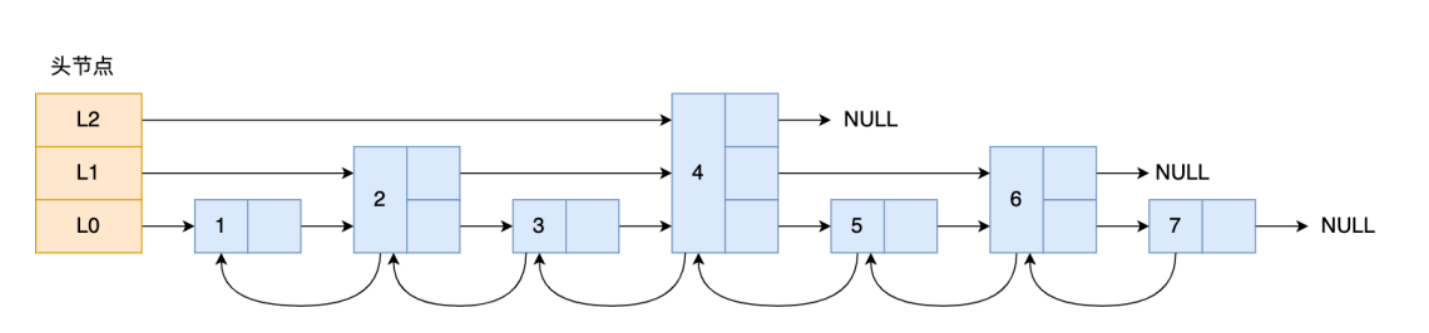

  链表加多级索引的结构，就是跳跃表
  Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数，并没有严格维持相邻两层的节点数量比例为 2 : 1 的情况。
  具体的做法是，跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数，直到随机数的结果大于 0.25 结束，最终确定该节点的层数。

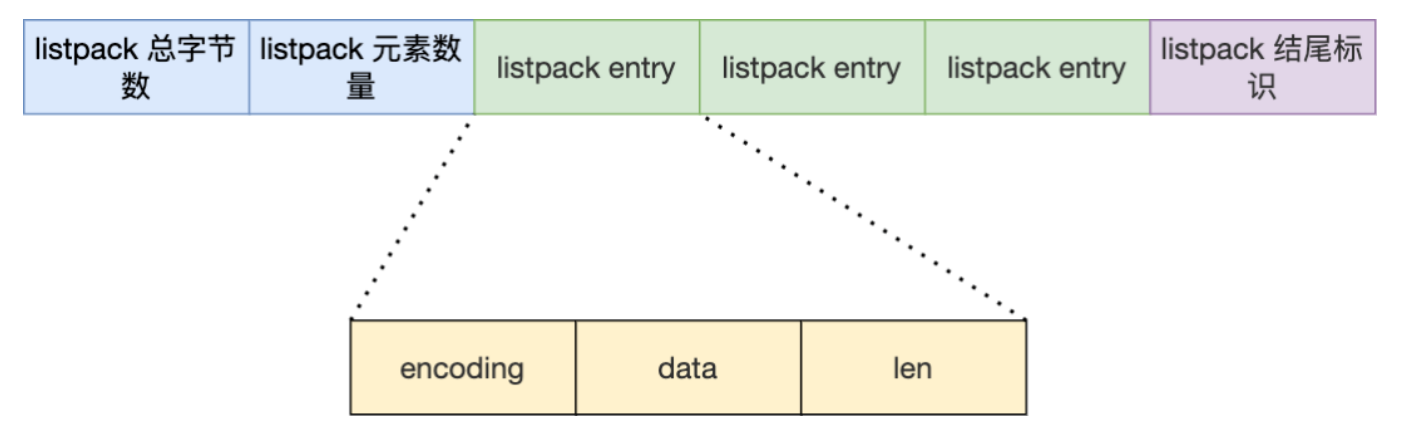

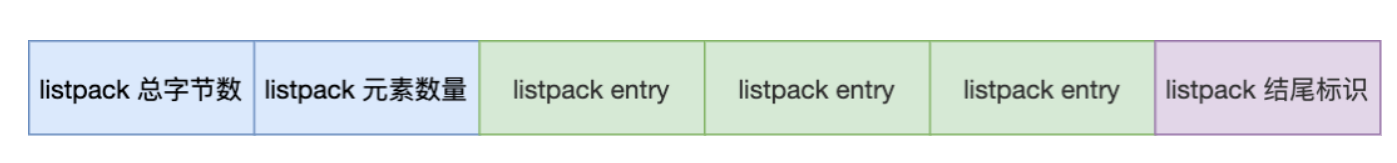

• listpack——对压缩列表的升级
  它最大特点是 listpack 中每个节点不再包含前一个节点的长度了
  listpack 只记录当前节点的长度，当我们向 listpack 加入一个新元素的时候，不会影响其他节点的长度字段的变化，从而避免了压缩列表的连锁更新问题。

• Quicklist

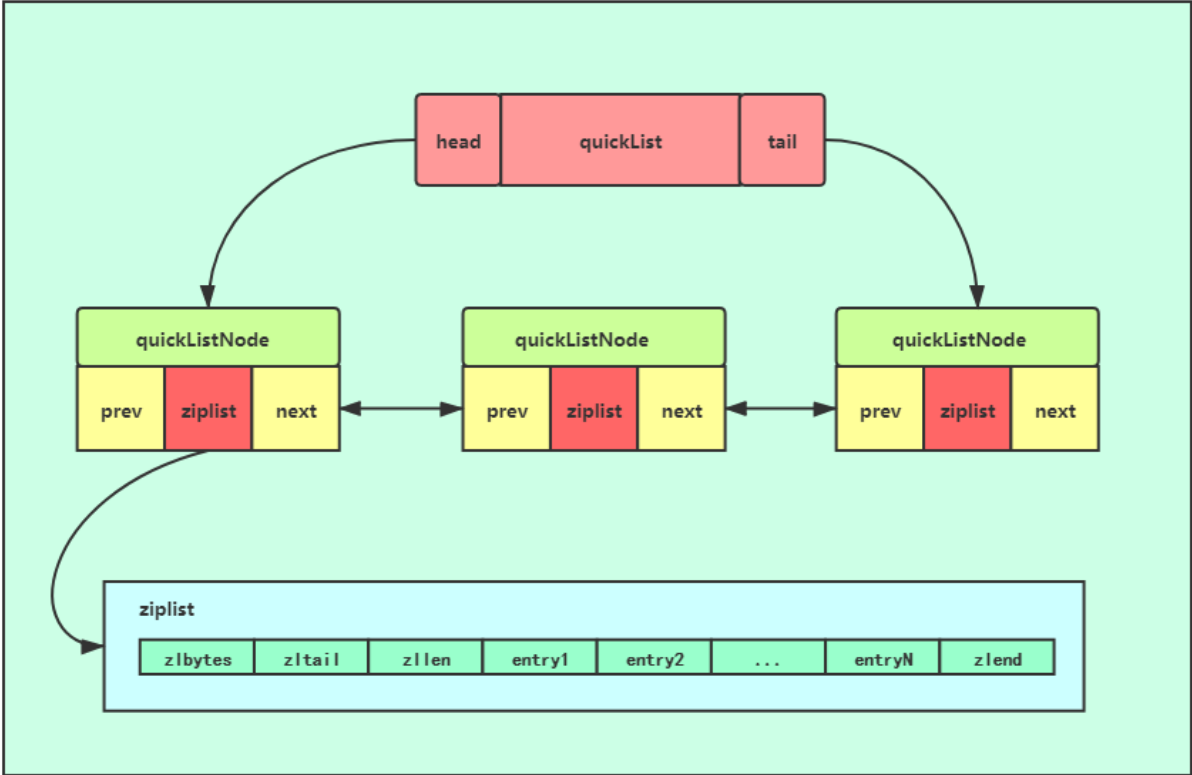

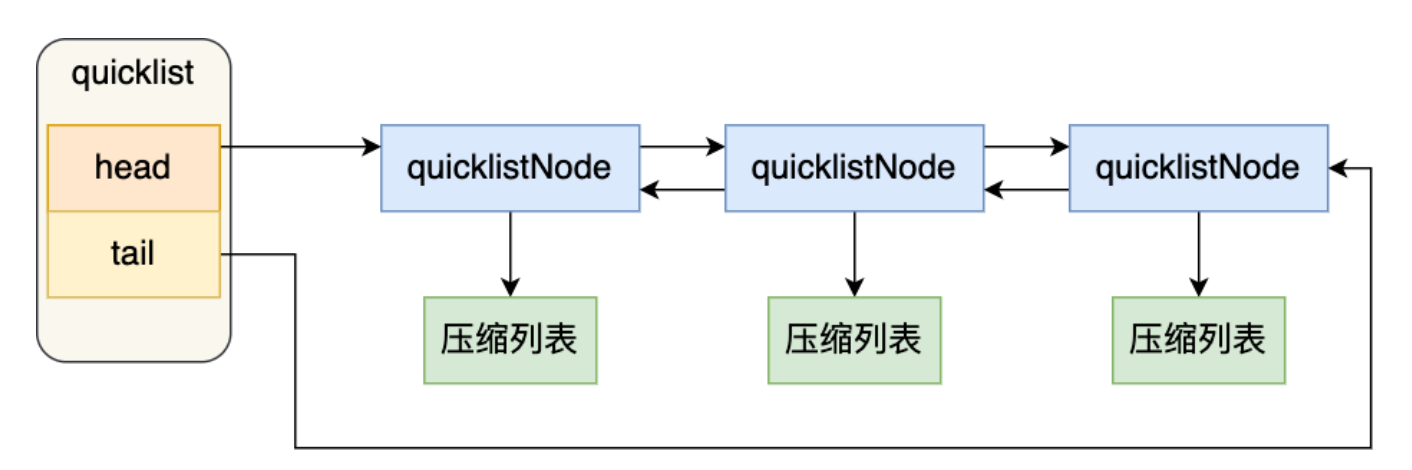

  其实 quicklist 就是「双向链表 + 压缩列表」组合，因为一个 quicklist 就是一个链表，它将 linkedList 按段切分，每一段使用listpack来紧凑存储，多个 listpack之间使用双向指针串接起来。

对象与底层数据结构的对应

对象与底层数据结构的对应最新7.2版本

• string

  • int：字符串长度 ≤ 20字节且能转成整数
  • embstr：字符串长度 ≤ 44字节
  • raw：字符串长度 > 44字节

  其中:embstr和raw都是由SDS动态字符串构成的。唯一区别是:raw是分配内存的时候，redisobject和 sds 各分配一块内存，而embstr是redisobject和raw在一块儿内存中。

• list

  • inset：元素都为整数 且节点数量 ≤ 512
  • listpack：元素数量 ≤ 512个且元素大小 ≤ 64字节
  • quicklist：元素数量 > 512个或元素大小 > 64字节

• hash

  • listpack：节点数量 ≤ 512且元素大小 ≤ 64字节
  • hashtable：节点数量 > 512或元素大小 > 64字节

• set

  • intset:整数时
  • listpack：元素有一个不为整数，且节点数量 ≤ 128且元素大小 ≤ 64字节
  • hashtable：元素有一个不为整数，且节点数量 > 128或元素大小 > 64字节

  set类型的数据，首先会使用listpack结构当 set 达到一定的阈值时，才会自动转换为hashtable。
  添加listpack结构是为了提高内存利用率和操作效率，因为 hashtable 的空间开销和碰撞概率都比 较高。

• zset

  • listpack：子节点数量 ≤ 128且元素大小 ≤ 64字节
  • skiplist+hashtable：子节点数量 > 128或元素大小 > 64字节

• bitmap

  • sds

• hyperlog

  • Dense
  • Sparse

• Geospatial

  • zet

hash如何使用listpack存储？

zset如何用到listpack？
同理 前面存key 后面score即可

zet也要用到hashtable ？
如果单纯使用字典，查询时的效率很高是O(1)，但执行类似ZRANGE、ZRNK时，排序性能低。每次排序需要在内存上对字典进行排序一次，同时消耗了额外的O(n)内存空间
如果单纯使用跳跃表，查询性能又会从O(1)上升到了O(logN)
所以Redis集合了两种数据结构，同时这两种数据结构通过指针来共享变量也不会浪费内存。

介绍

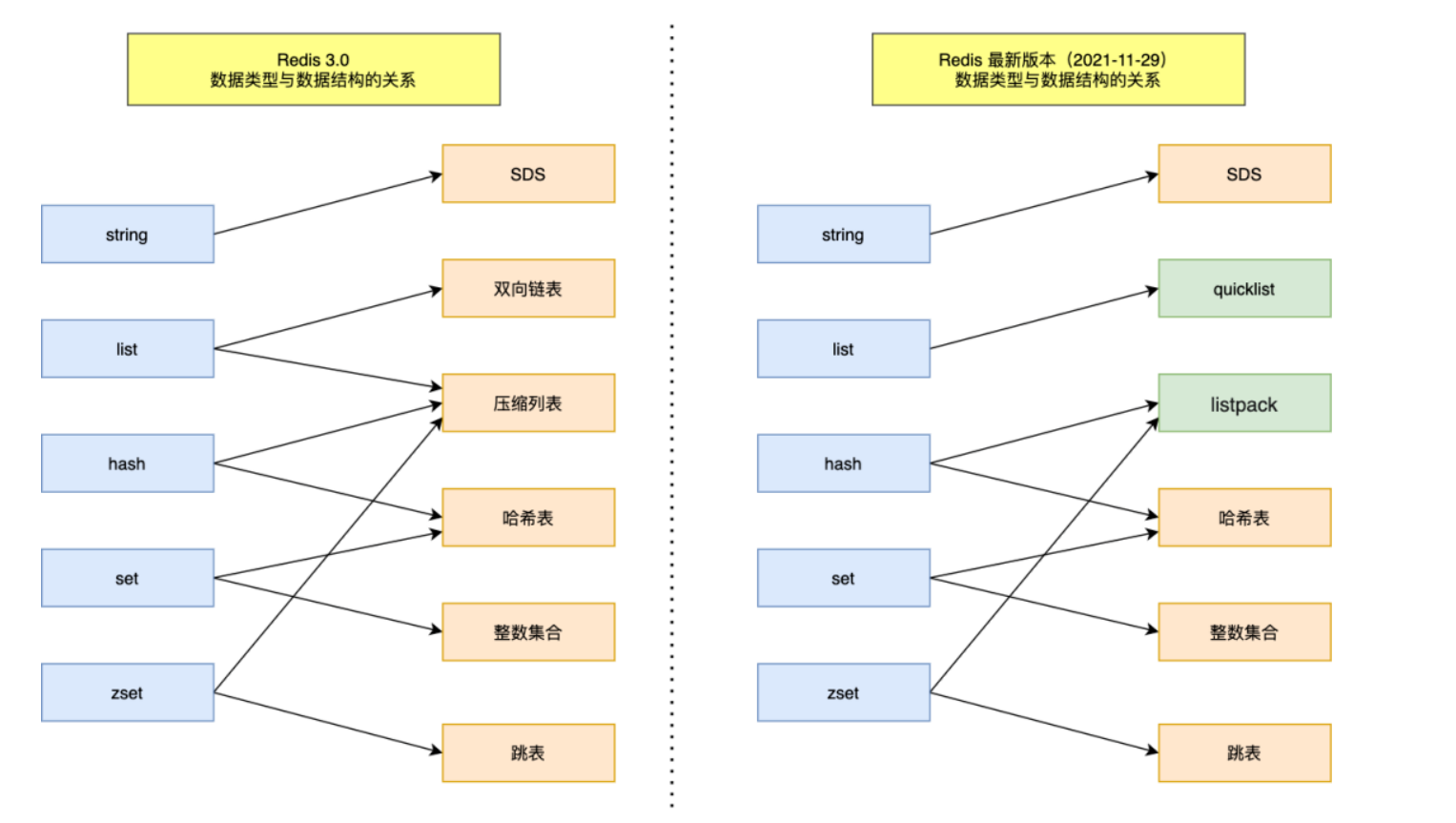

Redis 数据结构并不是指 string（字符串）、List（列表）、Hash（哈希）、Set（集合）和 Zset（有序集合），因为这些是 Redis 键值对中值的数据类型，并不是数据结构。这些数据类型的底层实现的方式，才是数据结构。

这是旧版 最新的redis7.2版本 看总结精要版那里

简单动态字符串 SDS

字符串在 Redis 中是很常用的，键值对中的键是字符串，值有时也是字符串。

Redis 是用 C 语言实现的，但是它没有直接使用 C 语言的 char* 字符数组来实现字符串，而是自己封装了一个名为简单动态字符串（simple dynamic string，SDS） 的数据结构来表示字符串，也就是 Redis 的 String 数据类型的底层数据结构是 SDS。

既然 Redis 设计了 SDS 结构来表示字符串，肯定是 C 语言的 char* 字符数组存在一些缺陷。

要了解这一点，得先来看看 char* 字符数组的结构。

C 语言字符串的缺陷

C 语言的字符串其实就是一个字符数组，即数组中每个元素是字符串中的一个字符。

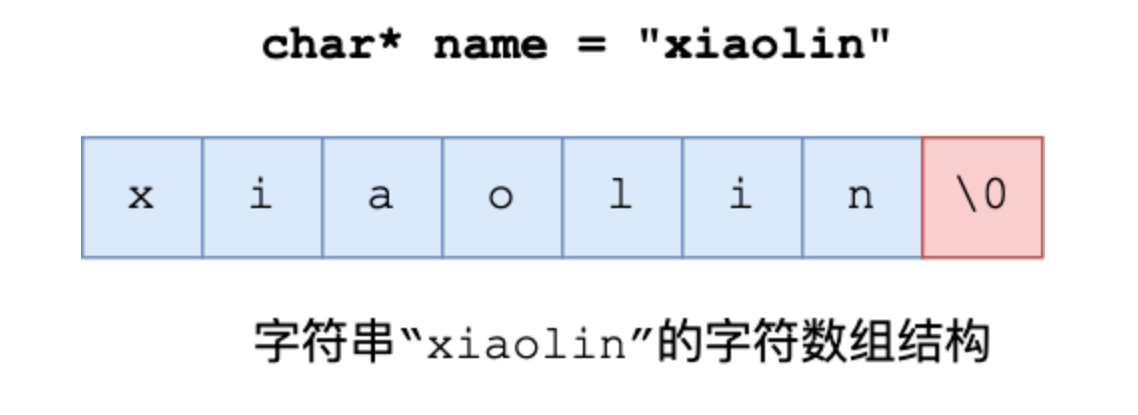

比如，下图就是字符串“xiaolin”的 char* 字符数组的结构：

没学过 C 语言的同学，可能会好奇为什么最后一个字符是“\0”？

在 C 语言里，对字符串操作时，char * 指针只是指向字符数组的起始位置，而字符数组的结尾位置就用“\0”表示，意思是指字符串的结束。

因此，C 语言标准库中字符串的操作函数，就通过判断字符是不是“\0”，如果不是说明字符串还没结束，可以继续操作，如果是则说明字符串结束了，停止操作。

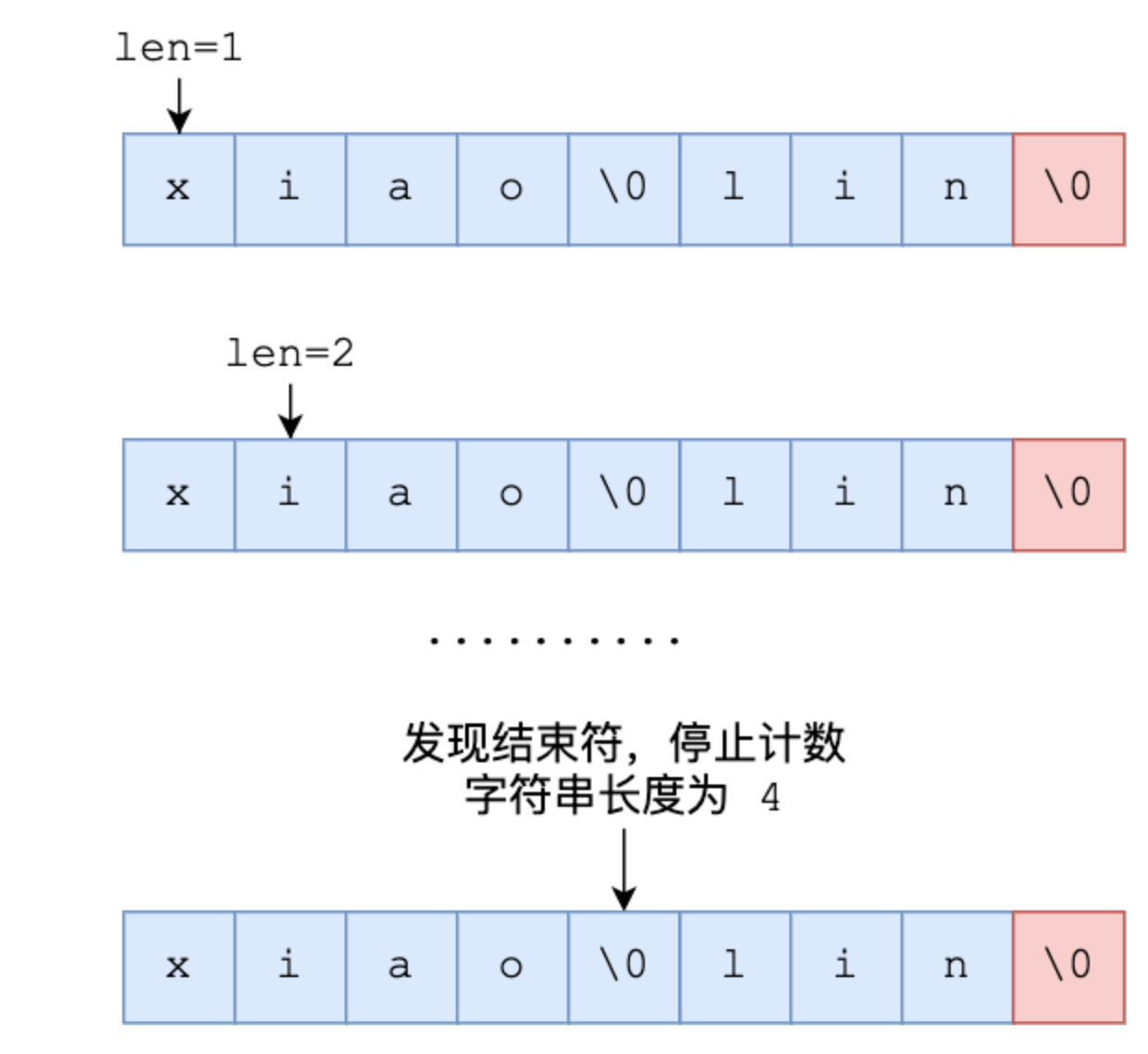

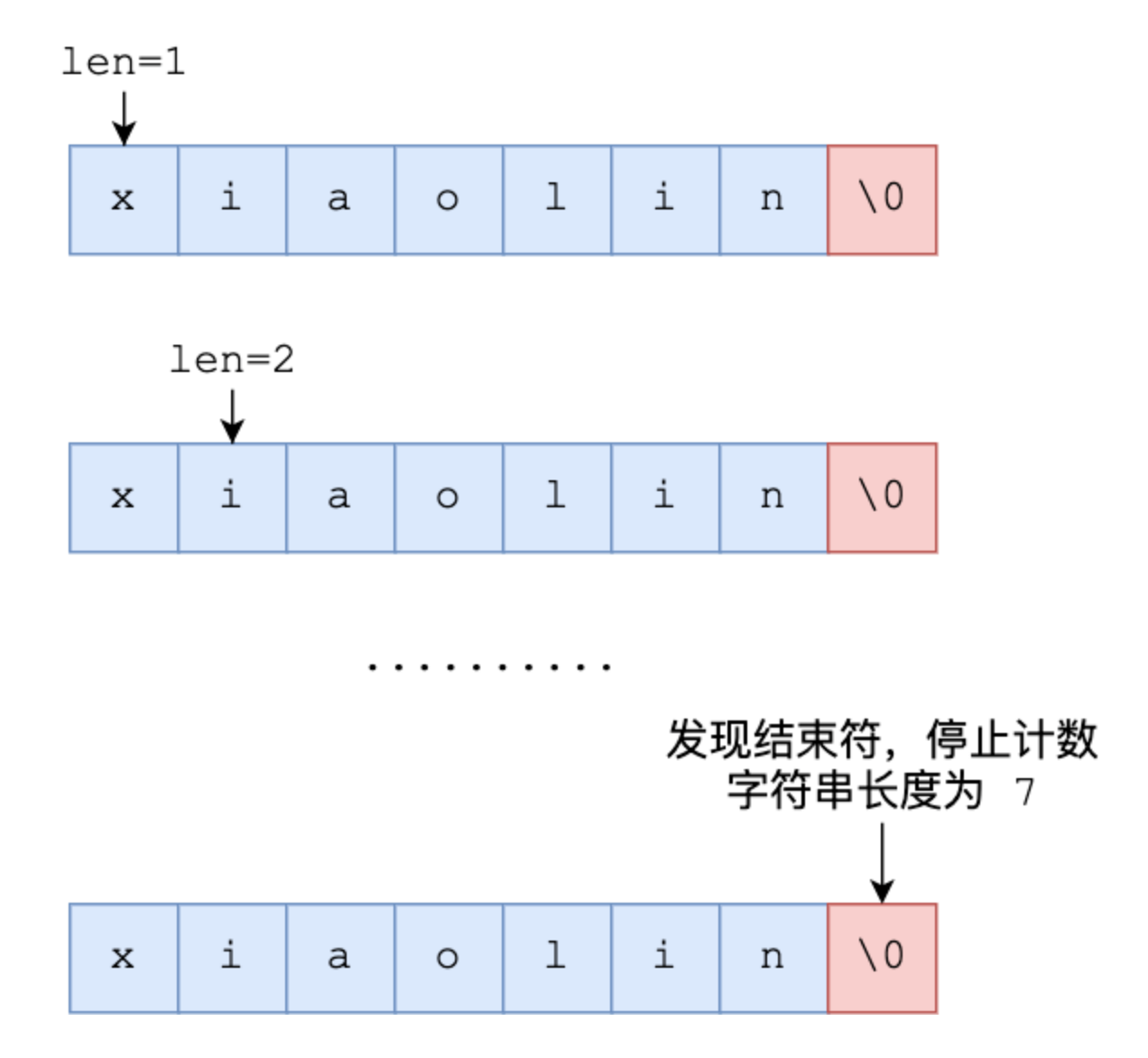

举个例子，C 语言获取字符串长度的函数 strlen，就是通过字符数组中的每一个字符，并进行计数，等遇到字符为“\0”后，就会停止遍历，然后返回已经统计到的字符个数，即为字符串长度。下图显示了 strlen 函数的执行流程：

很明显，C 语言获取字符串长度操作的时间复杂度是 O（N）（这是一个可以改进的地方）

C 语言的字符串用 “\0” 字符作为结尾标记有个缺陷。假设有个字符串中有个 “\0” 字符，这时在操作这个字符串时就会提早结束，比如 “xiao\0lin” 字符串，计算字符串长度的时候则会是 4，如下图：

还有，除了字符串中不能 “\0” 字符外，用 char* 字符串中的字符必须符合某种编码（比如ASCII）。

这些限制使得 C 语言的字符串只能保存文本数据，不能保存像图片、音频、视频文化这样的二进制数据（这也是一个可以改进的地方）
C语言字符必须符合某种编码（比如ASCII），并且除了字符串的末尾之外，字符串里面不能包含空字符，否则最先被程序读入的空字符将被误认为是字符串结尾，这些限制使得C字符串只能保存文本数据，而不能保存像图片、音频、视频、压缩文件这样的二进制数据。如果有一种使用空字符来分割多个单词的特殊数据格式，就不能用C字符串来表示，如"Redis\0String"，C字符串的函数会把’\0’当做结束符来处理，而忽略到后面的"String"。而SDS的buf字节数组不是在保存字符，而是一系列二进制数组，SDS API都会以二进制的方式来处理buf数组里的数据，使用len属性的值而不是空字符来判断字符串是否结束。

C 语言标准库中字符串的操作函数是很不安全的，对程序员很不友好，稍微一不注意，就会导致缓冲区溢出。

举个例子，strcat 函数是可以将两个字符串拼接在一起。

//c将 src 字符串拼接到 dest 字符串后面
char *strcat(char *dest, const char* src);

C 语言的字符串是不会记录自身的缓冲区大小的，所以 strcat 函数假定程序员在执行这个函数时，已经为 dest 分配了足够多的内存，可以容纳 src 字符串中的所有内容，而一旦这个假定不成立，就会发生缓冲区溢出将可能会造成程序运行终止，（这是一个可以改进的地方）。

而且，strcat 函数和 strlen 函数类似，时间复杂度也很高，也都需要先通过遍历字符串才能得到目标字符串的末尾。然后对于 strcat 函数来说，还要再遍历源字符串才能完成追加，对字符串的操作效率不高。

缺陷总结

好了， 通过以上的分析，我们可以得知 C 语言的字符串 不足之处以及可以改进的地方：

• 获取字符串长度的时间复杂度为 O（N）；

• 二进制不安全：字符串的结尾是以 “\0” 字符标识，而且字符必须符合某种编码（比如ASCII），只能保存文本数据，不能保存二进制数据；

• 缓冲区溢出：字符串操作函数不高效且不安全，比如可能会发生缓冲区溢出，从而造成程序运行终止；

• 内存重分配：
  在C字符串中，如果对字符串进行修改，那么我们就不得不面临内存重分配。因为C字符串是由一个N+1长度的数组组成，如果字符串的长度变长，我们就必须对数组进行扩容，否则会产生内存溢出。而如果字符串长度变短，我们就必须释放掉不再使用的空间，否则会发生内存泄漏。
  对于Redis这种具有高性能要求的内存数据库，如果每次修改字符串都要进行内存重分配，无疑是巨大的性能损失。而Redis的SDS提供了两种空间分配策略来解决这个问题，后面会讲到

Redis 实现的 SDS 的结构就把上面这些问题解决了，接下来我们一起看看 Redis 是如何解决的。

SDS 结构设计

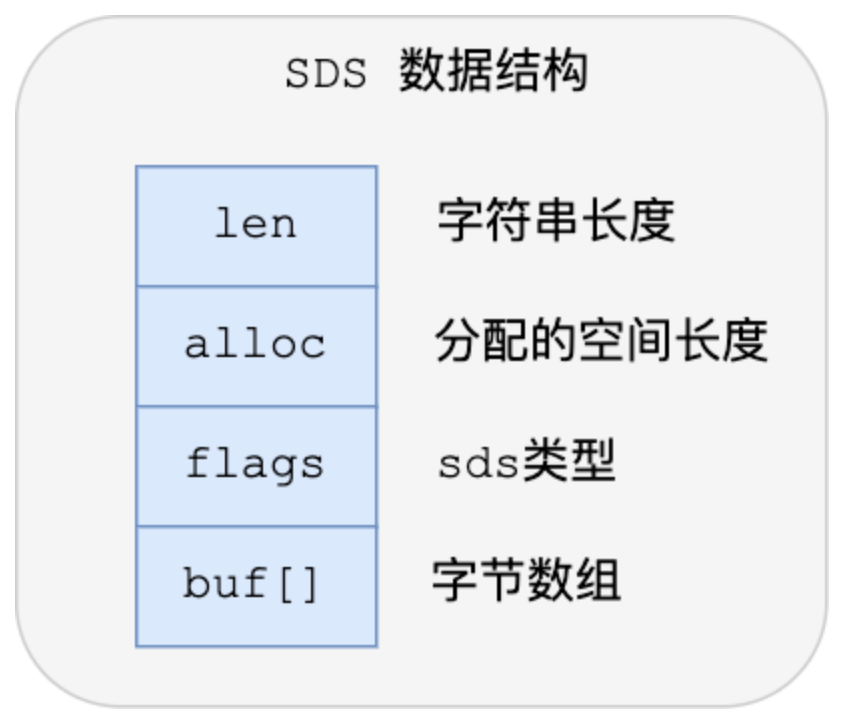

下图就是 Redis 5.0 的 SDS 的数据结构：

结构中的每个成员变量分别介绍下：

• len，SDS 所保存的字符串长度。这样获取字符串长度的时候，只需要返回这个变量值就行，时间复杂度只需要 O（1）。
• alloc，分配给字符数组的空间长度。这样在修改字符串的时候，可以通过 alloc - len 计算 出剩余的空间大小，然后用来判断空间是否满足修改需求，如果不满足的话，就会自动将 SDS 的空间扩展至执行修改所需的大小，然后才执行实际的修改操作，所以使用 SDS 既不需要手动修改 SDS 的空间大小，也不会出现前面所说的缓冲区益处的问题。
• flags，SDS 类型，用来表示不同类型的 SDS。一共设计了 5 种类型，分别是 sdshdr5、sdshdr8、sdshdr16、sdshdr32 和 sdshdr64，后面在说明区别之处。
• buf[]，字节数组，用来保存实际数据。不需要用 “\0” 字符来标识字符串结尾了，而是直接将其作为二进制数据处理，可以用来保存图片等二进制数据。它即可以保存文本数据，也可以保存二进制数据，所以叫字节数组会更好点。

总的来说，Redis 的 SDS 结构在原本字符数组之上，增加了三个元数据：len、alloc、flags，用来解决 C 语言字符串的缺陷。

O(1)复杂度获取字符串长度

C 语言的字符串长度获取 strlen 函数，需要通过遍历的方式来统计字符串长度，时间复杂度是 O（N）。

而 Redis 的 SDS 结构因为加入了 len 成员变量，那么获取字符串长度的时候，直接返回这个变量的值就行，所以复杂度只有 O（1）。

二进制安全

因为 SDS 不需要用 “\0” 字符来标识字符串结尾了，而且 SDS 的 API 都是以处理二进制的方式来处理 SDS 存放在 buf[] 里的数据，程序不会对其中的数据做任何限制，数据写入的时候时什么样的，它被读取时就是什么样的。

通过使用二进制安全的 SDS，而不是 C 字符串，使得 Redis 不仅 可以保存文本数据，也可以保存任意格式的二进制数据。

不会发生缓冲区溢出

C 语言的字符串标准库提供的字符串操作函数，大多数（比如 strcat 追加字符串函数）都是不安全的，因为这些函数把缓冲区大小是否满足操作的工作交由开发者来保证，程序内部并不会判断缓冲区大小是否足够用，当发生了缓冲区溢出就有可能造成程序异常结束。

所以，Redis 的 SDS 结构里引入了 alloc 和 leb 成员变量，这样 SDS API 通过 alloc - len 计算，可以算出剩余可用的空间大小，这样在对字符串做修改操作的时候，就可以由程序内部判断缓冲区大小是否足够用。

而且，当判断出缓冲区大小不够用时，Redis 会自动将扩大 SDS 的空间大小，以满足修改所需的大小。

在扩展 SDS 空间之前，SDS API 会优先检查未使用空间是否足够，如果不够的话，API 不仅会为 SDS 分配修改所必须要的空间，还会给 SDS 分配额外的「未使用空间」。

这样的好处是，下次在操作 SDS 时，如果 SDS 空间够的话，API 就会直接使用「未使用空间」，而无须执行内存分配，有效的减少内存分配次数。

所以，使用 SDS 即不需要手动修改 SDS 的空间大小，也不会出现缓冲区溢出的问题。

减少内存重分配：预分配与惰性空间释放

C字符串内存重分配
在C字符串中，如果对字符串进行修改，那么我们就不得不面临内存重分配。因为C字符串是由一个N+1长度的数组组成，如果字符串的长度变长，我们就必须对数组进行扩容，否则会产生内存溢出。而如果字符串长度变短，我们就必须释放掉不再使用的空间，否则会发生内存泄漏。

SDS空间分配策略
对于Redis这种具有高性能要求的内存数据库，如果每次修改字符串都要进行内存重分配，无疑是巨大的性能损失。而Redis的SDS提供了两种空间分配策略来解决这个问题。

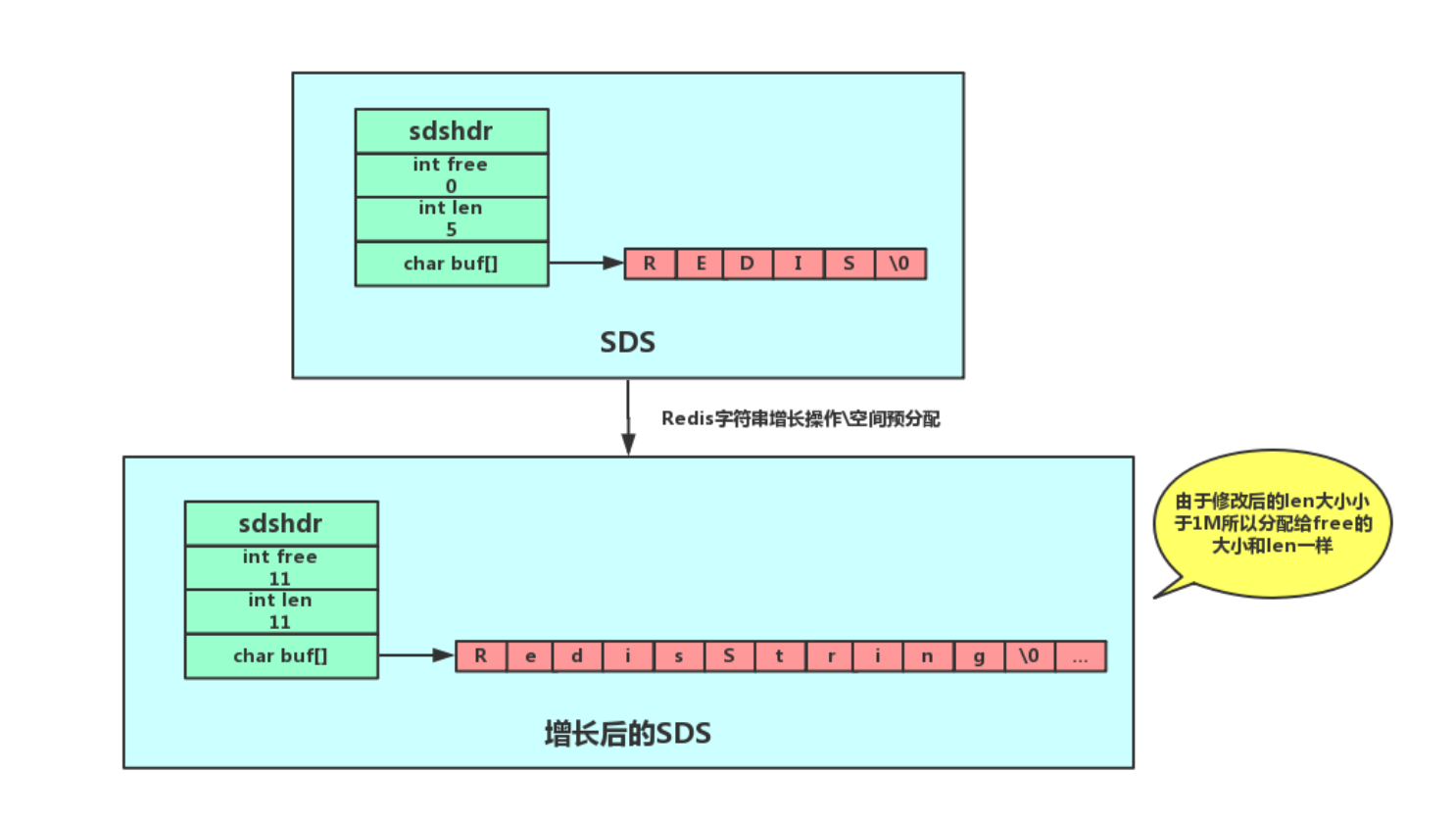

空间预分配

我们知道在数组进行扩容的时候，往往会申请一个更大的数组，然后把数组复制过去。为了提升性能，我们在分配空间的时候并不是分配一个刚刚好的空间，而是分配一个更大的空间。Redis同样基于这种策略提供了空间预分配。当执行字符串增长操作并且需要扩展内存时，程序不仅仅会给SDS分配必需的空间还会分配额外的未使用空间，其长度存到free属性中。其分配策略如下:

如果修改后len长度将小于1M,这时分配给free的大小和len一样,例如修改过后为10字节, 那么给free也是10字节，buf实际长度变成了10+10+1 = 21byte
如果修改后len长度将大于等于1M,这时分配给free的长度为1M,例如修改过后为30M,那么给free是1M.buf实际长度变成了30M+1M+1byte

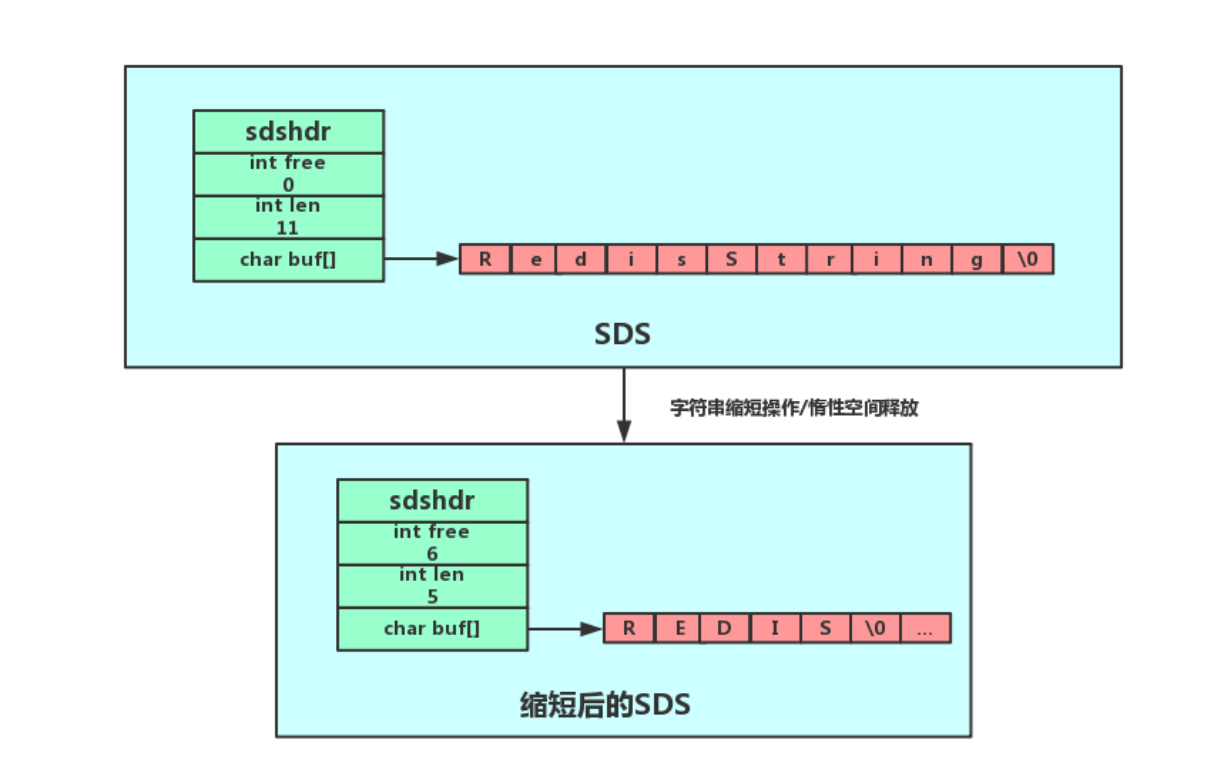

惰性空间释放

惰性空间释放用于字符串缩短的操作。当字符串缩短是，程序并不是立即使用内存重分配来回收缩短出来的字节，而是使用free属性记录起来，并等待将来使用。

Redis通过空间预分配和惰性空间释放策略在字符串操作中一定程度上减少了内存重分配的次数。但这种策略同样会造成一定的内存浪费，因此Redis SDS API提供相应的API让我们在有需要的时候真正的释放SDS的未使用空间。

节省内存空间——结构体不进行字节对齐

SDS 结构中有个 flags 成员变量，表示的是 SDS 类型。

Redos 一共设计了 5 种类型，分别是 sdshdr5、sdshdr8、sdshdr16、sdshdr32 和 sdshdr64。

这 5 种类型的主要区别就在于，它们数据结构中的 len 和 alloc 成员变量的数据类型不同，

比如 sdshdr16 和 sdshdr32 这两个类型，它们的定义分别如下：

struct __attribute__ ((__packed__)) sdshdr16 {
    uint16_t len;
    uint16_t alloc;
    unsigned char flags;
    char buf[];
};


struct __attribute__ ((__packed__)) sdshdr32 {
    uint32_t len;
    uint32_t alloc;
    unsigned char flags;
    char buf[];
};

可以看到：

• sdshdr16 类型的 len 和 alloc 的数据类型都是 uint16_t，表示字符数组长度和分配空间大小不能超过 2 的 16 次方。

• sdshdr32 则都是 uint32_t，表示表示字符数组长度和分配空间大小不能超过 2 的 32 次方。

之所以 SDS 设计不同类型的结构体，是为了能灵活保存不同大小的字符串，从而有效节省内存空间。比如，在保存小字符串时，结构头占用空间也比较少。

除了设计不同类型的结构体，Redis 在编程上还使用了专门的编译优化来节省内存空间，即在 struct 声明了 __attribute__ ((packed)) ，它的作用是：告诉编译器取消结构在编译过程中的优化对齐，按照实际占用字节数进行对齐。

比如，sdshdr16 类型的 SDS，默认情况下，编译器会按照 16 字节对其的方式给变量分配内存，这意味着，即使一个变量的大小不到 16 个字节，编译器也会给它分配 16 个字节。

举个例子，假设下面这个结构体，它有两个成员变量，类型分别是 char 和 int，如下所示：

#include <stdio.h>

 struct test1 {
    char a;
    int b;
 } test1;

int main() {
     printf("%lu\n", sizeof(test1));
     return 0;
}

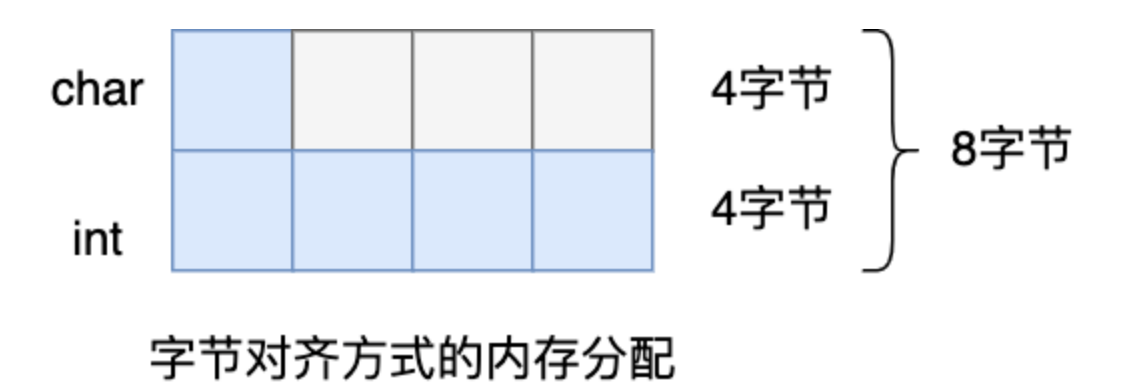

大家猜猜这个结构体大小是多少？我先直接说答案，这个结构体大小计算出来是 8。

这是因为默认情况下，编译器是使用字节对其的方式分配内存，虽然 char 类型只占一个字节，但是由于成员变量里有 int 类型，它占用了 4 个字节，所以在成员变量为 char 类型分配内存时，会分配 4 个字节，其中这多余的 3 个字节是为了字节对其而分配的，相当于有 3 个字节被浪费掉了。

如果不想编译器使用字节对其的方式进行分配内存，可以采用了 __attribute__ ((packed)) 属性定义结构体，这样一来，结构体实际占用多少内存空间，编译器就分配多少空间。

比如，我用 __attribute__ ((packed)) 属性定义下面的结构体 ，同样包含 char 和 int 两个类型的成员变量，代码如下所示：

#include <stdio.h>

struct __attribute__((packed)) test2  {
    char a;
    int b;
 } test2;

int main() {
     printf("%lu\n", sizeof(test2));
     return 0;
}

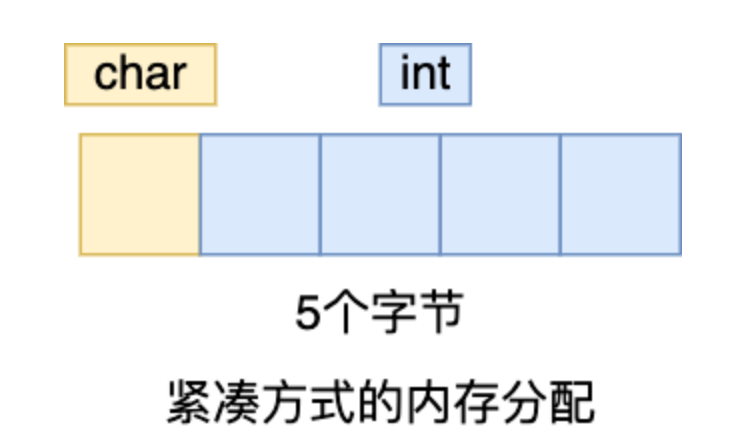

这时打印的结果是 5（1 个字节 char + 4 字节 int）。

可以看得出，这是按照实际占用字节数进行分配内存的，这样可以节省内存空间。

双端链表linkedlist

除了数组之外，相信大家最熟悉的数据结构就是链表了。

Redis 的 list 数据类型的底层实现之一就是链表。C 语言本身也是没有链表这个数据结构的，所以 Redis 自己设计了一个链表数据结构。

Redis链表为双向无环链表！列表对象的底层实现之一就是链表。其它如慢查询，发布订阅，监视器等功能也用到了链表。

数组需要一块连续的内存来存储，这个特性有利也有弊。好处是其支持根据索引下标"随机访问"(时间复杂度为O(1))，但是其插入与删除操作为了保证在内存中的连续性将会变得非常低效(时间复杂度为O(N))，并且其一经声明就要占用整块连续内存空间，如果声明过大，系统可能内存不足，声明过小又可能导致不够用，而当数组的空间不足的时候需要对其进行扩容(申请一个更大的空间，将原数组拷贝过去)。

而链表恰恰相反，其不需要一块连续的内存空间，其通过"指针"将一组零散的内存连接起来使用。其优点在于本身没有大小限制，天然支持扩容，插入删除操作高效(时间复杂度为O(1))，但缺点是随机访问低效(时间复杂度为O(N))。并且由于需要额外的空间存储指针。

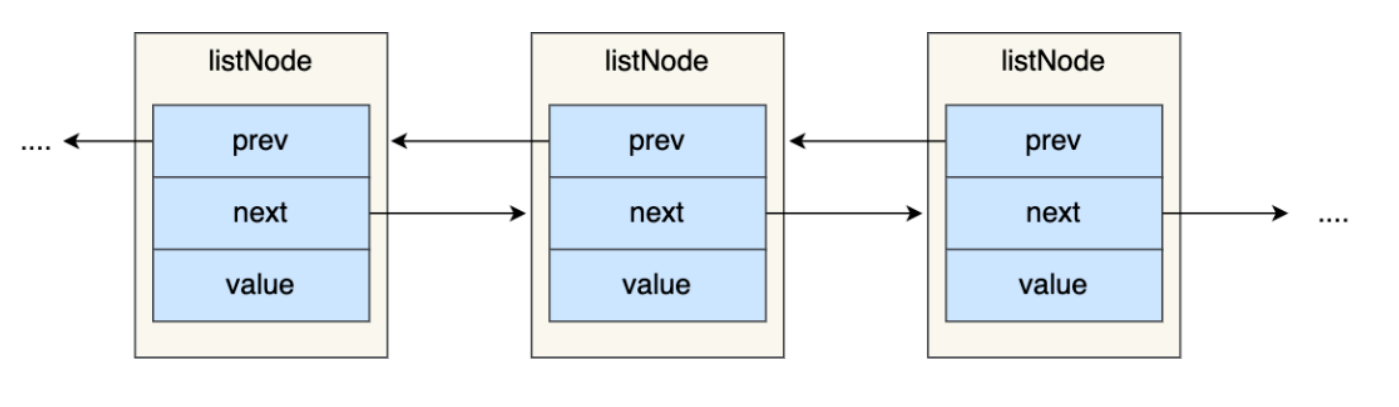

链表节点结构设计

先来看看链表节点结构的样子：

typedef struct listNode {
    //前置节点
    struct listNode *prev;
    //后置节点
    struct listNode *next;
    //节点的值
    void *value;
} listNode;

有前置节点和后置节点，可以看的出，这个是一个双向链表。

链表结构设计

不过，Redis 在 listNode 结构体基础上又封装了 list 这个数据结构，这样操作起来会更方便，链表结构如下：

typedef struct list {
    //链表头节点
    listNode *head;
    //链表尾节点
    listNode *tail;
    //节点值复制函数
    void *(*dup)(void *ptr);
    //节点值释放函数
    void (*free)(void *ptr);
    //节点值比较函数
    int (*match)(void *ptr, void *key);
    //链表节点数量
    unsigned long len;
} list;

list 结构为链表提供了链表头指针 head、链表尾节点 tail、链表节点数量 len、以及可以自定义实现的 dup、free、match 函数。

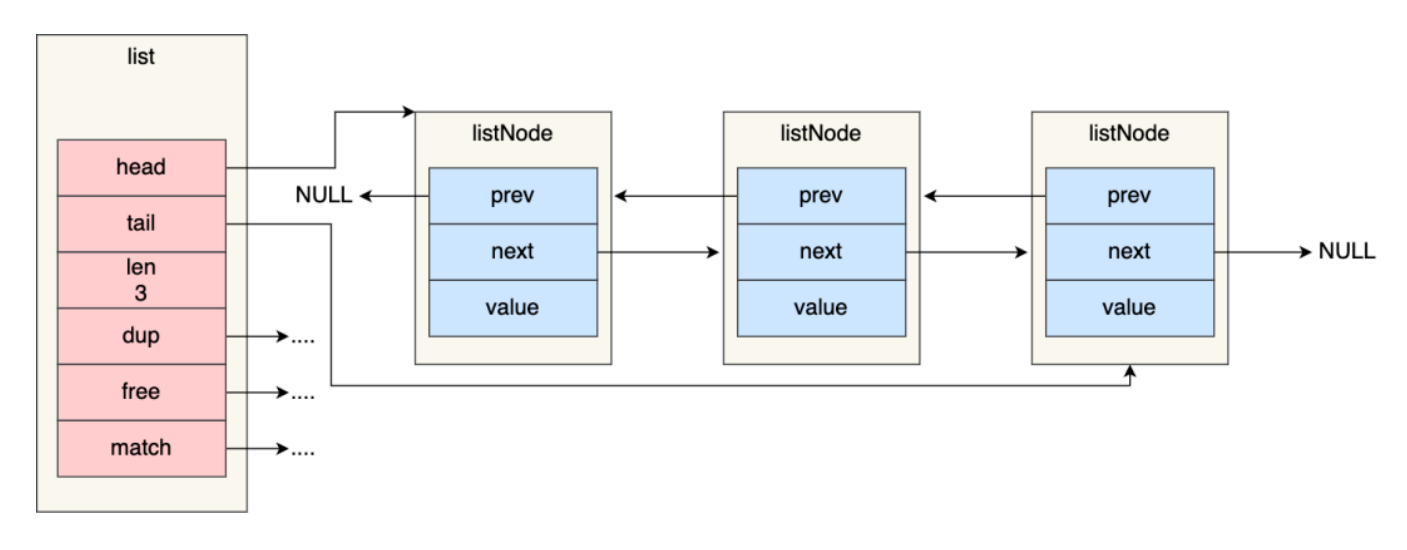

举个例子，下面是由 list 结构和 3 个 listNode 结构组成的链表。

Redis 的链表实现优点如下：

• listNode 链表节点带有 prev 和 next 指针，获取某个节点的前置节点或后置节点的时间复杂度只需O(1)，而且这两个指针都可以指向 NULL，所以链表是无环链表；
• list 结构因为提供了表头指针 head 和表尾节点 tail，所以获取链表的表头节点和表尾节点的时间复杂度只需O(1)；
• list 结构因为提供了链表节点数量 len，所以获取链表中的节点数量的时间复杂度只需O(1)；
• listNode 链表节使用 void* 指针保存节点值，并且可以通过 list 结构的 dup、free、match 函数指针为节点设置该节点类型特定的函数，因此链表节点可以保存各种不同类型的值；

链表的缺陷也是有的，链表每个节点之间的内存都是不连续的，意味着无法很好利用 CPU 缓存。还有一点，保存一个链表节点的值都需要一个链表节点结构头的分配，内存开销较大。

能很好利用 CPU 缓存的数据结构就是数组，因为数组的内存是连续的，这样就可以充分利用 CPU 缓存来加速访问。

因此，Redis 的 list 数据类型在数据量比较少的情况下，会采用「压缩列表」作为底层数据结构的实现，压缩列表就是由数组实现的，下面我们会细说压缩列表。

不过，压缩列表存在性能问题（具体什么问题，下面会说），所以 Redis 在 3.2 版本设计了新的数据结构 quicklist，并将 List 对象的底层数据结构改由 quicklist 实现。

然后在 Redis 5.0 设计了新的数据结构 listpack，沿用了压缩列表紧凑型的内存布局，最终在最新的 Redis 版本，将 Hash 对象和 Zset 对象的底层数据结构实现之一的压缩列表，替换成由 listpack 实现。

压缩列表 ziplist

传统的列表每个的大小都是固定的 而我们为了节省 就压缩下 类似vchar

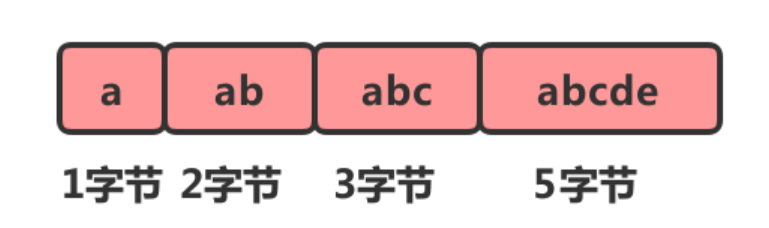

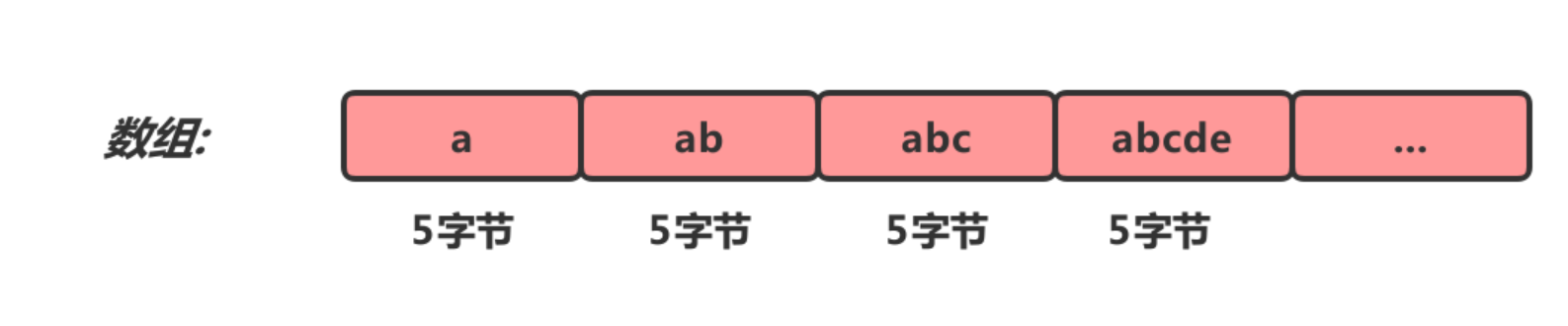

听到“压缩”两个字，直观的反应就是节省内存。之所以说这种存储结构节省内存,是相较于数组的存储思路而言的。我们知道,数组要求每个元素的大小相同,如果我们要存储不同长度的字符串,那我们就需要用最大长度的字符串大小作为元素的大小(假设是20个字节)。存储小于 20 个字节长度的字符串的时候，便会浪费部分存储空间。

数组的优势占用一片连续的空间可以很好的利用CPU缓存访问数据。如果我们想要保留这种优势，又想节省存储空间我们可以对数组进行压缩。

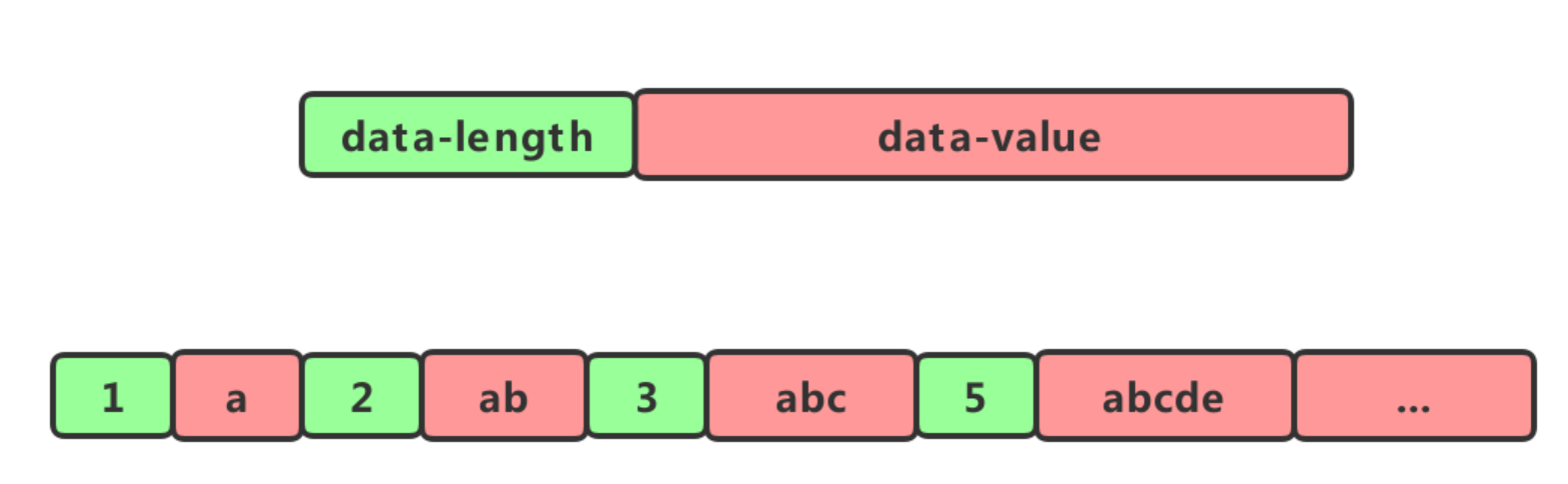

但是这样有一个问题，我们在遍历它的时候由于不知道每个元素的大小是多少，因此也就无法计算出下一个节点的具体位置。这个时候我们可以给每个节点增加一个lenght的属性。

如此。我们在遍历节点的之后就知道每个节点的长度(占用内存的大小)，就可以很容易计算出下一个节点再内存中的位置。这种结构就像一个简单的压缩列表了。

应用

压缩列表是 Redis 数据类型为 list 和 hash 的底层实现之一。

• 当一个列表键（list）只包含少量的列表项，并且每个列表项都是小整数值，或者长度比较短的字符串，那么 Redis 就会使用压缩列表作为列表键（list）的底层实现。

• 当一个哈希（hash）只包含少量键值对，并且每个键值对的键和值都是小整数值，或者长度比较短的字符串，那么 Redis 就会使用压缩列表（最新 Redis 代码已将压缩列表替换成 listpack）作为哈希键（hash）的底层实现。

压缩列表结构设计

压缩列表是 Redis 为了节约内存而开发的，它是由连续内存块组成的顺序型数据结构，有点类似于数组。

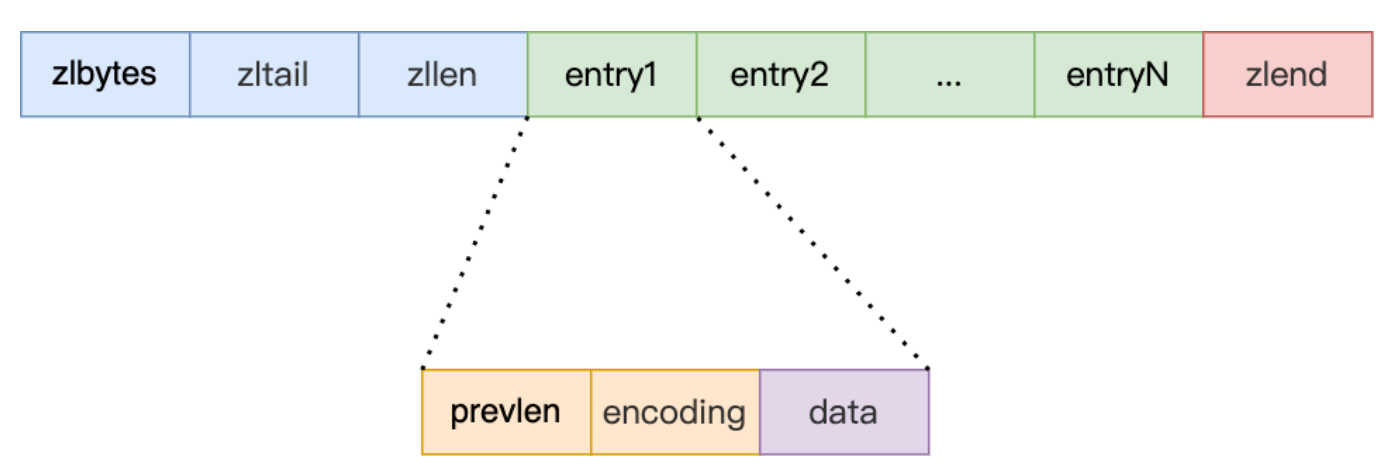

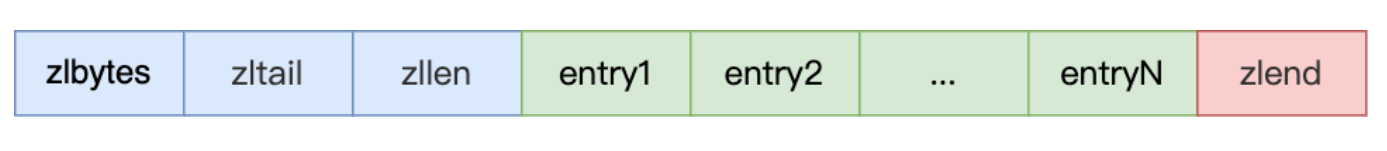

压缩列表在表头和表尾有四个字段：

• zlbytes，记录整个压缩列表占用对内存字节数；
• zltail，记录压缩列表「尾部」节点距离起始地址由多少字节，也就是列表尾的偏移量；
• zllen，记录压缩列表包含的节点数量；
• zlend，标记压缩列表的结束点，特殊值 OxFF（十进制255）。

在压缩列表中，如果我们要查找定位第一个元素和最后一个元素，可以通过表头三个字段的长度直接定位，复杂度是 O(1)。而查找其他元素时，就没有这么高效了，只能逐个查找，此时的复杂度就是 O(N) 了。

另外，压缩列表节点（entry）的构成如下：

压缩列表节点包含三部分内容：

• prevlen，记录了前一个节点的长度；
• encoding，记录了当前节点实际数据的类型以及长度；
• data，记录了当前节点的实际数据；

当我们往压缩列表中插入数据时，压缩列表 就会根据数据是字符串还是整数，以及它们的大小会在 prevlen 和 encoding 这两个元素里保存不同的信息，这种根据数据大小进行对应信息保存的设计思想，正是 Redis 为了节省内存而采用的。

连锁更新

压缩列表除了查找复杂度高的问题，压缩列表在插入元素时，如果内存空间不够了，压缩列表还需要重新分配一块连续的内存空间，而这可能会引发连锁更新的问题。

压缩列表里的每个节点中的 prevlen 属性都记录了「前一个节点的长度」，这是为了能够向前遍历，你没有前一个节点的长度的话 就没办法向前遍历了

prevlen 属性的空间大小跟前一个节点长度值有关，比如：

• 如果前一个节点的长度小于 254 字节，那么 prevlen 属性需要用 1 字节的空间来保存这个长度值；

• 如果前一个节点的长度大于等于 254 字节，那么 prevlen 属性需要用 5 字节的空间来保存这个长度值；之所以这么大是因为这个长度是精确的 所以要很大的空间去保存

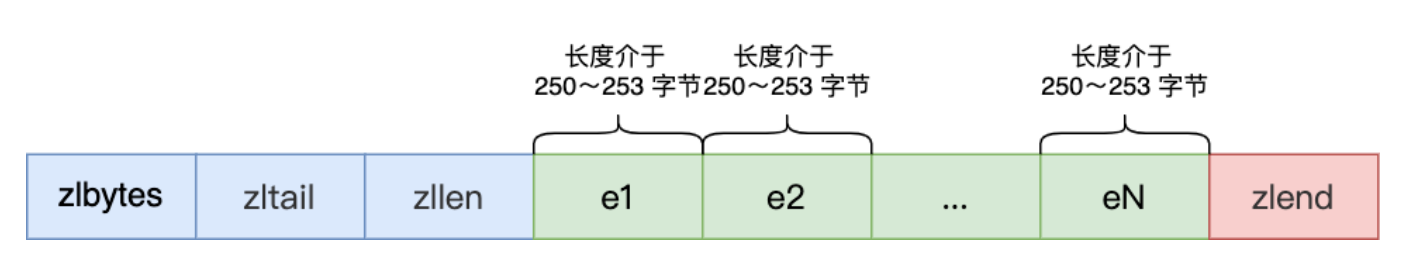

现在假设一个压缩列表中有多个连续的、长度在 250～253 之间的节点，如下图：

因为这些节点长度值小于 254 字节，所以 prevlen 属性需要用 1 字节的空间来保存这个长度值。

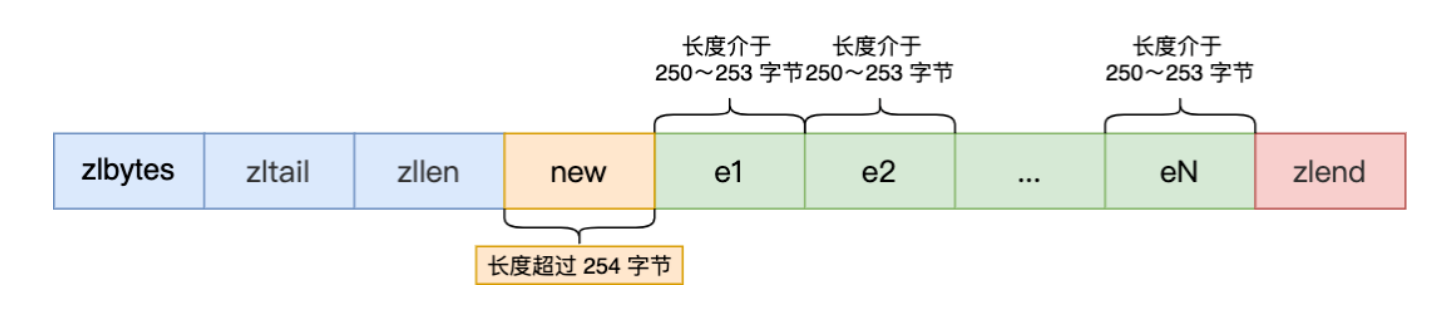

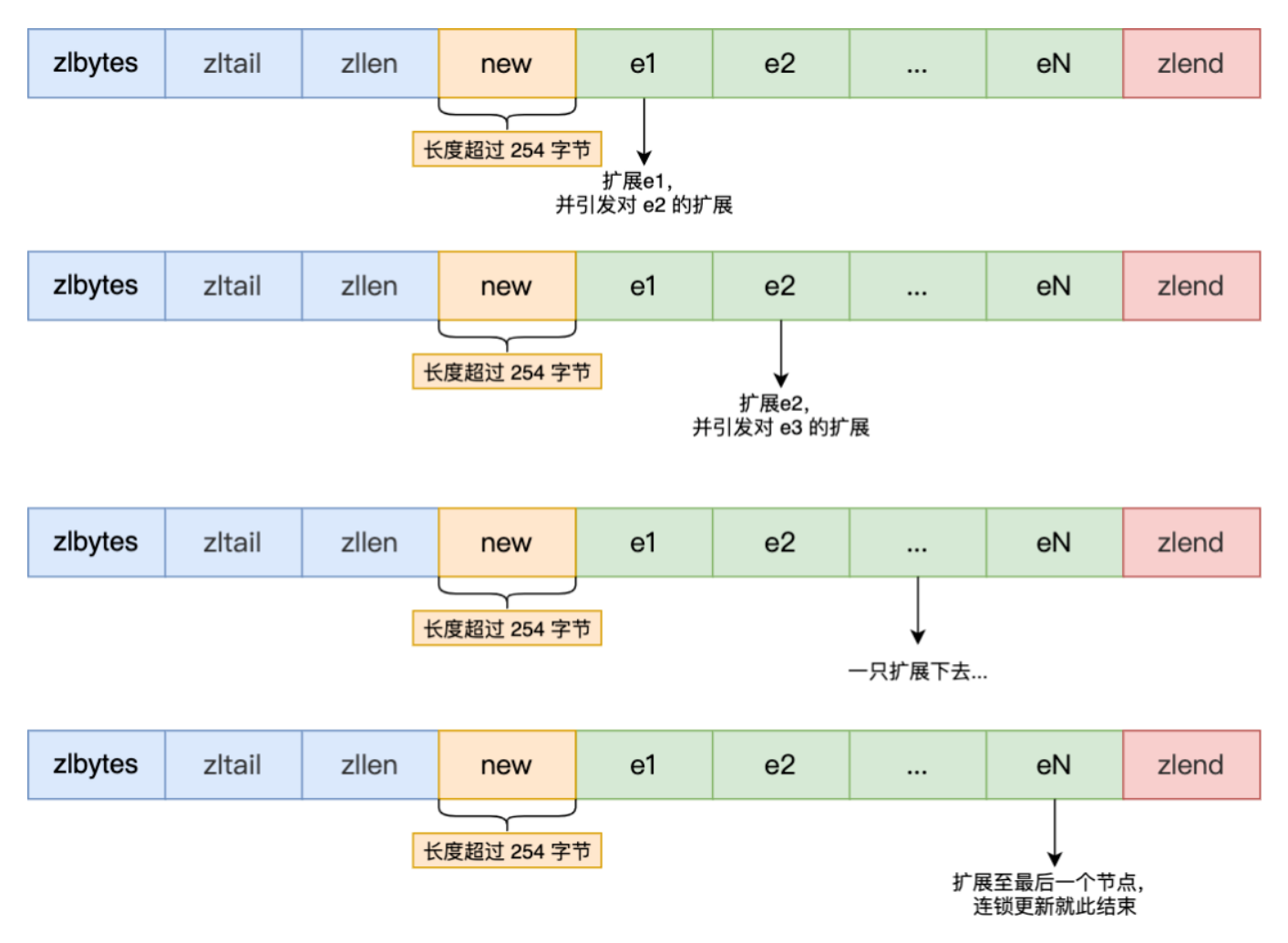

这时，如果将一个长度大于等于 254 字节的新节点加入到压缩列表的表头节点，即新节点将成为 e1 的前置节点，如下图：

因为 e1 节点的 prevlen 属性只有 1 个字节大小，无法保存新节点的长度，此时就需要对压缩列表的空间重分配操作，并将 e1 节点的 prevlen 属性从原来的 1 字节大小扩展为 5 字节大小。

多米诺牌的效应就此开始。

e1 原本的长度在 250～253 之间，因为刚才的扩展空间，此时 e1 的长度就大于等于 254 了，因此原本 e2 保存 e1 的 prevlen 属性也必须从 1 字节扩展至 5 字节大小。

正如扩展 e1 引发了对 e2 扩展一样，扩展 e2 也会引发对 e3 的扩展，而扩展 e3 又会引发对 e4 的扩展…. 一直持续到结尾。

这种在特殊情况下产生的连续多次空间扩展操作就叫做「连锁更新」，就像多米诺牌的效应一样，第一张牌倒下了，推动了第二张牌倒下；第二张牌倒下，又推动了第三张牌倒下….

连锁更新一旦发生，就会导致压缩列表 占用的内存空间要多次重新分配，这就会直接影响到压缩列表的访问性能。

所以说，虽然压缩列表紧凑型的内存布局能节省内存开销，但是如果保存的元素数量增加了，或是元素变大了，压缩列表就会面临「连锁更新」的风险。

尽管连锁更新的复杂度较高，但它真正造成性能问题的几率是很低的：
1.首先，压缩列表里要恰好有多个连续的、长度介于250至253字节之间的节点，连锁更新才有可能被引发，在实际中，这种情况并不多见（可能会有用户利用这一点进行攻击）；
2.其次，及时出现连锁更新，但只要被更新的节点数量不多，就不会对性能造成任何影响；

因此，压缩列表只会用于保存的节点数量不多的场景，只要节点数量足够小，即使发生连锁更新，也是能接受的。

所以 Redis 在 3.2 版本设计了新的数据结构 quicklist，并将 List 对象的底层数据结构改由 quicklist 实现。
然后在 Redis 5.0 设计了新的数据结构 listpack，沿用了压缩列表紧凑型的内存布局，最终在最新的 Redis 版本，将 Hash 对象和 Zset 对象的底层数据结构实现之一的压缩列表，替换成由 listpack 实现。

哈希表hashtable或者叫dict

哈希表是一种保存键值对（key-value）的数据结构。

哈希表中的每一个 key 都是独一无二的，程序可以根据 key 查找到与之关联的 value，或者通过 key 来更新 value，又或者根据 key 来删除整个 key-value等等。

在讲压缩列表的时候，提到过 Redis 的 hash 数据类型的底层实现之一是压缩列表（最新版已更换）。hash 数据类型的另外一个底层实现就是哈希表。

那 hash 数据类型什么时候会选用哈希表作为底层实现呢？

当一个哈希键包含的 key-value 比较多，或者 key-value 中元素都是比较长多字符串时，Redis 就会使用哈希表作为哈希键的底层实现。

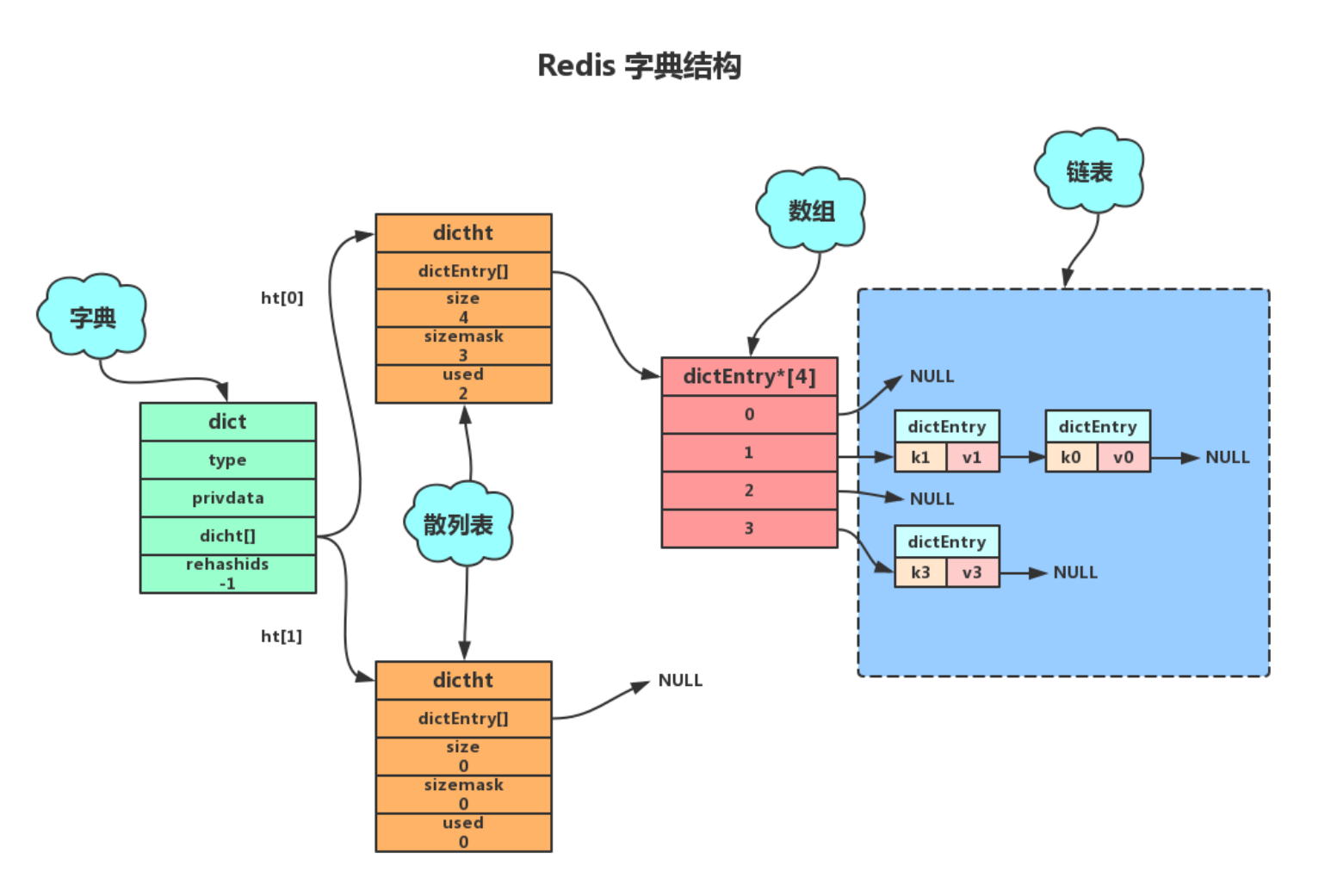

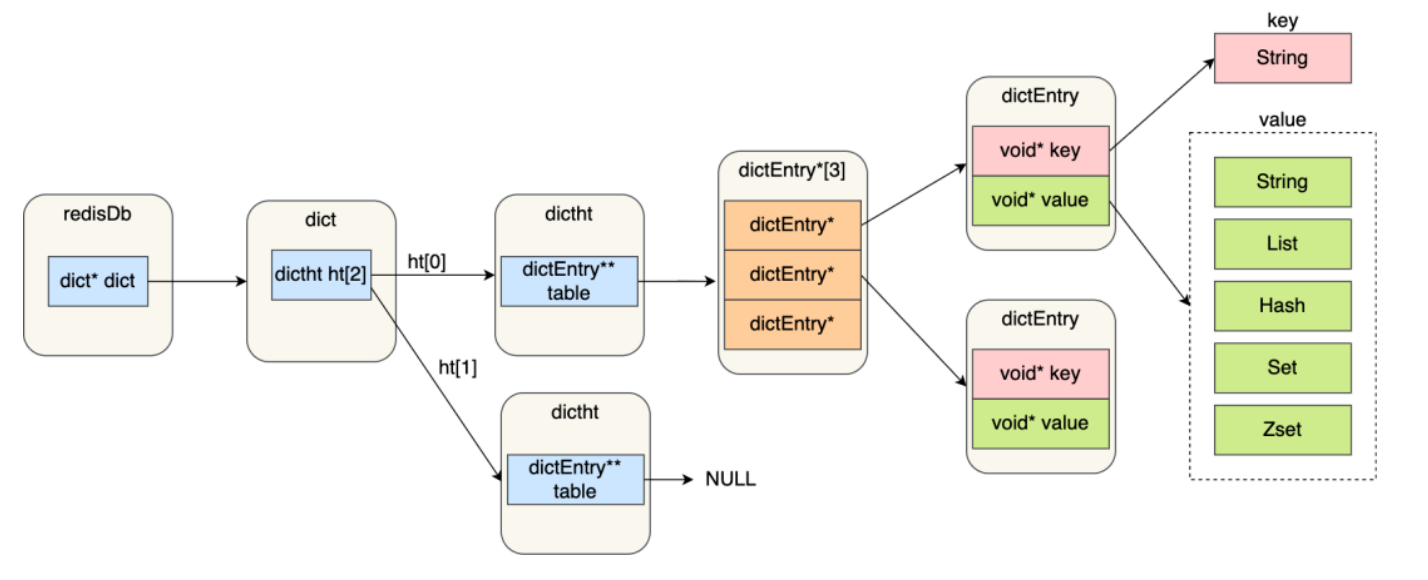

有两个散列表，下面那个是用来进行rehash的

结构如下：

字典

typedef struct dict{
         //类型特定函数
         void *type;
         //私有数据
         void *privdata;
         //哈希表-见2.1.2
         dictht ht[2];
         //rehash 索引 当rehash不在进行时 值为-1
         int trehashidx;
}dict;

散列表

typedef struct dictht {
    //哈希表数组
    dictEntry **table;
    //哈希表大小
    unsigned long size;
    //哈希表大小掩码，用于计算索引值
    unsigned long sizemask;
    //该哈希表已有的节点数量
    unsigned long used;
} dictht;

哈希表节点的结构如下：

typedef struct dictEntry {
    //键值对中的键
    void *key;

    //键值对中的值
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    //指向下一个哈希表节点，形成链表
    struct dictEntry *next;
} dictEntry;

另外，这里还跟你提一下，dictEntry 结构里键值对中的值是一个「联合体 v」定义的，因此，键值对中的值可以是一个指向实际值的指针，或者是一个无符号的 64 位整数或有符号的 64 位整数或double 类的值。这么做的好处是可以节省内存空间，因为当「值」是整数或浮点数时，就可以将值的数据内嵌在 dictEntry 结构里，无需再用一个指针指向实际的值，从而节省了内存空间。

Hash 表优点在于，它能以 O(1) 的复杂度快速查询数据。主要是通过 Hash 函数的计算，就能定位数据在表中的位置，紧接着可以对数据进行操作，这就使得数据操作非常快。

但是存在的风险也是有，在哈希表大小固定的情况下，随着数据不断增多，那么哈希冲突的可能性也会越高。

解决哈希冲突的方式，有很多种。Redis 采用了链式哈希，在不扩容哈希表的前提下，将具有相同哈希值的数据链接起来，以便这些数据在表中仍然可以被查询到。

接下来，详细说说哈希冲突以及链式哈希。

哈希冲突

哈希表实际上是一个数组，数组里多每一个元素就是一个哈希桶。

当一个键值对的键经过 Hash 函数计算后得到哈希值，再将(哈希值 % 哈希表大小)取模计算，得到的结果值就是该 key-value 对应的数组元素位置，也就是第几个哈希桶。

举个例子，有一个可以存放 8 个哈希桶的哈希表。key1 经过哈希函数计算后，再将「哈希值 % 8 」进行取模计算，结果值为 1，那么就对应哈希桶 1，类似的，key9 和 key10 分别对应哈希桶 1 和桶 6。

此时，key1 和 key9 对应到了相同的哈希桶中，这就发生了哈希冲突。

因此，当有两个以上数量的 kay 被分配到了哈希表数组的同一个哈希桶上时，此时称这些 key 发生了冲突

解决哈希冲突主要有两种方案

第一种叫开放地址法

第二种叫拉链法，redis用的就是这种
Redis 采用了「链式哈希」的方法来解决哈希冲突。

实现的方式就是每个哈希表节点都有一个 next 指针，多个哈希表节点可以用 next 指针构成一个单项链表，被分配到同一个哈希桶上的多个节点可以用这个单项链表连接起来，这样就解决了哈希冲突。

还是用前面的哈希冲突例子，key1 和 key9 经过哈希计算后，都落在同一个哈希桶，链式哈希的话，key1 就会通过 next 指针指向 key9，形成一个单向链表。

不过，链式哈希局限性也很明显，随着链表长度的增加，在查询这一位置上的数据的耗时就会增加，毕竟链表的查询的时间复杂度是 O（n）。

要想解决这一问题，有两种方法，一种是使用更高效的均匀分布的哈希函数，降低冲突概率，另一种就需要进行 rehash，就是对哈希表的大小进行扩展。

接下来，看看 Redis 是如何实现的 rehash 的。

rehash

Redis 会使用了两个全局哈希表进行 rehash。

在正常服务请求阶段，插入的数据，都会写入到「哈希表 1」，此时的「哈希表 2 」 并没有被分配空间。

随着数据逐步增多，触发了 rehash 操作，这个过程分为三步：

• 给「哈希表 2」 分配空间，一般会比「哈希表 1」 大 2 倍；

• 将「哈希表 1 」的数据迁移到「哈希表 2」 中；

• 迁移完成后，「哈希表 1 」的空间会被释放，并把「哈希表 2」 设置为「哈希表 1」，然后在「哈希表 2」 新创建一个空白的哈希表，为下次 rehash 做准备。

为了方便你理解，我把 rehash 这三个过程画在了下面这张图：

这个过程看起来简单，但是其实第二步很有问题，如果「哈希表 1 」的数据量非常大，那么在迁移至「哈希表 2 」的时候，因为会涉及大量的数据拷贝，此时可能会对 Redis 造成阻塞，无法服务其他请求。

渐进式 rehash

为了避免 rehash 在数据迁移过程中，因拷贝数据的耗时，影响 Redis 性能的情况，所以 Redis 采用了渐进式 rehash，也就是将数据的迁移的工作不再是一次性迁移完成，而是分多次迁移。

渐进式 rehash 步骤如下：

• 给「哈希表 2」 分配空间；

• 在 rehash 进行期间，每次哈希表元素进行新增、删除、查找或者更新操作时，Redis 除了会执行对应的操作之外，还会顺序将「哈希表 1 」中索引位置上的所有 key-value 迁移到「哈希表 2」 上；

• 随着处理客户端发起的哈希表操作请求数量越多，最终会把「哈希表 1 」的所有 key-value 迁移到「哈希表 2」，从而完成 rehash 操作。

这样就巧妙地把一次性大量数据迁移工作的开销，分摊到了多次处理请求的过程中，避免了一次性 rehash 的耗时操作。

在进行渐进式 rehash 的过程中，会有两个哈希表，所以在渐进式 rehash 进行期间，哈希表元素的删除、查找、更新等操作都会在这两个哈希表进行。

比如，查找一个 key 的值的话，先会在哈希表 1 里面进行查找，如果没找到，就会继续到哈希表 2 里面进行找到。

另外，在渐进式 rehash 进行期间，新增一个 key-value 时，会被保存到「哈希表 2 」里面，而「哈希表 1」 则不再进行任何添加操作，这样保证了「哈希表 1 」的 key-value 数量只会减少，随着 rehash 操作的完成，最终「哈希表 1 」就会变成空表。

rehash 触发条件

介绍了 rehash 那么多，还没说什么时情况下会触发 rehash 操作呢？

rehash 的触发条件跟负载因子（load factor）有关系。

负载因子可以通过下面这个公式计算：

触发 rehash 操作的条件，主要有两个：

• 当负载因子大于等于 1 ，并且 Redis 没有在执行 bgsave 命令或者 bgrewiteaof 命令，也就是没有执行 RDB 快照或没有进行 AOF 重写的时候，就会进行 rehash 操作。
• 当负载因子大于等于 5 时，此时说明哈希冲突非常严重了，不管有没有有在执行 RDB 快照或 AOF 重写，都会强制进行 rehash 操作。

整数集合intset

整数集合是 Set 对象的底层实现之一。当一个 Set 对象只包含整数值元素，并且元素数量不时，就会使用整数集这个数据结构作为底层实现。

整数集合(intset)并不是一个基础的数据结构，而是Redis自己设计的一种存储结构

整数集合结构设计

整数集合本质上是一块连续内存空间，它的结构定义如下：

typedef struct intset {
    //编码方式
    uint32_t encoding;
    //集合包含的元素数量
    uint32_t length;
    //保存元素的数组
    int8_t contents[];
} intset;

• contents数组是整数集合的底层实现，整数集合的每个元素都是 contents数组的个数组项(item),各个项在数组中按值的大小从小到大有序地排列,并且数组中不包含任何重复项。
• length属性记录了数组的长度。
• intset结构将contents属性声明为int8_t类型的数组,但实际上 contents数组并不保存任何int8t类型的值, contents数组的真正类型取决于encoding属性的值。
  • 如果 encoding 属性值为 INTSET_ENC_INT16，那么 contents 就是一个 int16_t 类型的数组，数组中每一个元素的类型都是 int16_t；
  • 如果 encoding 属性值为 INTSET_ENC_INT32，那么 contents 就是一个 int32_t 类型的数组，数组中每一个元素的类型都是 int32_t；
  • 如果 encoding 属性值为 INTSET_ENC_INT64，那么 contents 就是一个 int64_t 类型的数组，数组中每一个元素的类型都是 int64_t；

整数集合的升级操作

如上图，为一int16_t类型的整数集合，我们可以看到数组中存储了5个int16_t类型的整数，它们按照从小到大的顺序依次排列。这个时候我们思考一个问题。如果这个时候存入一个int32_t类型的整数会怎么样？内存溢出？这个时候就要提到整数集合的升级。

整数集合会有一个升级规则，就是当我们将一个新元素加入到整数集合里面，如果新元素的类型（int32_t）比整数集合现有所有元素的类型（int16_t）都要长时，整数集合需要先进行升级，也就是按新元素的类型（int32_t）扩展 contents 数组的空间大小，然后才能将新元素加入到整数集合里，当然升级的过程中，也要维持整数集合的有序性。

步骤如下：

• 根据新元素的类型,扩展整数集合底层数组的空间大小,并为新元素分配空间。
• 将底层数组现有的所有元素都转换成与新元素相同的类型,并将类型转换后的元素放置到正确的位上,而且在- 放置元素的过程中,需要继续维持底层数组的有序性质不变。
  将新元素添加到底层数组里面。

整数集合升级有什么好处呢？

如果要让一个数组同时可能会保存 int16_t、int32_t、int64_t 类型的元素，最简单做法就是直接使用 int64_t 类型的数组。不过这样的话，当如果元素都是 int16_t 类型的，就会造成内存浪费的情况。

整数集合升级就能避免这种情况，如果一直向整数集合添加 int16_t 类型的元素，那么整数集合的底层实现就一直是用 int16_t 类型的数组，只有在我们要将 int32_t 类型或 int64_t 类型的元素添加到集合时，才会对数组进行升级操作。

因此，整数集合升级的好处是节省内存资源。

整数集合支持降级操作吗？

不支持降级操作，一旦对数组进行了升级，就会一直保持升级后的状态。比如前面的升级操作的例子，如果删除了 65535 元素，整数集合的数组还是 int32_t 类型的，并不会因此降级为 int16_t 类型。

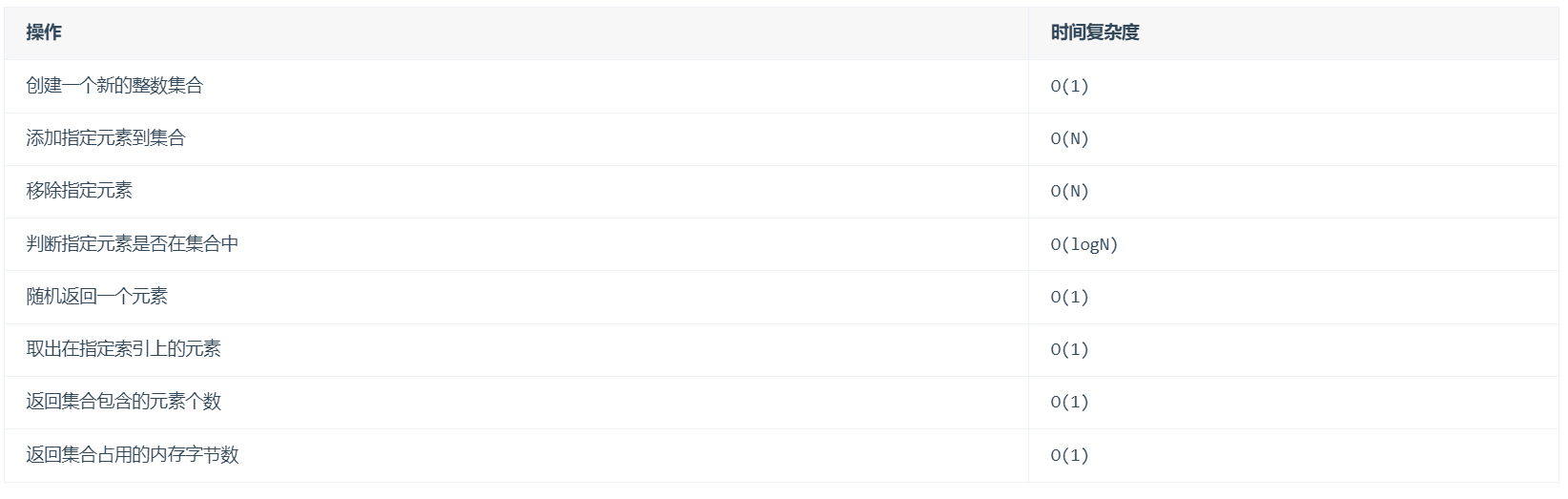

时间复杂度

跳表skiplist

Redis 只有在 Zset 对象的底层实现用到了跳表，跳表的优势是能支持平均 O(logN) 复杂度的节点查找。

Zset 对象是唯一一个同时使用了两个数据结构来实现的 Redis 对象，这两个数据结构一个是跳表，一个是哈希表。这样的好处是既能进行高效的范围查询，也能进行高效单点查询。

typedef struct zset {
    dict *dict;
    zskiplist *zsl;
} zset;

Zset 对象能支持范围查询（如 ZRANGEBYSCORE 操作），这是因为它的数据结构设计采用了跳表，而又能以常数复杂度获取元素权重（如 ZSCORE 操作），这是因为它同时采用了哈希表进行索引。

接下来，详细的说下跳表。

先介绍下什么是通用的跳表结构

对于一个单链表来讲，即便链表中存储的数据是有序的，如果我们要想在其中查找某个数据，也只能从头到尾遍历链表。这样查找效率就会很低，时间复杂度会很高，是 O(n)。
如果我们想要提高其查找效率，可以考虑在链表上建索引的方式。每两个结点提取一个结点到上一级，我们把抽出来的那一级叫作索引。

这个时候，我们假设要查找节点8，我们可以先在索引层遍历，当遍历到索引层中值为 7 的结点时，发现下一个节点是9，那么要查找的节点8肯定就在这两个节点之间。我们下降到链表层继续遍历就找到了8这个节点。原先我们在单链表中找到8这个节点要遍历8个节点，而现在有了一级索引后只需要遍历五个节点。

从这个例子里，我们看出，加来一层索引之后，查找一个结点需要遍的结点个数减少了，也就是说查找效率提高了，同理再加一级索引。

从图中我们可以看出，查找效率又有提升。在例子中我们的数据很少，当有大量的数据时，我们可以增加多级索引，其查找效率可以得到明显提升。

像这种链表加多级索引的结构，就是跳跃表！

redis的跳表结构设计

那跳表节点是怎么实现多层级的呢？这就需要看「跳表节点」的数据结构了，如下：

typedef struct zskiplistNode {
    //Zset 对象的元素值
    sds ele;
    //元素权重值
    double score;
    //后向指针
    struct zskiplistNode *backward;

    //节点的level数组，保存每层上的前向指针和跨度
    struct zskiplistLevel {
        struct zskiplistNode *forward;
        unsigned long span;
    } level[];
} zskiplistNode;

Zset 对象要同时保存元素和元素的权重，对应到跳表节点结构里就是 sds 类型的 ele 变量和 double 类型的 score 变量。每个跳表节点都有一个后向指针，指向前一个节点，目的是为了方便从跳表的尾节点开始访问节点，这样倒序查找时很方便。

跳表是一个带有层级关系的链表，而且每一层级可以包含多个节点，每一个节点通过指针连接起来，实现这一特性就是靠跳表节点结构体中的zskiplistLevel 结构体类型的 level 数组。

level 数组中的每一个元素代表跳表的一层，也就是由 zskiplistLevel 结构体表示，比如 leve[0] 就表示第一层，leve[1] 就表示第二层。zskiplistLevel 结构体里定义了「指向下一个跳表节点的指针」和「跨度」，跨度时用来记录两个节点之间的距离。

比如，下面这张图，展示了各个节点的跨度。

第一眼看到跨度的时候，以为是遍历操作有关，实际上并没有任何关系，遍历操作只需要用前向指针就可以完成了。

跨度实际上是为了计算这个节点在跳表中的排位。具体怎么做的呢？因为跳表中的节点都是按序排列的，那么计算某个节点排位的时候，从头节点点到该结点的查询路径上，将沿途访问过的所有层的跨度累加起来，得到的结果就是目标节点在跳表中的排位。

举个例子，查找图中节点 3 在跳表中的排位，从头节点开始查找节点 3，查找的过程只经过了一个层（L3），并且层的跨度是 3，所以节点 3 在跳表中的排位是 3。

另外，图中的头节点其实也是 zskiplistNode 跳表节点，只不过头节点的后向指针、权重、元素值都会被用到，所以图中省略了这部分。

问题来了，由谁定义哪个跳表节点是头节点呢？这就介绍「跳表」结构体了，如下所示：

typedef struct zskiplist {
    struct zskiplistNode *header, *tail;
    unsigned long length;
    int level;
} zskiplist;

跳表结构里包含了：

跳表的头尾节点，便于在O(1)时间复杂度内访问跳表的头节点和尾节点；

跳表的长度，便于在O(1)时间复杂度获取跳表节点的数量；

跳表的最大层数，便于在O(1)时间复杂度获取跳表中层高最大的那个节点的层数量；

跳表节点查询过程

查找一个跳表节点的过程时，跳表会从头节点的最高层开始，逐一遍历每一层。在遍历某一层的跳表节点时，会用跳表节点中的 SDS 类型的元素和元素的权重来进行判断，共有两个判断条件：

• 如果当前节点的权重「小于」要查找的权重时，跳表就会访问该层上的下一个节点。

• 如果当前节点的权重「等于」要查找的权重时，并且当前节点的 SDS 类型数据「小于」要查找的数据时，跳表就会访问该层上的下一个节点。

如果上面两个条件都不满足，或者下一个节点为空时，跳表就会使用目前遍历到的节点的 level 数组里的下一层指针，然后沿着下一层指针继续查找，这就相当于跳到了下一层接着查找。

举个例子，下图有个 3 层级的跳表。

如果要查找「元素：abcd，权重：4」的节点，查找的过程是这样的：

• 先从头节点的最高层开始，L2 指向了「元素：abc，权重：3」节点，这个节点的权重比要查找节点的小，所以要访问该层上的下一个节点；

• 但是该层上的下一个节点是空节点，于是就会跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[1];

• 「元素：abc，权重：3」节点的 leve[1] 的下一个指针指向了「元素：abcde，权重：4」的节点，然后将其和要查找的节点比较。虽然「元素：abcde，权重：4」的节点的权重和要查找的权重相同，但是当前节点的 SDS 类型数据「大于」要查找的数据，所以会继续跳到「元素：abc，权重：3」节点的下一层去找，也就是 leve[0]；

• 「元素：abc，权重：3」节点的 leve[0] 的下一个指针指向了「元素：abcd，权重：4」的节点，该节点正是要查找的节点，查询结束。

跳表节点层数设置

跳表的相邻两层的节点数量的比例会影响跳表的查询性能。

举个例子，下图的跳表，第二层的节点数量只有 1 个，而第一层的节点数量有 6 个。

这时，如果想要查询节点 6，那基本就跟链表的查询复杂度一样，就需要在第一层的节点中依次顺序查找，复杂度就是 O(N) 了。所以，为了降低查询复杂度，我们就需要维持相邻层结点数间的关系。

跳表的相邻两层的节点数量最理想的比例是 2:1，查找复杂度可以降低到 O(logN)。

下图的跳表就是，相邻两层的节点数量的比例是 2 : 1。

那怎样才能维持相邻两层的节点数量的比例为 2 : 1 呢？

如果采用新增节点或者删除节点时，来调整跳表节点以维持比例的方法的话，会带来额外的开销。

Redis 则采用一种巧妙的方法是，跳表在创建节点的时候，随机生成每个节点的层数，并没有严格维持相邻两层的节点数量比例为 2 : 1 的情况。

具体的做法是，跳表在创建节点时候，会生成范围为[0-1]的一个随机数，如果这个随机数小于 0.25（相当于概率 25%），那么层数就增加 1 层，然后继续生成下一个随机数，直到随机数的结果大于 0.25 结束，最终确定该节点的层数。

这样的做法，相当于每增加一层的概率不超过 25%，层数越高，概率越低，层高最大限制是 64。

常规操作时间复杂度

listpack——对压缩列表的升级

quicklist 虽然通过控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来减少连锁更新带来的性能影响，但是并没有完全解决连锁更新的问题。

因为 quicklistNode 还是用了压缩列表来保存元素，压缩列表连锁更新的问题，来源于它的结构设计，所以要想彻底解决这个问题，需要设计一个新的数据结构。

于是，Redis 在 5.0 新设计一个数据结构叫 listpack，目的是替代压缩列表，它最大特点是 listpack 中每个节点不再包含前一个节点的长度了，压缩列表每个节点正因为需要保存前一个节点的长度字段，就会有连锁更新的隐患。

我看了 Redis 的 Github，在最新 6.2 发行版本中，Redis Hash 对象、Set 对象的底层数据结构的压缩列表还未被替换成 listpack，而 Redis 的最新代码（还未发布版本）已经将所有用到压缩列表底层数据结构的 Redis 对象替换成 listpack 数据结构来实现，估计不久将来，Redis 就会发布一个将压缩列表为 listpack 的发行版本。
redis7.0已经替代为listpack了

listpack 结构设计
listpack 采用了压缩列表的很多优秀的设计，比如还是用一块连续的内存空间来紧凑地保存数据，并且为了节省内存的开销，listpack 节点会采用不同的编码方式保存不同大小的数据。

我们先看看 listpack 结构：

listpack 头包含两个属性，分别记录了 listpack 总字节数和元素数量，然后 listpack 末尾也有个结尾标识。图中的 listpack entry 就是 listpack 的节点了。

每个 listpack 节点结构如下：

主要包含三个方面内容：

• encoding，定义该元素的编码类型，会对不同长度的整数和字符串进行编码；

• data，实际存放的数据；

• len，encoding+data的总长度；

可以看到，listpack 没有压缩列表中记录前一个节点长度的字段了，listpack 只记录当前节点的长度，当我们向 listpack 加入一个新元素的时候，不会影响其他节点的长度字段的变化，从而避免了压缩列表的连锁更新问题。

listpack可以向前遍历么？可以！
虽然 listpack 没有了指向尾部节点的偏移量，但是同样可以快速找到 listpack 的尾部节点，方式是通过 总字节长度属性的值，可以直接获取到 listpack 的尾部，然后根据 entry 元素尾部的 length 属性，就可以找到尾部 entry 的起始地址了。

listpack的len和encoding属性设计比较复杂 比如len不是直接存长度 具体看https://blog.youkuaiyun.com/joeyhhhhh/article/details/147384794

quicklist——链表和listpack的合二为一

之前我们提到了链表和压缩列表这两种数据结构，他们是Redis List(列表)对象的底层实现方式。但是考虑到

• 链表的附加空间相对太高，prev 和 next 指针就要占去 16 个字节 (64bit 系统的指针是 8 个字节)，另外每个节点的内存都是单独分配，会加剧内存的碎片化，影响内存管理效率。
• 压缩列表会有连锁更新问题
  因此Redis3.2版本开始对列表数据结构进行了改造，使用 quicklist 代替了 ziplist 和 linkedlist.

其实 quicklist 就是「双向链表 + 压缩列表」组合，因为一个 quicklist 就是一个链表，它将 linkedList 按段切分，每一段使用 zipList 来紧凑存储，多个 zipList 之间使用双向指针串接起来。

quicklist 如何解决压缩列表的连锁更新问题呢？通过控制每个链表节点中的压缩列表的大小或者元素个数，来规避连锁更新的问题。因为压缩列表元素越少或越小，连锁更新带来的影响就越小，从而提供了更好的访问性能。

quicklist 结构设计

这是7.0之前的图
redis7.0后 把ziplist换成listpack了

quicklist 的结构体跟链表的结构体类似，都包含了表头和表尾，区别在于 quicklist 的节点是 quicklistNode。

typedef struct quicklist {
    //quicklist的链表头
    quicklistNode *head;      //quicklist的链表头
    //quicklist的链表头
    quicklistNode *tail;
    //所有压缩列表中的总元素个数
    unsigned long count;
    //quicklistNodes的个数
    unsigned long len;
    ...
} quicklist;

接下来看看，quicklistNode 的结构定义：

typedef struct quicklistNode {
    //前一个quicklistNode
    struct quicklistNode *prev;     //前一个quicklistNode
    //下一个quicklistNode
    struct quicklistNode *next;     //后一个quicklistNode
    //quicklistNode指向的压缩列表
    unsigned char *zl;
    //压缩列表的的字节大小
    unsigned int sz;
    //压缩列表的元素个数
    unsigned int count : 16;        //ziplist中的元素个数
    ....
} quicklistNode;

可以看到，quicklistNode 结构体里包含了前一个节点和下一个节点指针，这样每个 quicklistNode 形成了一个双向链表。但是链表节点的元素不再是单纯保存元素值，而是保存了一个压缩列表，所以 quicklistNode 结构体里有个指向压缩列表的指针 *zl。

我画了一张图，方便你理解 quicklist 数据结构。

在向 quicklist 添加一个元素的时候，不会像普通的链表那样，直接新建一个链表节点。而是会检查插入位置的压缩列表是否能容纳该元素，如果能容纳就直接保存到 quicklistNode 结构里的压缩列表，如果不能容纳，才会新建一个新的 quicklistNode 结构。

quicklist 会控制 quicklistNode 结构里的压缩列表的大小或者元素个数，来规避潜在的连锁更新的风险，但是这并没有完全解决连锁更新的问题。

复杂度

参考资料

https://blog.youkuaiyun.com/qq_35040959/article/details/145187285
小林coding
