静态路由技术

定义：

一种路由的方式，路由项由手动配置，而非动态决定。与动态路由不同，静态路由是固定的，不会改变，即使网络状况已经改变或是重新被组态。一般来说，静态路由是由网络管理员逐项加入路由表。

关于路由器

路由器负责数据的高速转发，故路由器之间建议不能接用户

路由器作用：

用于不同网络之间的互联
为其所承载的流量进行路径的选择

路由器工作原理：

路由器收到数据包之后，会查看目标其IP地址，会查询本地路由表，若表中记录有趣网目标的路径，则无条件转发：若没有去往目标的路径，则直接丢弃
。默认仅具有直连路由，所有非直连的网络范围为未知路径，
获取未知路径的方式：1）静态路由——管理员手工配置（仙人指路）
2）动态路由——路由器之间运行某种协议（算法），自行协商出路径

为什么需要静态路由技术？

其网络安全保密性高。动态路由因为需要路由器之间频繁地交换各自的路由表，而对路由表的分析可以揭示网络的拓扑结构和网络地址等信息。因此，网络出于安全方面的考虑也可以采用静态路由。不占用网络带宽，因为静态路由不会产生更新流量。

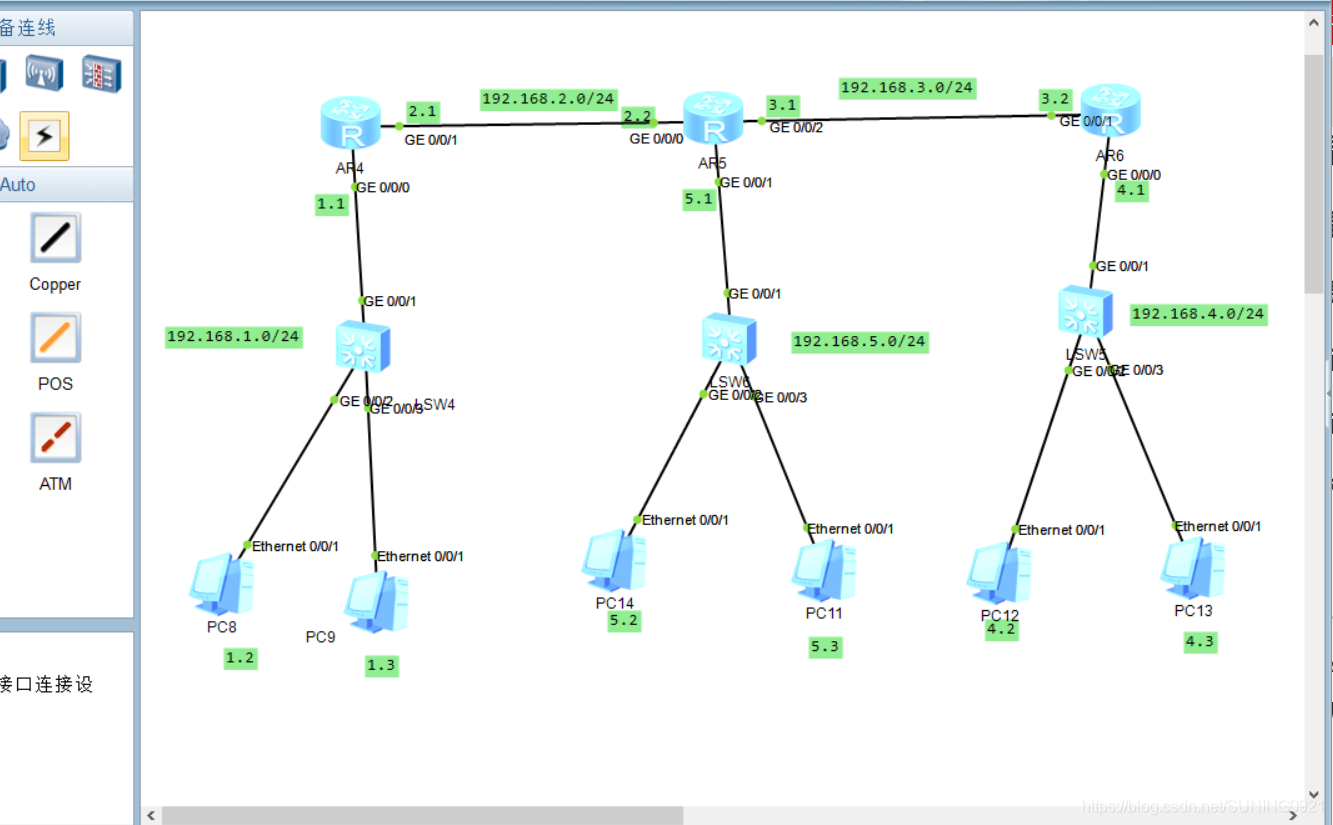

网络组建步骤1）拓扑设计（如下图所示）

E

2）IP地址规划——按照拓扑中划分的网络范围，规划网络为不同的IP地址注：

其中AR1，AR2，AR3分别更名为r1，r2,，r3

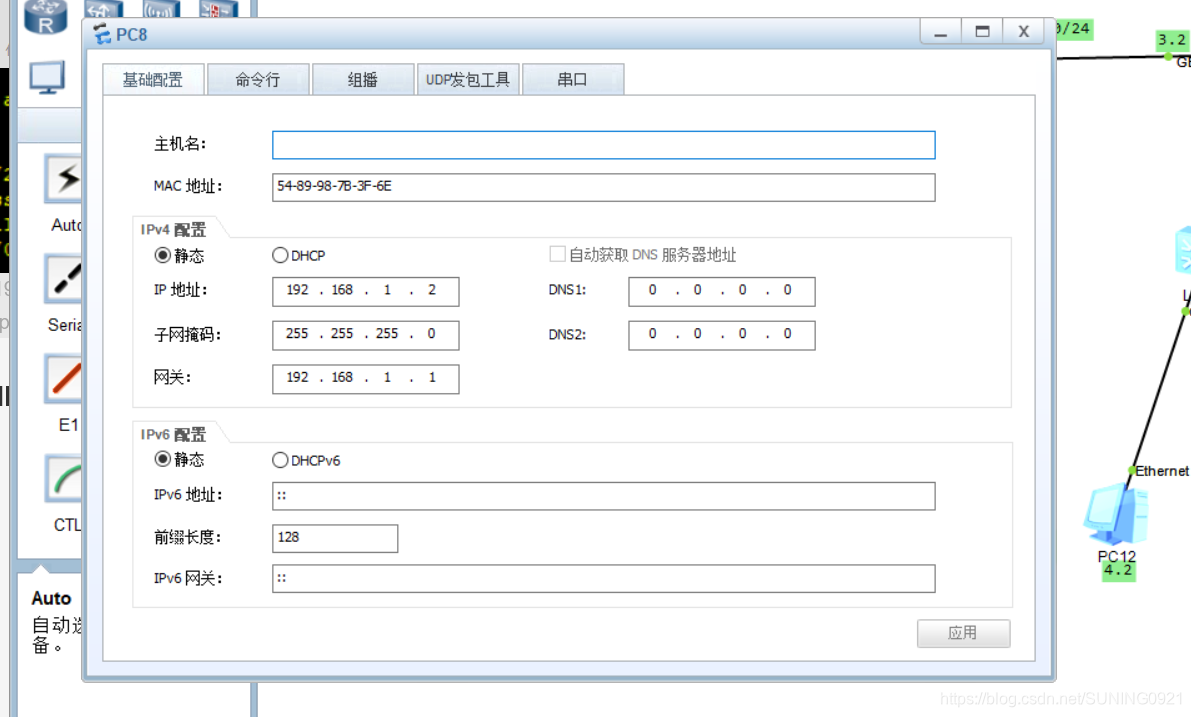

3）配置1>配置各个节点的IP地址

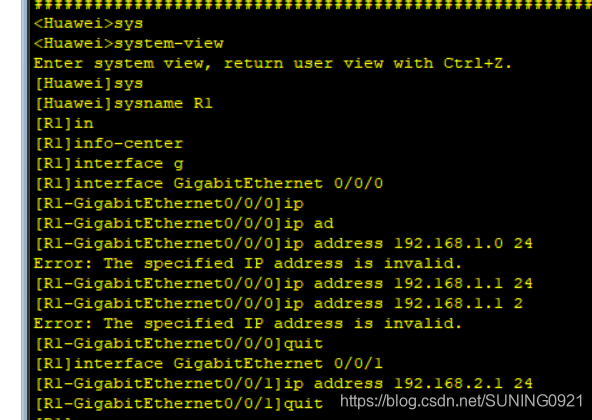

配置AR1的0/0/0和0/0/1两个接口的IP地址

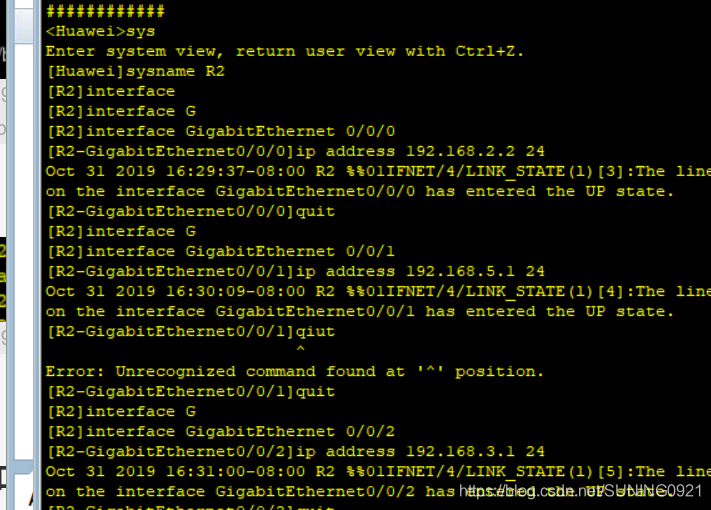

配置AR2的0/0/0,0/0/1,0/0/2三个接口的IP地址

配置AR1的0/0/0和0/0/1两个接口的IP地址

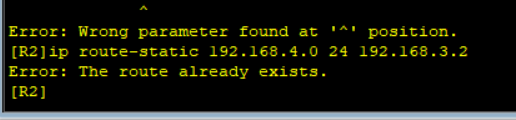

2>路由——全网可达

AR1

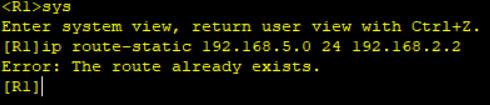

由192.168.1.0 24到192.168.5.0 24

由192.168.5.0 24到192.168.4.0 24

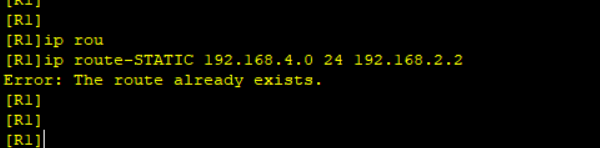

由192.168.1.0 24到192.168.4.0 24

由192.168.5.0到192.168.1.0

由196.168.4.0到192.168.1.0

由196.168.4.0到1962.168.5.0

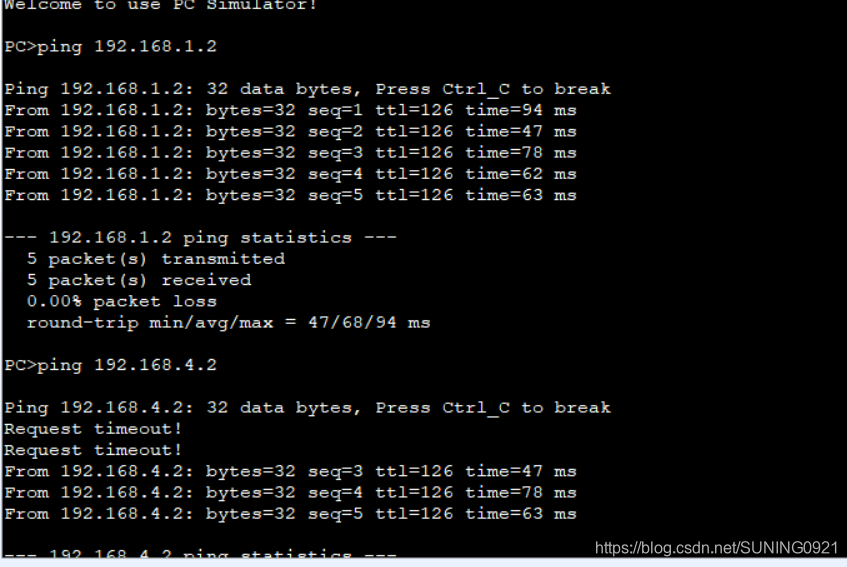

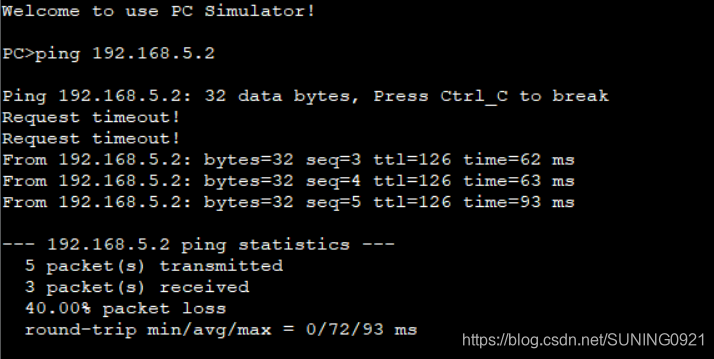

3>测试——ping（最低要求）

PC8与PC14连接
192.168.1.2 24——————192.168.5.2 24

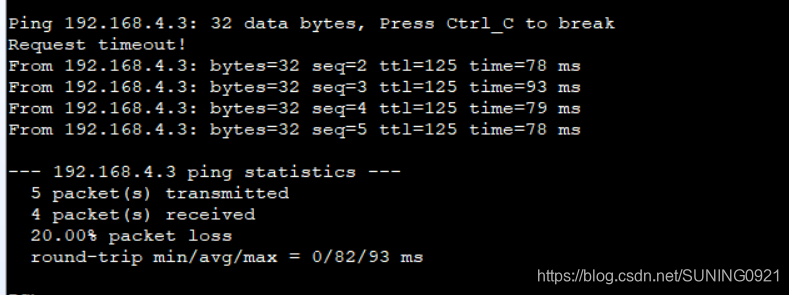

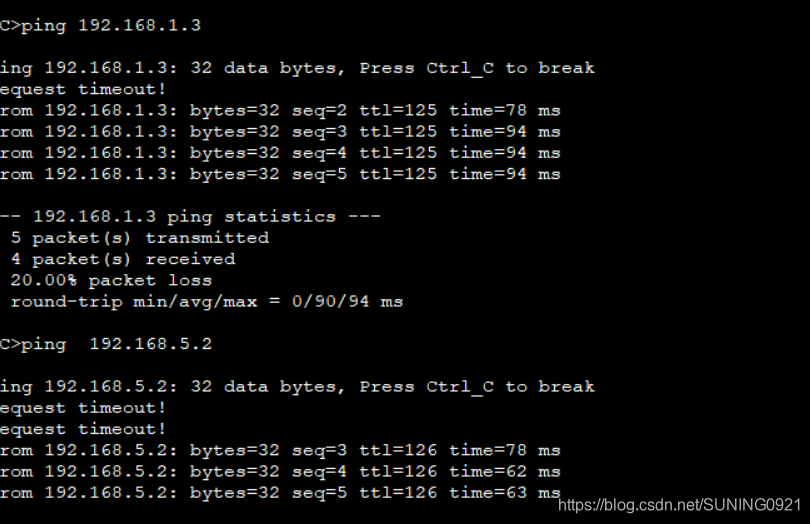

PC8与PC13连接
192.168.1.2 24——————192.168.4.3 24

192.168.5.2 24——————192.168.1.2 24 和 192.168.5.2 24-----
—192.168.4.2

192.168.4.2 24——————192.168.5.2 24 192.168.4.2 24——————192.168.11.3 24

已实现全网互通！

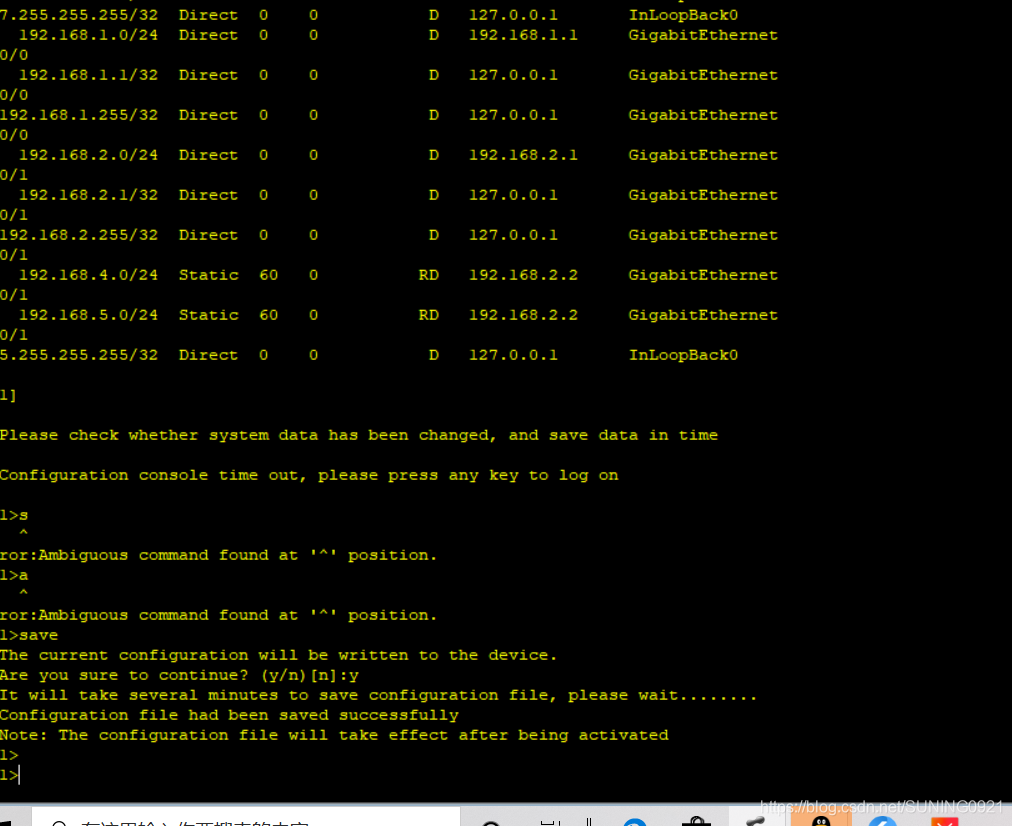

r1的路由表情况

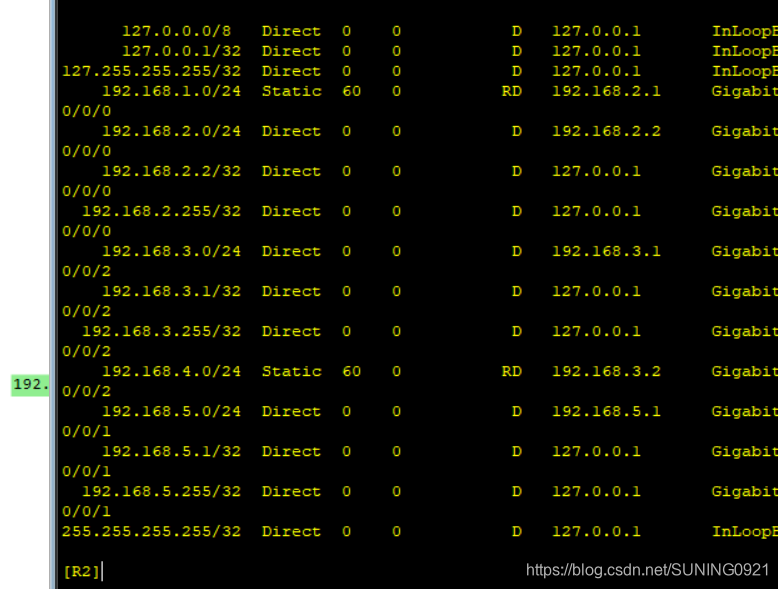

r2的路由表情况

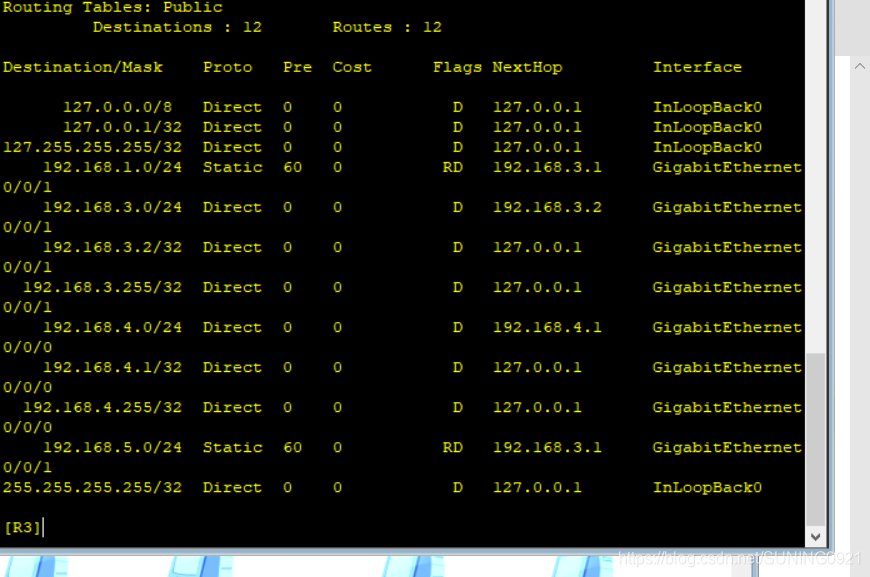

r3的路由表情况

收尾

如图所示，
[r1]quit
< r1>save
保持各端口配置结束
