MATLAB解决subplot绘图时的大片空白

最新推荐文章于 2025-06-01 14:37:53 发布

原创最新推荐文章于 2025-06-01 14:37:53 发布 · 3.7k 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #图像处理

文章介绍了在MATLAB中使用subplot函数产生大量图片时出现的空白问题，并提供了两种解决方案。一种是采用自定义的subplot函数，通过调整尺寸信息来改善布局。另一种是利用tiledlayout函数，它允许更灵活的图像间隔设置，且无需额外导入函数，使用简便。tiledlayout还支持设置图片间的间距和与窗口边界的padding，并能为所有图片添加公共标题。

subplot在输出多个图片时，会出现大片空白的情况，当图片数量较多时，会非常影响观感。

解决方式有两种：

一、一种是在优快云上找大佬们自己重写的类subplot函数，除了subplot原本的输入外，还需输入一些尺寸信息，能够很好的解决该问题，这里为大家提供一个博主的链接。

matlab控制图像的边界(margin), subplot的间距(gap)--五道口纳什

二、第二种方式是抛弃subplot函数，使用matlab的另一种窗口分割函数：tiledlayout，使用方式和subplot很相近，而且用matlab自带的函数，不需要在每个工作文件夹中都将方法一的函数扔进去，使用起来更加方便。

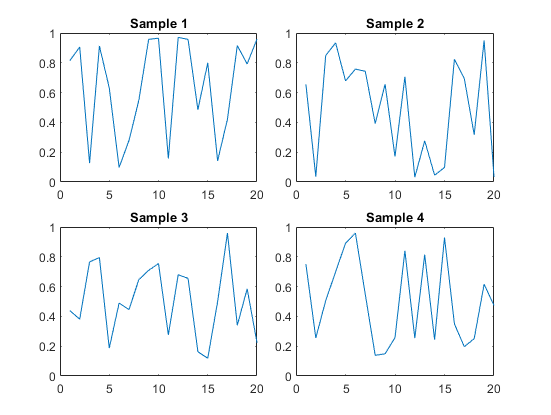

下面是方法二的实例：

t = tiledlayout(2,2,'TileSpacing','Compact');

% Tile 1
nexttile
plot(rand(1,20))
title('Sample 1')

% Tile 2
nexttile
plot(rand(1,20))
title('Sample 2')

% Tile 3
nexttile
plot(rand(1,20))
title('Sample 3')

% Tile 4
nexttile
plot(rand(1,20))
title('Sample 4')

当然在每个图片都可以为他们设置标题，x轴标题和y轴标题。参数中的'TileSapcing'是指图片之间的间距，另一个参数是'padding'，是指图片与窗口边界的间距，他们都有三个属性：'normal', 'compact', 'none'，如果不对他们进行设置，则默认为'normal'。

除了这些，tiledlayout还能为图片提供公用的大标题：

title(t,'Size vs. Distance')
xlabel(t,'Distance (mm)')
ylabel(t,'Size (mm)')
