锂电池接入保护电路后,为什么保护IC会关断充电FET?

原文出自微信公众号【小小的电子之路】

最近设计了一块3S锂电池保护电路板,在测试的时候发现,虽然各电芯电压均在4.15V左右,但是在电池接入电路之后,电路板上的充电MOS一直被保护IC驱动在关断状态而放电MOS状态正常,一直被驱动在导通状态。这是为什么呢?

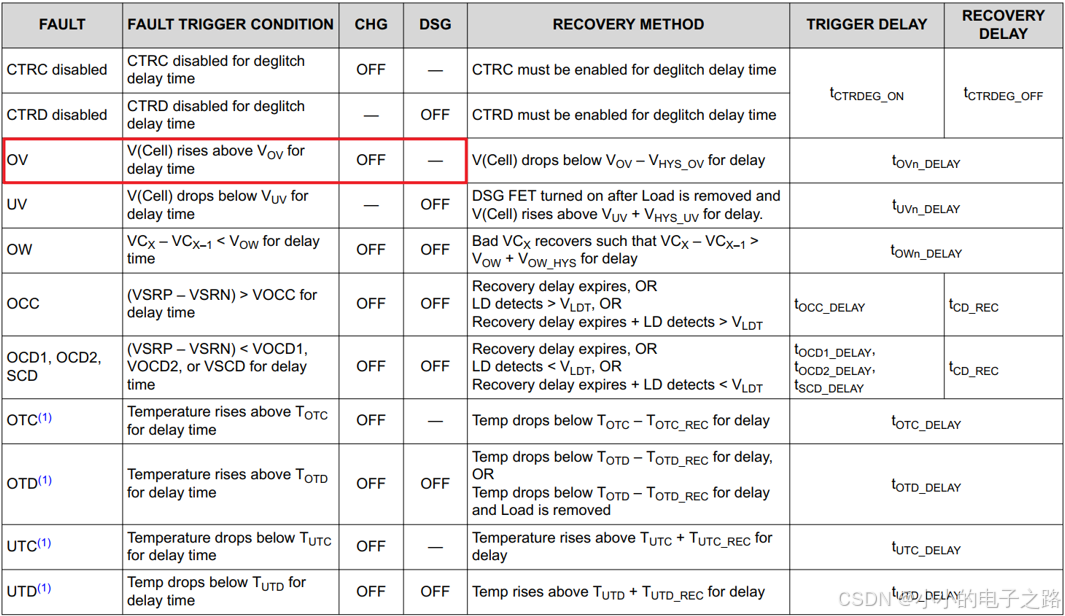

芯片数据手册显示,在温度正常时,能够导致这种情况的原因只有电芯过压,但电芯实际电压均在4.15V左右,并没有达到过压阈值,不过保险起见,还是进一步用万用表直接测试了芯片电芯电压检测引脚的电压值。

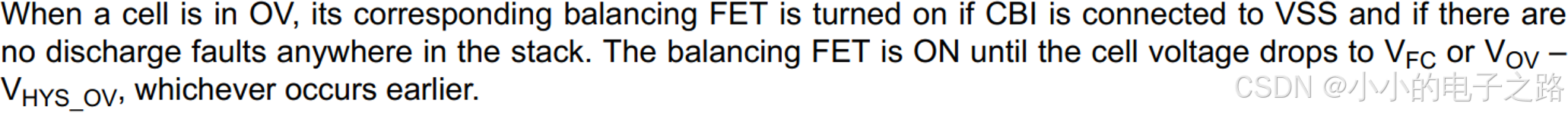

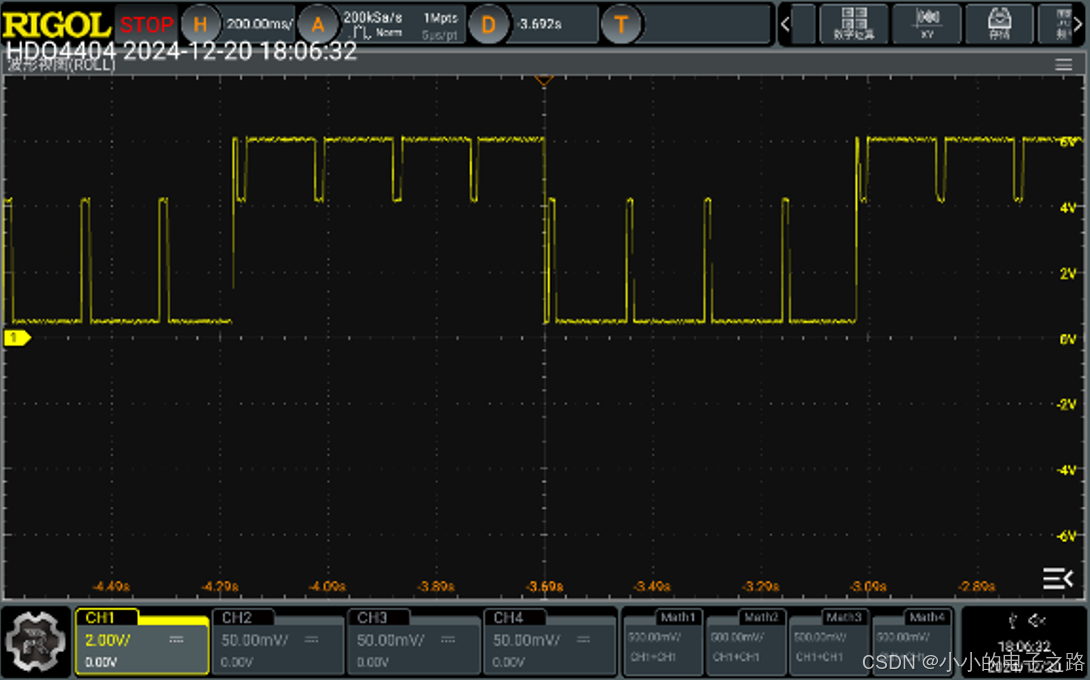

测试结果显示,电压一直在波动状态,因此,使用示波器进一步测试,结果显示,芯片正在对电池电芯进行电压均衡。这一现象使充电MOS关断的原因有了解释,确实是电芯过压,因为数据手册显示,虽然电压均衡的条件之一是在充电状态下,但是,如果有电芯过压,即使没有在充电状态,芯片也会进行电压均衡。

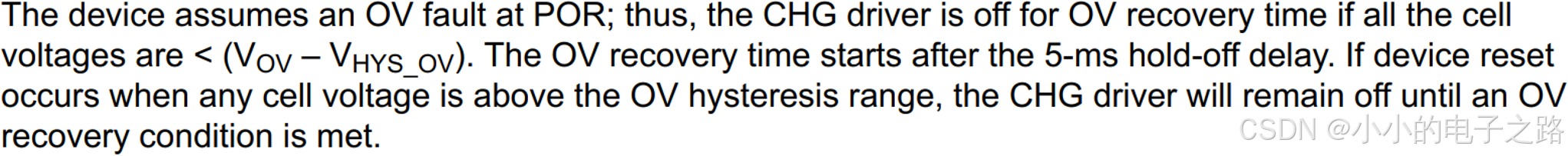

但是,问题又来了,电芯电压均在正常水平,并没有出现过压情况,那为什么芯片认为有过压发生?这个问题同样可以在数据手册里找到答案,手册中显示,在芯片上电复位后,默认电芯过压,暂时关断充电MOS,直至电压满足过压恢复条件。

总结来说,出现本文开头描述现象的原因是:当电池接入电路后,芯片上电复位,默认发生电芯过压,关断充电MOS,而此时电芯电压又在4.15V左右,并未满足过压恢复条件,因此芯片持续关断充电MOS,并开启电芯电压均衡,直至电压满足过压恢复条件。
