PSpice学习笔记 - TI器件模型导入

原文出自微信公众号【小小的电子之路】

电路功能仿真是电路设计过程中非常重要的一环，由于大部分仿真软件都不会自动更新器件模型，因此，为保证仿真结果的准确性，有时候就需要使用者手动更新器件模型，下面就介绍一下如何在PSpice中更新TI的器件模型。

TI的仿真模型与PSpice的兼容性是非常好的，在官网下载后直接就能使用，基本不需要任何修改。

一、模型导入

1、在TI官网下载器件对应的仿真模型，文件类型为压缩包文件；

2、打开Capture CIS;

3、在Capture CIS中打开模型对应的OLB文件；

4、打开后可以看到器件的原理图形状，根据使用习惯修改即可，至此模型导入完成；

二、模型验证

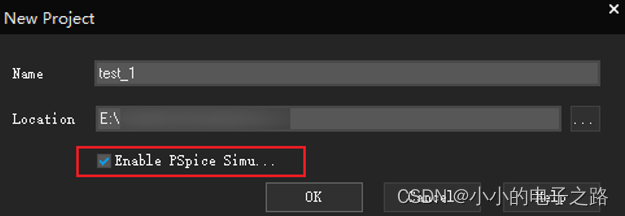

5、在Capture CIS中新建工程，注意使能PSpice仿真；

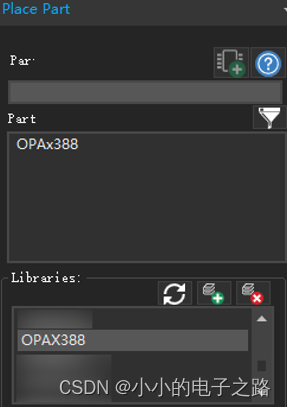

6、在Libraries中添加模型对应的OLB文件；

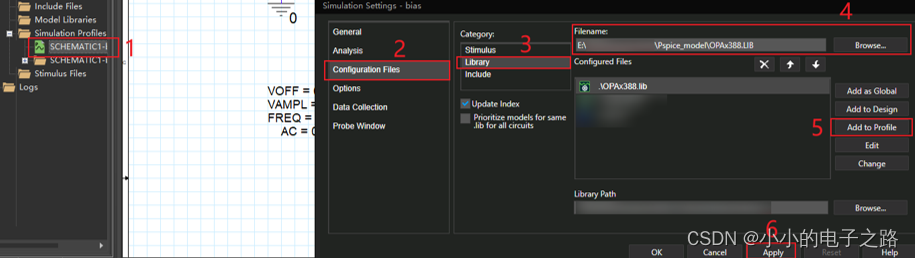

7、在仿真中添加模型对应的lib文件；

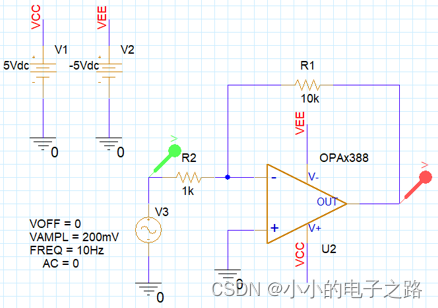

8、绘制一个简单的原理图；

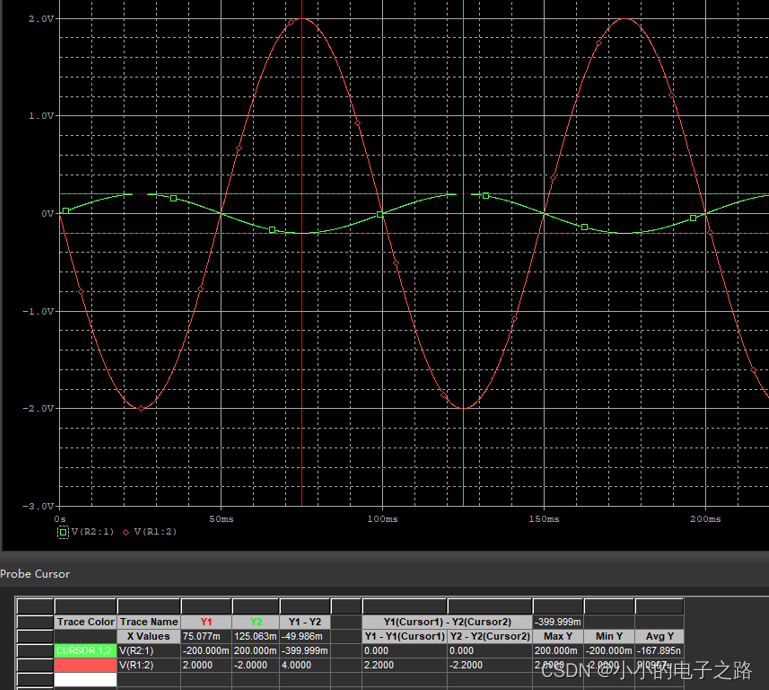

9、运行仿真，仿真结果与预期相符，模型导入成功。
