DCDC降压BUCK电路参数计算

一、周期计算

以电感为切入点,计算DCDC电路的导通/断开周期。
在这里插入图片描述

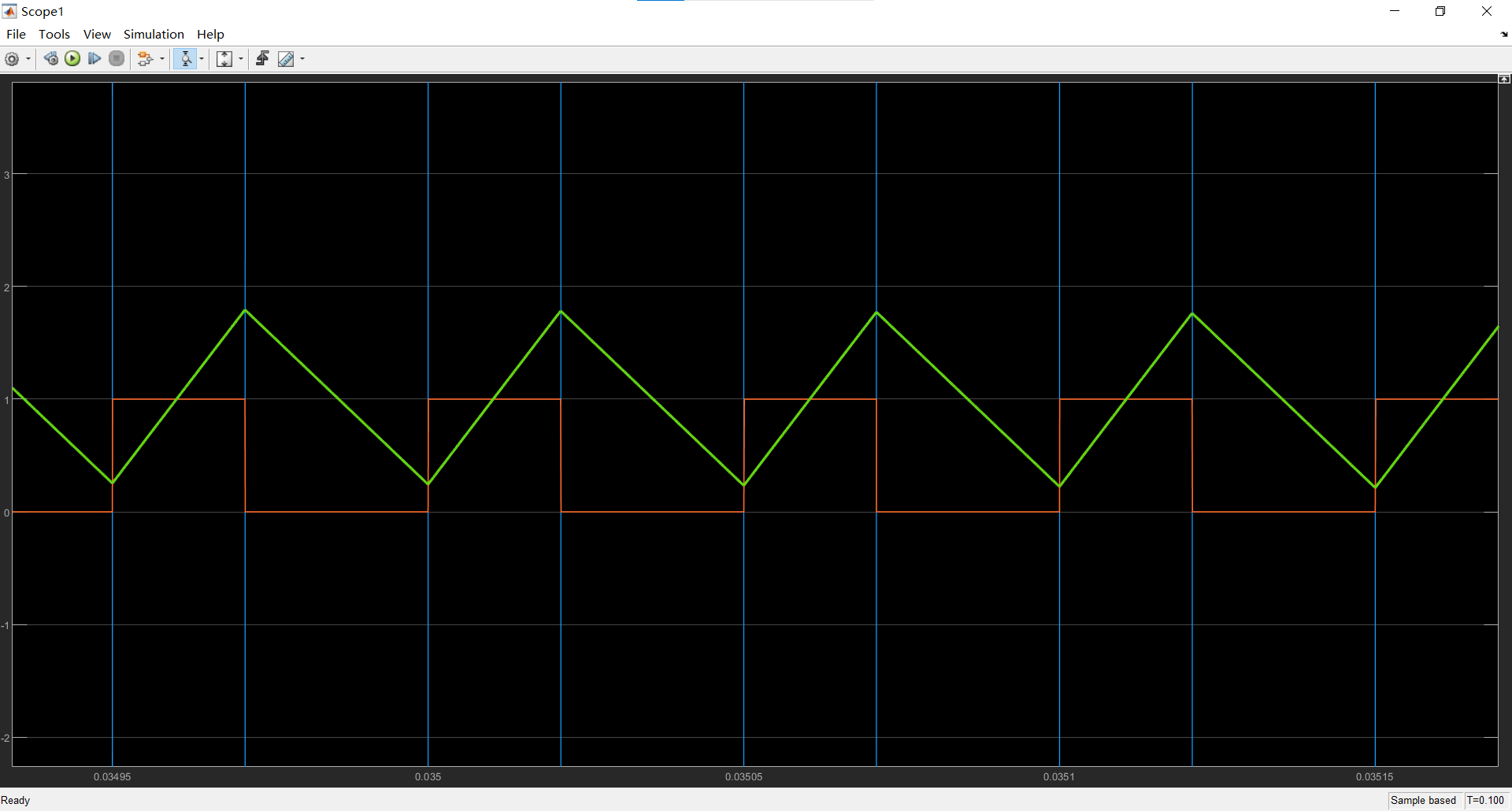

电感电流导通和关断周期变化

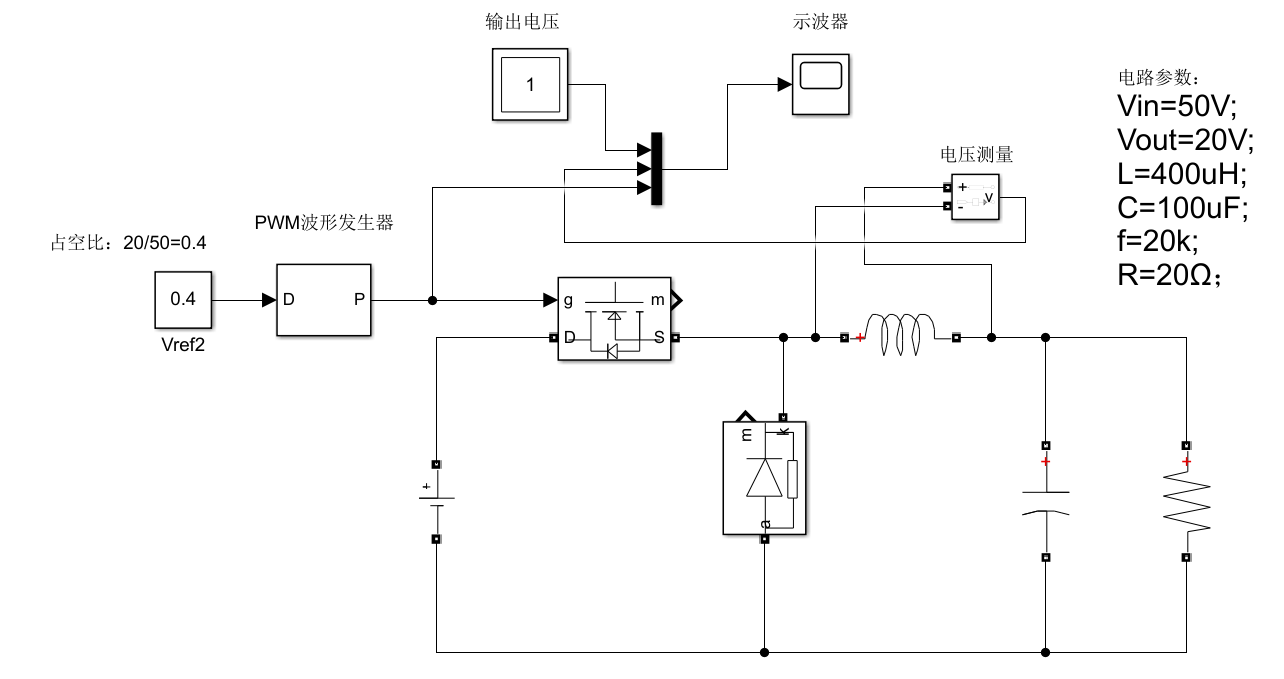

Fig 1为降压转换器基本电路。
一个周期T分为开关管导通周期D和开关管断开周期1-D。
开关管导通周期,二级管关断,电感两端的电压为:
Ldio/dt=(Vin-Vout)
电感电流增大量:
▲io=(Vin-Vout)dt/L=(Vin-Vout)TD/L
开关管断开周期,,电感放电,二级管导通,电感两端电压为:
L
dic/dt=(Vout+Vd)
电感电流减少量:
▲ic=(Vout+Vd)dt/L=(Vout+Vd)T(1-D)/L
根据伏秒平衡法则,一周内电感电流增大量=电感电流减少量
▲io=▲ic
(Vin-Vout)TD=(Vout+Vd)T(1-D)
忽略二级管导通电压后:
(Vin-Vout)TD=Vout
T
(1-D)
式中,周期T=1/Fsw,Fsw为DCDC电路的开关频率。
根据上式可求得导通周期占空比为
Vout=VinD
D=Vout/Vin
导通周期时间Ton=D
T
关断周期时间Toff=(1-D)*T

二、电感参数计算

电感电流由平均电流IL、纹波电流▲IL、峰值电流ILp组成。
电感平均电流等于负载电流:IL=Iout;
开关管导通期间电感两端电压为:U=Vin-Vout;
根据U=Ldi/dt可求得电感纹波电流为:
▲IL=di=dt
U/L=Ton*(Vin-Vout)/L
电感峰值电流:ILp=IL+▲IL/2
在这里插入图片描述
电感的纹波电流:▲IL=r*IL
式中,r为纹波电流比,一般取0.2~0.4.
整理上述公式可求得电感计算公式为:
L=(Vin-Vout)×Vout/(Vin×Fsw×r×Iout)

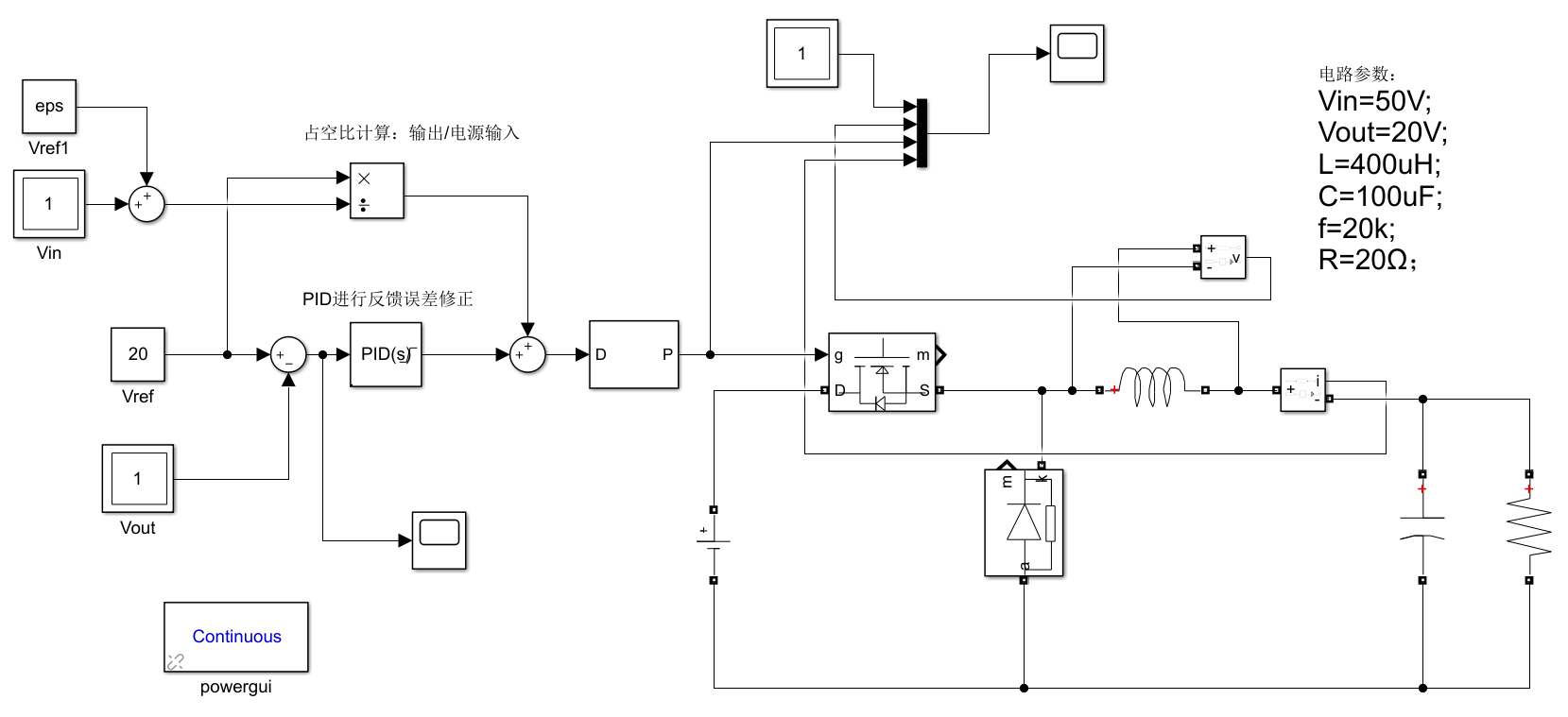

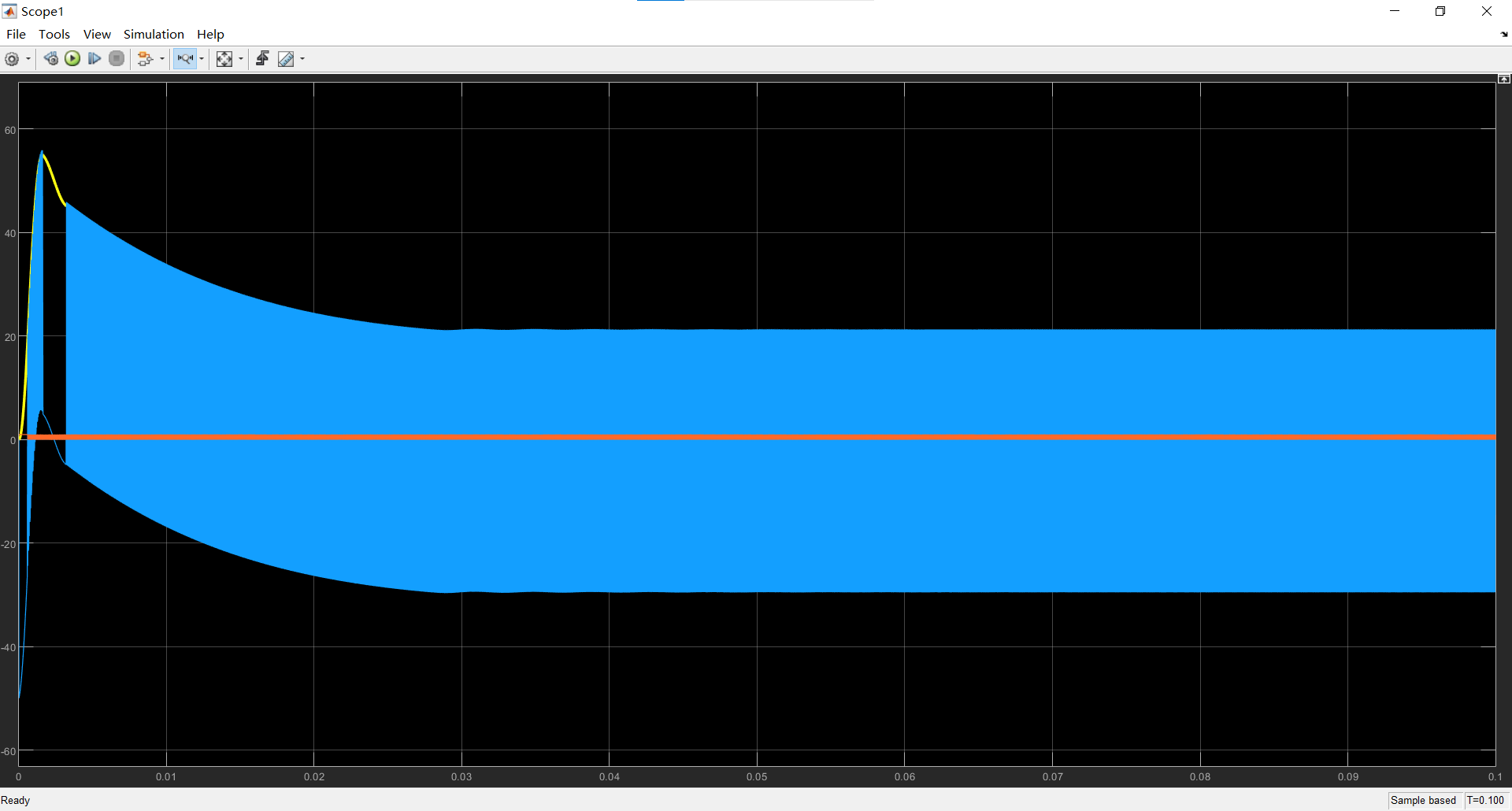

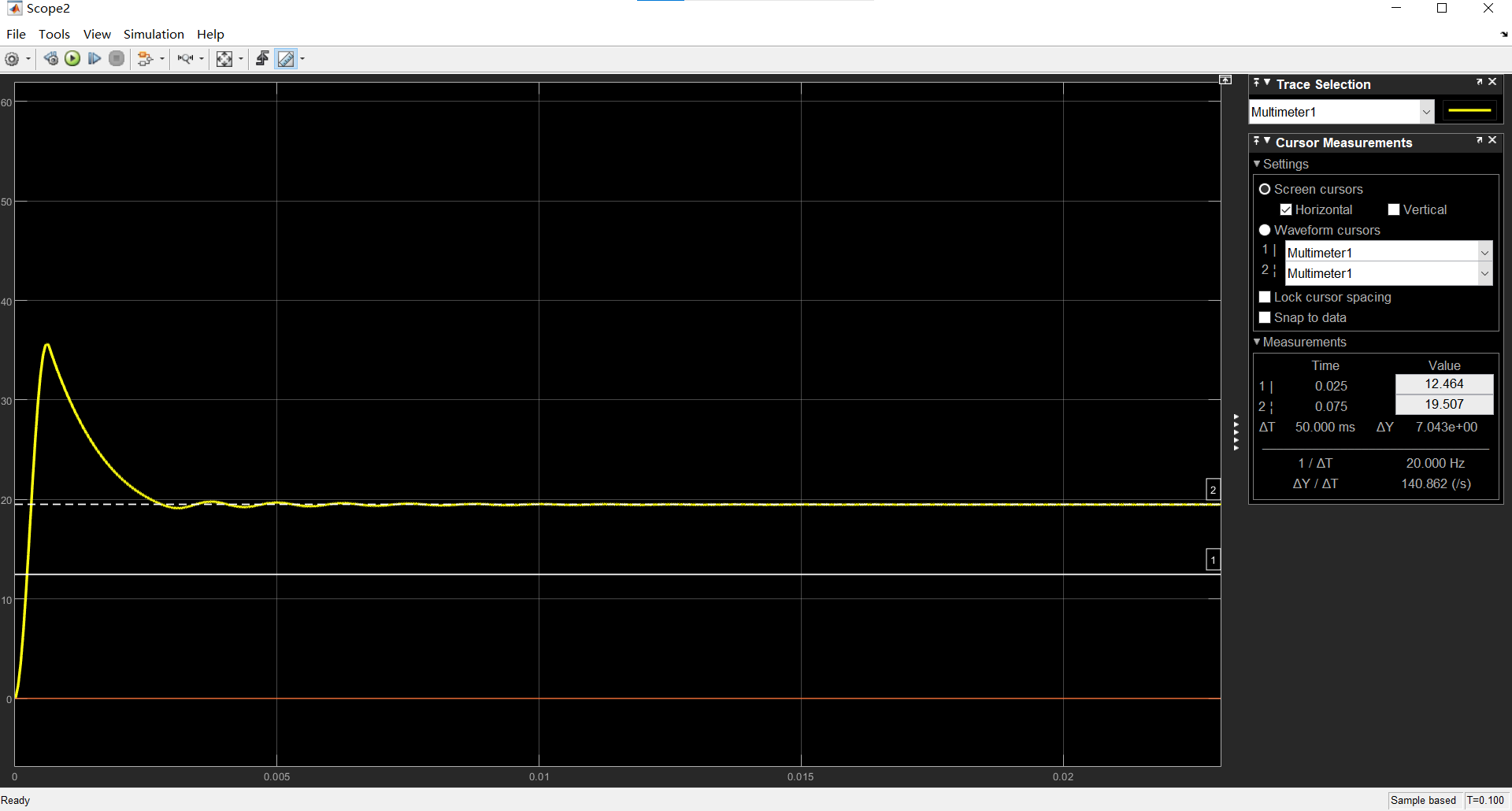

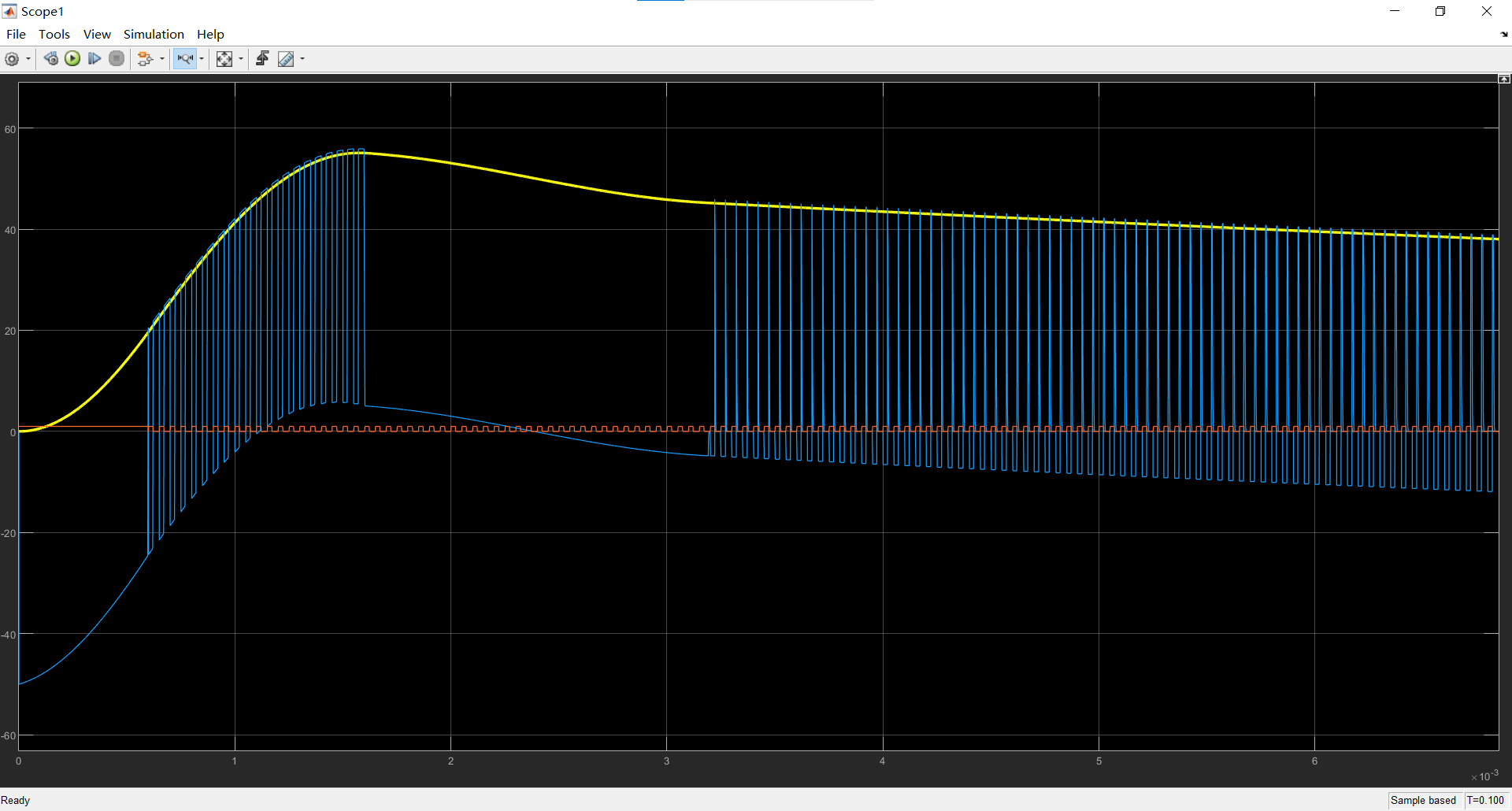

计算实例

三、输入滤波电容计算

输入滤波电容的容值会影响输入纹波电压的大小。
准确的说,输入纹波电压就是输入滤波电容上的电压变化。
输入滤波电容变化公式为:
▲Vin=Vq+Vesr
式中,Vq为输入电容充放电电压;
Vesr为输入电容等效串联电阻ESR上的电压。
Vq计算:
因为,一个周期内电容的充电量=电容的放电量。选择开关管关断周期进行分析计算。
开关管关断周期,输入电压只给电容充电。
Vq=Q/Cin=IinToff/Cin
式中,Iin为输入电流,根据Iin
Vin=IoutVout,Iin=IoutVout/Vin;
Toff=(1-D)T。
整理分析得:
Vq=(1-D)TIout
Vout/(Vin*Cin)

Vesri计算:
在开关管断开时,输入电流只流入输入滤波电容,因此ESR产升的压降是恒定的:
Icc=Iin
Vesr=Iin*ESR
式中,ESR为输入滤波电容的电阻。
在开关导通时,流经开关管的最大电流为:
Ico=IL+▲IL/2
式中,IL为电感电流平均值,▲IL为电感电流纹波。
此时,开关管电流由输入电流Iin和输入滤波电容提供,既
IL+▲IL/2=Iin-Ico
则,电容电流为:Ico=-(IL+▲IL/2-Iin)。
一个周期内电容ESR引起纹波大小为
(Icc-Ico)*ESR=(IL+▲IL/2)*ESR

输入滤波电容一般使用陶瓷电容,陶瓷电容ESR较小,可忽略不计。
如果要求输入纹波电压最大值不超过Vmax
则根据公式Vq<Vmax
Vq=(1-D)TIoutVout/(VinCin) 可求得输入电容最小值为:
Cin>==(1-D)TIoutVout/(VinVmax)

四、输出滤波电容计算

输出滤波电容与输入电容纹波变化公式相同:
▲Vout=Vq+Vesr
式中,Vq为输入电容充放电电压;
Vesr为输入电容等效串联电阻ESR上的电压。
在这里插入图片描述
根据基尔霍夫电流定律可知,节点电流之和=0,既
IL+IC+Iout=0.
负载电流可看作是恒定的,则电感电流变化量=电容电流变化量。

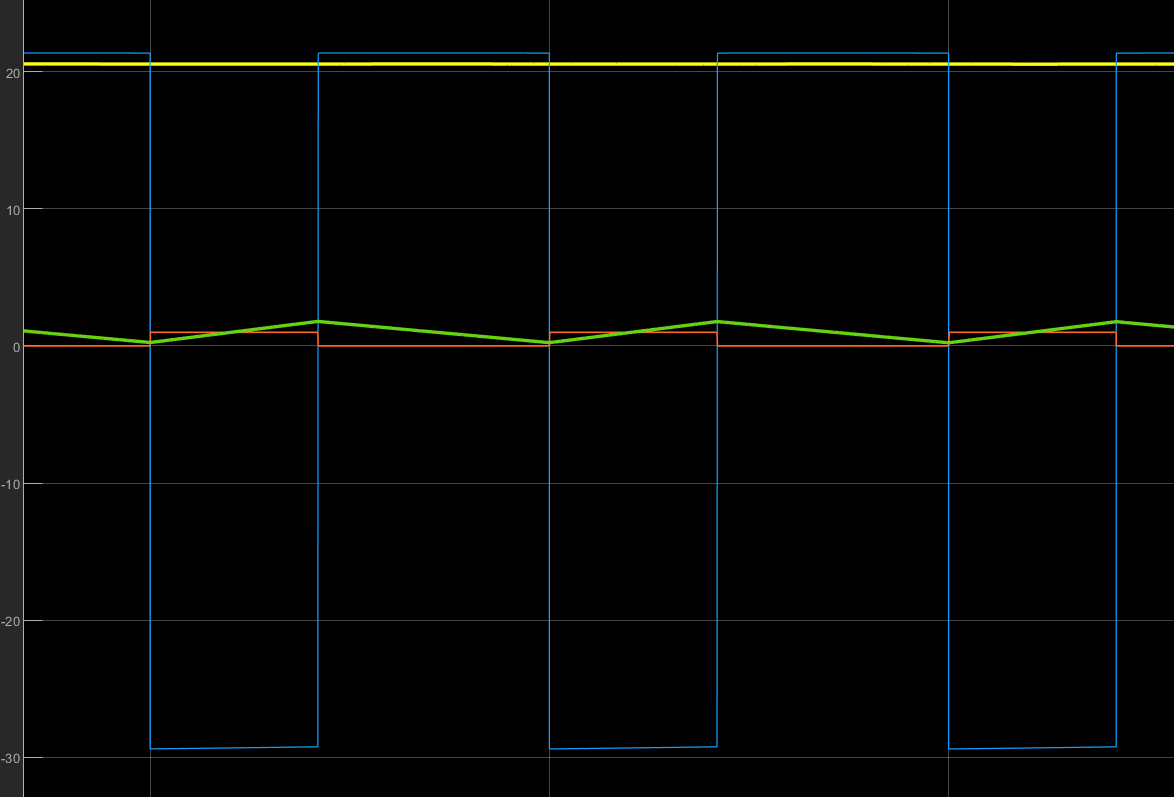

在这里插入图片描述
在开关管导通,电感电流<负载电流时,输出电容放电,维持输出电流;
在开关管导通,电感电流>负载电流时,输出电容充电,维持输出电流;
在开关管断开,电感电流<负载电流时,输出电容放电,维持输出电流;
在开关管断开,电感电流>负载电流时,输出电容充电,维持输出电流;
由分析可知,输出电容的电流变化就是电感的电流变化。
电感的纹波电流=电容的纹波电流。
电容的充电/放电电流为:▲IL/2

Vq计算:
在这里插入图片描述
在这里插入图片描述
Vesr计算:
由上述分析可知,电容的充电/放电电流为:▲IL/2。
则ESR引起的总压降为:Vesr=▲IL*ESR

输出滤波电容一般使用陶瓷电容,陶瓷电容ESR较小,可忽略不计。
如果要求输入纹波电压最大值不超过Vmax
则根据公式Vq<Vmax 可求得输入电容最小值为:
Cin>=(1-D)TVout/(8LVmax)
