study210 开发平台烧写Linux-qt系统

study210 开发平台烧写Linux-qt系统

一、 进入fastboot模 式

1、打开SecureCRT.EXE 串口工具，连接USB转串口数据线 到UART2（很重要）
2、长按POWER键，三秒之内按下Enter （倒计时之前）
3、输入fastboot

二、安装fastboot驱动

1.0安装USB驱动

驱动位置：A盘\tools\USB驱动\x210_android_driver
复制镜像到fastboot根目录底下
插上USB线之后，在设备管理器中，显示黄色感叹号的驱动，右击更新驱动（驱动位置由上）

1.0.1、使用fastboot工具

把fastboot.rar解压复制到D盘根目录（方便访问）
使用步骤：
1、 电脑上按下 win +R，命令栏输入cmd 、确定（进入Windows控制台）
2、 切换盘符 D:
显示当前路径文件 dir
打开fastboot文件夹 cd fastboot
dir
fastboot (即可运行查看fastboot相关命令)

1.1、fastboot是uboot中用来快速下载镜像的一个命令，fastboot同时还是一个windows上的软件。
fastboot下载时要注意1：fastboot是使用USB线进行数据传输的，所以fastboot执行之前要先连接开发板和主机之间的usb线。

1.2、fastboot常用命令：

fastboot devices		命令用来查看当前连接的设备。（我们开发板看到的是：SMDKC110-01）
fastboot flash xxx		命令用来烧录的
fastboot reboot			命令用来重启系统

三、烧录linux+QT

镜像位置:   Study-210\光盘资料\X210V3S_B\linux+QT4.8ci

依次在Windows控制台输入一下命名即可：
fastboot flash bootloader linuxQT/ uboot.bin 烧uboot
fastboot flash kernel linuxQT/zImage-qt 烧linux kernel
fastboot flash system linuxQT/ rootfs_qt4.ext3 烧rootfs

---

代码讲解
fastboot flash 烧写命令

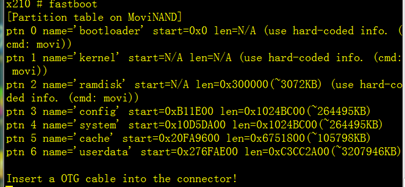

bootloader kernel system 为分区，由下图可知，总共7个分区

linuxQT/uboot.bin linuxQT/zImage-qt
这些是镜像的名字

---

uboot的参数不用特意设置（因为我们刷了专为linux+QT定制的uboot，这个uboot中估计已经预制好了所有的启动参数）

四、扩展

（1）关于如何破坏uboot的问题，大家可以参考之前课程中讲的在linux/android系统中破坏uboot的方法。我之前讲过在uboot中破坏uboot的方法：movi write u-boot 0x30000000。很多同学反映擦除后错乱，进不了系统也从SD卡启动不了，只能通过USB刷机来解决。后来又分析，改为：mw 0x30000000 0x0 0x100000，然后再movi write u-boot 0x30000000
。但是反馈结果有人说可以了，有人说还是不行·······

(2)不管怎么擦除uboot，总之首先确保你的板子SD卡启动是成功的。怎么确保？先用SD卡烧录启动之前的LED闪烁的项目，确保看到现象就证明烧录SD卡方法和启动SD卡都成功了，再做本节课的实验。

（3）bin文件大于16KB怎么办？
通过USB下载最多也只能下载96KB大小的bin，如果bin大于96KB肯定SRAM
放不下会出错。如果用SD卡启动，那么mkv210_image.c决定了bin文件最
大不能超过16KB。

超过了怎么办？2种解法：
第一，在USB下载时，可以先下载一个x210_usb.bin，然后再将裸机程序连接到0x23E00000，然后再修改dnw中下载地址，将裸机代码下载到0x23E00000运行。（这时不需要重定位了）

第二，在SD卡启动时，将整个裸机工程分为2部分；第一部分大小16KB以内，第二部分放剩下的（放在SD卡的后面的某个扇区开始的位置，譬如放在第50个扇区开始的位置），然后在裸机代码中进行重定位（SD卡中重定位）。这个暂时没讲，以后如果有用到就讲。
