基于stm32单片机温湿度PM2.5微尘空气质量环境监测系统Proteus仿真

原创已于 2023-12-30 22:56:43 修改 · 407 阅读

4 ·

CC 4.0 BY-SA版权

文章标签：

#单片机 #stm32 #proteus #嵌入式硬件

于 2023-08-22 00:00:49 首次发布

资料编号：110

一：功能介绍

1、采用stm32单片机+LCD1602+DHT11温湿度传感器+PM2.5传感器+空气质量检测传感器+蜂鸣器+LED灯，制作一个单片机温湿度PM2.5微尘空气质量环境监测系统；

2、通过PM2.5传感器检测有害气体浓度，并且显示到LCD1602显示屏上面，当检测浓度大于一定值，蜂鸣器和LED进行声光报警提醒；

3、通过空气质量传感器检测空气质量，并且显示到LCD1602显示屏上面，当空气质量值大于一定值，进行蜂鸣器LED声光报警提醒；

4、LCD1602显示温湿度、PM2.5浓度、空气质量；

二：仿真演示视频+程序简要讲解：（程序有中文注释，新手容易看懂）

110-基于stm32单片机温湿度PM2.5微尘空气质量环境监测系统Proteus仿真+程序源码+讲解视频

三：设计软件介绍

本设计使用C语言编程设计，程序代码采用keil5编写，程序有中文注释，新手容易看懂，仿真采用Proteus软件进行仿真，演示视频使用的是Proteus8.9版本；资料包里有相关软件包，可自行下载安装。

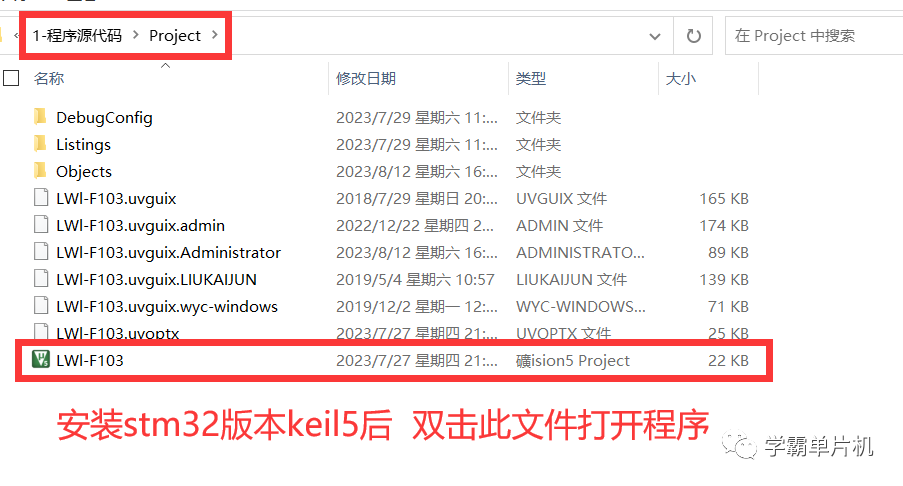

四：程序打开方法

特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

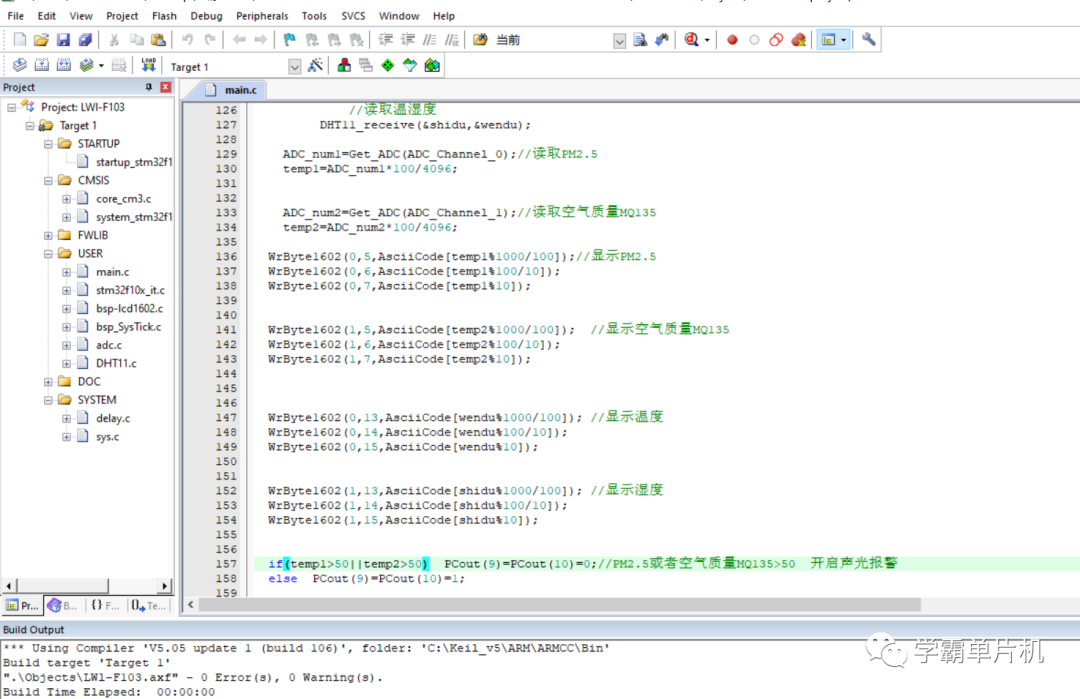

程序部分展示，有中文注释，新手容易看懂
/*****************引脚配置********************/
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
  //LCD1602 管脚
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_8| GPIO_Pin_9| GPIO_Pin_10| GPIO_Pin_11| GPIO_Pin_12| GPIO_Pin_13| GPIO_Pin_14| GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 |GPIO_Pin_6|GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
  //DHT11
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_0;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
  GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void IO_out( void )
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_GPIOC ,ENABLE);
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0| GPIO_Pin_1| GPIO_Pin_2| GPIO_Pin_3;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;;
  GPIO_Init(GPIOC, &GPIO_InitStructure);


  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10|GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOC, &GPIO_InitStructure);


}




int main(void)
{
  int ADC_num1,ADC_num2;
  int temp1,temp2;
  GPIO_Configuration();//初始化
  ADC1_GPIO_Config();
  ADC_Config();
  Init1602();
  IO_out();
  WrByte1602(0,1,' '); //字符显示
  WrByte1602(0,2,'P');
  WrByte1602(0,3,'M');
  WrByte1602(0,4,'=');

  WrByte1602(1,1,' ');
  WrByte1602(1,2,'M');
  WrByte1602(1,3,'Q');
  WrByte1602(1,4,'=');


  WrByte1602(0,9,' ');
  WrByte1602(0,10,'W');
  WrByte1602(0,11,'D');
  WrByte1602(0,12,'=');


  WrByte1602(1,9,' ');
  WrByte1602(1,10,'S');
  WrByte1602(1,11,'D');
  WrByte1602(1,12,'=');
  delay_ms(500);
  while(1)
  {


             //读取温湿度
         DHT11_receive(&shidu,&wendu);

    ADC_num1=Get_ADC(ADC_Channel_0);//读取PM2.5
    temp1=ADC_num1*100/4096;

    ADC_num2=Get_ADC(ADC_Channel_1);//读取空气质量MQ135
    temp2=ADC_num2*100/4096;

  WrByte1602(0,5,AsciiCode[temp1%1000/100]);//显示PM2.5
  WrByte1602(0,6,AsciiCode[temp1%100/10]);
  WrByte1602(0,7,AsciiCode[temp1%10]);

  WrByte1602(1,5,AsciiCode[temp2%1000/100]);  //显示空气质量MQ135
  WrByte1602(1,6,AsciiCode[temp2%100/10]);
  WrByte1602(1,7,AsciiCode[temp2%10]);

  WrByte1602(0,13,AsciiCode[wendu%1000/100]);  //显示温度
  WrByte1602(0,14,AsciiCode[wendu%100/10]);
  WrByte1602(0,15,AsciiCode[wendu%10]);

  WrByte1602(1,13,AsciiCode[shidu%1000/100]);  //显示湿度
  WrByte1602(1,14,AsciiCode[shidu%100/10]);
  WrByte1602(1,15,AsciiCode[shidu%10]);

  if(temp1>50||temp2>50)  PCout(9)=PCout(10)=0;//PM2.5或者空气质量MQ135>50  开启声光报警
  else  PCout(9)=PCout(10)=1;

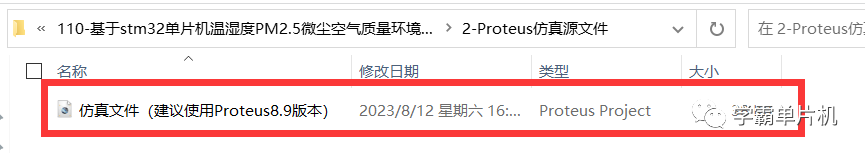

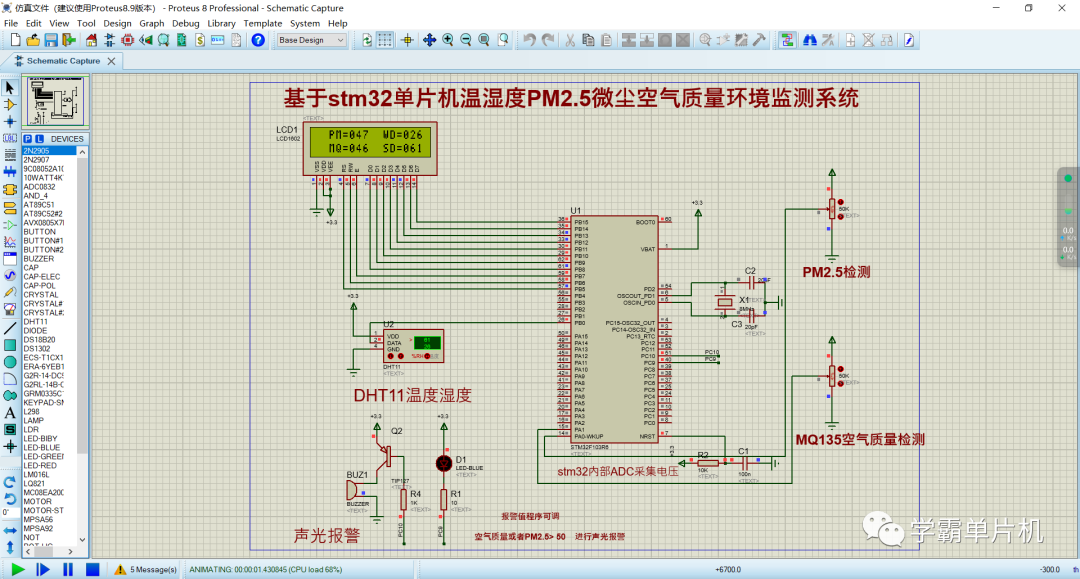

五：仿真文件（采用Proteus打开）

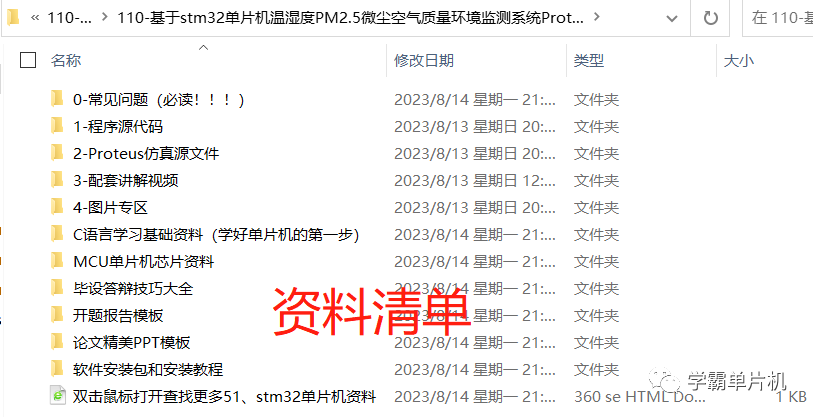

六：资料清单展示（文件中包含的相关资料）

资料分享下载链接（可点击）
