136-基于stm32单片机家庭温湿度防漏水系统设计Proteus仿真+源程序

资料编号：136

一：功能介绍

1、采用stm32单片机+LCD1602显示屏+独立按键+DHT11传感器+蜂鸣器，制作一个基于stm32单片机家庭温湿度防漏水系统设计Proteus仿真；

2、通过DHT11传感器检测当前温湿度，并且显示到LCD1602显示屏上面；

3、通过超声波传感器测量漏水水位的高度，并且显示到LCD1602显示屏上面；

4、通过按键设置水位报警阈值，显示到LCD1602屏幕上面；

5、当实际检测漏水的水位大于设置报警水位，开启蜂鸣器报警提醒；

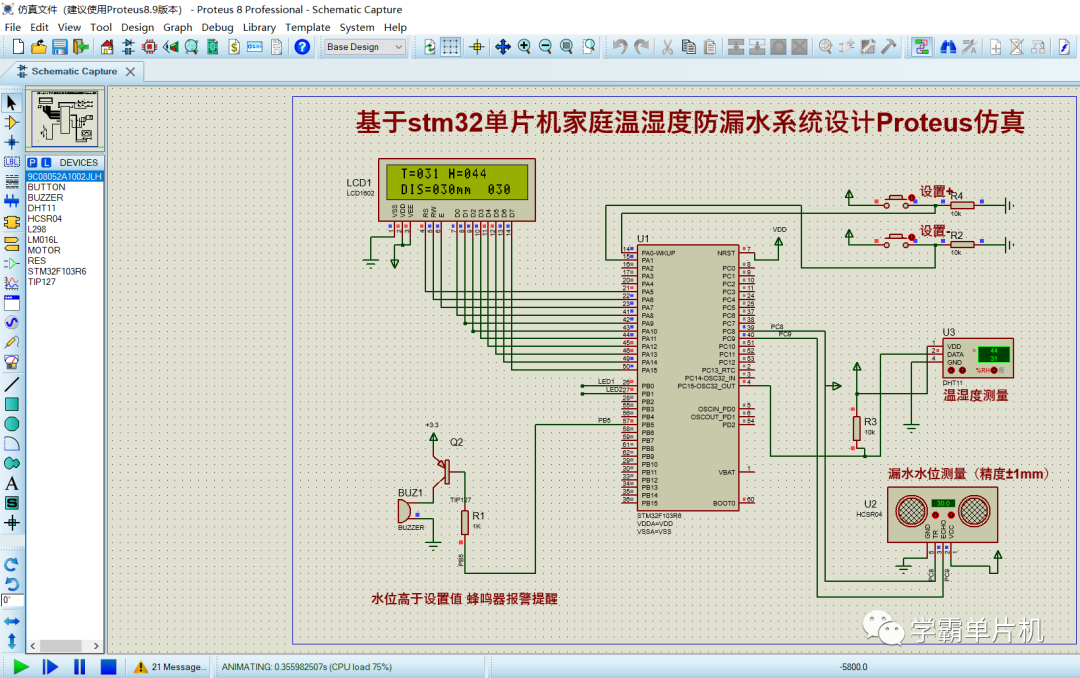

二：仿真演示视频+程序简要讲解：（程序有中文注释，新手容易看懂）

136-基于stm32单片机家庭温湿度防漏水系统设计Proteus仿真+源程序

三：设计软件介绍

本设计使用C语言编程设计，程序代码采用keil5编写，程序有中文注释，新手容易看懂，仿真采用Proteus软件进行仿真，演示视频使用的是Proteus8.9版本；资料包里有相关软件包，可自行下载安装。

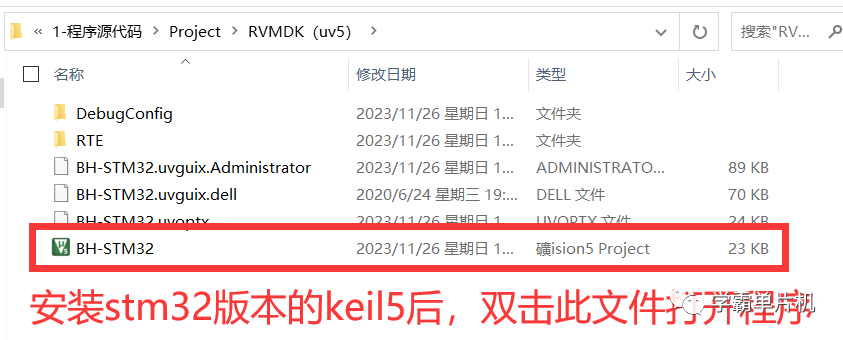

四：程序打开方法

特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

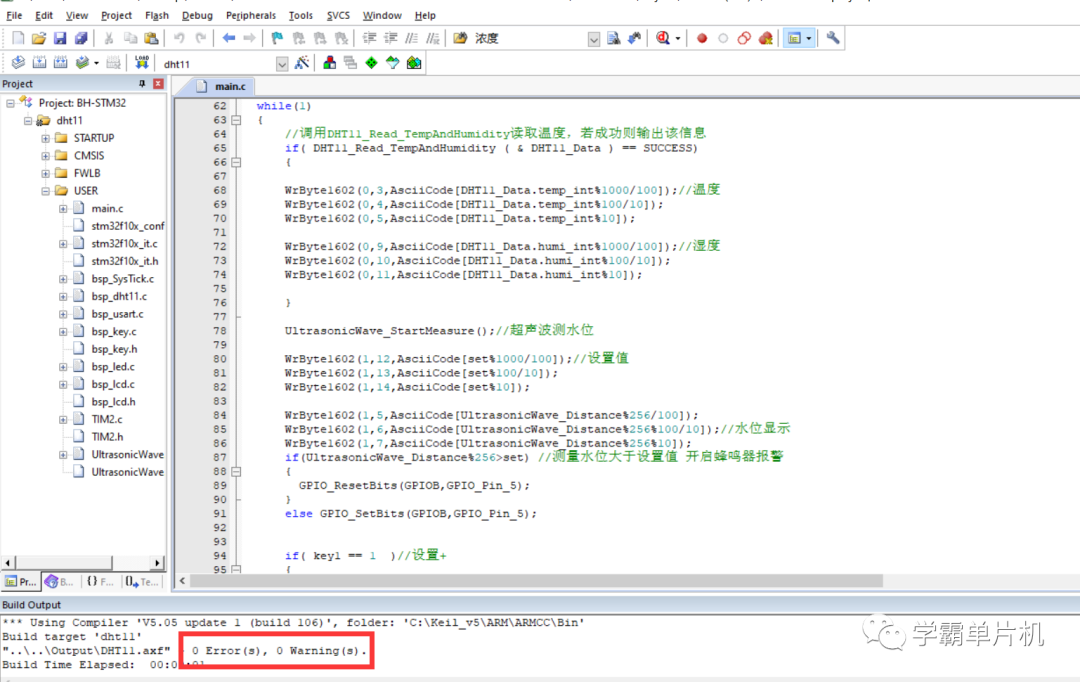

程序部分展示，有中文注释，新手容易看懂
void GPIO_Configuration(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);


  //LCD1602 管脚
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_8| GPIO_Pin_9| GPIO_Pin_10| GPIO_Pin_11| GPIO_Pin_12| GPIO_Pin_13| GPIO_Pin_14| GPIO_Pin_15;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
  GPIO_Init(GPIOA, &GPIO_InitStructure);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7 |GPIO_Pin_6|GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOA, &GPIO_InitStructure);


}
int main(void)
{
  int set=30;
  DHT11_Data_TypeDef DHT11_Data;
  RCC_SYSCLKConfig(RCC_SYSCLKSource_HSI);


  /* 配置SysTick 为1us中断一次 */
  SysTick_Init();
  LED_GPIO_Config();
  GPIO_Configuration();
  Init1602();
  //NVIC_Configuration();
  TIM2_Configuration();
  UltrasonicWave_Configuration();


//  USART_Config();//初始化串口1
  NVIC_Configuration();


  /*初始化DTT11的引脚*/
  DHT11_Init();


  UltrasonicWave_StartMeasure();
  Key_GPIO_Config();


  WrByte1602(0,1,'T'); //符号显示
  WrByte1602(0,2,'=');
  WrByte1602(0,7,'H');
  WrByte1602(0,8,'=');
  WrByte1602(1,1,'D');
  WrByte1602(1,2,'I');
  WrByte1602(1,3,'S');
  WrByte1602(1,4,'=');
  WrByte1602(1,8,'m');
  WrByte1602(1,9,'m');
  while(1)
  {
      //调用DHT11_Read_TempAndHumidity读取温度，若成功则输出该信息
      if( DHT11_Read_TempAndHumidity ( & DHT11_Data ) == SUCCESS)
      {

      WrByte1602(0,3,AsciiCode[DHT11_Data.temp_int%1000/100]);//温度
      WrByte1602(0,4,AsciiCode[DHT11_Data.temp_int%100/10]);
      WrByte1602(0,5,AsciiCode[DHT11_Data.temp_int%10]);

      WrByte1602(0,9,AsciiCode[DHT11_Data.humi_int%1000/100]);//湿度
      WrByte1602(0,10,AsciiCode[DHT11_Data.humi_int%100/10]);
      WrByte1602(0,11,AsciiCode[DHT11_Data.humi_int%10]);


      }


      UltrasonicWave_StartMeasure();//超声波测水位

      WrByte1602(1,12,AsciiCode[set%1000/100]);//设置值
      WrByte1602(1,13,AsciiCode[set%100/10]);
      WrByte1602(1,14,AsciiCode[set%10]);


      WrByte1602(1,5,AsciiCode[UltrasonicWave_Distance%256/100]);
       WrByte1602(1,6,AsciiCode[UltrasonicWave_Distance%256%100/10]);//水位显示
      WrByte1602(1,7,AsciiCode[UltrasonicWave_Distance%256%10]);
      if(UltrasonicWave_Distance%256>set) //测量水位大于设置值 开启蜂鸣器报警
      {
        GPIO_ResetBits(GPIOB,GPIO_Pin_5);
      }
      else GPIO_SetBits(GPIOB,GPIO_Pin_5);




      if( key1 == 1  )//设置+
      {
          set++;
          if(set>99) set=99;
        while(key1!=0);
      }
      if( key2 == 1  )//设置-
      {
          set--;
          if(set<1) set=1;
        while(key2!=0);
      }

  }

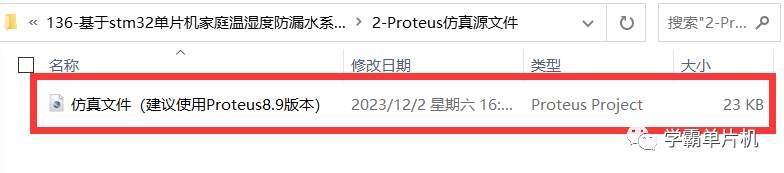

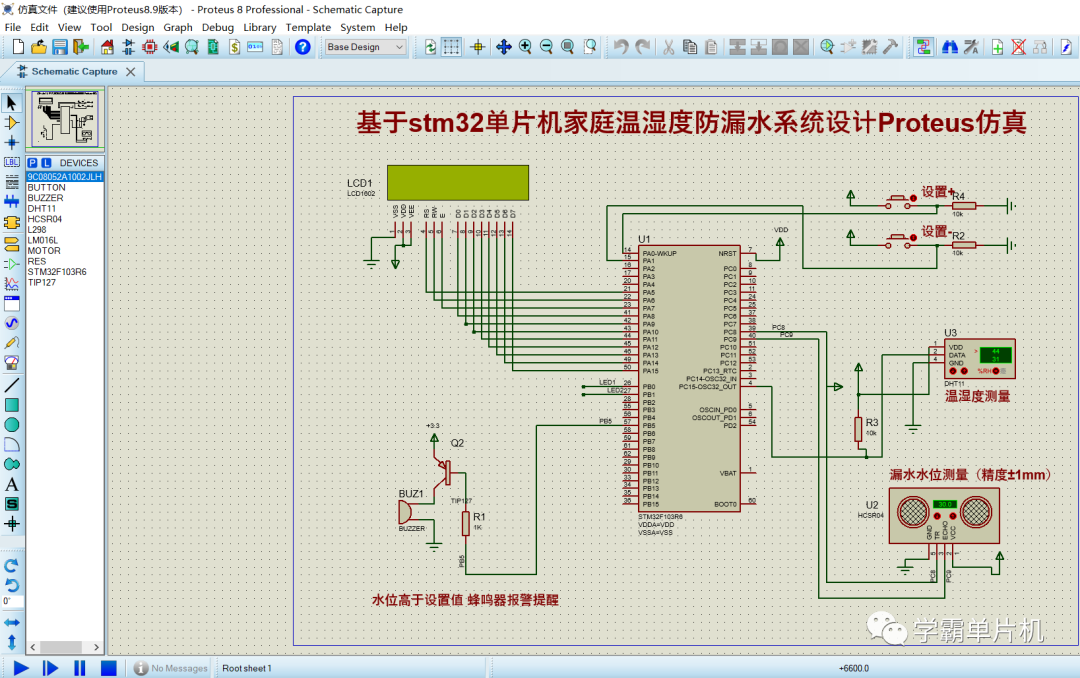

五：仿真文件（采用Proteus打开）
