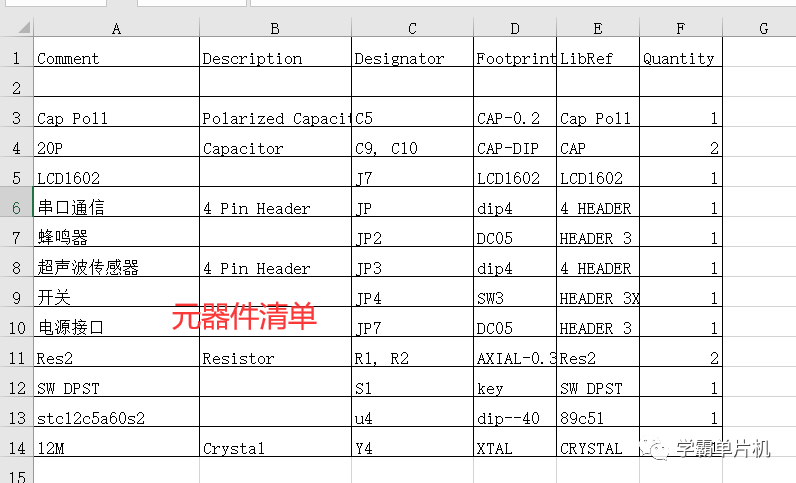

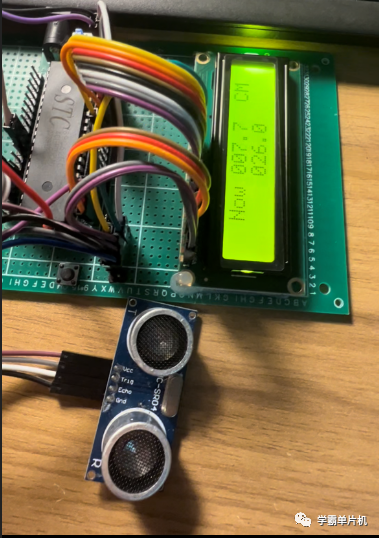

13-基于51单片机超声波水位测量报警系统源程序、原理图、元件清单实物制作

最新推荐文章于 2024-03-29 15:27:57 发布

原创最新推荐文章于 2024-03-29 15:27:57 发布 · 652 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#51单片机 #嵌入式硬件 #单片机

本文介绍了使用51单片机控制的超声波水位测量系统，包含超声波采集、LCD1602显示、按键设置、报警功能以及数据上发至电脑的功能。提供了带中文注释的程序代码和原理图链接。

功能介绍：采用51单片机作为主控CPU，LCD1602显示水位，SRF04超声波采集水位高度，可以通过按键设置水位高度，超过水位上限值蜂鸣器进行报警，并且通过串口可以将数据上发到电脑串口助手，文末有资料分享：

13-基于51单片机超声波水位测量报警系统（程序+原理图+元件清单全套资料）

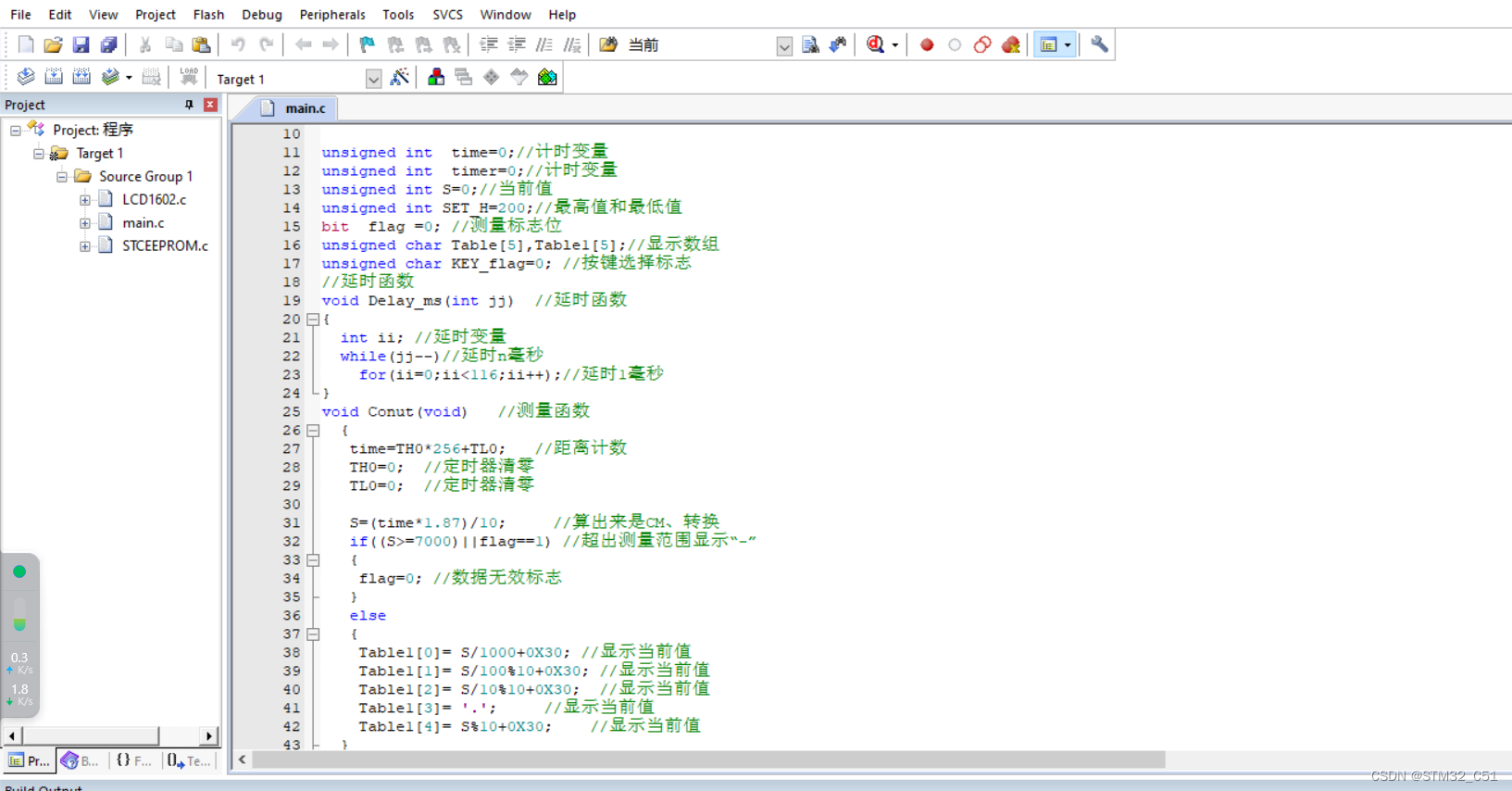

程序部分展示，有中文注释，新手容易看懂

unsigned int  time=0;//计时变量
unsigned int  timer=0;//计时变量
unsigned int S=0;//当前值
unsigned int SET_H=200;//最高值和最低值
bit  flag =0; //测量标志位
unsigned char Table[5],Table1[5];//显示数组
unsigned char KEY_flag=0; //按键选择标志
//延时函数
void Delay_ms(int jj)  //延时函数
{
	int ii;	//延时变量
	while(jj--)//延时n毫秒
		for(ii=0;ii<116;ii++);//延时1毫秒
}
void Conut(void)	 //测量函数
	{
	 time=TH0*256+TL0;	 //距离计数
	 TH0=0;	 //定时器清零
	 TL0=0;	 //定时器清零

	 S=(time*1.87)/10;     //算出来是CM、转换
	 if((S>=7000)||flag==1) //超出测量范围显示“-”
	 {
	  flag=0; //数据无效标志
	 }
	 else
	 {
	  Table1[0]= S/1000+0X30;	//显示当前值
	  Table1[1]= S/100%10+0X30;	//显示当前值
	  Table1[2]= S/10%10+0X30;	//显示当前值
	  Table1[3]= '.';			//显示当前值
	  Table1[4]= S%10+0X30;	   //显示当前值
	}
}

void delayms(unsigned int x)
{
	unsigned int i;
	while(x--)
		for(i=125;i>0;i--);
}
/*
 * UART 发送一字节
*/
void UART_send_byte(char dat)
{
	SBUF = dat;					//发送
	while (TI == 0);			//等待发送完毕
	TI = 0;						//清发送完毕中断请求标志位
}

/*
 * UART 发送字符串
*/
void Send_Str(unsigned char *buf)
{
	while (*buf != '\0')
	{
		UART_send_byte(*buf++);
	}
}


void Send_DATA(char *buffer)
{

    Send_Str(buffer);//发送数据
	Send_Str("\r\n");
	delayms(50);

}
void  StartModule() //超声波模块Trig控制端给大于10us的高电平触发模块测距
{
	  TX=1;
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  _nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  //_nop_();
	  TX=0;
}

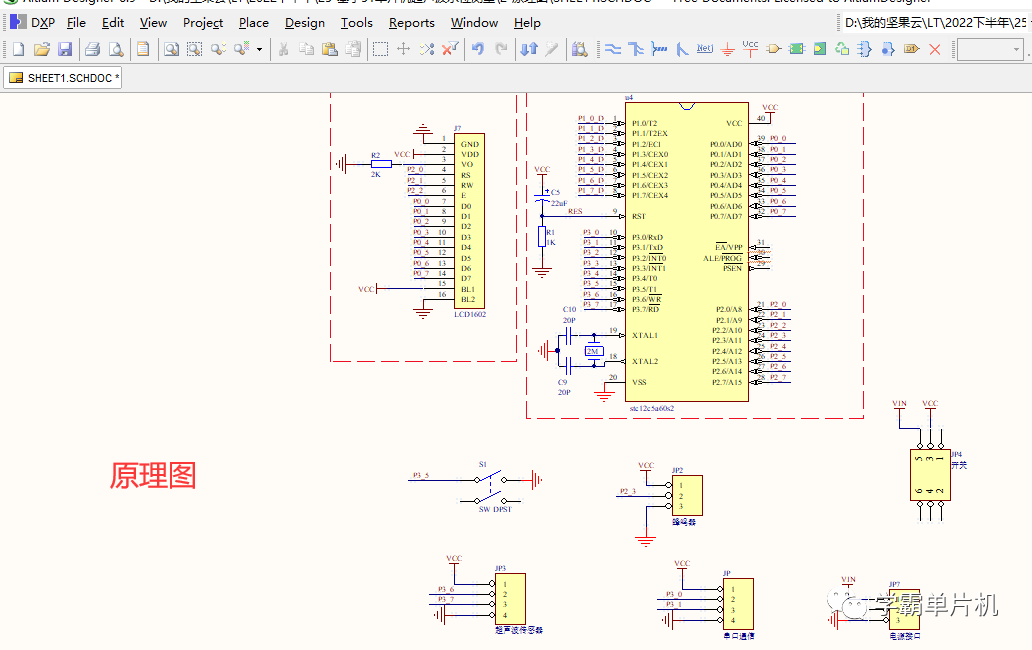

下面是原理图文件展示：

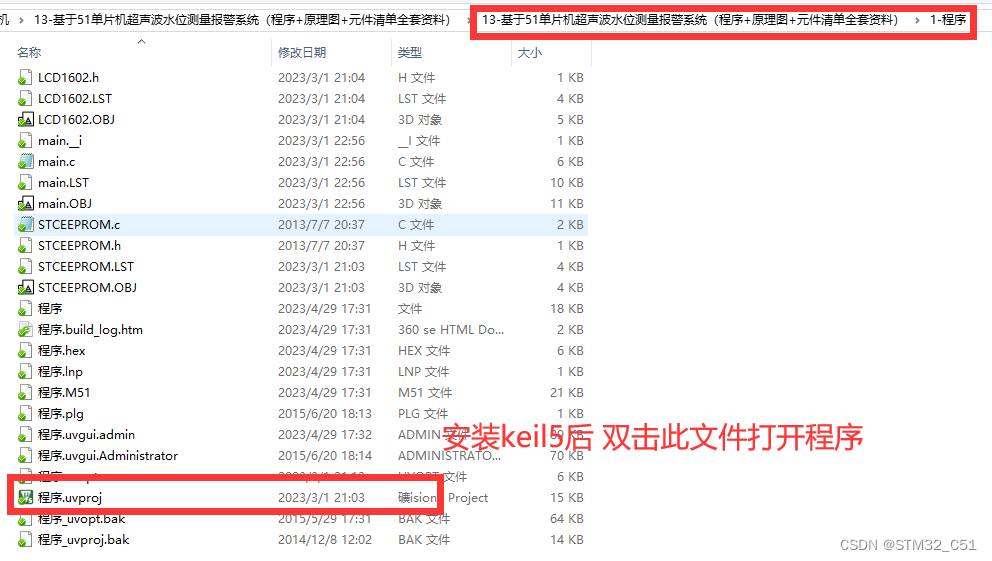

百度云盘资料分享链接
