54-基于stm32单片机矿井瓦斯浓度检测上传云平台源程序、原理图、PCB、元件清单实物制作

本文介绍了使用STM32单片机配合MQ4传感器实现天然气瓦斯浓度检测，包括报警、排气控制和数据上传至OneNET云平台的程序。硬件初始化和网络连接详细说明，附带资源链接。

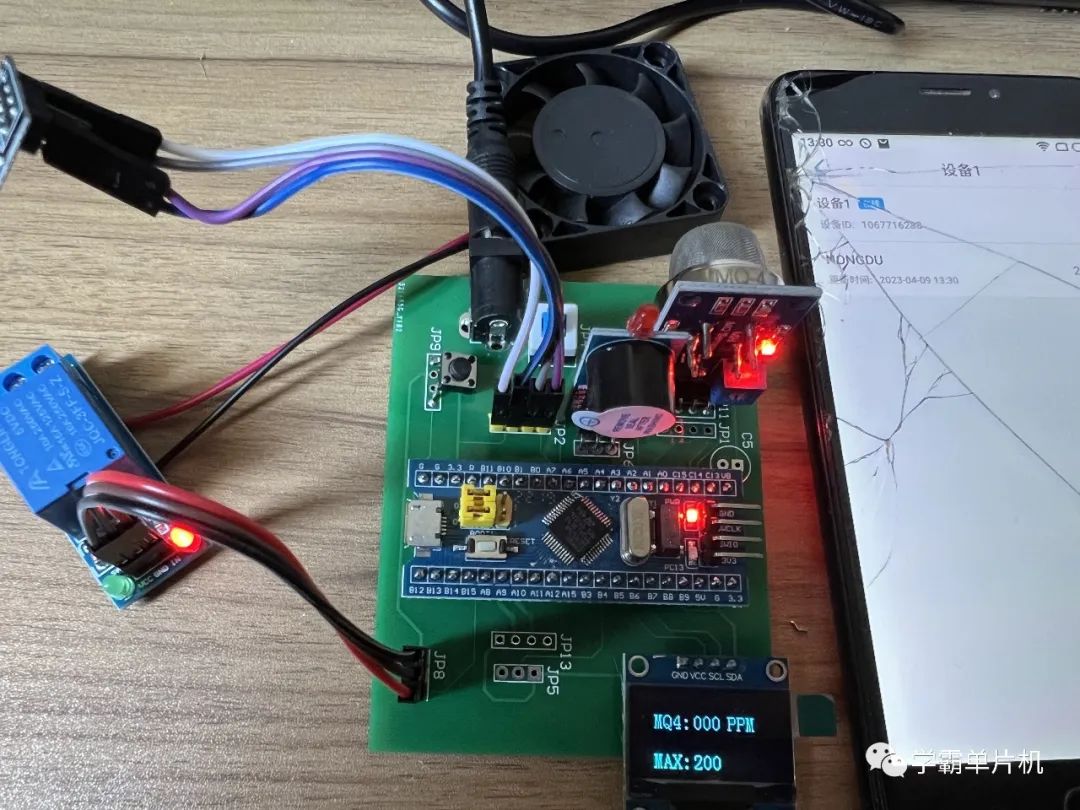

功能介绍：采用stm32单片机作为主控CPU，通过MQ4传感器采集天然气瓦斯浓度，当浓度大于一定值（程序可以进行修改），蜂鸣器LED进行声光报警，通过继电器驱动风扇进行排气，当浓度低于设置值时，可以通过按键手动开启关闭风扇进行排气，相关数据显示到OLED屏幕上，并且可以通过ESP8266模块WiFi上传到onenet云平台，文末有资料分享：

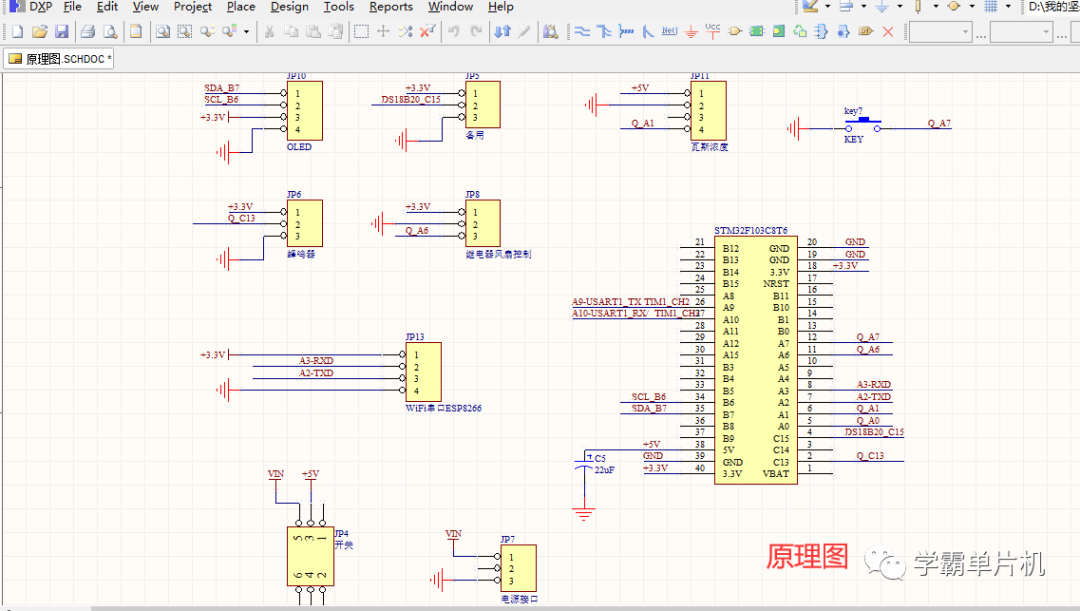

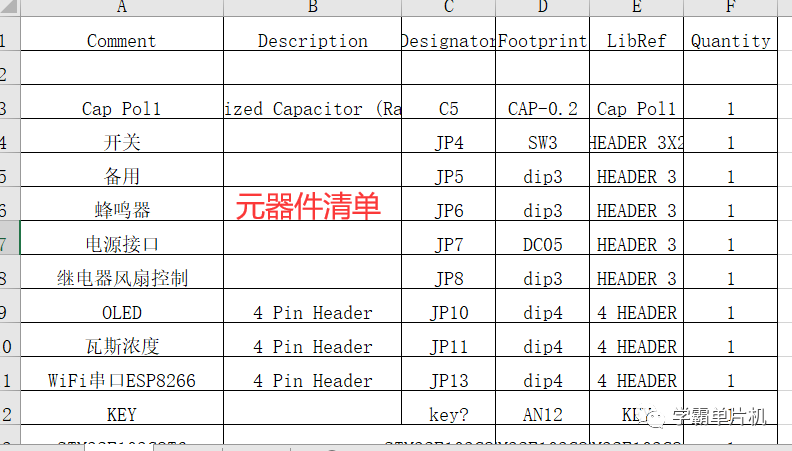

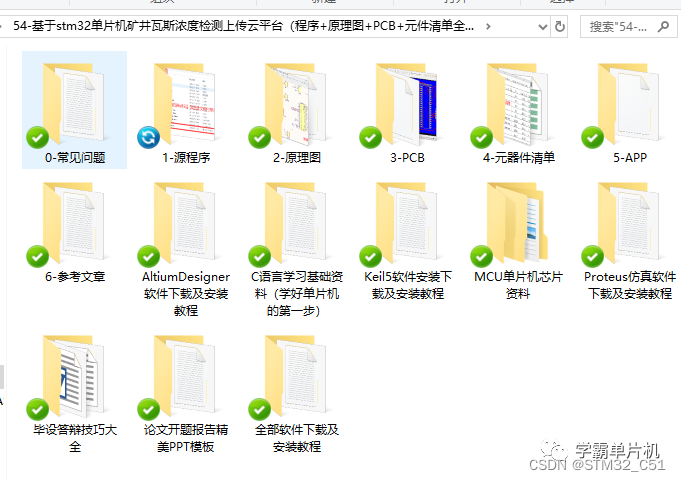

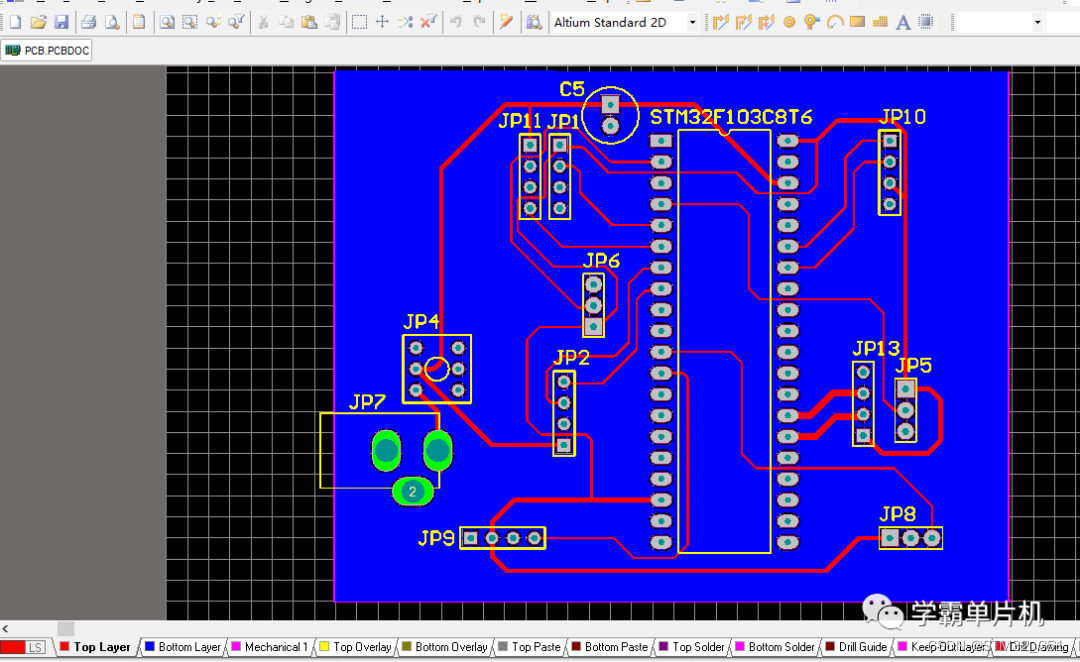

54-基于stm32单片机矿井瓦斯浓度检测上传云平台（程序+原理图+PCB+元件清单全套资料）

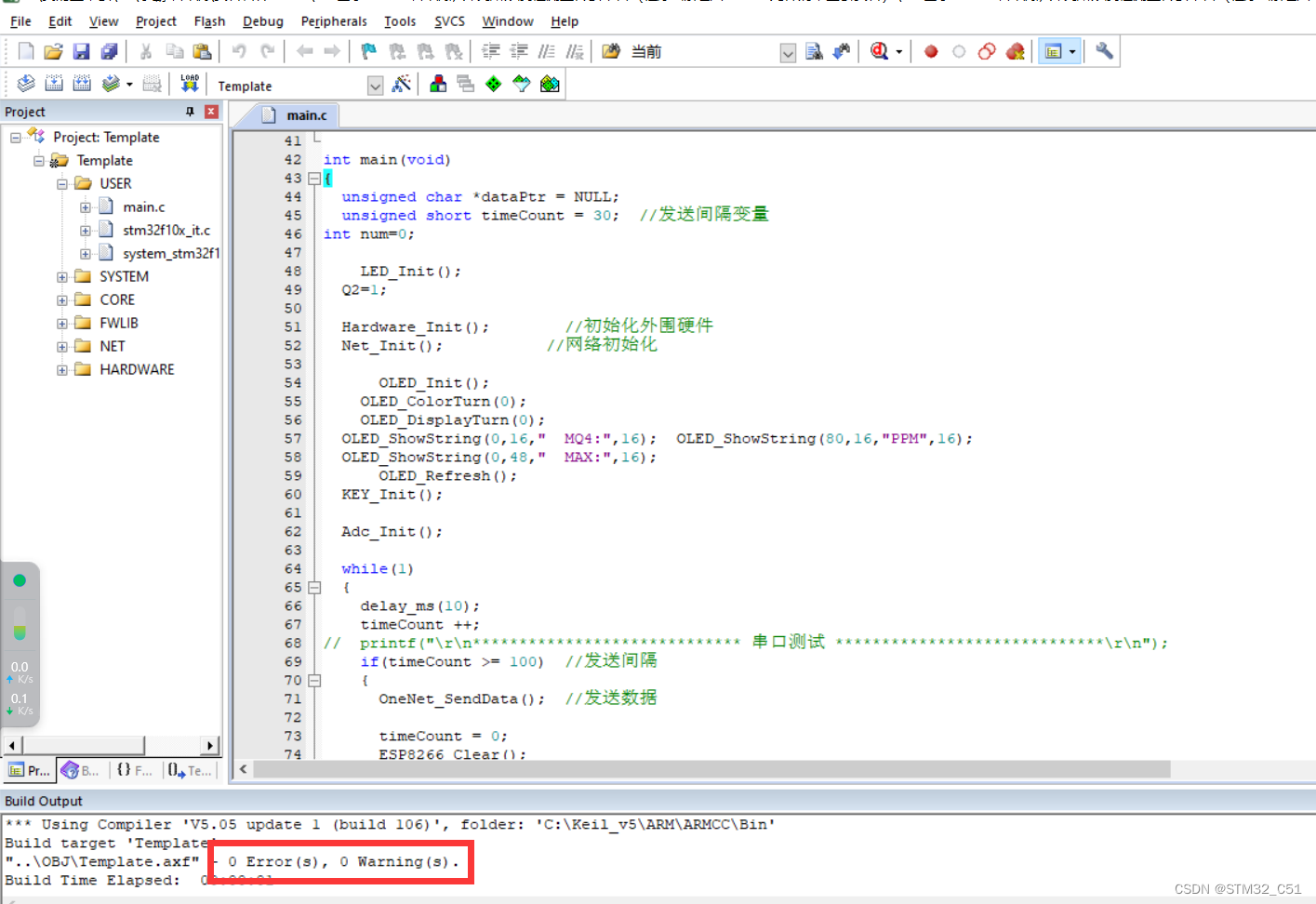

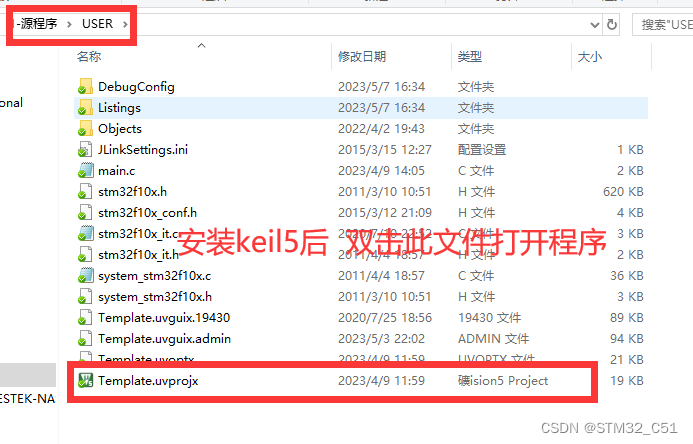

程序打开办法：特别注意：下载资料包以后一定要先解压！！！（建议解压到桌面上，文件路径太深会导致程序打开异常），解压后再用keil5打开。

//硬件初始化
void Hardware_Init(void)
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

	delay_init();			//延时函数初始化

	Usart1_Init(115200);	//串口1初始化为115200
	Usart2_Init(115200); 	//串口2，驱动ESP8266用
	LED_Init();				//LED初始化
}

void Net_Init()
{
	ESP8266_Init();					//初始化ESP8266

	while(OneNet_DevLink())			//接入OneNET
		delay_ms(500);
		LED = 0;						//入网成功
}

int main(void)
{
	unsigned char *dataPtr = NULL;
	unsigned short timeCount = 30;	//发送间隔变量
int num=0;

		LED_Init();
	Q2=1;

	Hardware_Init();				//初始化外围硬件
	Net_Init();						//网络初始化

			OLED_Init();
		OLED_ColorTurn(0);
		OLED_DisplayTurn(0);
	OLED_ShowString(0,16,"  MQ4:",16);  OLED_ShowString(80,16,"PPM",16);
	OLED_ShowString(0,48,"  MAX:",16);
			OLED_Refresh();
	KEY_Init();

	Adc_Init();

	while(1)
	{
		delay_ms(10);
		timeCount ++;
//	printf("\r\n***************************** 串口测试 *****************************\r\n");
		if(timeCount >= 100)	//发送间隔
		{
			OneNet_SendData();	//发送数据

			timeCount = 0;
			ESP8266_Clear();
		}

		dataPtr = ESP8266_GetIPD(0);
		if(dataPtr != NULL)
		{
			OneNet_RevPro(dataPtr);
		}



	}
}
