本文介绍了基于STM32单片机的项目，使用ADC和DHT11传感器监测天然气浓度和温湿度，当条件触发时蜂鸣器报警并启动风扇排气。程序带有中文注释，适合新手学习，附带Proteus仿真及全套资料下载链接。

功能介绍：采用stm32单片机作为控制CPU，采用ADC采集天然气浓度，仿真中使用电位器调节天然气浓度，采用DHT11传感器采集温湿度，当天然气浓度或者温度大于一定值时，蜂鸣器报警，并且风扇打开进行排气，LCD1602显示屏显示相关数据，程序采用keil5编写，仿真使用Proteus8.9，并且程序有中文注释，新手容易看懂，文末有资料分享：

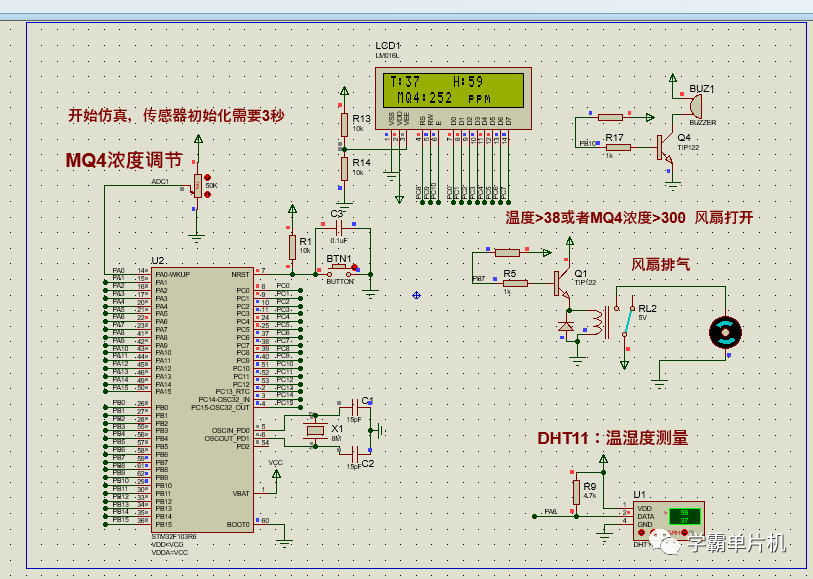

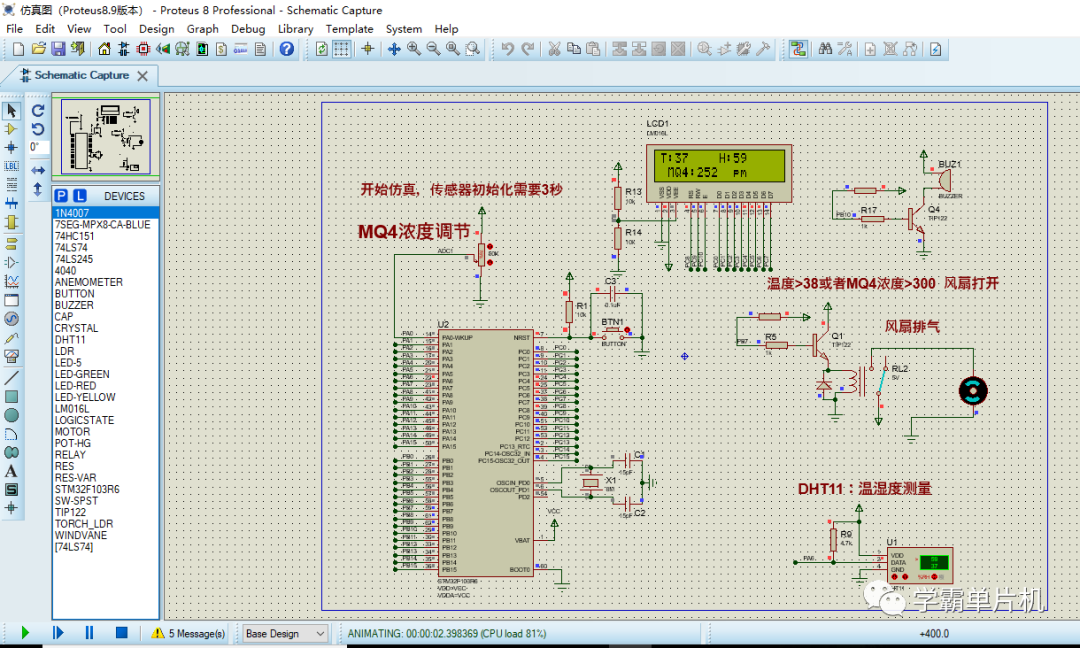

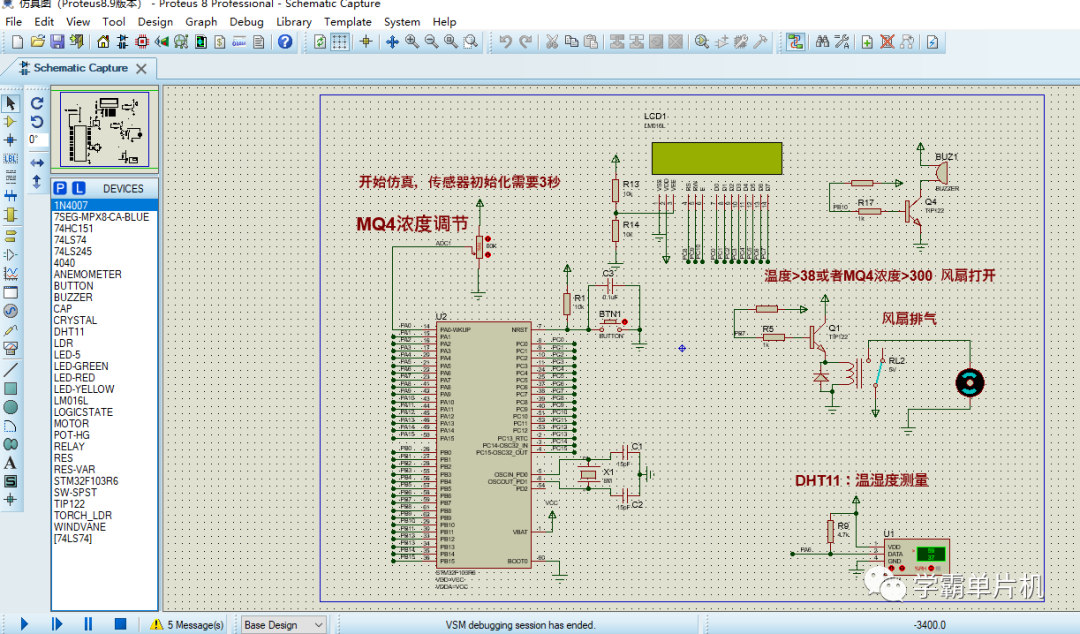

下面是仿真演示视频和相关仿真图片

62-基于stm32单片机天然气温湿度检测自动排气Proteus仿真（程序+仿真+全套资料）

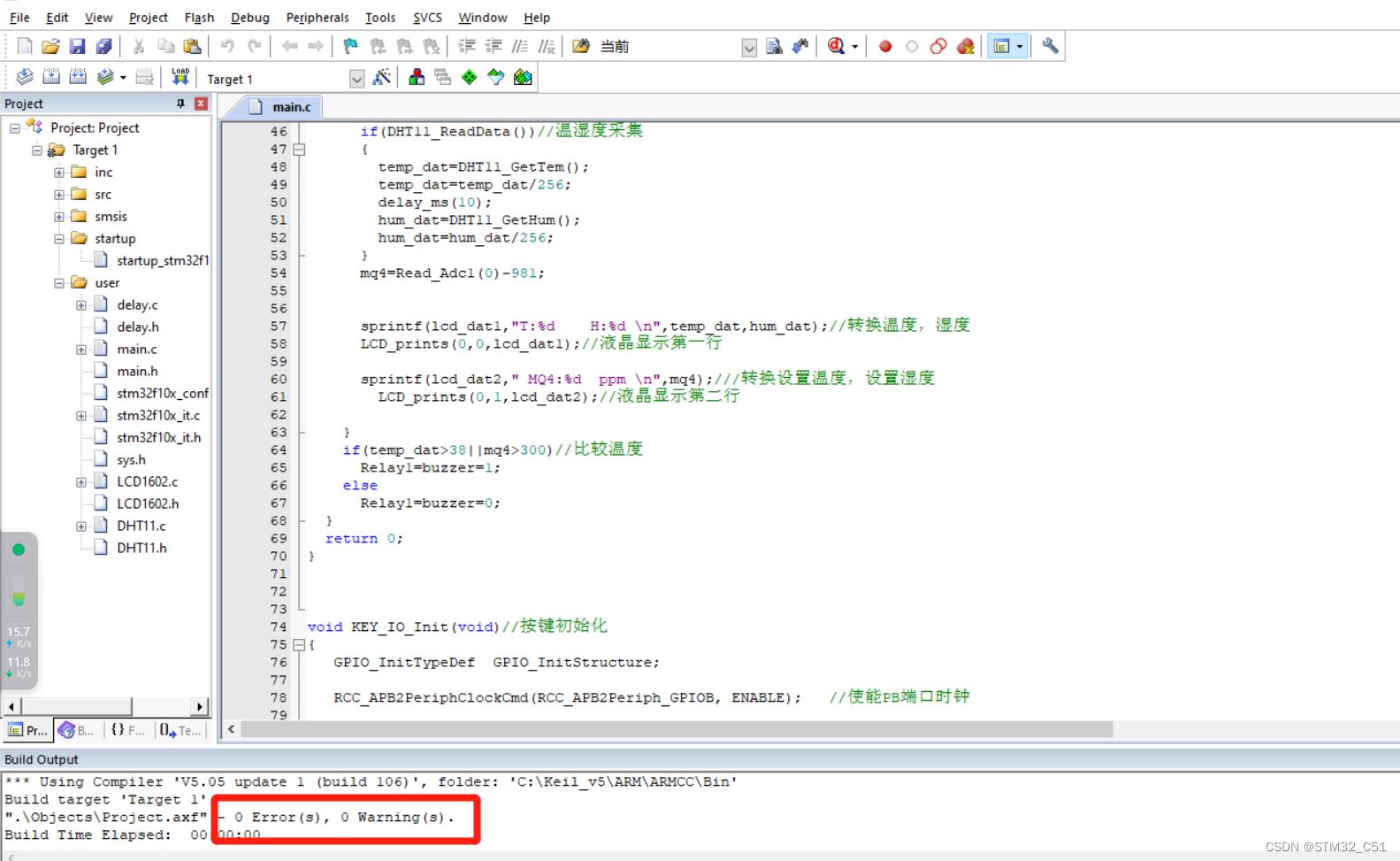

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：/******************************************************************************** Function Name :  DHT11_Read* Description : 读取温湿度* Input : None* Output : None* Return : None*******************************************************************************/int DHT11_ReadData(void){  unsigned int cout = 1;  unsigned int T_H, T_L, H_H, H_L, Check;
  //设置为IO口输出模式  DHT_Set_Output();  DHT_W_DATA=1;  //1、MCU开始起始信号  DHT_ResetBit();  delay_ms(18);    //拉低至少18ms  DHT_SetBit();      //delay_us(20);    //拉高20~40us    //设置为IO口输入模式  DHT_Set_Input();    //2、读取DH21响应  if(DHT_ReadBit() == Bit_RESET)  {    //等待80us的高电平    cout = 1;    while(DHT_ReadBit() && cout++);        //等待80us的低电平    cout = 1;    while(!DHT_ReadBit() && cout++);    delay_us(54);        //读取8bit的湿度整数数据    H_H = DH21_ReadByte();        //读取8bit的湿度小数数据    H_L = DH21_ReadByte();        //读取8bit的温度整数数据    T_H = DH21_ReadByte();        //读取8bit的温度小数数据    T_L = DH21_ReadByte();        //读取8bit的校验和    Check = DH21_ReadByte();        if(Check == (H_H + H_L + T_H + T_L))    {      DHT11.Hum_H = H_H;      DHT11.Hum_L = H_L;      DHT11.Tem_H = T_H;      DHT11.Tem_L = T_L;        return 1;    }    else    {      return 0;    }  }  return 0;}

/**  * @brief  获取温度  * @param  none.  * @retval Temp, 温度值  */int DHT11_GetTem(void){  return (DHT11.Tem_H << 8 | DHT11.Tem_L);}
/**  * @brief  获取湿度  * @param  none.  * @retval Hum,湿度值  */int DHT11_GetHum(void){  return (DHT11.Hum_H << 8 | DHT11.Hum_L);}
