本文详细介绍了一款基于51单片机的智能温湿度控制器，包括DHT11传感器的数据采集、继电器控制的加热/加湿等功能，附带中文注释的程序代码和ADAltiumDesigner原理图，适合新手学习参考。

功能介绍：采用51单片机作为主控CPU，采用DHT11传感器采集温湿度，采用四个继电器分别模拟加热、加湿、散热、去湿动作，通过按键设置温湿度的上下限值，当实时温湿度超过或者低于设置值，蜂鸣器报警提醒，并且对应的继电器开启，LCD1602显示相关的数据，程序有中文注释，新手容易看懂，文末有资料分享：

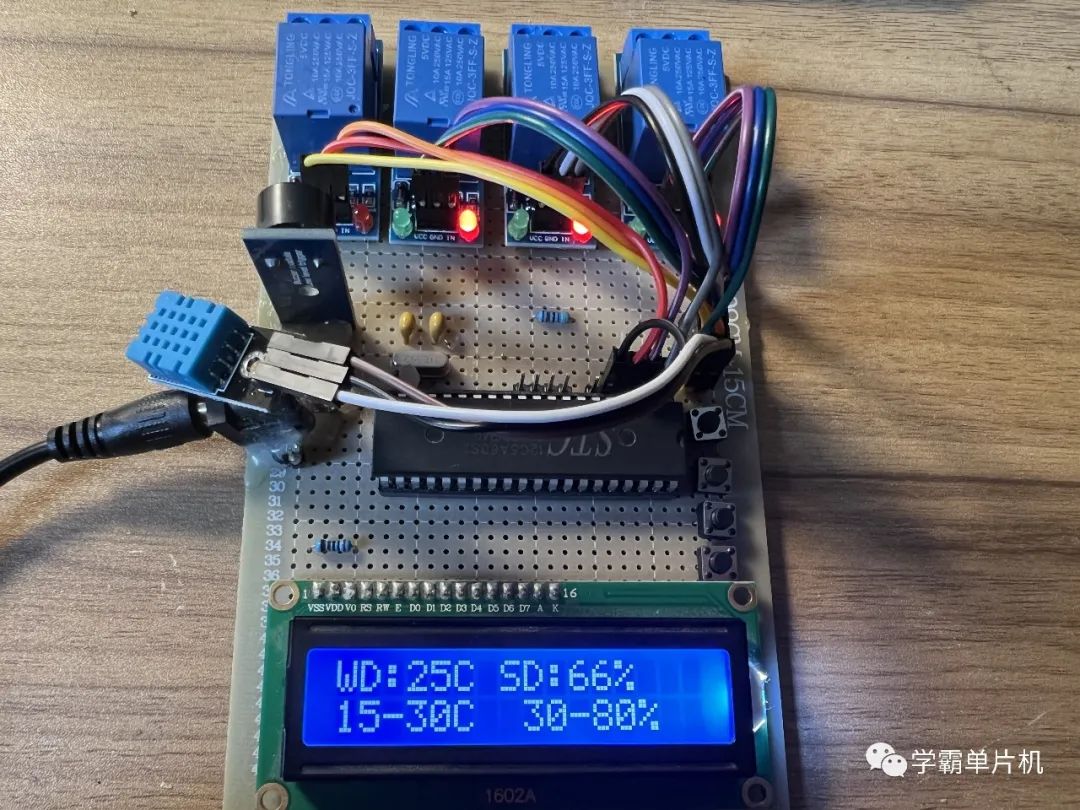

下面是实物演示视频和相关实物图片

70-基于51单片机的智能温湿度控制器（程序+原理图+元器件清单全套资料）

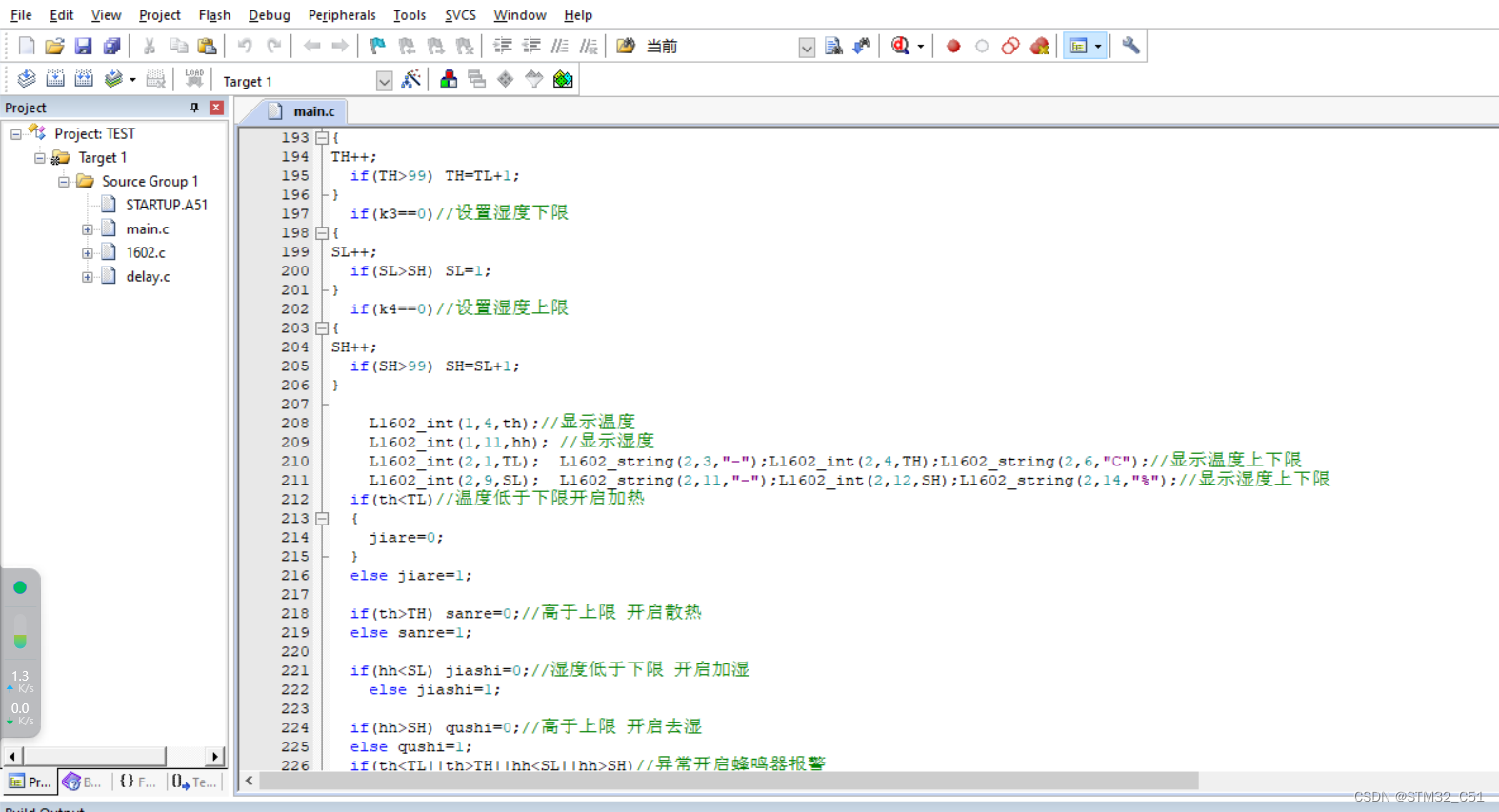

下面是程序部分展示（程序有中文注释，新手容易看懂）

部分程序展示：bit DHT11_Read_Date(unsigned int *temp,unsigned int *humi)  //读取温湿度{    unsigned int i = 0,retry = 0;   unsigned int buf[SIZE];   DHT11_DQ = 0;       //拉低数据线大于 18ms发送开始信号   delay_ms(30);     // 需大于 18 毫秒   DHT11_DQ = 1;       //释放数据线, 用于检测低电平的应答信号   //延时20-40us,等待一段时间后检测应答信号, 应答信号是从机拉低数据线80us   delay_10us(3);  if(DHT11_DQ != 0)    // 检测应答信号, 应答信号是低电平   {     //没应答信号      return ERROR;   }   else   {     //有应答信号     while(DHT11_DQ == 0 && retry++ < NUMBER);      // 等待应答信号结束     if(retry >= NUMBER)  //检测计数器是否超过了设定的范围     {       DHT11_DQ = 1;       return ERROR;   //读数据出错, 退出函数     }     retry = 0;     DHT11_DQ = 1;      //释放数据线      //应答信号后会有一个 80us 的高电平，等待高电平结束      while(DHT11_DQ != 0 && retry++ < NUMBER);     if(retry >= NUMBER)     {       DHT11_DQ = 1;       return ERROR;  //退出函数     }       //读出湿. 温度值         for(i = 0; i < SIZE; i++)    //读取40位数据    {       buf[i] = DHT11_Read_Byte();       if(status == ERROR)    //调用 DHT11_Read_Byte() 读数据出错会设定status 为ERROR       {         DHT11_DQ = 1;            return ERROR;        }      }     if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])  //校验正确    {      *humi = buf[0];       *temp = buf[2];       DHT11_DQ = 1;       return OK;                   //正确的读出 dht11输出的数据       }     else         //校验数据出错      {             return ERROR;     }   }         }
