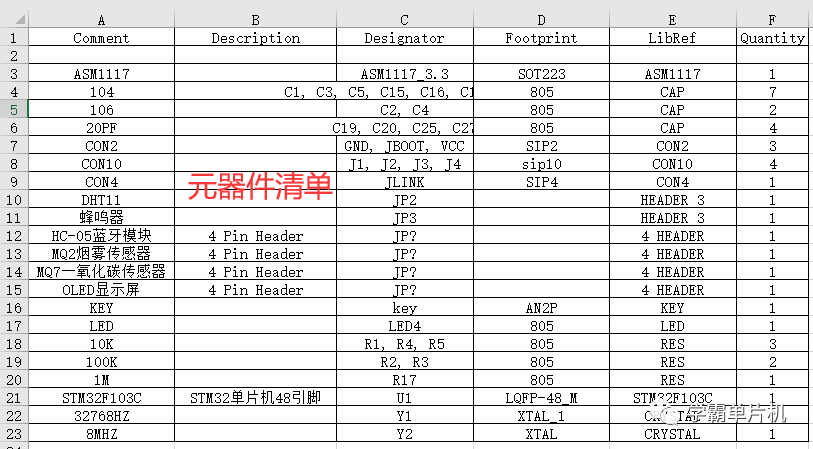

63-基于stm32烟雾火焰温湿度检测火灾报警数据蓝牙上传APP（程序+原理图+元器件清单全套资料）...

资料编号：063



功能介绍：采用stm32单片机作为主控CPU，采用MQ2传感器采集烟雾浓度，当浓度超过预设值，蜂鸣器报警，采用DHT11传感器采集温湿度，采用火焰传感器采集当前是否有火灾，采用蓝牙HC-06模块将数据上传到手机APP，并且OLED显示相关的数据，程序有中文注释，新手容易看懂，全套实物资料齐全：

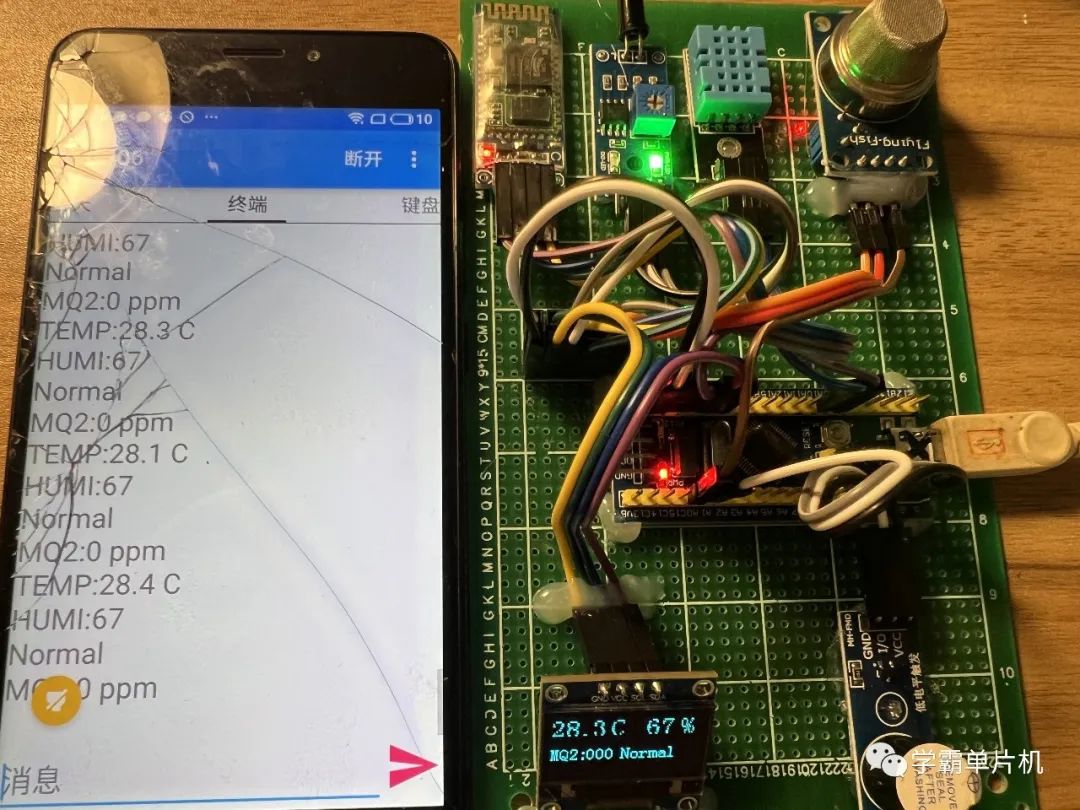

下面是实物演示视频和相关实物图片

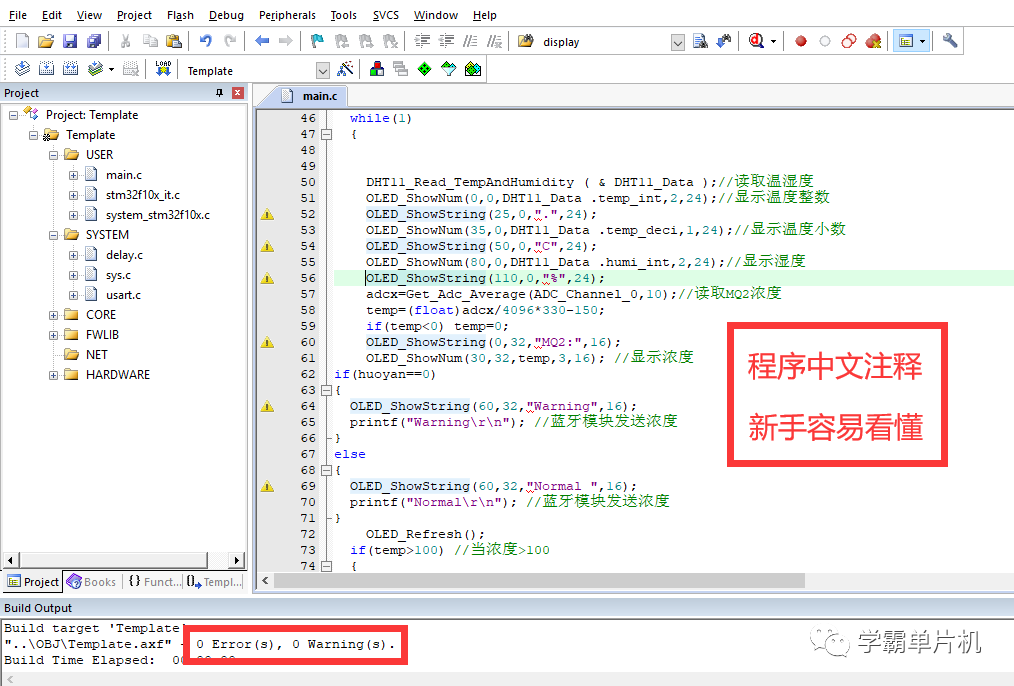

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示
//硬件初始化
void Hardware_Init(void)
{
  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级

  delay_init();      //延时函数初始化

  Usart1_Init(9600);  //串口1初始化为115200
//  Usart2_Init(115200);   //串口2，驱动ESP8266用
  LED_Init();        //LED初始化
}




int main(void)
{
  unsigned char *dataPtr = NULL;
  unsigned short timeCount = 30;  //发送间隔变量
uint8_t status;
long int num=0;
u16 adcx;
  int temp;
  Hardware_Init();        //初始化外围硬件
      OLED_Init();
    OLED_ColorTurn(0);
    OLED_DisplayTurn(0);

      OLED_Refresh();
  KEY_Init();
    Adc_Init();  LED_Init();
  LED=1;


  while(1)
  {




    DHT11_Read_TempAndHumidity ( & DHT11_Data );//读取温湿度
    OLED_ShowNum(0,0,DHT11_Data .temp_int,2,24);//显示温度整数
    OLED_ShowString(25,0,".",24);
    OLED_ShowNum(35,0,DHT11_Data .temp_deci,1,24);//显示温度小数
    OLED_ShowString(50,0,"C",24);
    OLED_ShowNum(80,0,DHT11_Data .humi_int,2,24);//显示湿度
    OLED_ShowString(110,0,"%",24);
    adcx=Get_Adc_Average(ADC_Channel_0,10);//读取MQ2浓度
    temp=(float)adcx/4096*330-150;
    if(temp<0) temp=0;
    OLED_ShowString(0,32,"MQ2:",16);
    OLED_ShowNum(30,32,temp,3,16); //显示浓度
if(huoyan==0)
{
  OLED_ShowString(60,32,"Warning",16);
  printf("Warning\r\n"); //蓝牙模块发送浓度
}
else
{
  OLED_ShowString(60,32,"Normal ",16);
  printf("Normal\r\n"); //蓝牙模块发送浓度
}
    OLED_Refresh();
  if(temp>100) //当浓度>100
  {
    beep=0;
  }
  else
  {
    beep=1;
  }
  printf("MQ2:%d ppm\r\n",temp); //蓝牙模块发送浓度
  delay_ms(300);


  printf("TEMP:%d",DHT11_Data .temp_int);   //发送温度整数
  printf(".%d C\r\n",DHT11_Data .temp_deci);//发送温度小数
  delay_ms(300);
  printf("HUMI:%d \r\n",DHT11_Data .humi_int);  //发送湿度
  delay_ms(300);
  }
}

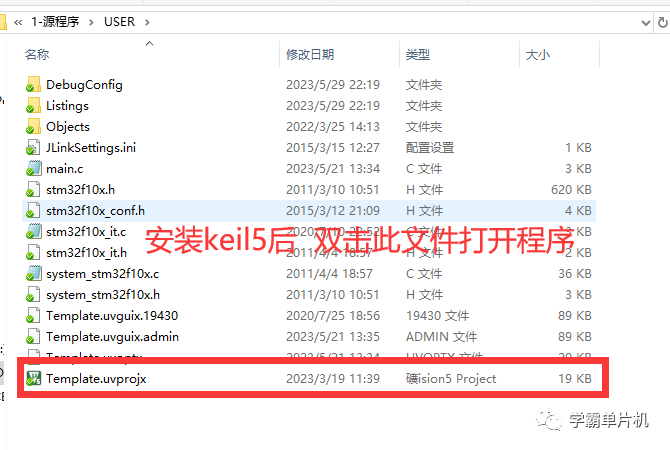

程序打开方法：采用keil5打开，公众号有软件安装包

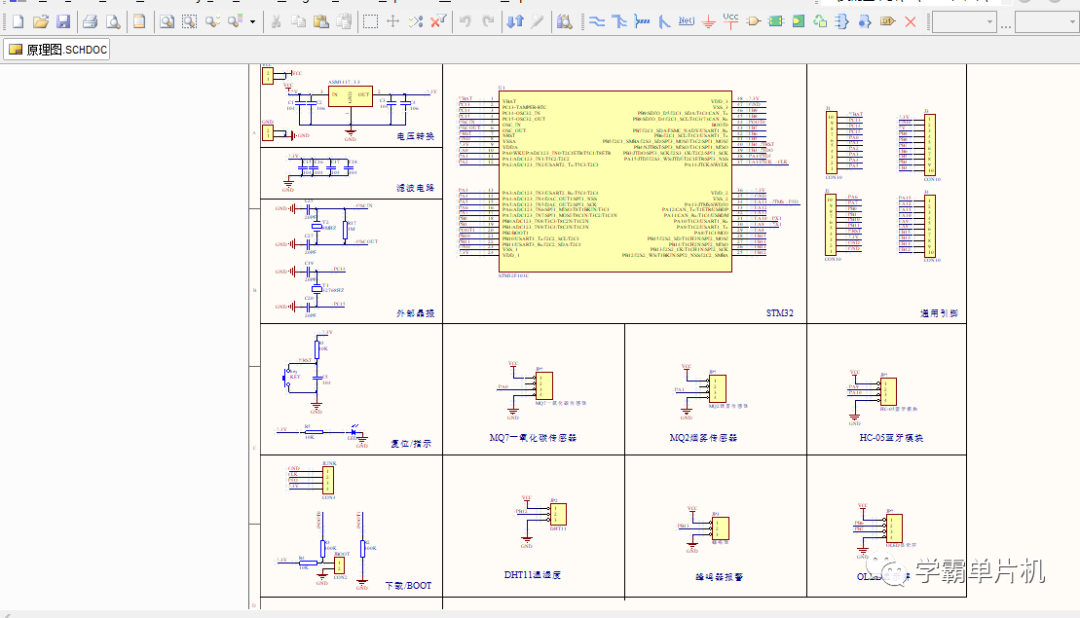

下面是原理图，采用【AD】altium designer打开，公众号有安装包

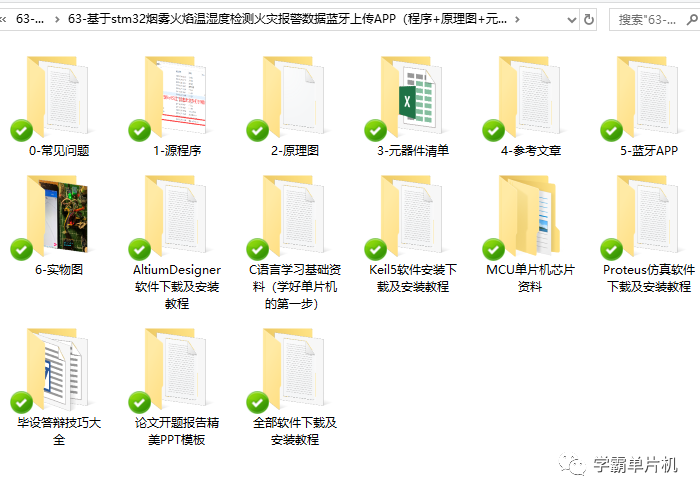

下面是资料包里面包含的相关文件展示

资料源链接：设计资料合集
