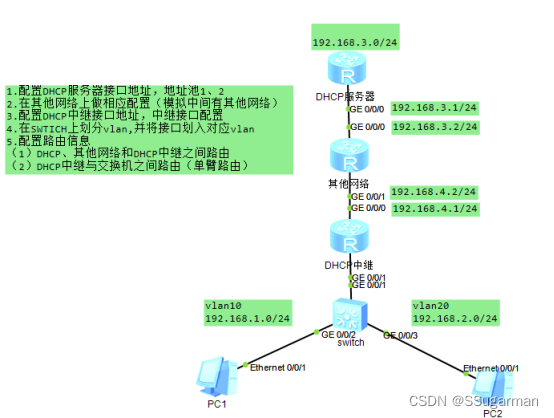

背景：跨网段配置DHCP服务(单臂路由)，PC1、PC2自动获取IP信息
在这里插入图片描述

一、配置DHCP服务器接口地址，地址池1、2

1.使能DHCP,创建地址池1、2

[DHCP]dhcp enable

[DHCP]ip pool 1
[DHCP-ip-pool-1]network 192.168.1.0 mask 255.255.255.0
[DHCP-ip-pool-1]dns-list 114.114.114.114
[DHCP-ip-pool-1]gateway-list 192.168.1.254
[DHCP-ip-pool-1]excluded-ip-address 192.168.1.1
[DHCP-ip-pool-1]lease unlimited
[DHCP-ip-pool-1]quit

[DHCP]ip pool 2
Info: It’s successful to create an IP address pool.
[DHCP-ip-pool-2]network 192.168.2.0 mask 255.255.255.0
[DHCP-ip-pool-2]dns-list 8.8.8.8
[DHCP-ip-pool-2]gateway-list 192.168.2.254
[DHCP-ip-pool-2]quit

2.配置DHCP服务器接口地址

[DHCP]interface g0/0/0
[DHCP-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[DHCP-GigabitEthernet0/0/0]dhcp select global</
