本文解析了Android系统中WindowManagerService的Window管理结构，详细介绍了从RootWindowContainer到WindowState等各类容器及组件的层级关系，帮助读者理解窗口管理的核心机制。

树形结构

WindowContainer在frameworks/base/services/core/java/com/android/server/wm/WindowContainer.java中实现，其定义：

class WindowContainer<E extends WindowContainer> extends ConfigurationContainer<E>
implements Comparable<WindowContainer>, Animatable, SurfaceFreezer.Freezable, BLASTSyncEngine.TransactionReadyListener

其中泛型E是WindowContainer容器包含的元素类型，E可以是WindowContainer及其子类。

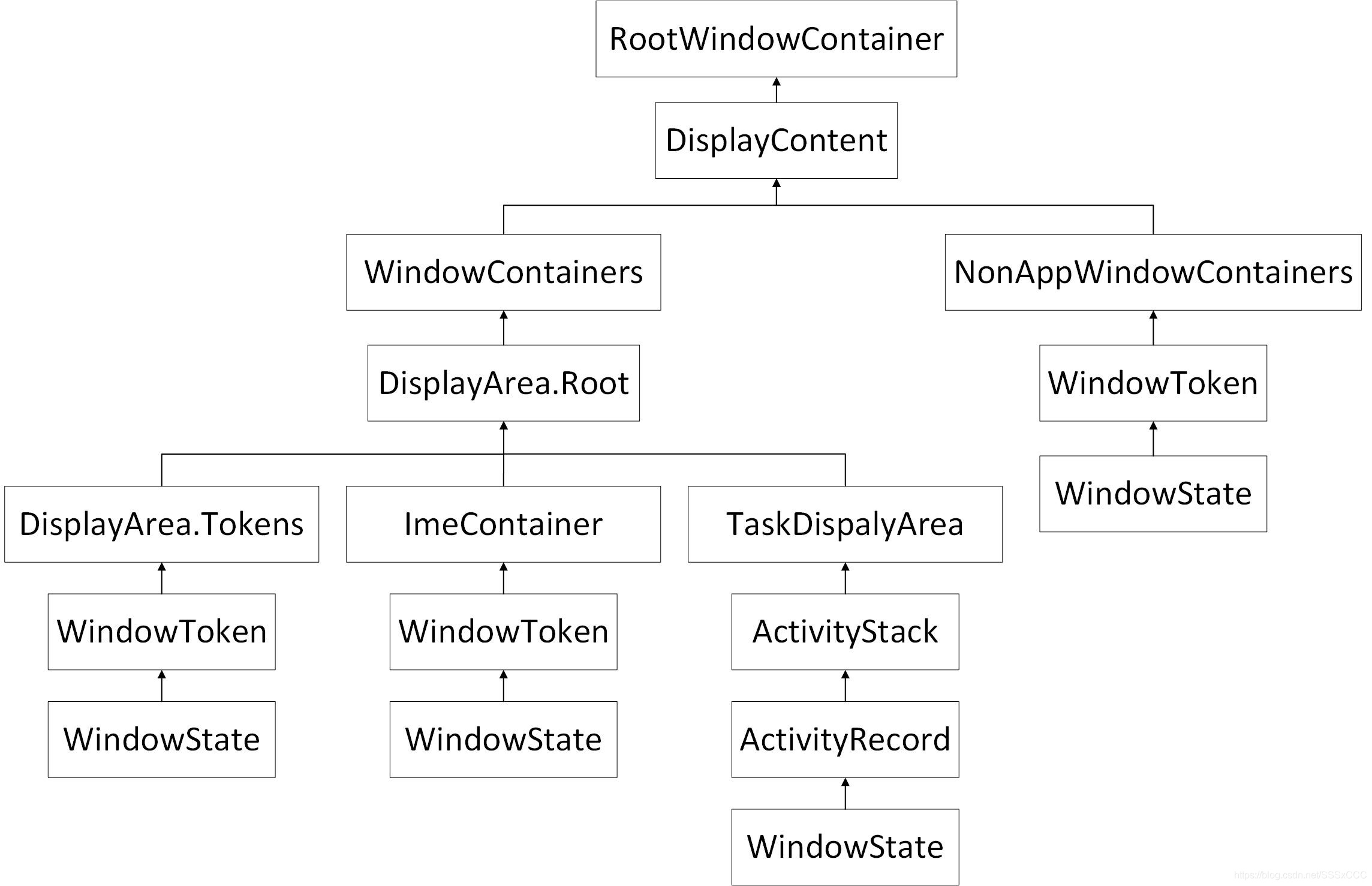

因此WindowContainer是树形结构，其整体结构（注意不是类的继承关系）如下图所示：
WindowContainer类

RootWindowContainer

public class RootWindowContainer extends WindowContainer<DisplayContent> implements DisplayManager.DisplayListener

在WindowManagerService中有一个类型为RootWindowContainer的成员变量mRoot。

DisplayContent

class DisplayContent extends WindowContainer<DisplayContent.DisplayChildWindowContainer> implements WindowManagerPolicy.DisplayContentInfo

包括一个屏幕中的所有窗口。

DisplayChildWindowContainer

static class DisplayChildWindowContainer<E extends WindowContainer> extends WindowContainer<E>

WindowContainers

private class WindowContainers extends DisplayChildWindowContainer<WindowContainer>

NonAppWindowContainers

private class NonAppWindowContainers extends DisplayChildWindowContainer<WindowToken>

WindowToken

class WindowToken extends WindowContainer<WindowState>

ActivityRecord

public final class ActivityRecord extends WindowToken implements WindowManagerService.AppFreezeListener

是一个Activity的状态。

WallpaperWindowToken

class WallpaperWindowToken extends WindowToken

WindowState

class WindowState extends WindowContainer<WindowState> implements WindowManagerPolicy.WindowState, InsetsControlTarget

Task

public class Task extends WindowContainer<WindowContainer>

ActivityStack

public class ActivityStack extends Task

管理一个活动栈的状态。

DisplayArea

public class DisplayArea<T extends WindowContainer> extends WindowContainer<T>

出现在DisplayContent下，用来给WidnowContainer分组。

TaskDisplayArea

final class TaskDisplayArea extends DisplayArea<ActivityStack>

表示包括app窗口容器的屏幕区域。

Tokens

public static class Tokens extends DisplayArea<WindowToken>。

Root

public static class Root extends DisplayArea<DisplayArea>

是在DisplayContent下所有DisplayArea的根。

ImeContainer

private static class ImeContainer extends DisplayArea.Tokens

包括输入法窗口的容器。
