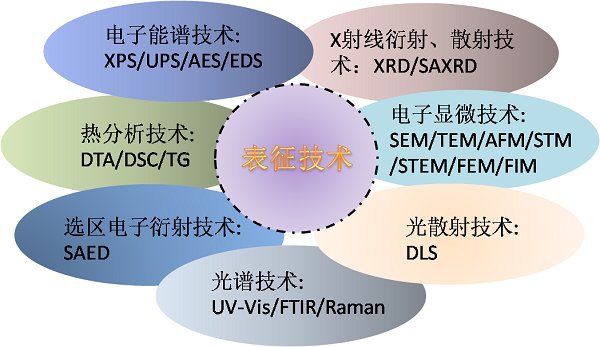

▲ 图1 材料表征技术
一、显微世界的"CT扫描"
1.1 SEM:材料表面的"高清卫星地图"
工作原理:
-
电子枪发射5-30kV电子束
-
电磁透镜系统将束斑聚焦至1nm-5μm
-
探测器接收二次电子/背散射电子信号
典型参数对比:
|
型号 |
分辨率 |
放大倍数 |
特色功能 |
|---|---|---|---|
|
场发射SEM |
0.6nm |
10-100万倍 |
低电压成像 |
|
环境SEM |
3nm |
1-50万倍 |
含水样品观测 |

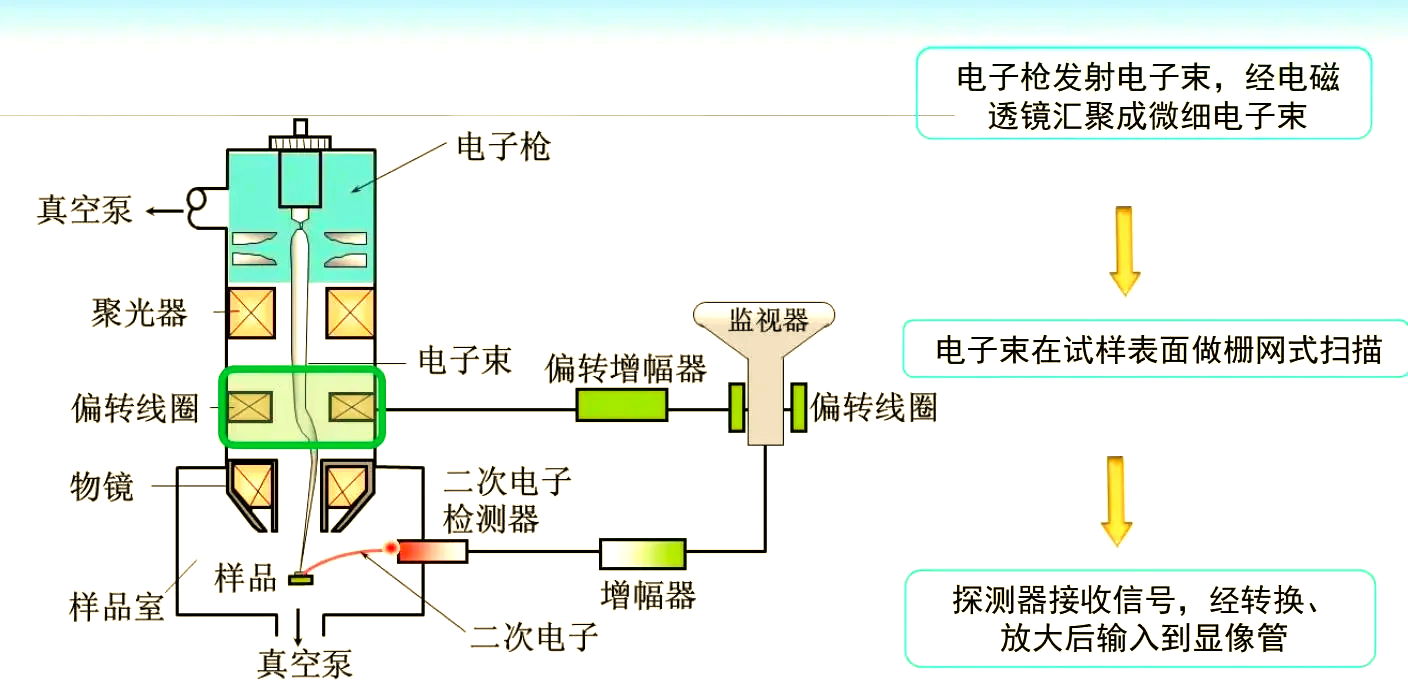

▲ 图2 SEM信号产生原理示意
应用案例:
-
某航天铝合金断裂分析:发现20nm级氧化物夹杂(2025年嫦娥六号返回舱材料改进项目)
1.2 TEM:原子尺度的"超级显微镜"
技术突破:
-
球差校正器实现70pm分辨率
-
4D-STEM技术可实时观测相变过程
操作要点:
样品制备流程: 块体材料 → 机械减薄至100μm → 离子减薄至50nm → 等离子清洗
二、晶体结构的"DNA检测"
2.1 XRD:材料的"指纹识别"技术
布拉格定律进阶应用:
λ = 2dₕₖₗsinθ → 通过Rietveld精修可获晶胞参数(精度达0.0001nm)
最新发展:
-
同步辐射XRD(上海光源BL14B线站)可实现毫秒级动态观测
-
机器学习辅助物相鉴定(2025年ICDD数据库收录超50万种物相)
2.2 EBSD:晶粒取向的"基因测序"
产出数据:
-
取向成像显微术(OIM)
-
晶界类型分布(Σ3孪晶界占比)
工业应用:
-
钛合金叶片织构优化(某型航空发动机疲劳寿命提升300%)
三、力学性能的"体能测试"
3.1 纳米压痕:微观硬度的"精准秤"
测试原理:
-
伯科维奇压头(曲率半径100nm)
-
连续刚度测量法(CSM)
典型数据:
|
材料 |
硬度(GPa) |
弹性模量(GPa) |
断裂韧性(MPa·m¹/²) |
|---|---|---|---|
|
Al₂O₃陶瓷 |
18.5 |
380 |
4.2 |
|
牙科氧化锆 |
12.3 |
210 |
6.8 |
3.2 原位测试:力学行为的"直播观察"
联用技术:
-
SEM+拉伸台(观察裂纹扩展)
-
XRD+应力仪(监测相变应力)
四、前沿技术展望
-
AI辅助表征:DeepMind最新开发的MatFormer模型可预测XRD谱图(2025.7)
-
量子传感技术:NV色心探测可实现单原子级磁学测量
-
多模态联用:上海材料所建成全球首台TEM-Raman-AFM三模态平台
知识卡片:现代材料表征已进入"原子-秒"时代,1秒内可完成10⁶个原子的化学成分分析
