你有没有遇到过这种情况？
一根网线，接百兆交换机，灯亮，网络正常
换到千兆交换机，灯不亮，或者频繁闪红，无法连接
查线序，水晶头8芯都压了，测线仪显示“全通”
但一插千兆设备就“罢工”
更奇怪的是:有人告诉你“只用4芯也能通百兆”，可你明明压了8芯，怎么还是出问题？
真相是：你的网线可能“物理通，逻辑断”——
表面看8芯都连了，实则千兆所需的4对线未全部有效工作。
今天就带你穿透迷雾，彻底搞懂：百兆与千兆的用线差异、4芯8芯的真相、以及如何避免“千兆变百兆”甚至“千兆不通”。
一、百兆和千兆，到底用几根线？
1. 百兆以太网（100BASE-TX）—— 只用4芯
发送数据：使用 1、2 线对（橙白、橙）
接收数据：使用 3、6 线对（绿白、绿）
其余4芯（4、5、7、8）闲置
✅ 所以： 只接4芯的网线，百兆也能通——这是“4芯可用”说法的来源。
2. 千兆以太网（1000BASE-T）—— 必须用8芯（4对）
四对线同时双向传输：
线对1（1、2）：既发又收
线对2（3、6）：既发又收
线对3（4、5）：既发又收
线对4（7、8）：既发又收
利用回波抵消技术（Echo Cancellation），在同一线对上实现全双工
❌ 所以： 任何一根线不通、接触不良、干扰严重，千兆就无法协商。
二、为什么“测线仪显示全通，千兆却不通”？
问题根源：测线仪太“简单”
普通测线仪只能检测：
8根线是否物理连通
线序是否正确（如T568B）
但它无法检测：
✅ 线对之间的串扰（Crosstalk）
✅ 信号衰减（Attenuation）
✅ 阻抗不匹配
✅ 屏蔽层是否有效接地（对Cat6a/7）

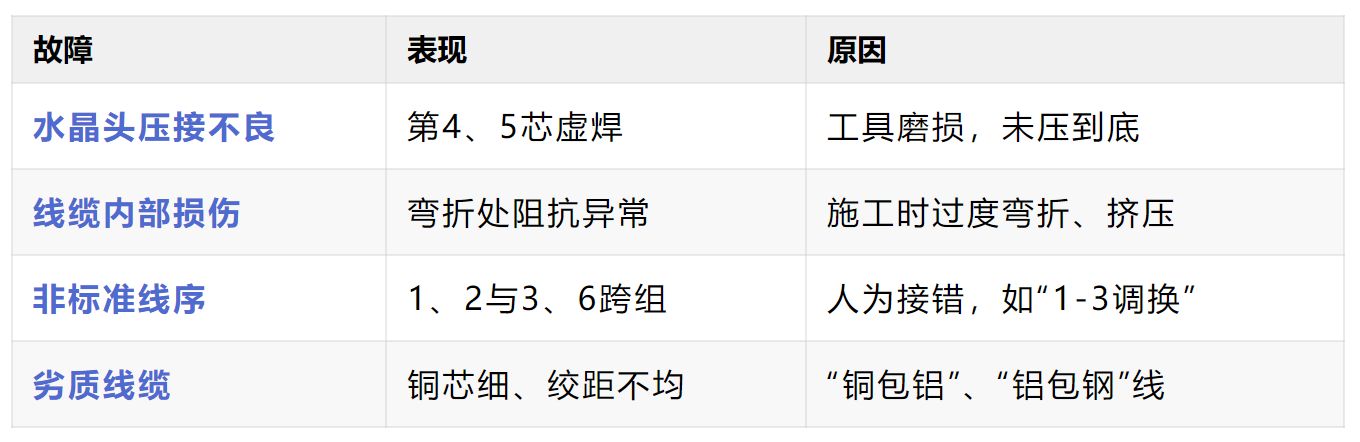

常见“隐形故障”：
🔍 这些问题在百兆下可能“隐身”，但在千兆高频信号下，直接导致误码率飙升，链路无法建立。
三、真实案例：这根“全通”网线，千兆为何不通？
故障现象：
办公室新装AP，用Cat6线连接千兆交换机
测线仪显示“1-8全通”，但交换机端口不亮
换到百兆交换机，网络正常
排查过程：
重新压接水晶头 → 无效
更换跳线 → 正常！
用专业线缆测试仪（如Fluke）检测原线 → 发现：
线对3（4、5）串扰超标
回波损耗（Return Loss）不合格
根本原因：
水晶头压接时，4、5芯绝缘层被破坏，导致与邻近线对耦合
百兆信号频率低（125MHz），影响小
千兆信号频率高（125MHz × 4），串扰导致信号失真，无法同步
四、如何确保网线支持千兆？5个关键建议
1. 必须使用标准8芯线序（T568A/T568B）
T568B标准（最常用）： 1: 橙白 2: 橙 3: 绿白 4: 蓝 5: 蓝白 6: 绿 7: 棕白 8: 棕
禁止“省4芯”或“乱序接线”
两端必须一致（直通线）
2. 使用合格工具与线缆
✅ 网线钳：选择带“剪切+剥线+压接”一体的精密工具
✅ 水晶头：选择磷铜材质，镀金层厚
✅ 线缆：Cat5e（支持千兆100米）、Cat6（支持更远距离）
3. 施工规范
🚫 禁止过度弯折（弯曲半径 > 4倍线径）
🚫 禁止用力拉扯
🚫 禁止与强电线平行布放（>30cm间距）
4. 用专业设备测试（关键链路必做）
基础：高级测线仪（带千兆支持提示）
专业：Fluke DSX系列，出具认证报告（TIA/ISO标准）
5. 千兆环境，优先使用Cat6及以上
Cat5e：理论支持千兆，但对施工要求高
Cat6：线对隔离更好，抗干扰强，推荐用于新部署
五、总结
🎯 记住这三句话：
百兆用4芯，千兆必须8芯 —— 这是协议决定的，不是“能通就行”
测线仪“全通”≠千兆可用 —— 物理连通只是第一步
千兆不通，先查线 —— 70%问题出在水晶头、线序、线缆质量
在千兆已成主流的今天，每一根网线，都应按8芯标准施工与验收。
别让一根“问题跳线”，拖垮整个网络性能。
