网工必备：5种常见网络拓扑结构详解

号主：老杨丨11年资深网络工程师，更多网工提升干货，请关注公众号：网络工程师俱乐部

网络拓扑结构，是网络的“骨架”。它决定了网络的 性能、可靠性、扩展性。

选错拓扑，轻则带宽瓶颈，重则单点故障导致全网瘫痪。

咱作为网工，必须掌握最常见的5种拓扑结构，并懂得在什么场景下使用。

今天用 图解 + 优缺点 + 应用场景，帮你彻底搞懂这5种“网络骨架”。

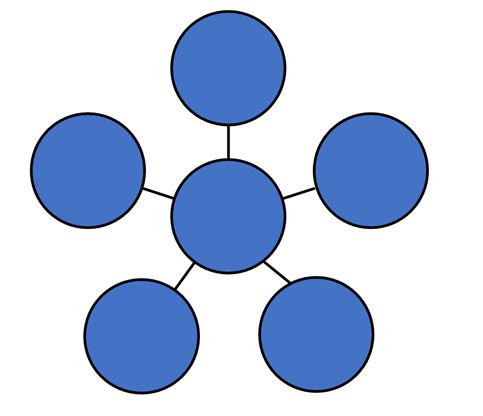

1. 星型拓扑

结构图：

[PC1] ↓ [PC2] ↓ [核心交换机] ← 所有设备连向中心节点 ↓ [PC3] ↓ [PC4]

✅ 优点：

• 易于管理：所有流量经中心节点

• 故障隔离：某条链路断，只影响单设备

• 扩展方便：加设备只需连到中心

❌ 缺点：

• 中心单点故障：核心交换机挂，全网瘫

• 布线成本高：每台设备单独拉线

🏢 应用场景：

• 企业办公网
• 家庭网络
• 小型机房

🔚 建议： 核心设备必须冗余（双机热备）！

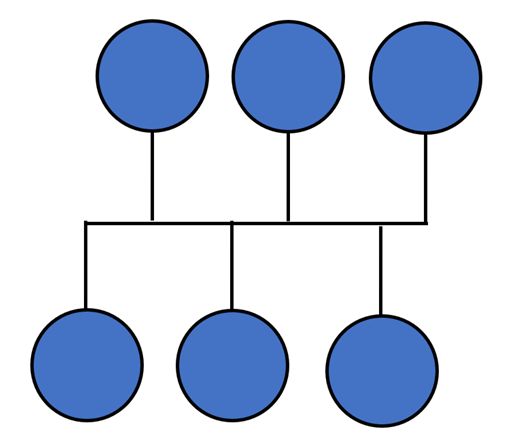

2. 总线型拓扑

结构图：

[PC1]──[PC2]──[PC3]──[PC4]──[终结电阻] ↑ 同一根主干电缆

✅ 优点：

• 成本低：只需一条主干电缆

• 布线简单：设备串联

❌ 缺点：

• 故障影响大：任一节点或线缆断，全网中断

• 性能差：所有设备共享带宽，易冲突

• 难扩展：加设备需中断网络

🏢 应用场景：

• 已淘汰，仅见于老旧工业网络
• 某些同轴电缆监控系统（如早期CCTV）

⚠️ 现代网络不推荐使用！

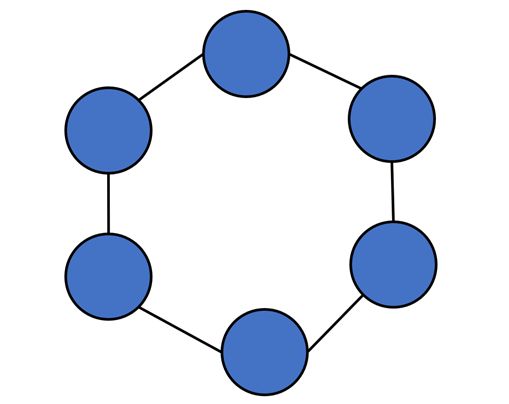

3. 环型拓扑

结构图：

[SW1] ──→ [SW2] ──→ [SW3] ↑ ↓ └─────────────────────┘

✅ 优点：

• 无中心单点：任一节点坏，可绕行

• 适合冗余：如RPR、MSAP环网

• 确定性延迟：适合工业控制

❌ 缺点：

• 复杂：需STP或RRPP防环

• 扩展性差：加节点需调整环

🏢 应用场景：

• 城域网（运营商光纤环）
• 工厂自动化（PROFINET）
• 银行ATM专线

🔚 现代变种：双环拓扑（如MS-SPRing），提供50ms快速倒换。

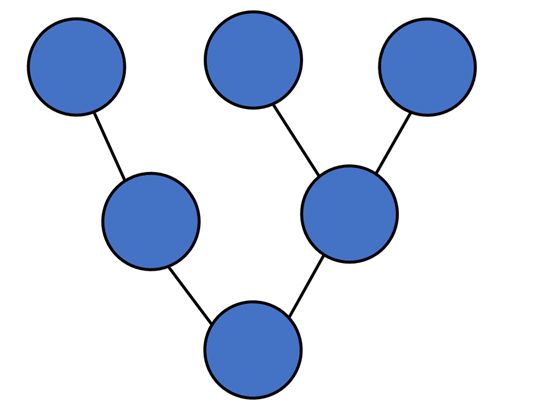

4. 树型拓扑

结构图：

[核心层] / \ / \ [汇聚层] [汇聚层] / \ / \ [接入层][接入层] [接入层][接入层]

✅ 优点：

• 结构清晰：分层设计，易于管理

• 可扩展性强：可无限扩展分支

• 故障隔离好：局部问题不影响全局

❌ 缺点：

• 依赖上层：核心层故障，影响大片

• 成本高：需要多层设备

🏢 应用场景：

• 大型企业网络
• 数据中心
• 校园网

🔚 最佳实践：

• 核心层：双机冗余+堆叠
• 汇聚层：启用VRRP
• 接入层：端口安全+BPDU Guard

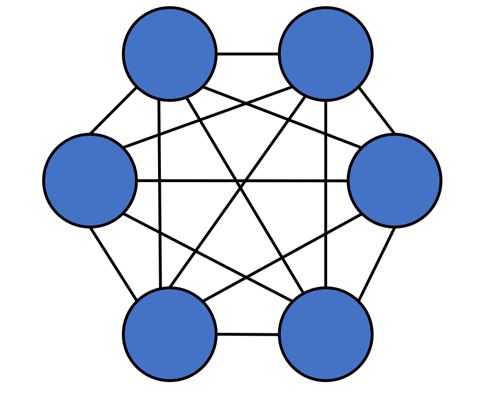

5. 网状拓扑

结构图：

[SW1]─────[SW2] │ ＼ ／ │ │ ＼ │ │ ／ ＼ │ [SW3]─────[SW4]

✅ 优点：

• 极高可靠性：多条路径，自动切换

• 高性能：路径多，负载均衡

• 无单点故障

❌ 缺点：

• 成本极高：线缆和端口消耗大

• 配置复杂：需动态路由（OSPF、BGP）

• 管理难度大

🏢 应用场景：

• 核心数据中心互联
• 运营商骨干网
• 高可用金融网络

变种：

• 部分网状（Partial Mesh）：关键节点全互联，降低成本

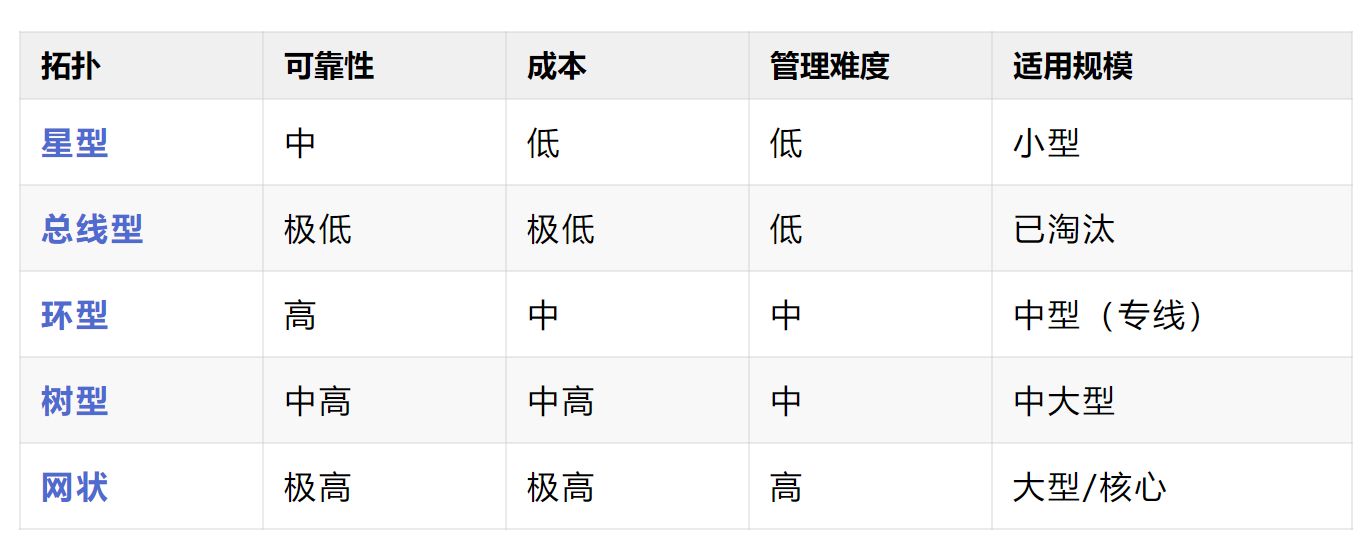

对比总结：5种拓扑如何选？

真实案例：某公司网络升级

原结构：星型

• 单核心交换机

• 一次断电导致全网3小时中断

新结构：树型 + 核心网状

[核心层]：两台S12700E，堆叠 │ [汇聚层]：各楼层S6730，双链路上行 │ [接入层]：S5735，连接终端

✅ 结果：

• 单设备故障无感知

• 带宽提升3倍

• 故障定位时间缩短80%

总结：拓扑选择三原则

1. 按需求选： 小公司用星型，大企业用树型，核心用网状。

2. 冗余是底线： 关键节点必须双设备、双链路。

3. 未来可扩展： 预留端口和带宽，避免频繁改造。
