17张精华图，总结网工机房巡检的关键

大家好，我的网工朋友。很多初级网工在系统巡检的时候，会有点点不知道如何入手。

比如你不知道你需要关注的指标是什么，而且，在实际检查过程中，你也需要根据客户的需要选取特定的指标参数，作为评估目标系统的数据支持内容。

今天这篇文章就帮你汇总一下。

今日文章阅读福利：《 交换机笔记（独家）280页）》

私信我，发送暗号“280”，即可获取此份独家资料。

01 机房巡检这几个方面要牢记！

01 系统整体架构

以下内容作为基本 IT 系统信息被首先调查记录，供分析参考使用：

● 网络设备配置

---设备型号, IOS 版本, 模块型号和数量,用途

● 存储系统配置

---设备型号, IO 带宽, Cache 容量，磁盘数量，接入模式，存储容量，LUN 配置，所属应用

● 主机系统配置

---设备型号，CPU 配置（类型，主频，数量） ，内存容量，网卡配置（数量，速率） ，内置硬盘配置（数量，容量，Raid） ，所属应用

● 数据库软件

---产品名称，版本号，所属应用

● 中间件软件

---产品名称，版本号，JDK 版本，所属应用

● 应用系统

---产品名称，版本号，架构平台，系统架构类型

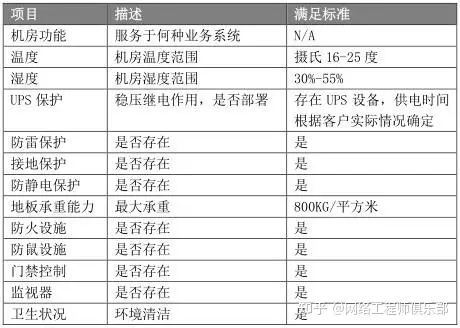

02 机房环境

以上的条件可以现场观察和询问用户完成。

03 网络系统

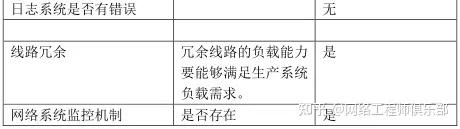

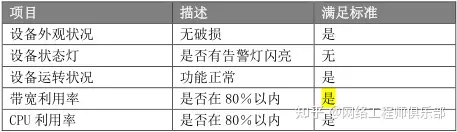

1. 网络设备

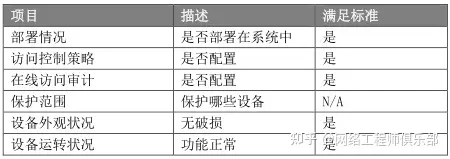

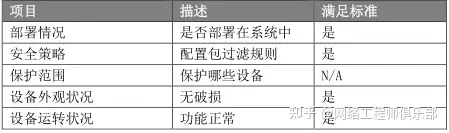

2.防火墙

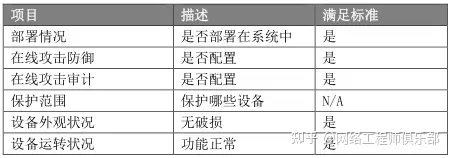

3. IPS

4.IDS

5.VPN

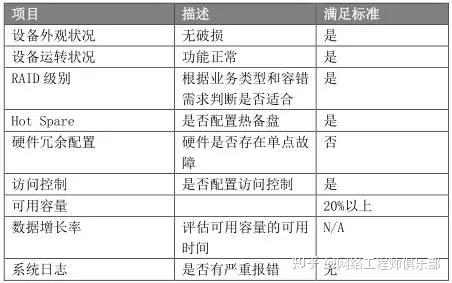

04 存储系统

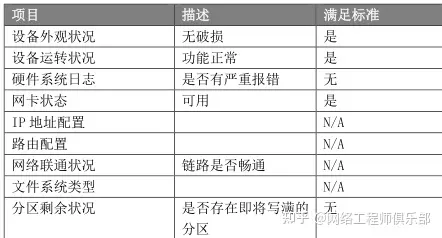

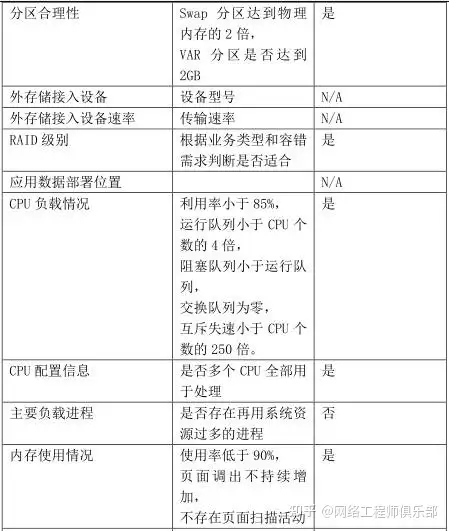

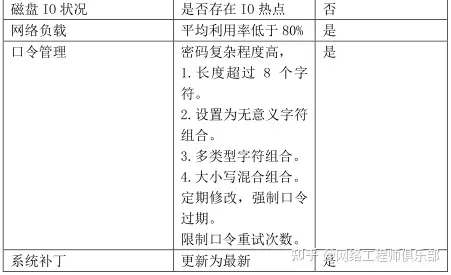

05 主机系统

06 数据库系统

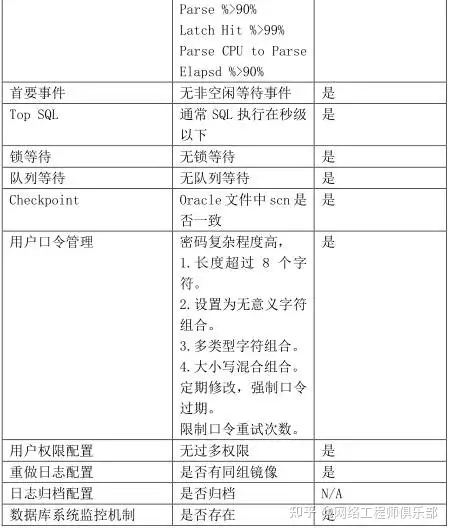

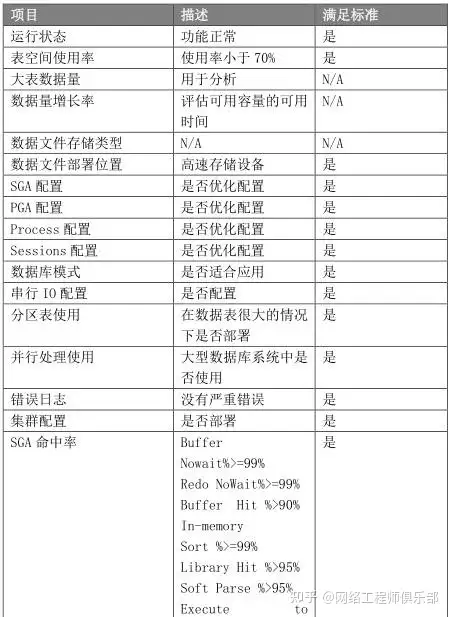

以 Oracle 数据库为例：

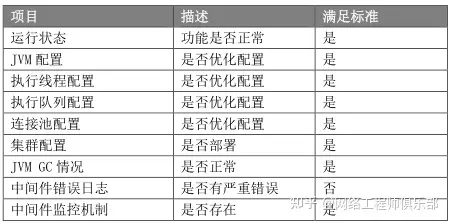

07 中间件系统

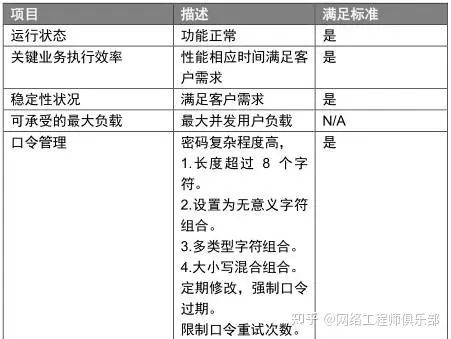

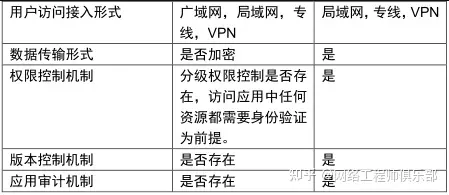

08 应用系统

09 备份与恢复系统

备份与恢复系统是 IT 系统中重要的容灾措施，IT 系统应该根据自身业务特点选取以下备份与恢复方案。

1.备份系统

设备系统备份：

● 部件的冗余

包括网络设备，主机设备，存储设备内部部件的冗余，保证在设备本身避免单点故障。

● 设备的冗余

网络层设备冗余包括交换设备的 HA 和线路冗余， 交换设备的 HA 可以实现故障发生时自动切换。主机层设备冗余可以采用冷备与热备两种方式， 热备即主机集群， 实现故障发生时自动切换。存储层的设备冗余指阵列间的镜像和异地复制方案。

● 数据系统备份

系统级归档备份一般采用磁带备份方式，备份设备可选取磁带机或磁带库制定备份策略，可以按一段时间周期，将完全备份、增量备份和差分备份组合使用制定备份策略。系统级归档备份的备份数据与在线生产数据存在备份间隔差异， 对数据库数据采用这种备份时应将数据库设置为归档模式，来消除这种差异，保证数据的完整性。

存储级数据备份本地镜像同城容灾镜像异地数据传输，分为同步和异步模式。

● 应用系统备份

应用系统备份基于网络备份，主机系统备份和数据备份的整合，方案中涉及以下因素：本地应用系统备份，远程应用系统备份手动应用切换，自动应用切换应用系统备份是备份方案中级别最高的备份形式，而其中自动应用切换的远程系统备份方案则是最高级备份方案，保证应用的完整性。

2.恢复系统

备份系统完成 IT 系统的容灾保证的一般工作， 恢复的成功与否是衡量备份方案有效的唯一标志。

备份是多次重复工作，而恢复操作则较少发生，这种情况下，验证备份有效性就尤为重要。通过制定以下策略与措施，保证恢复策略的有效性：

● 制定恢复应急预案

● 制定恢复流程

● 定期进行巡检、培训与演习

02 最强机房布线你有中枪吗？

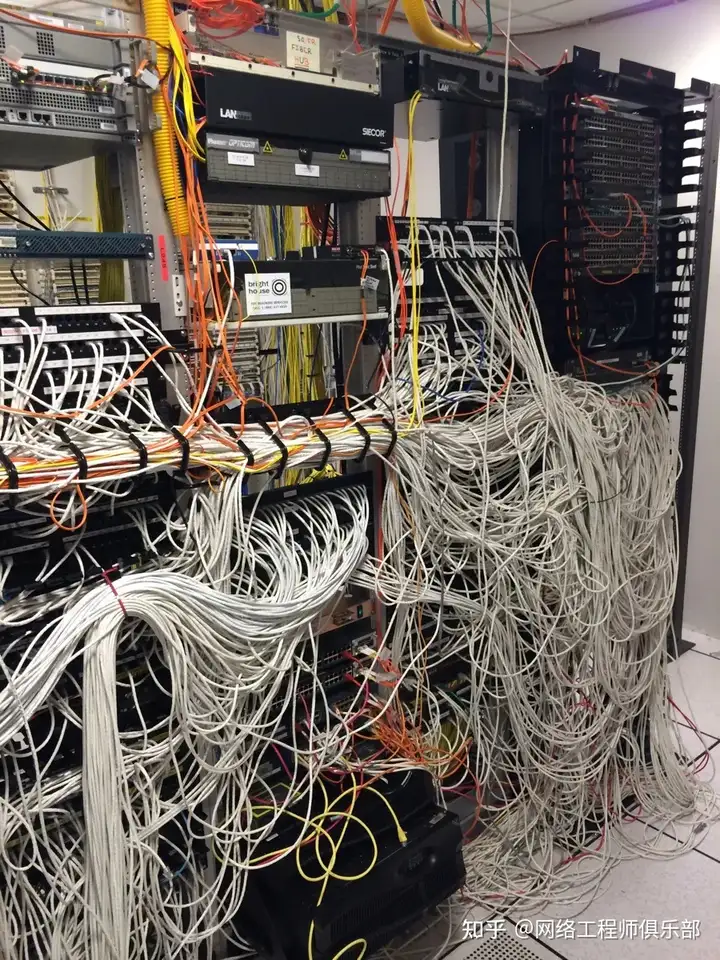

说到机房巡检，免不了提到布线那些事，机房布线大法咱们之前分享过不少，准备一些视觉友好的图片，给你的日常工作对对标。

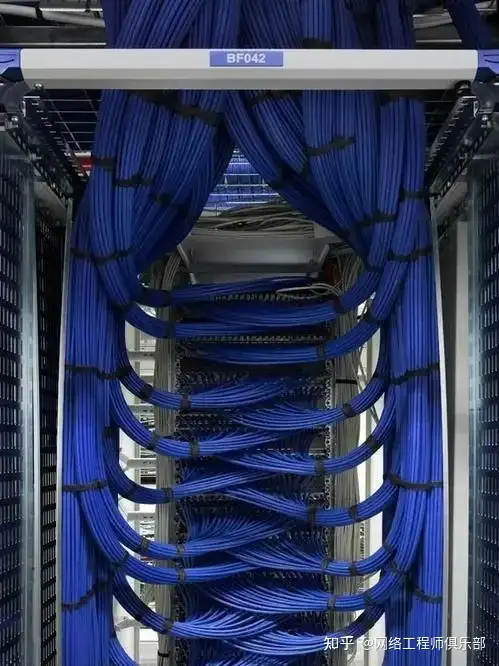

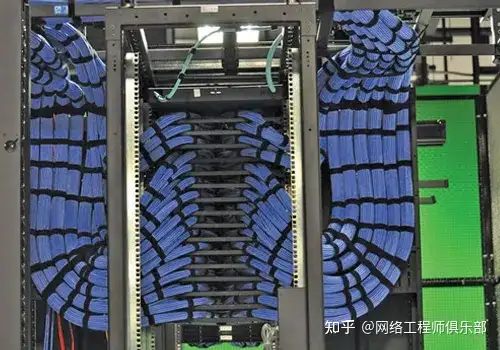

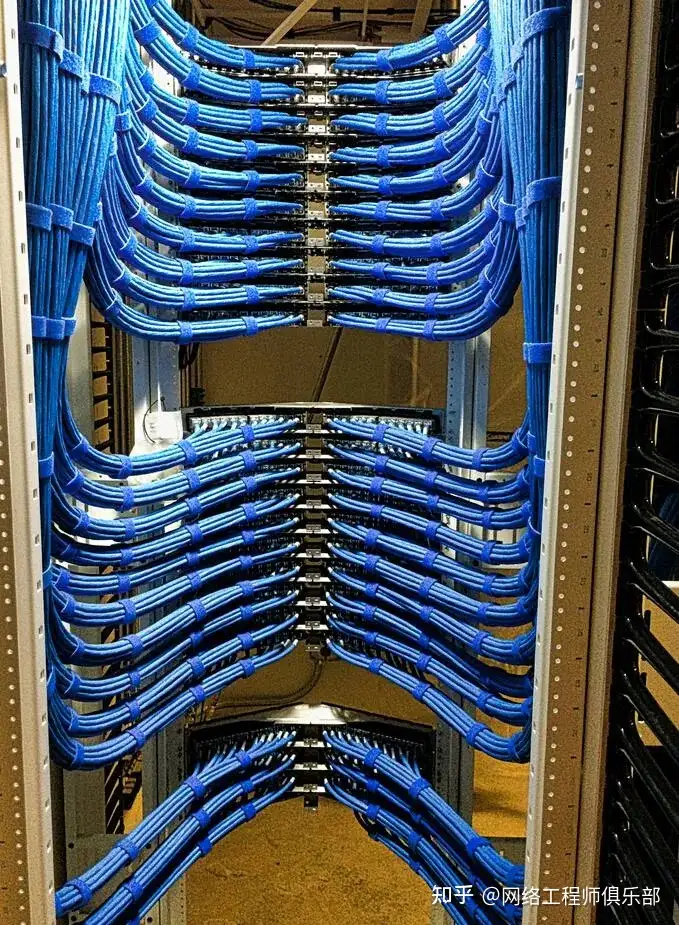

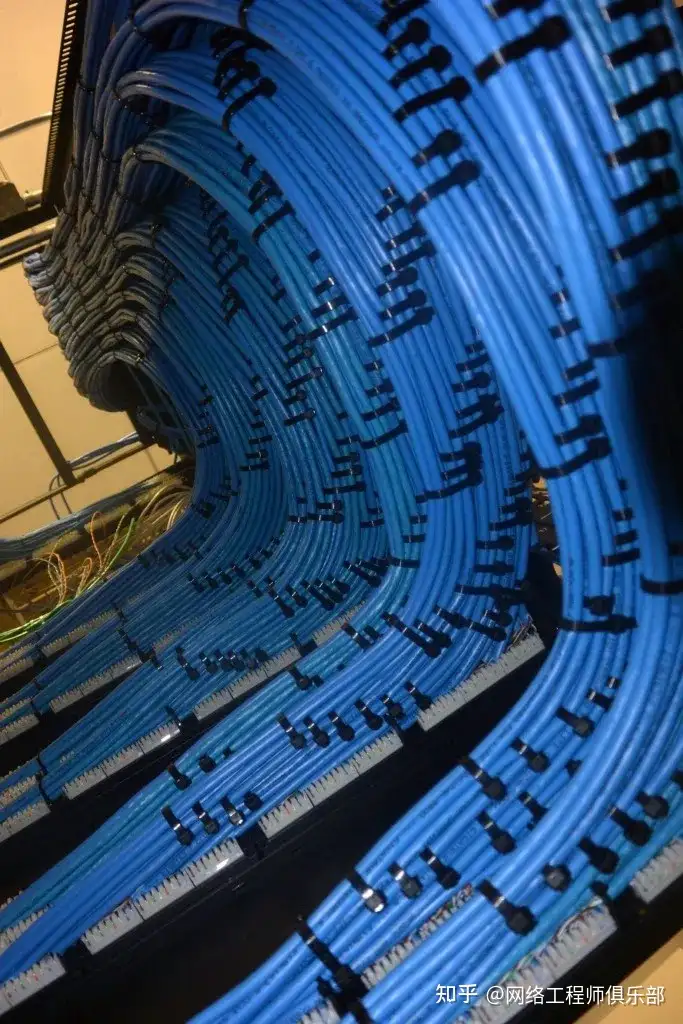

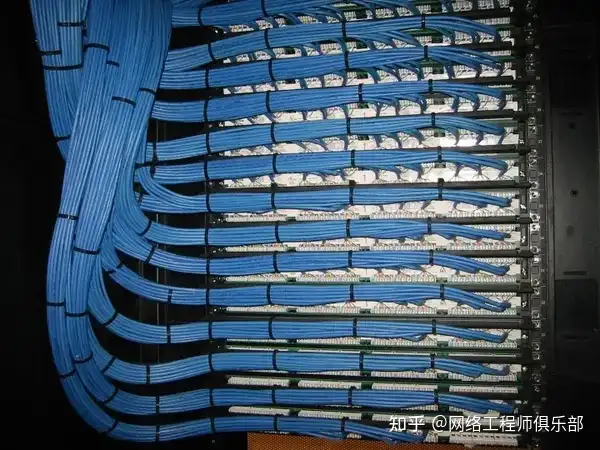

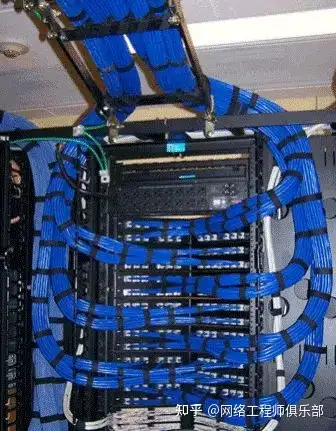

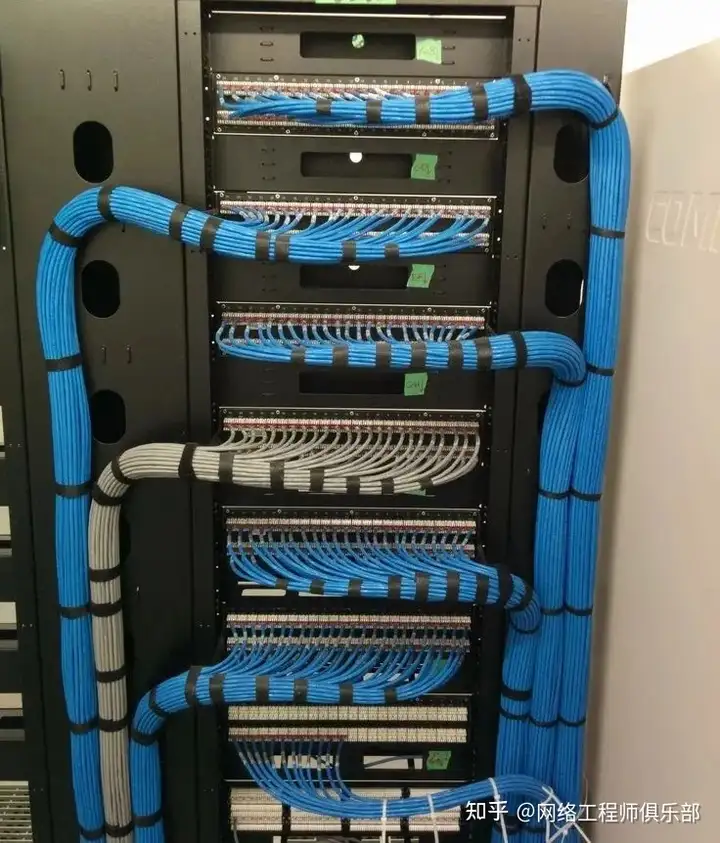

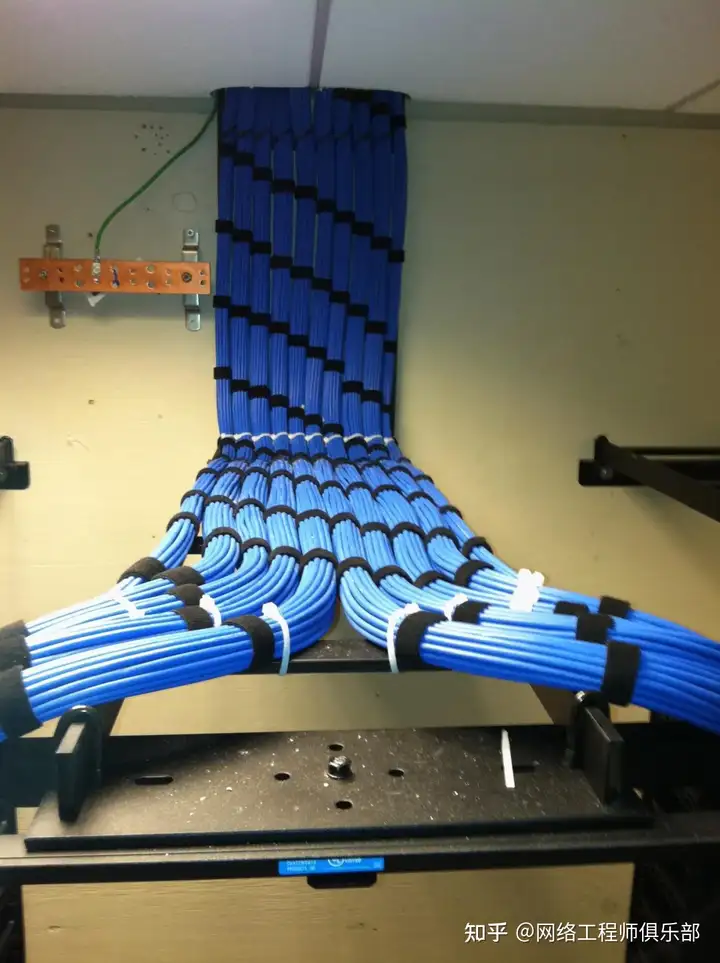

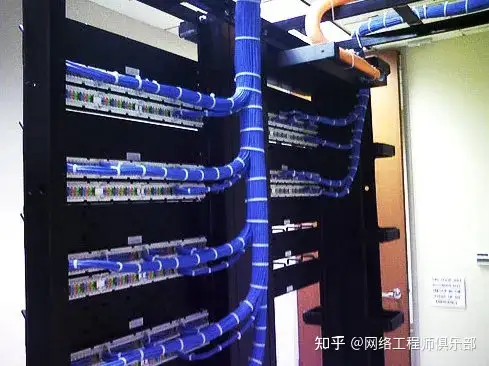

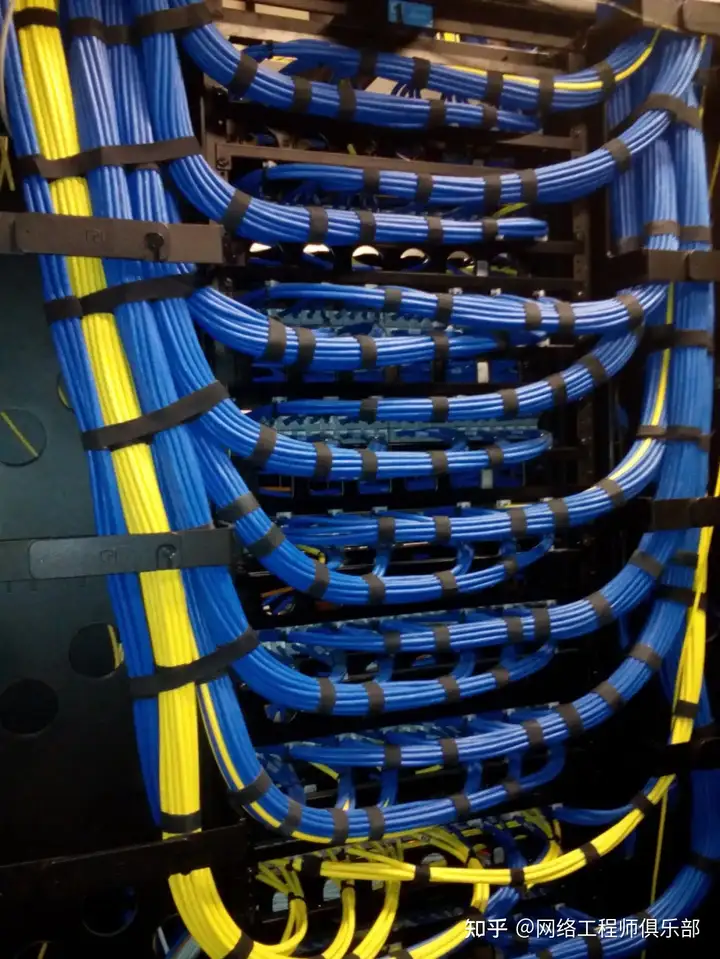

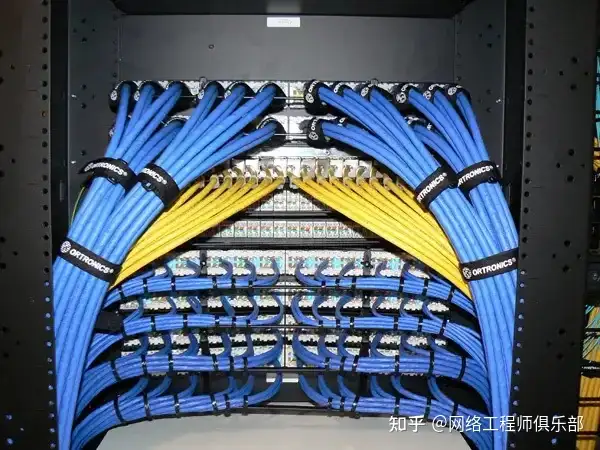

01 蓝色系

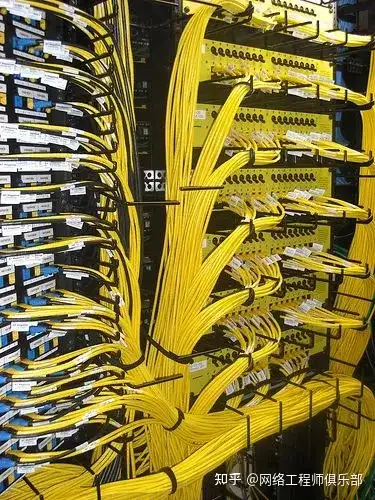

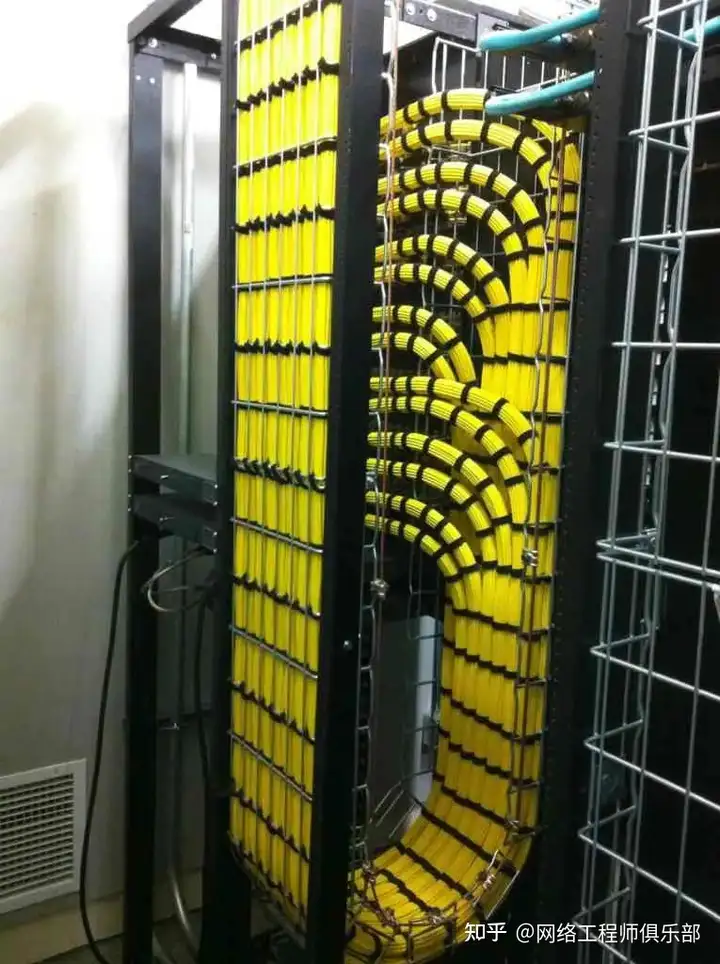

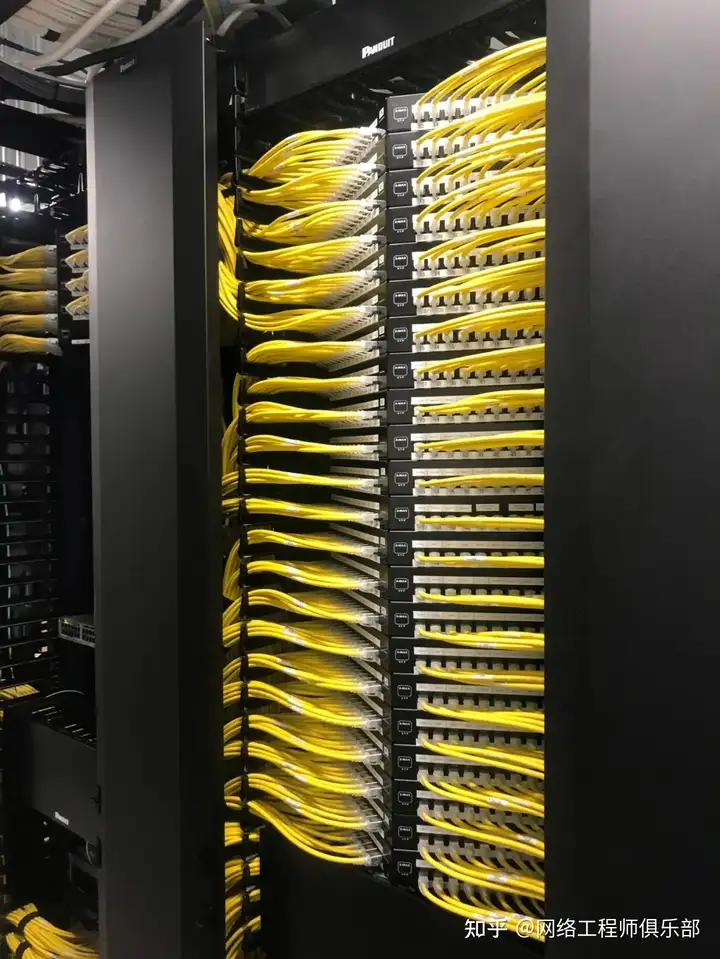

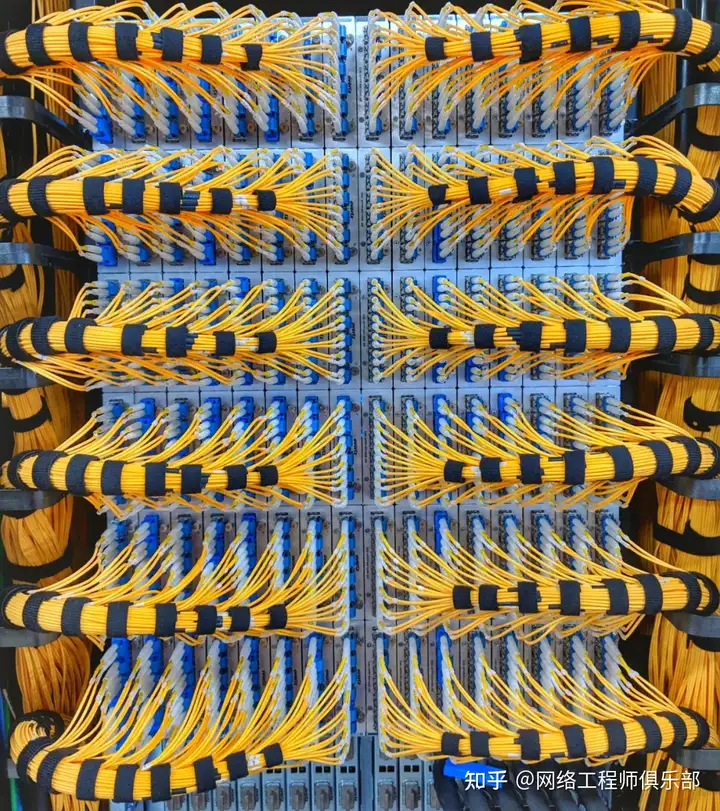

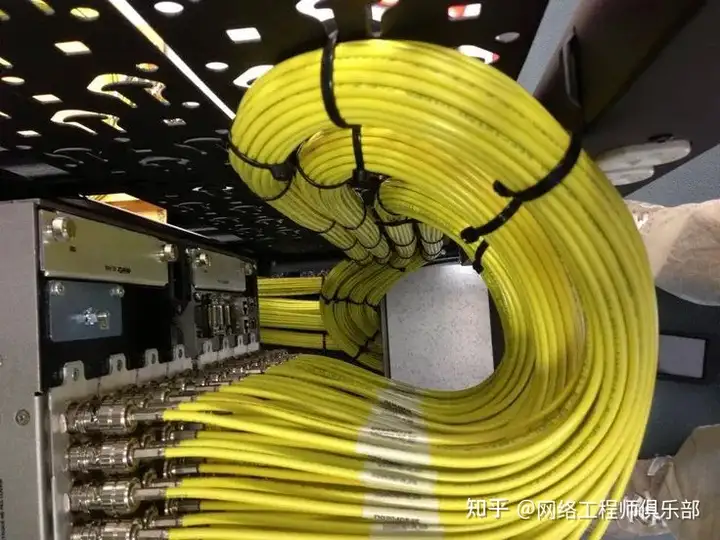

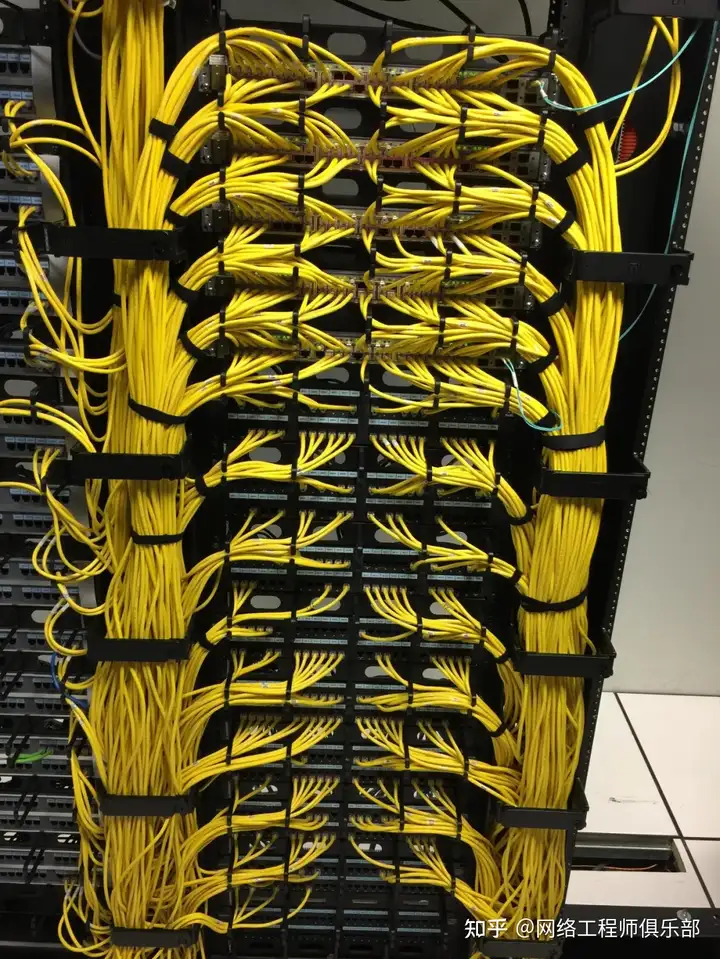

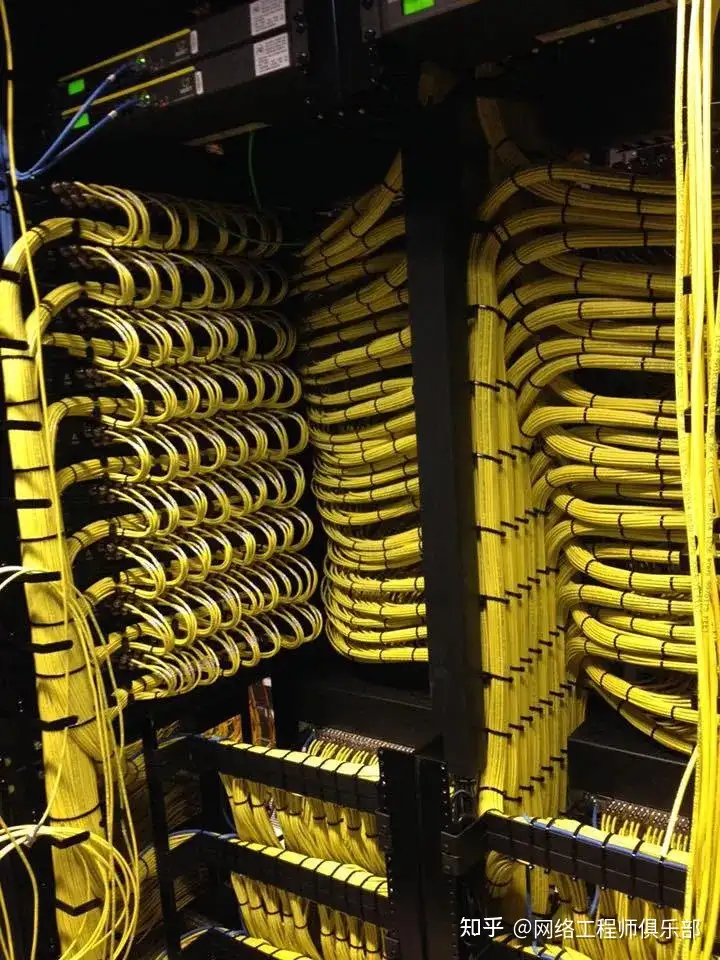

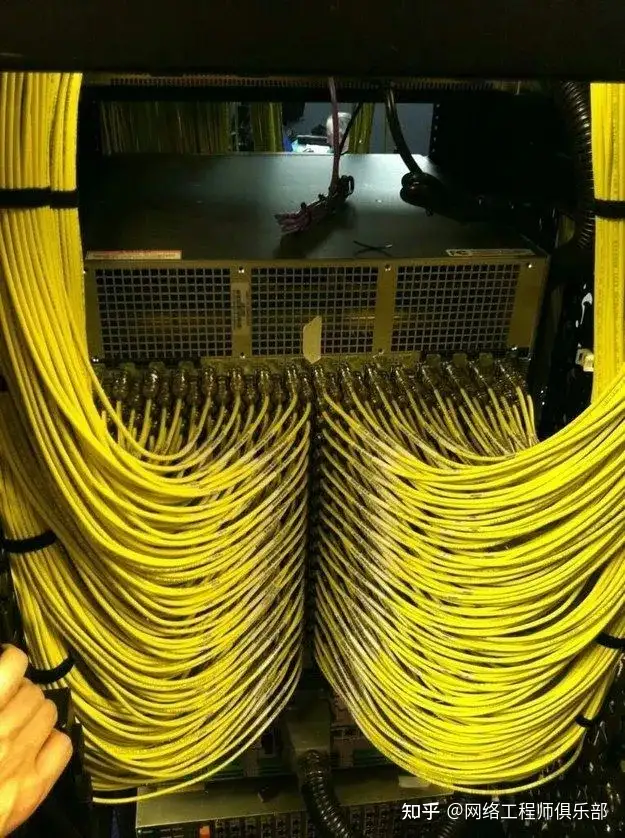

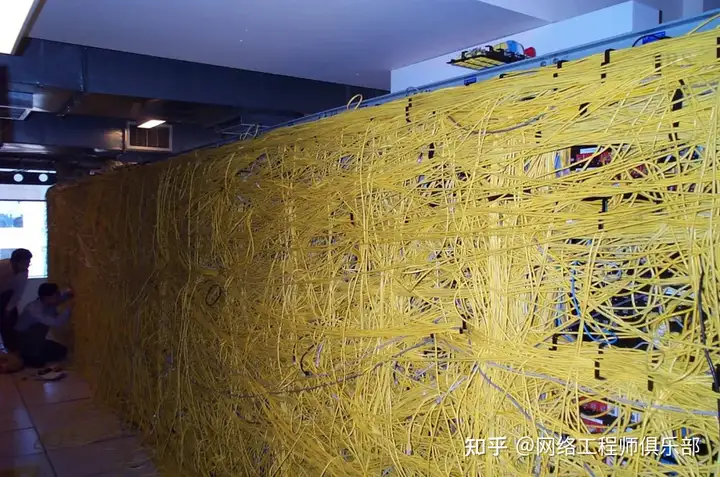

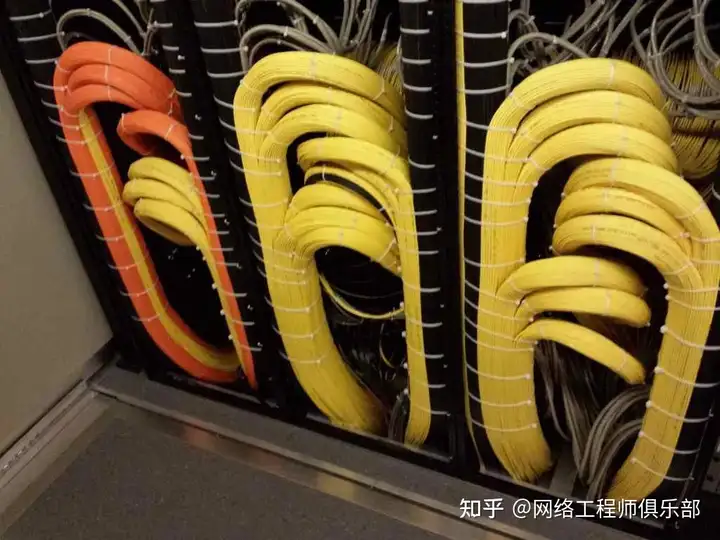

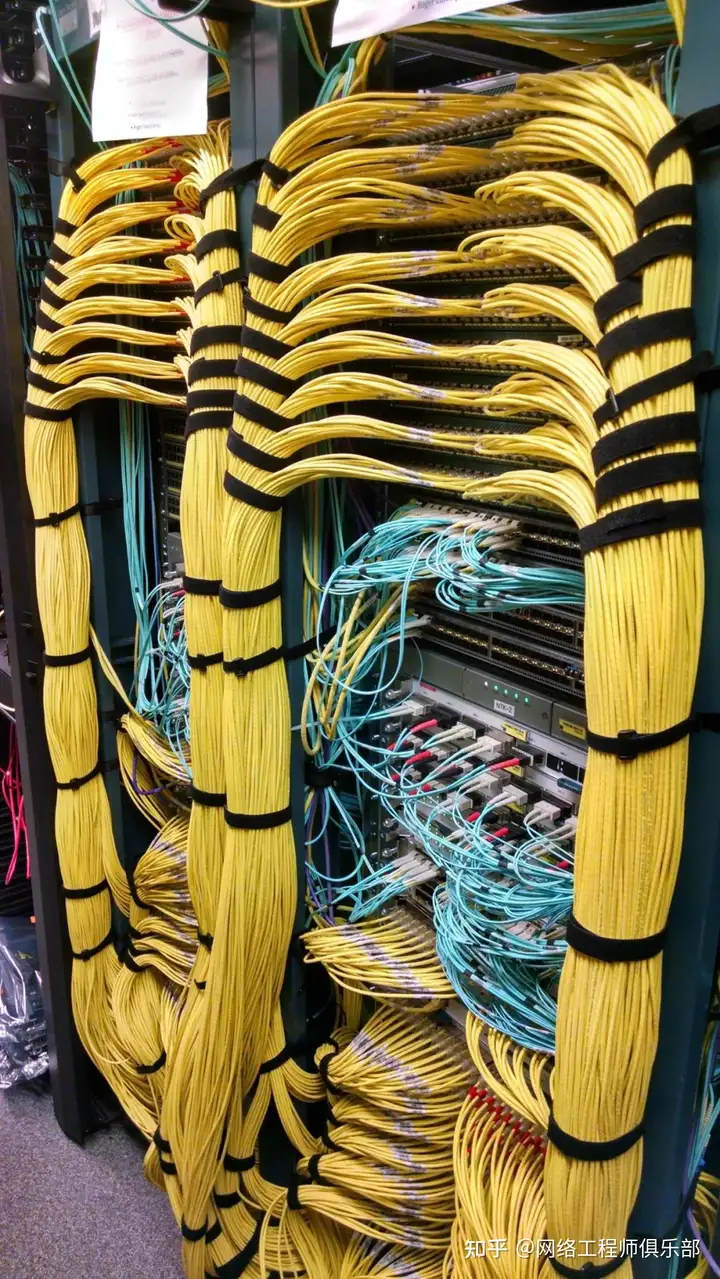

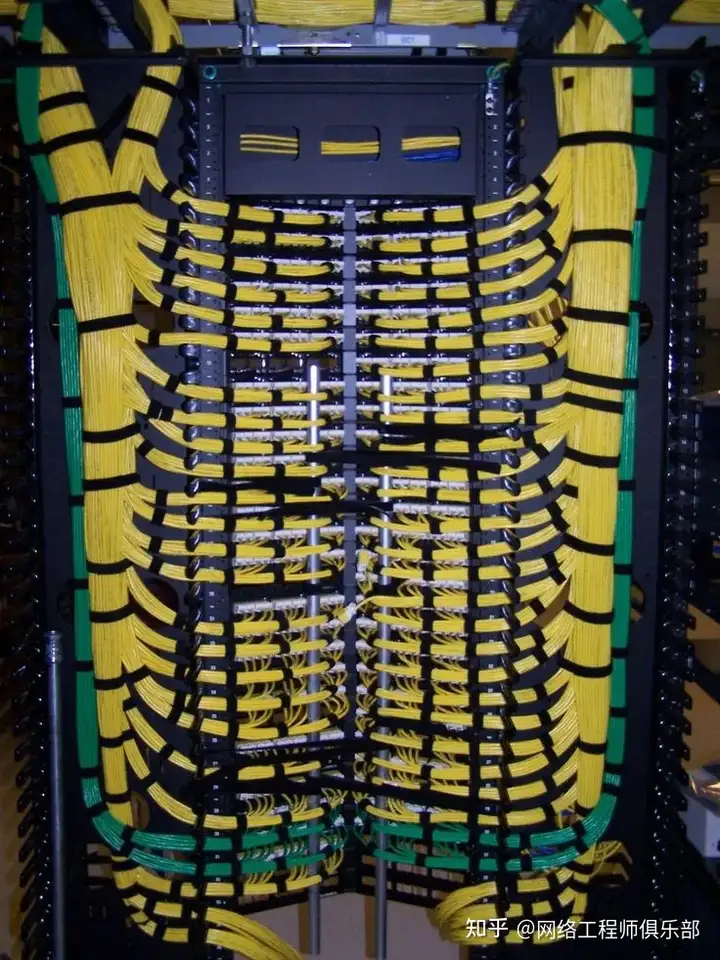

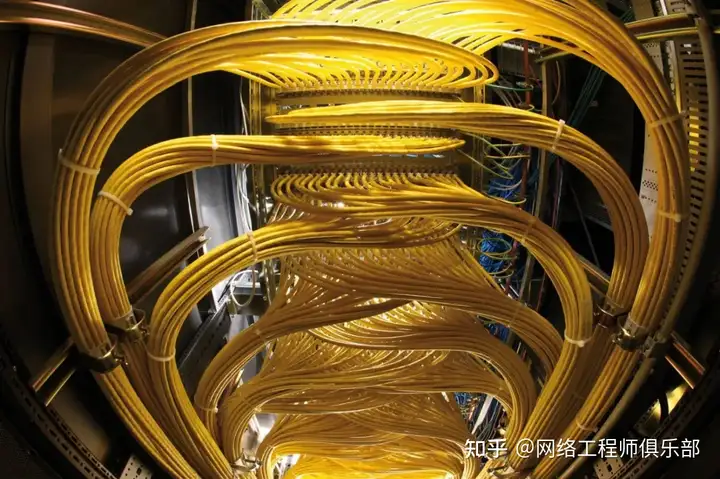

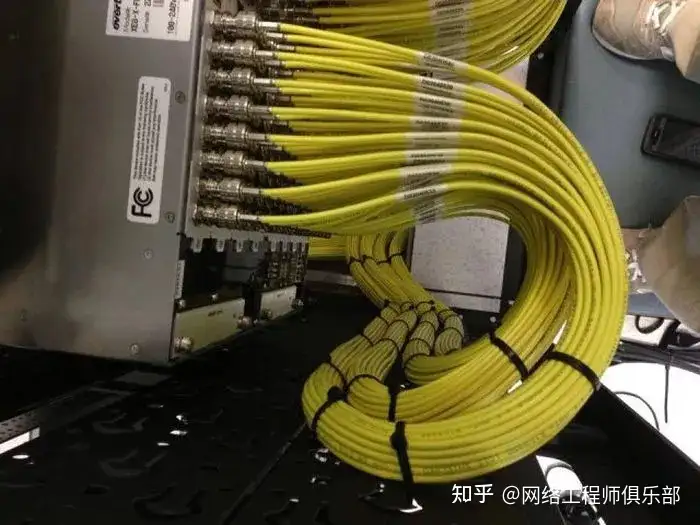

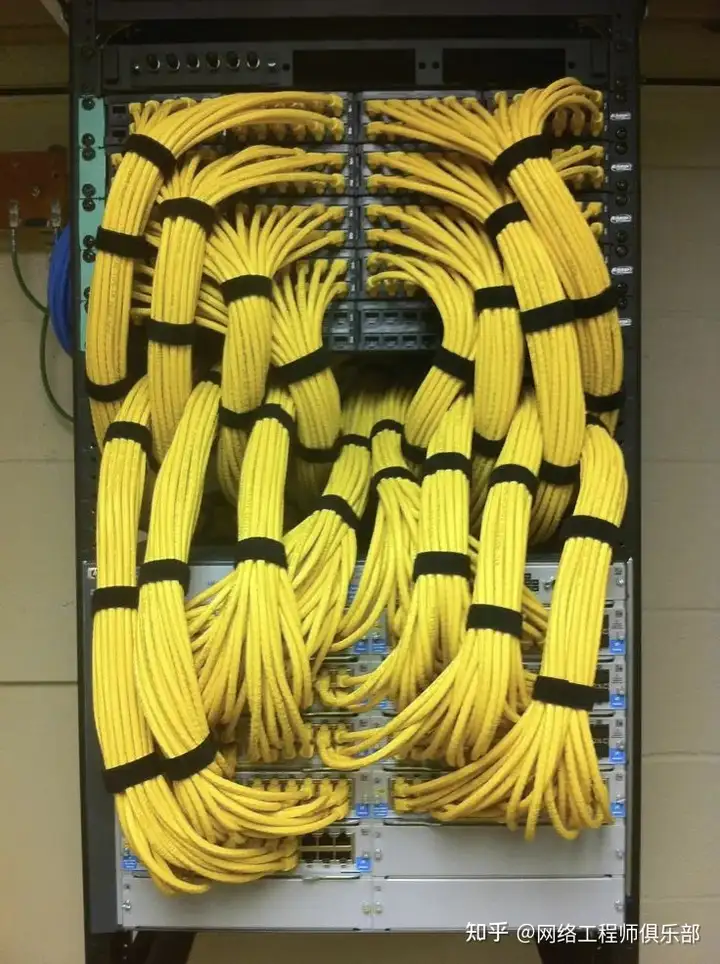

02 黄色系

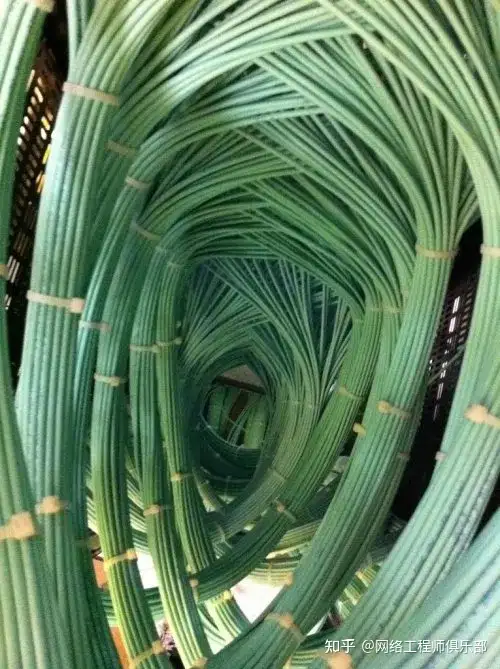

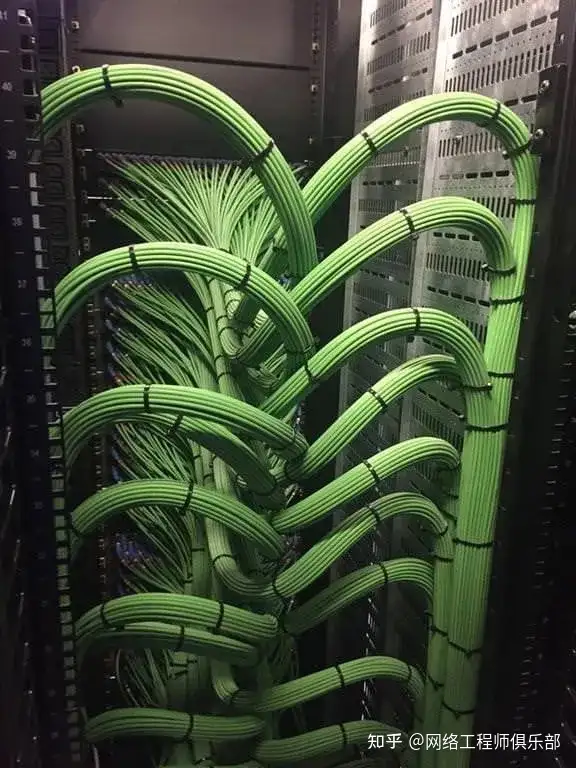

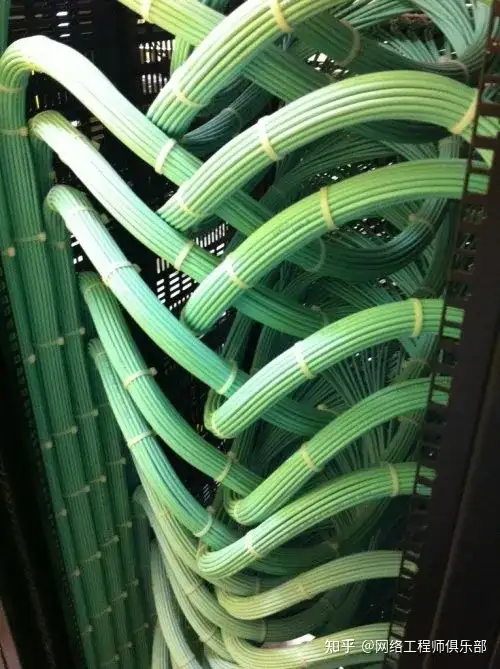

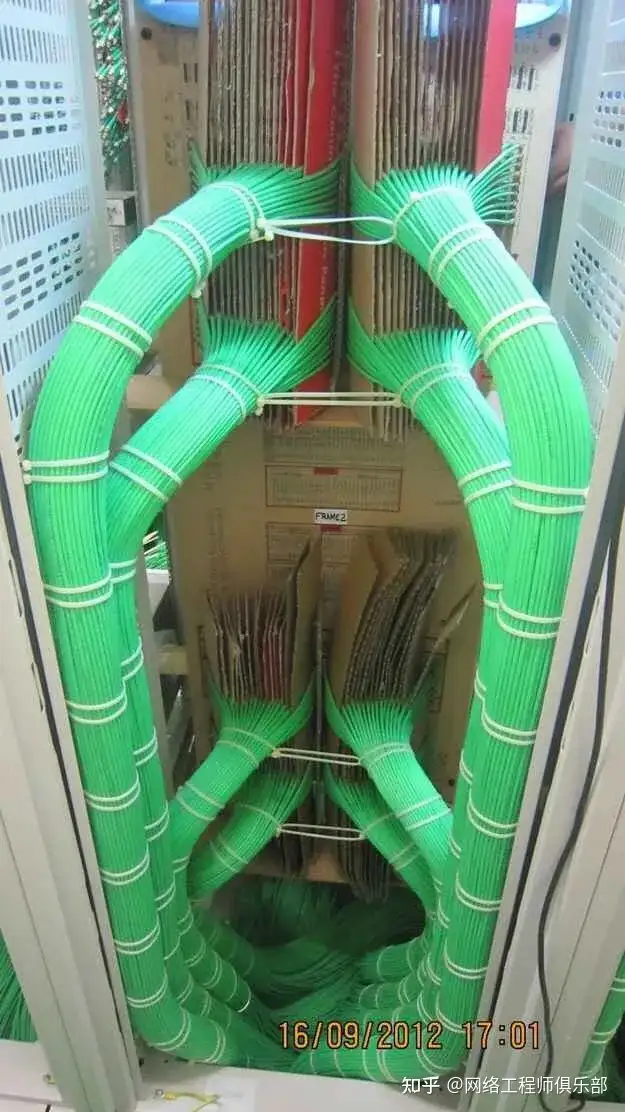

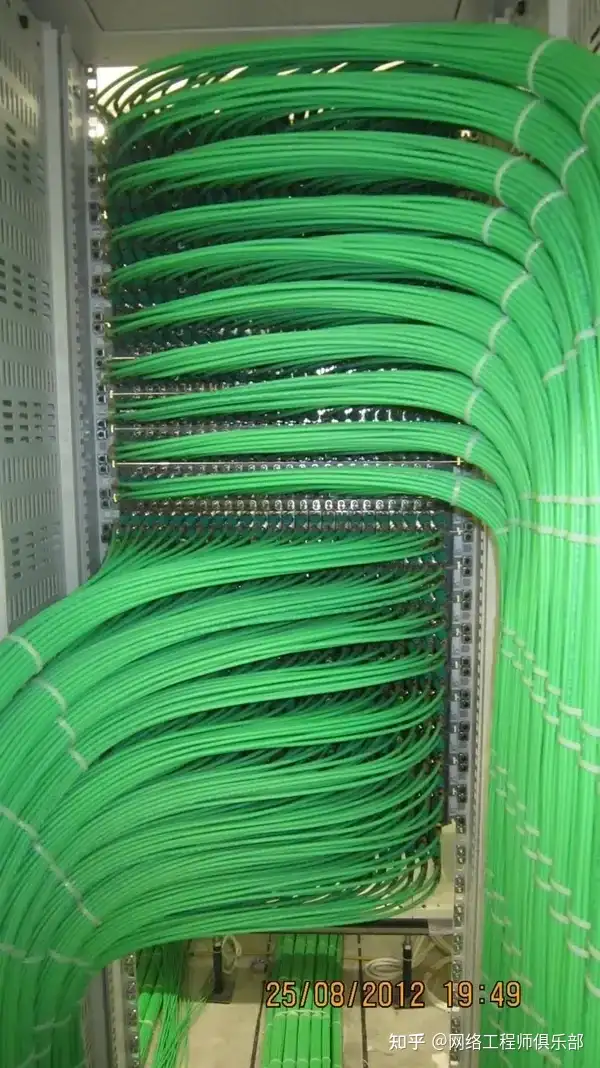

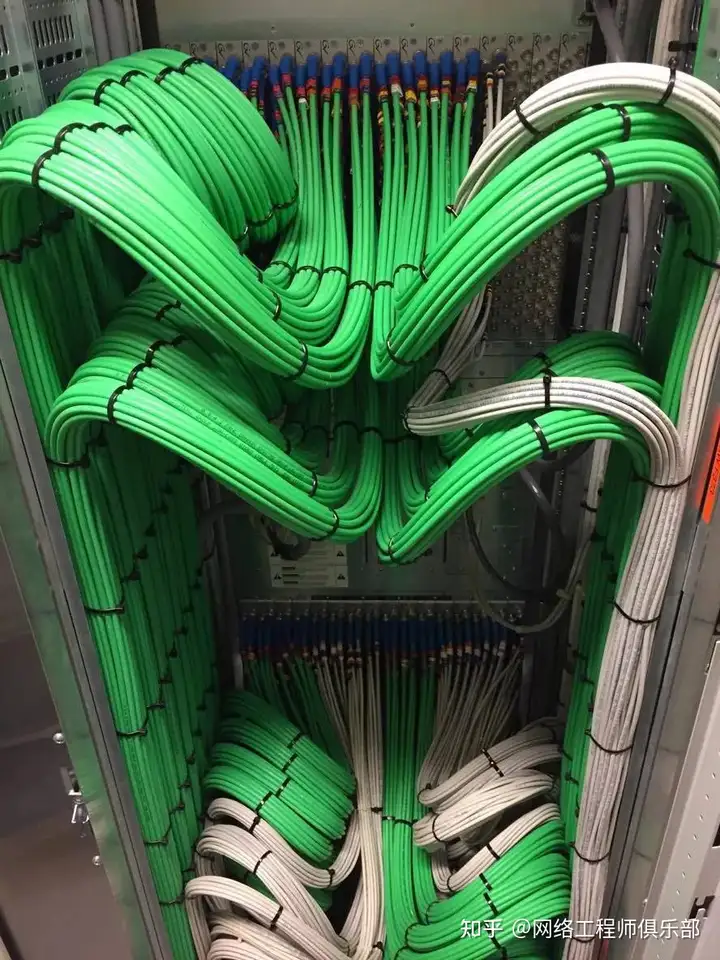

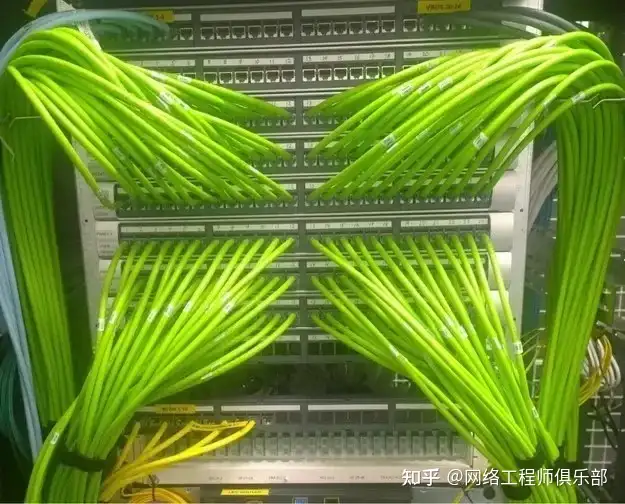

03 绿色系

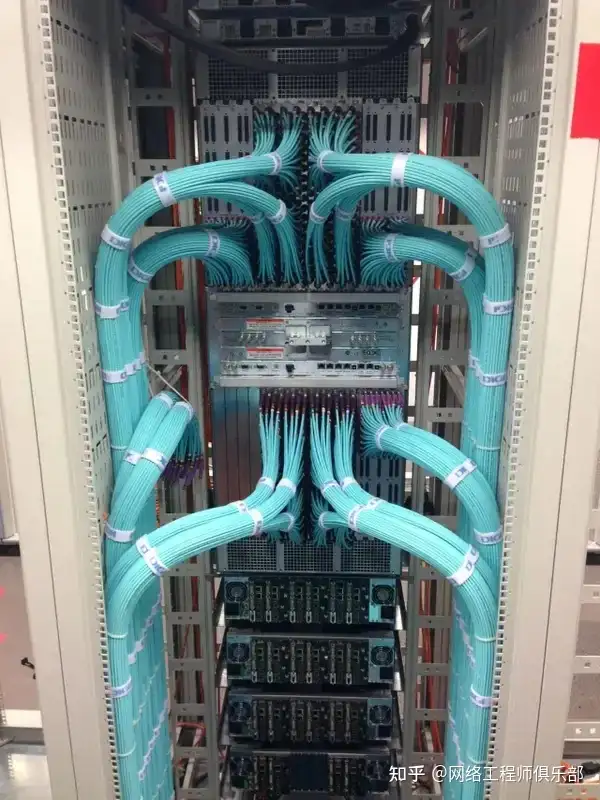

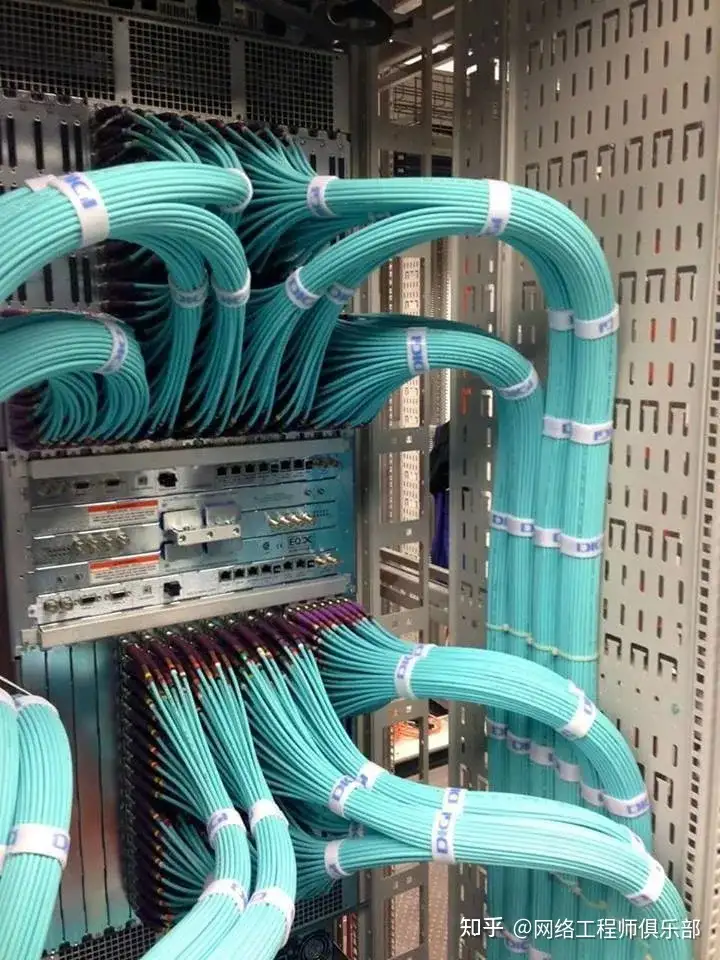

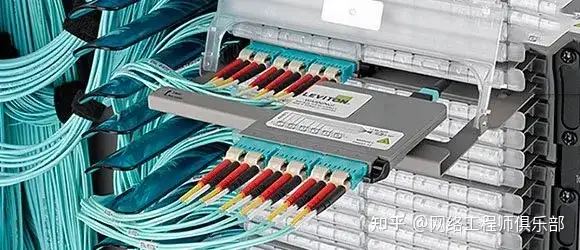

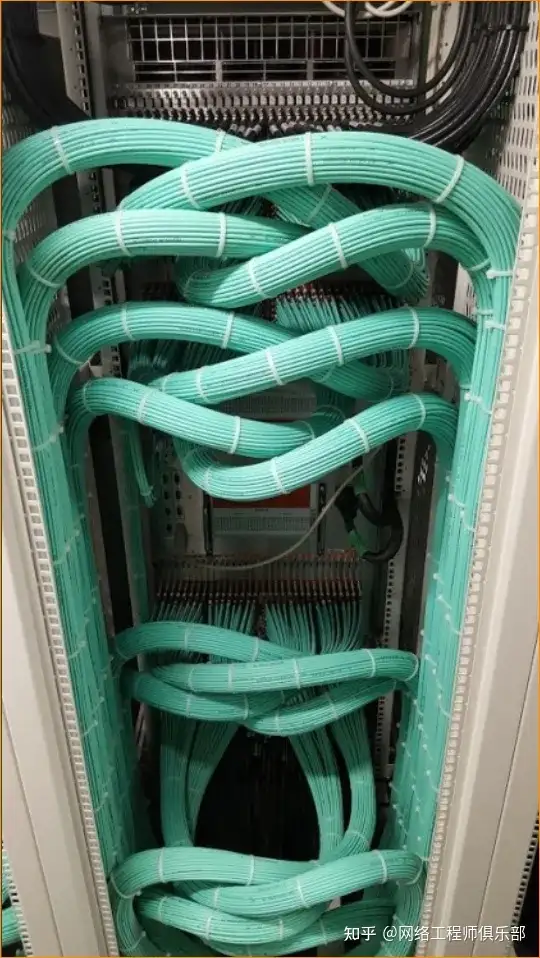

04 青色系

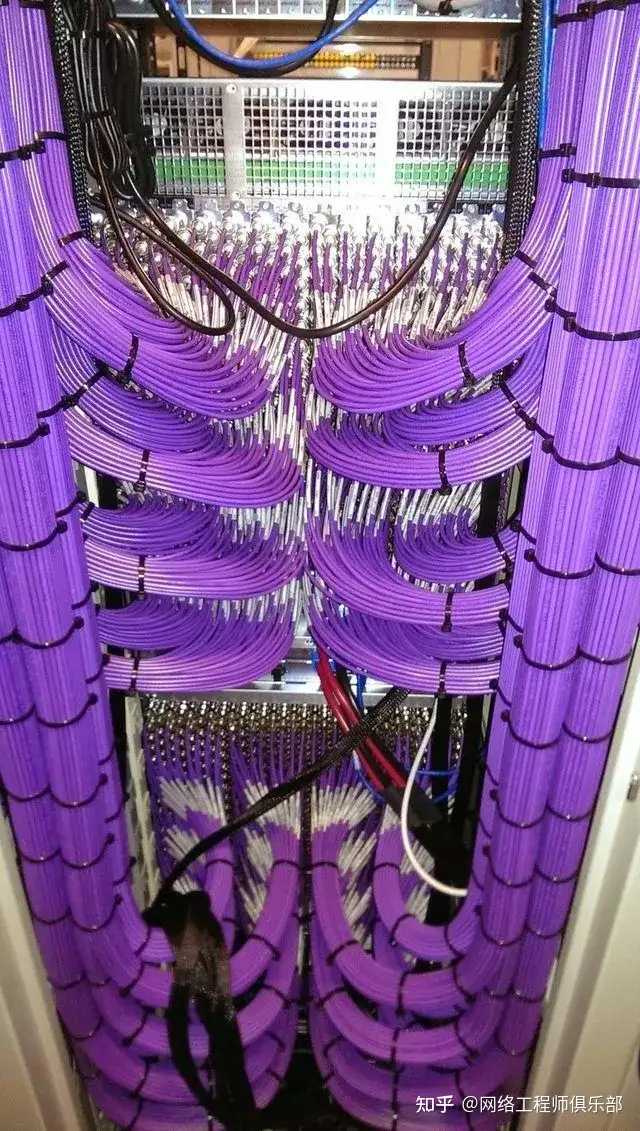

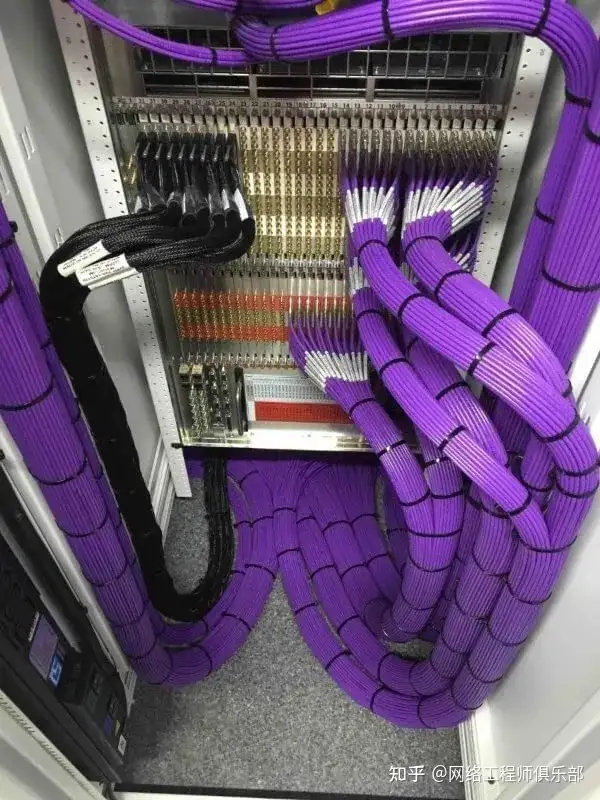

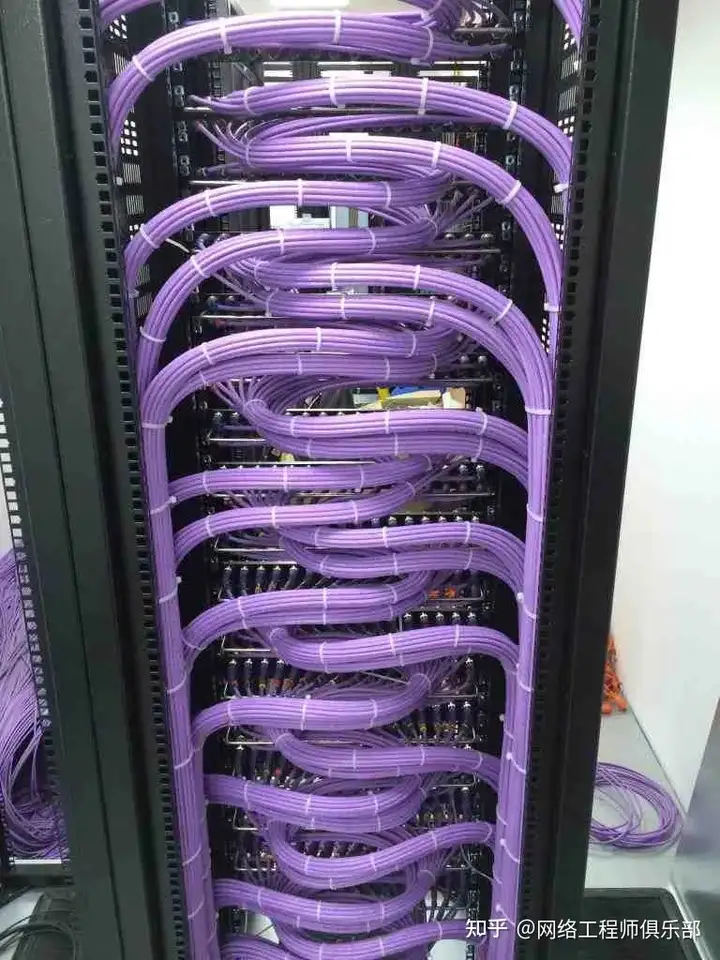

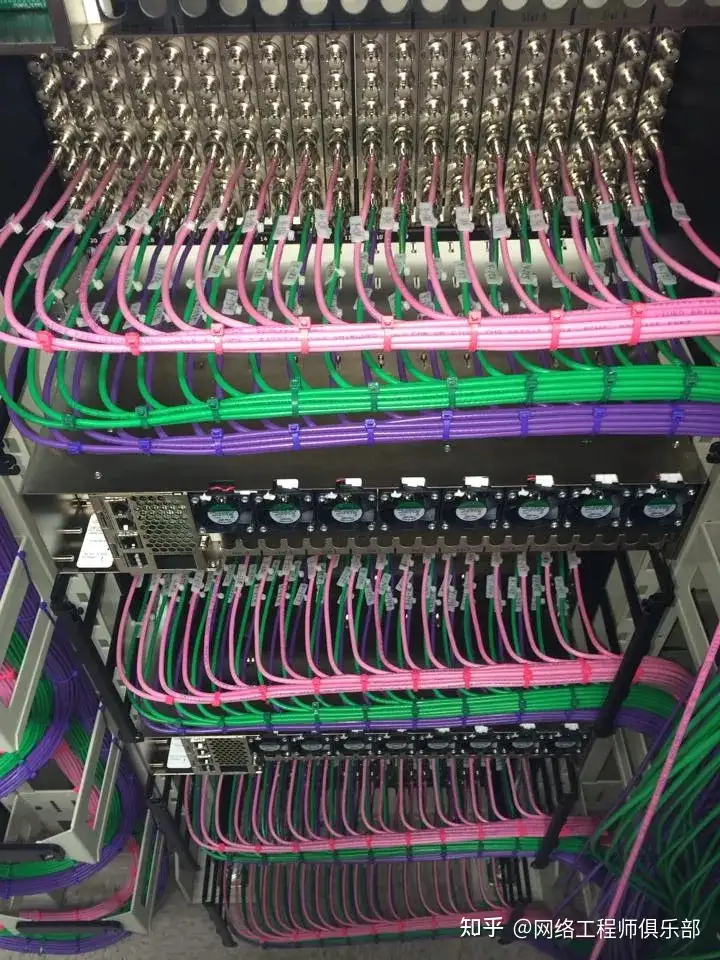

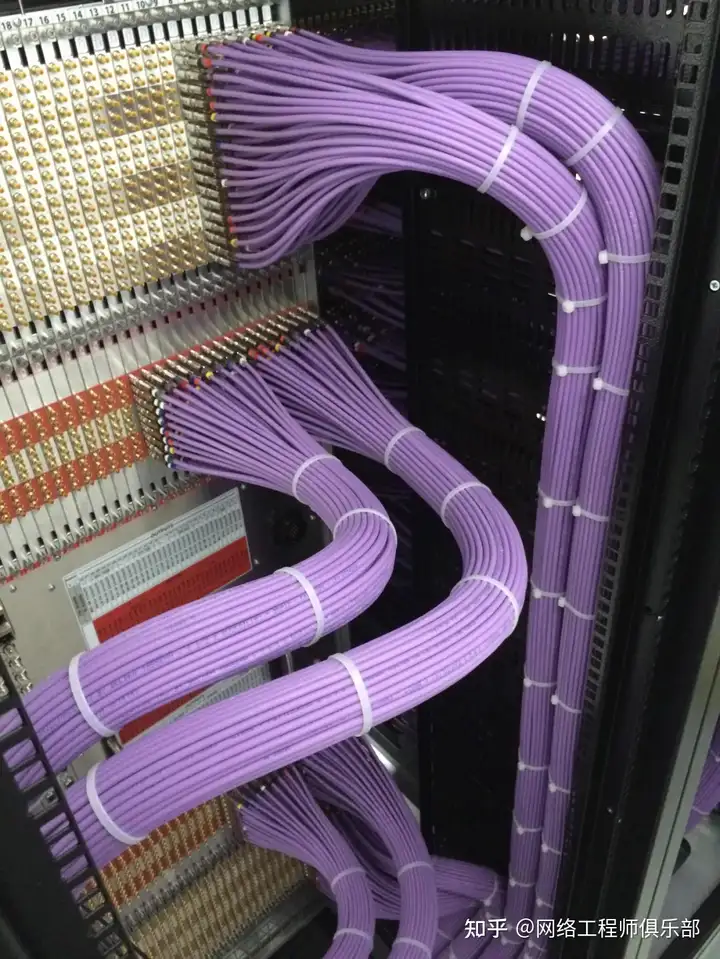

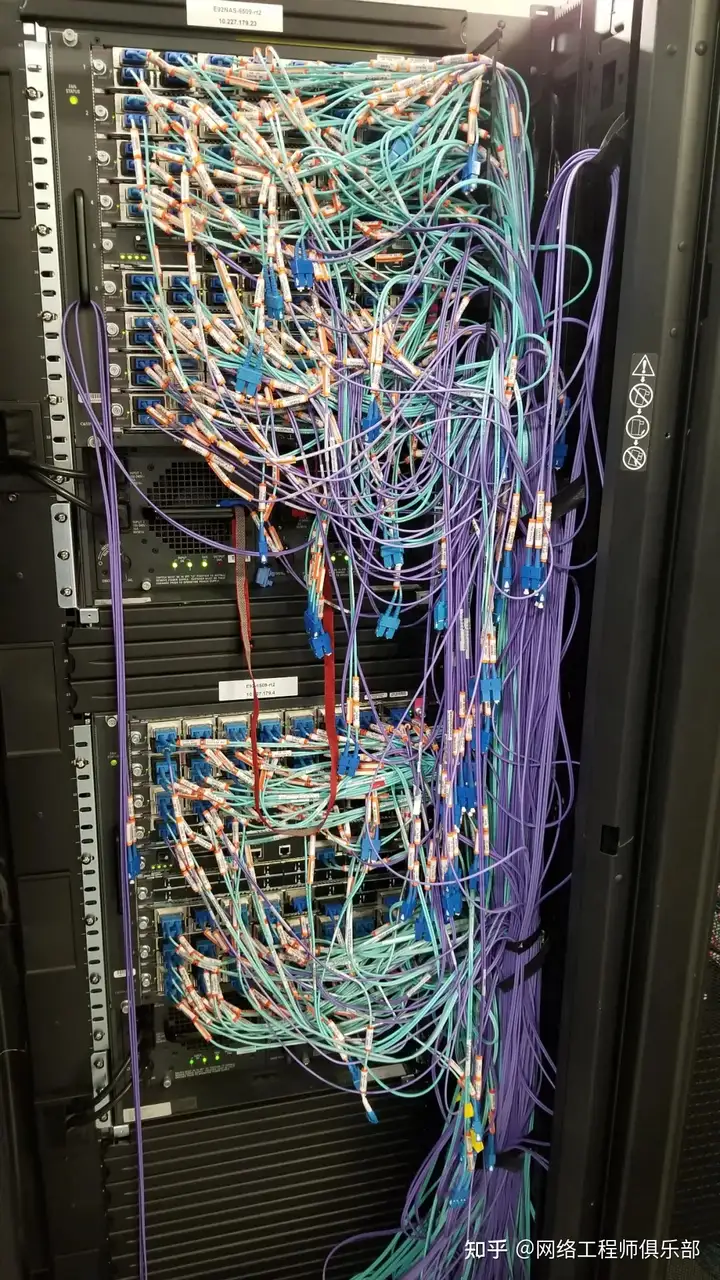

05 紫色系

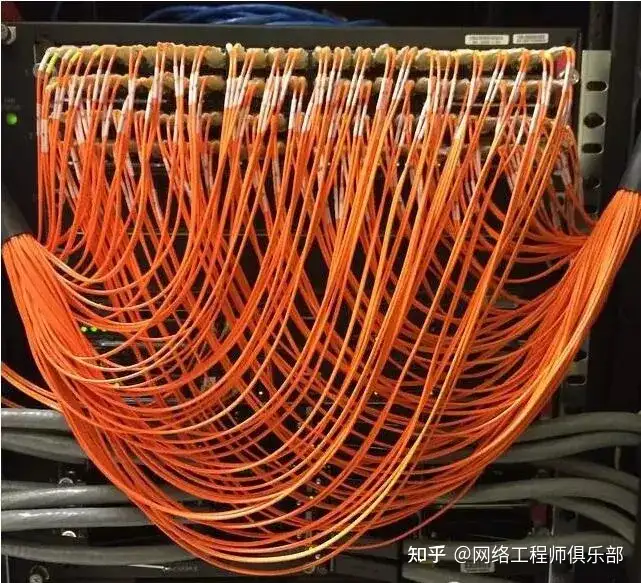

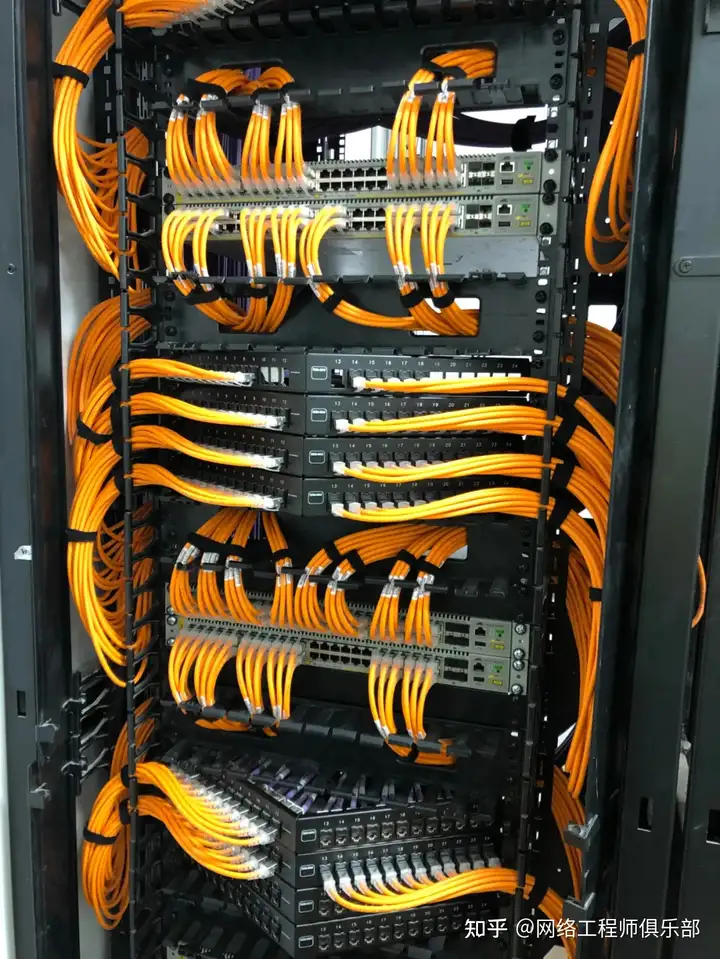

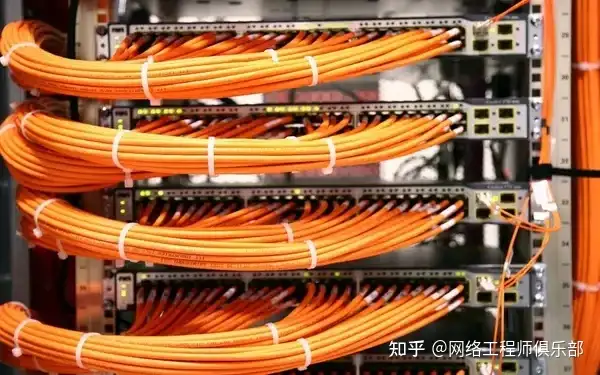

06 橙色系

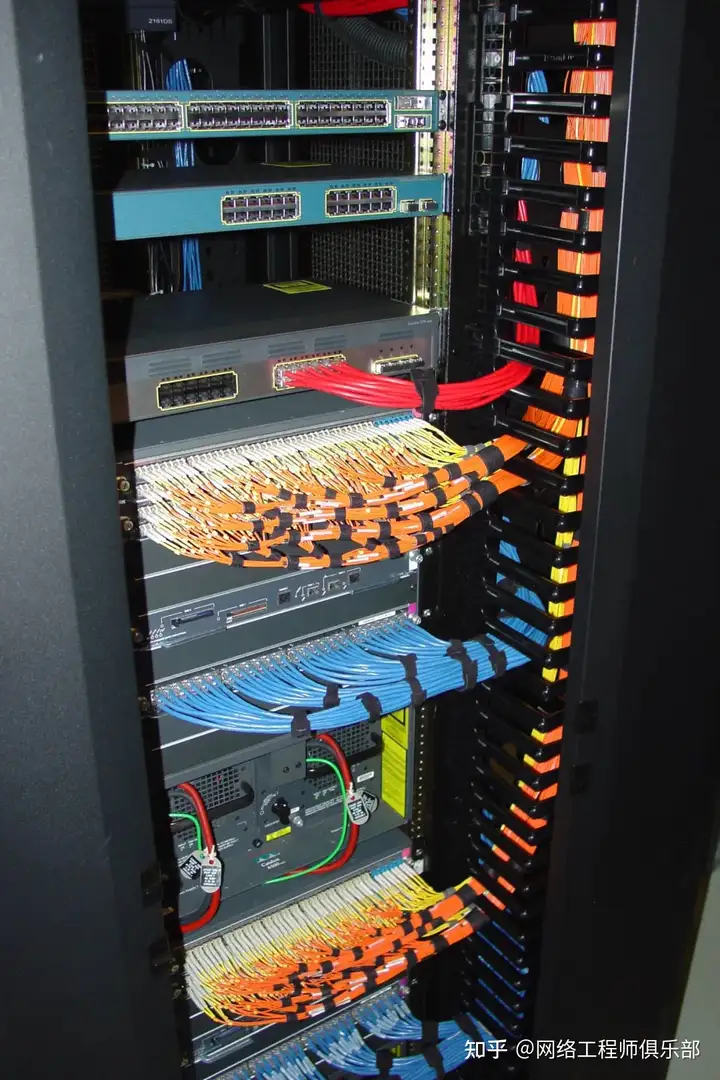

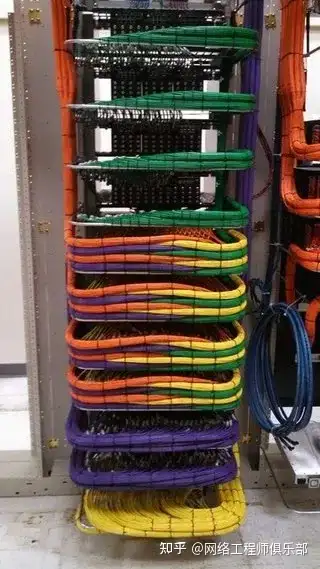

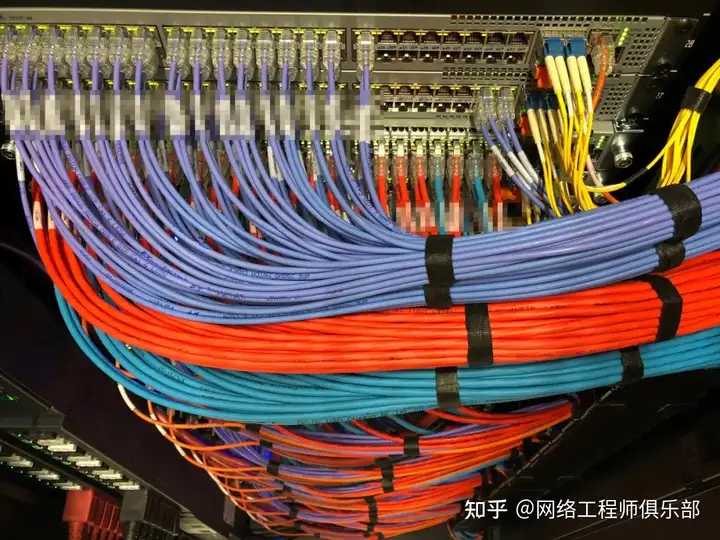

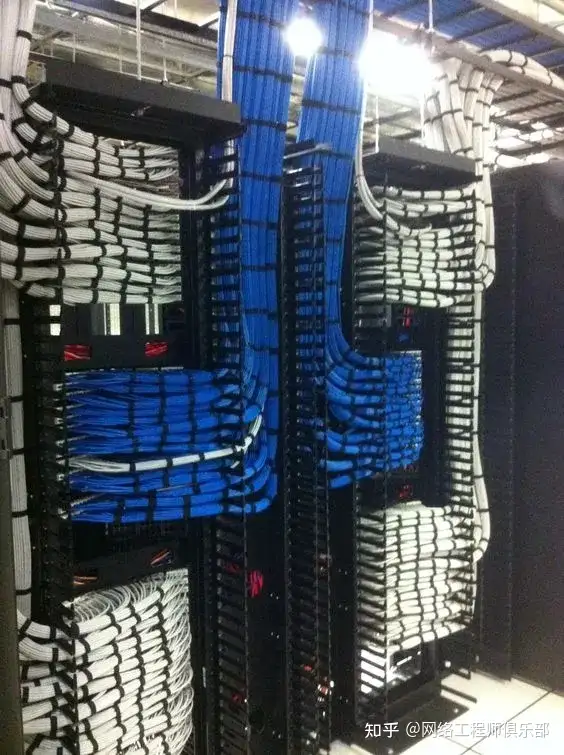

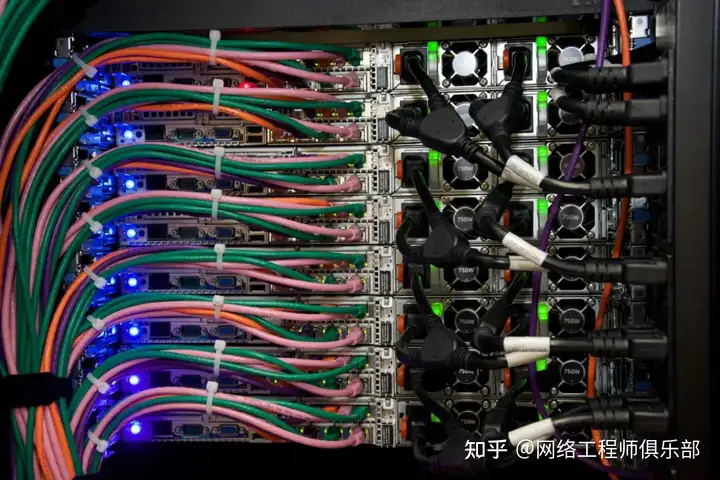

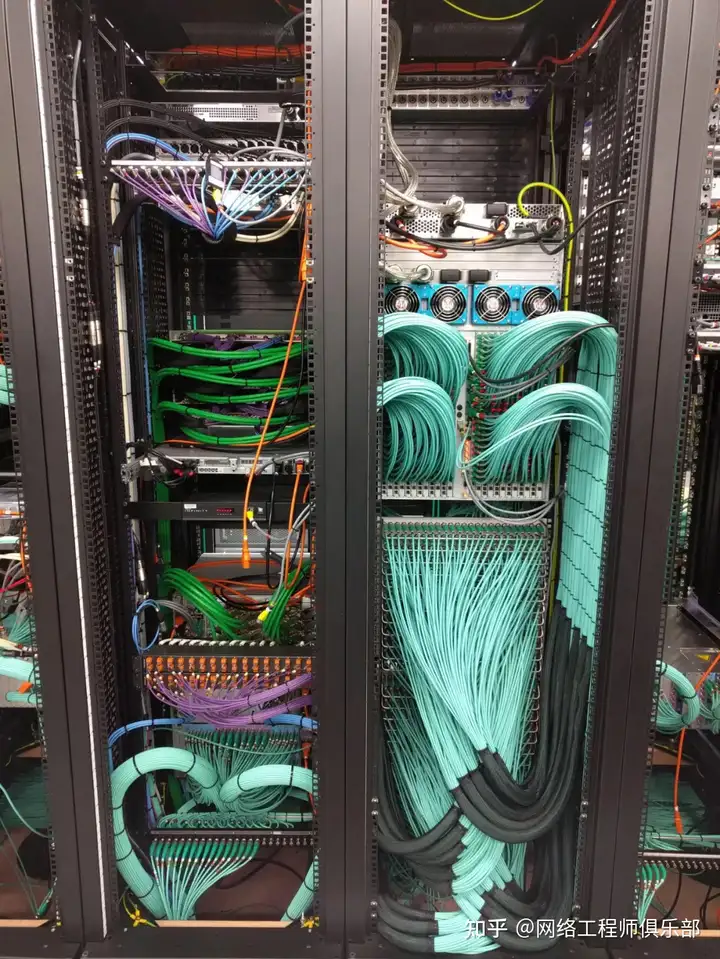

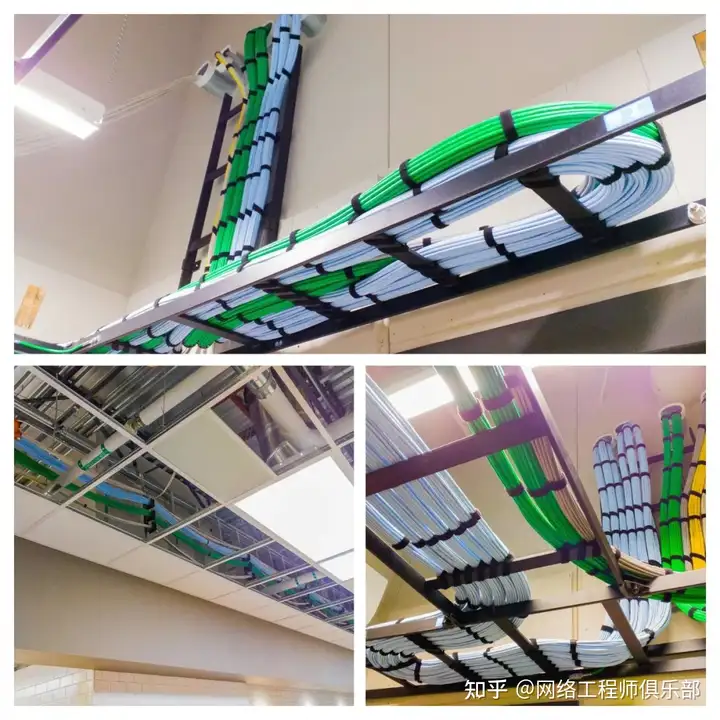

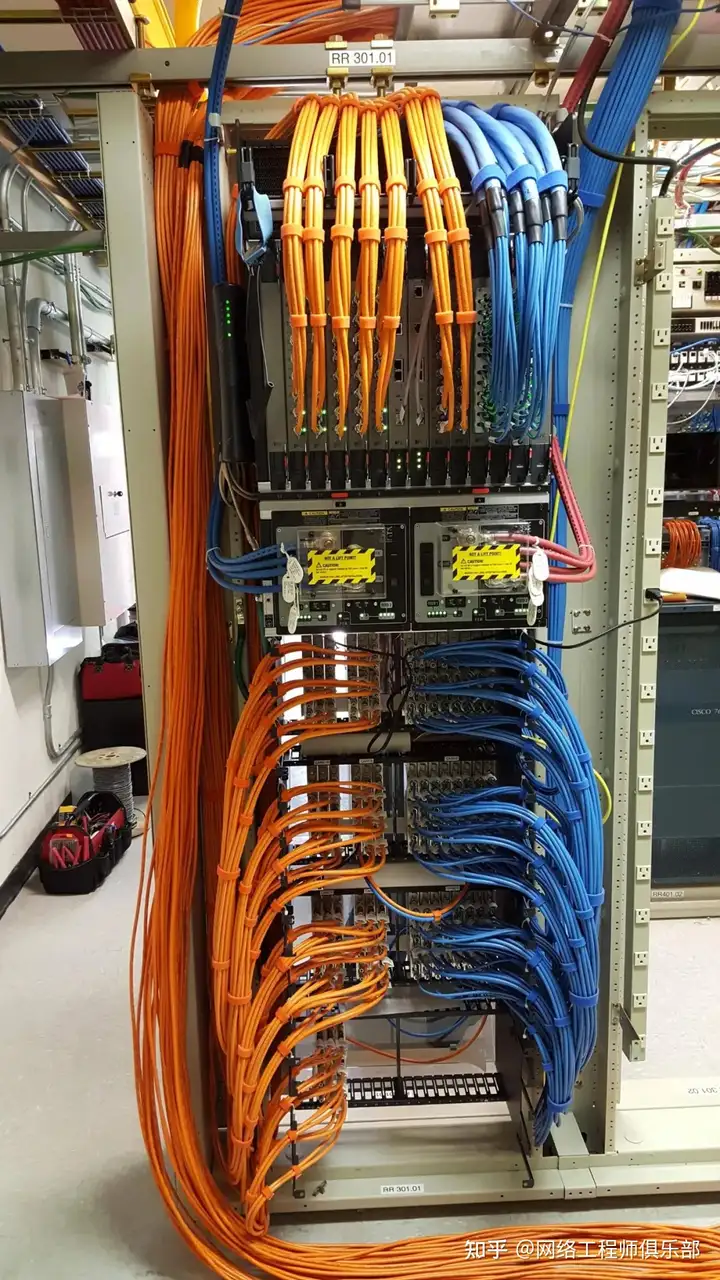

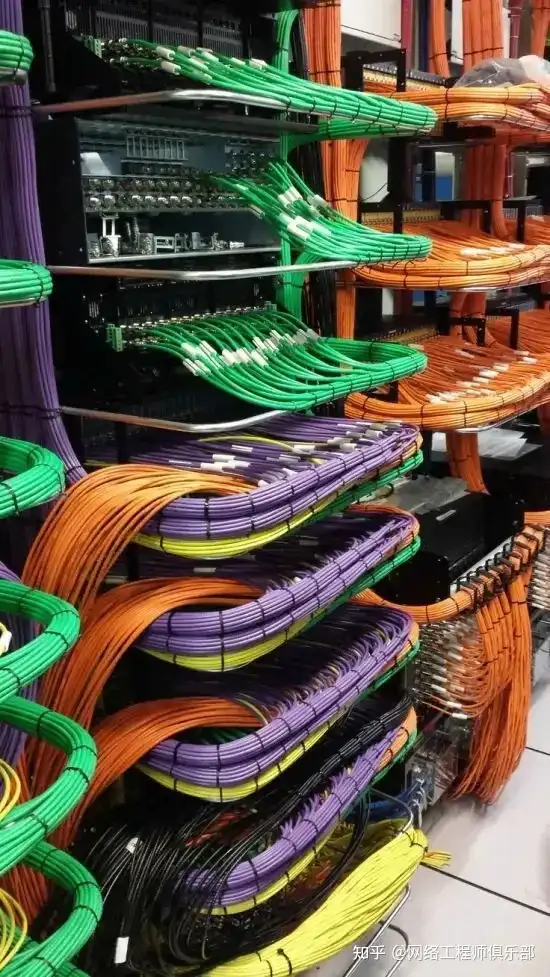

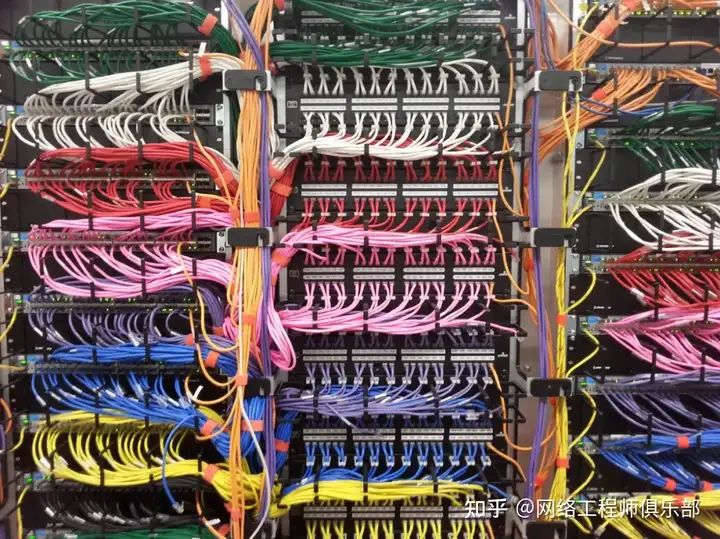

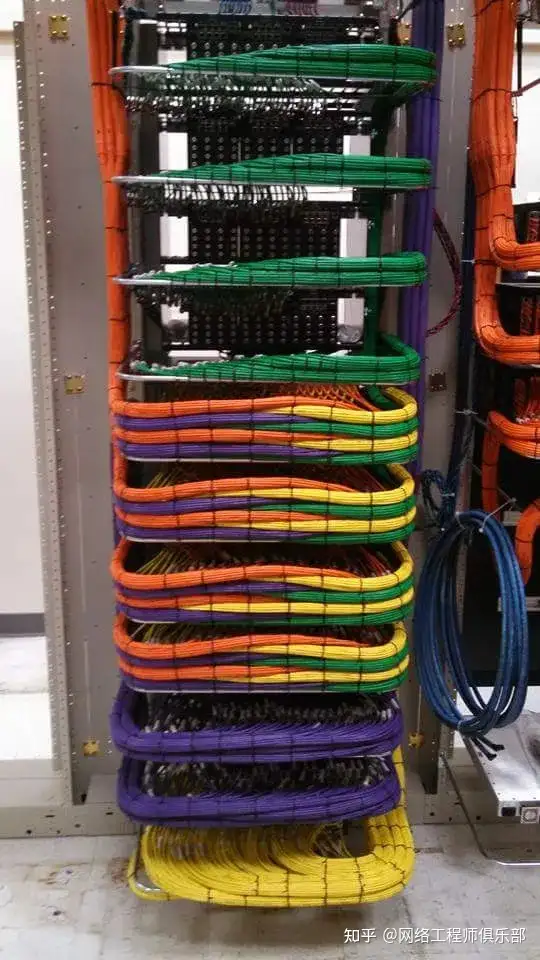

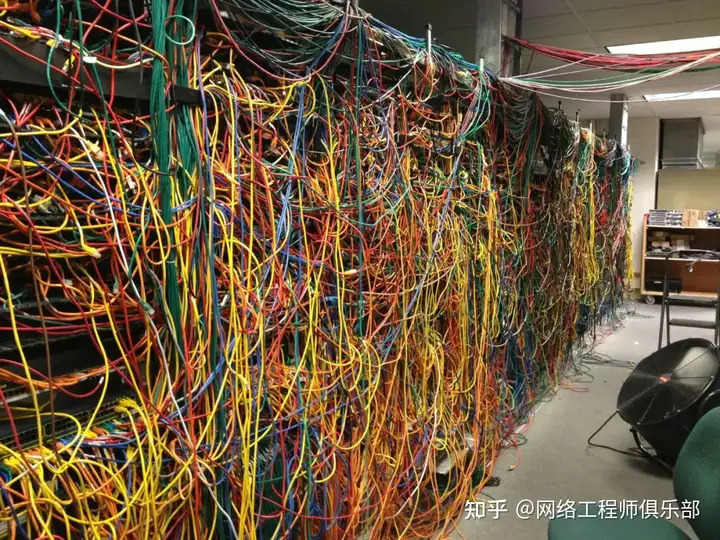

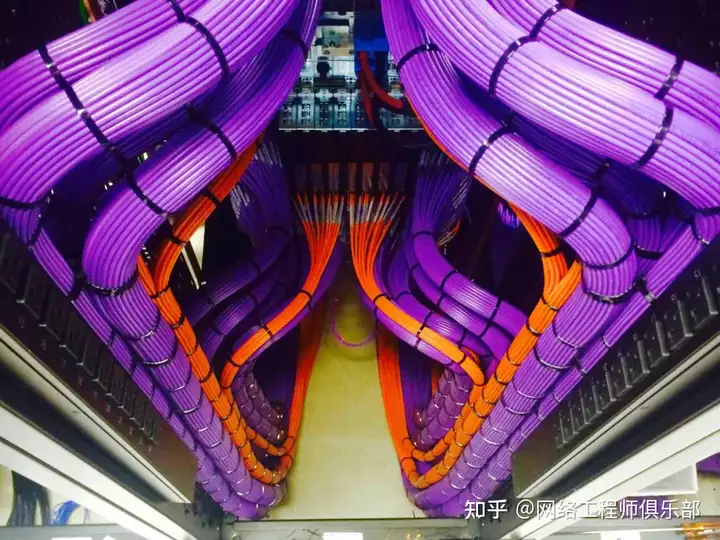

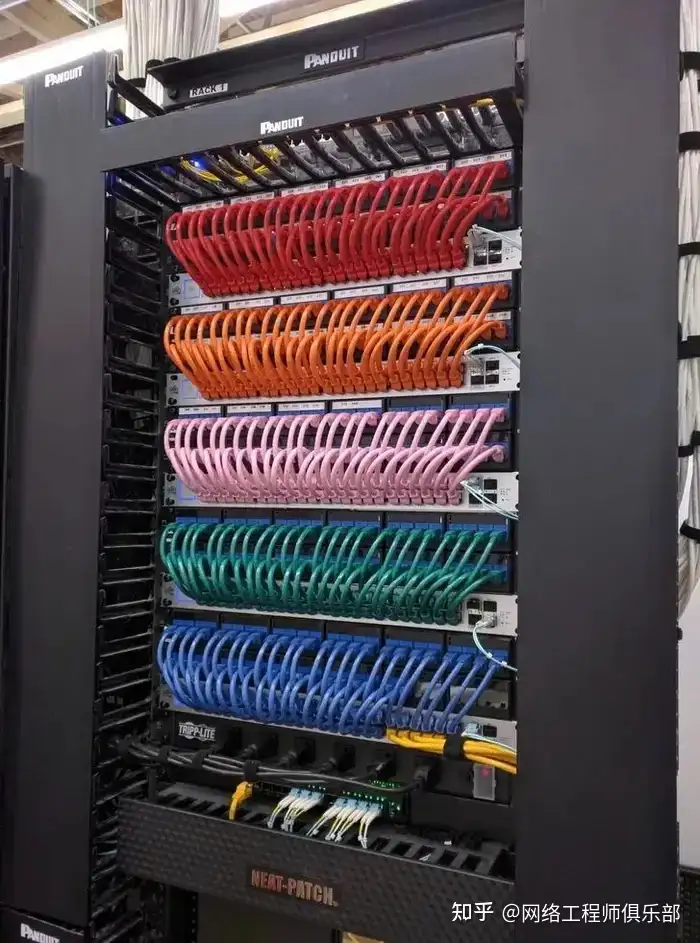

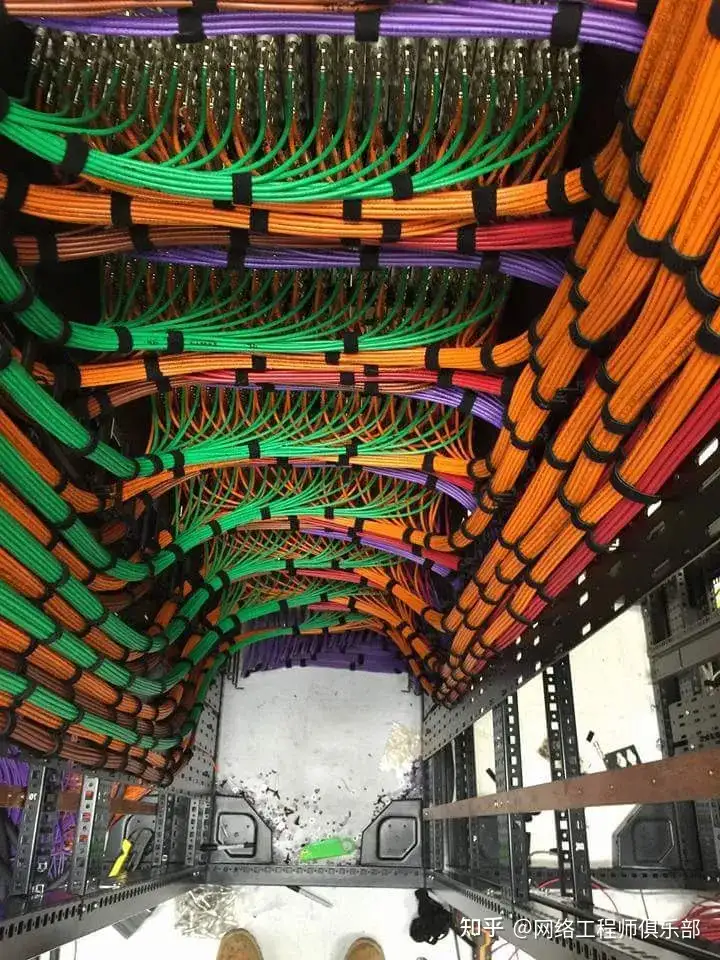

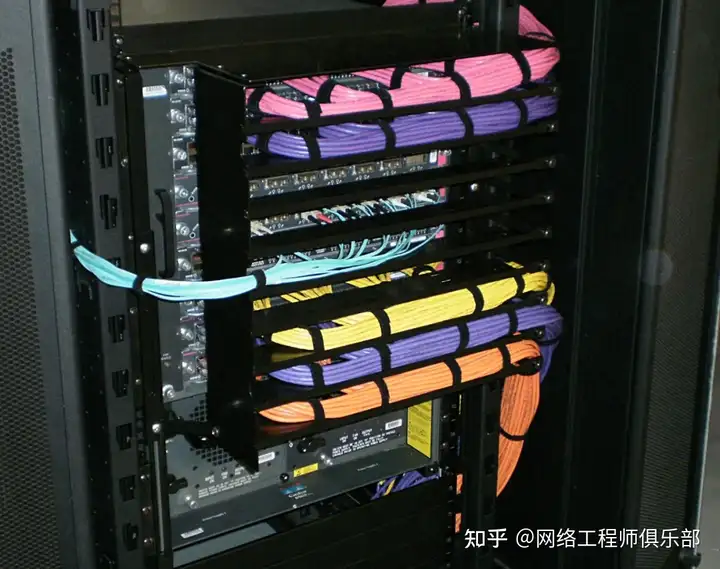

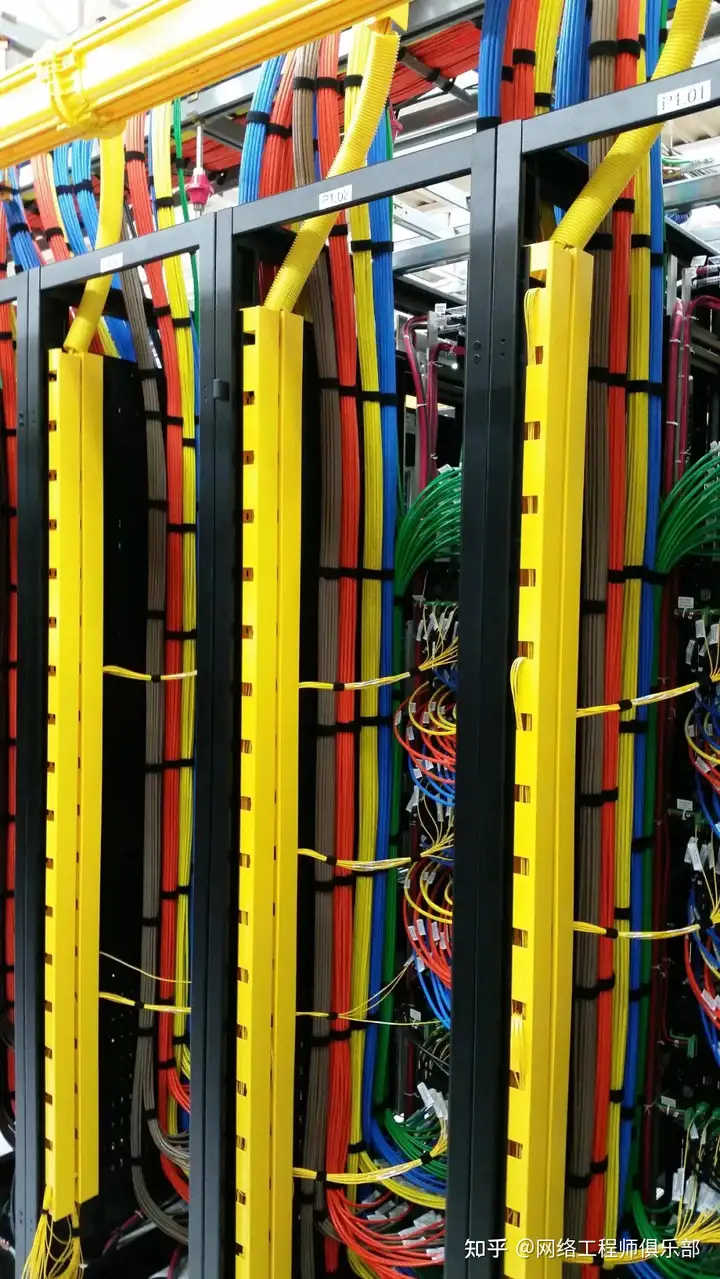

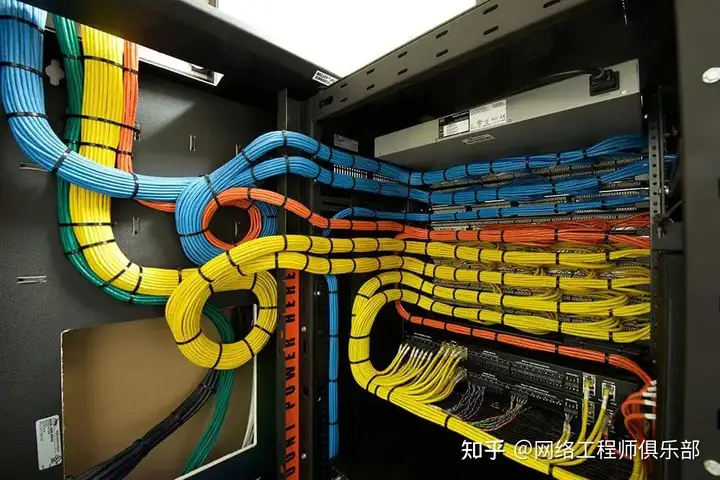

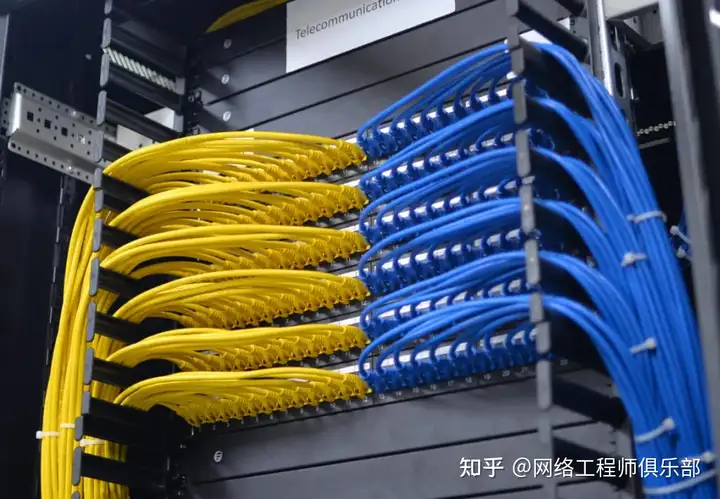

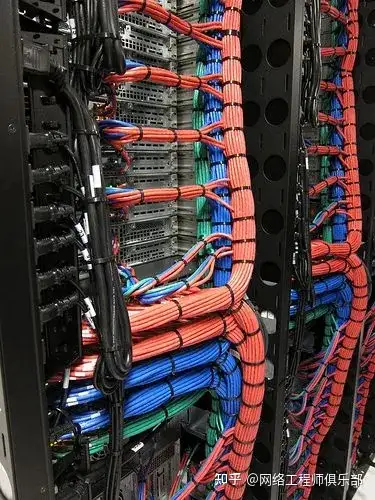

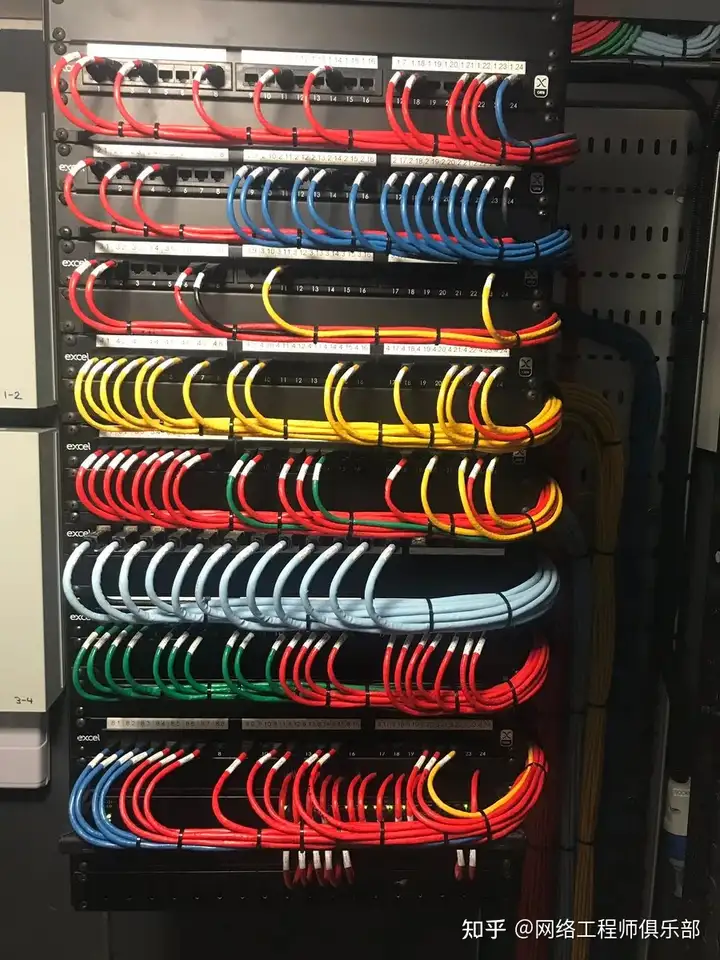

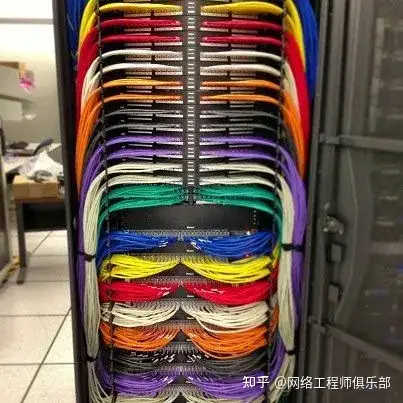

07 混色系

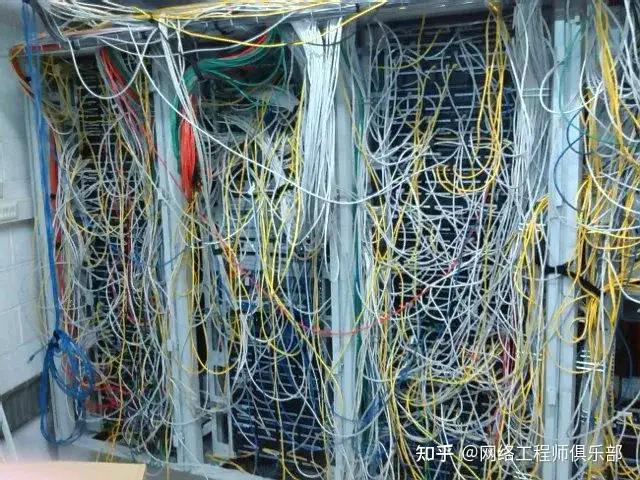

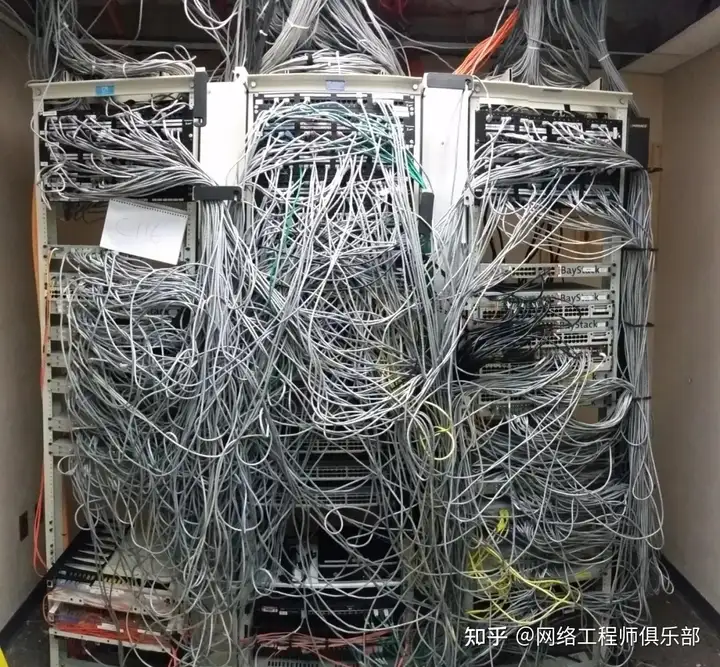

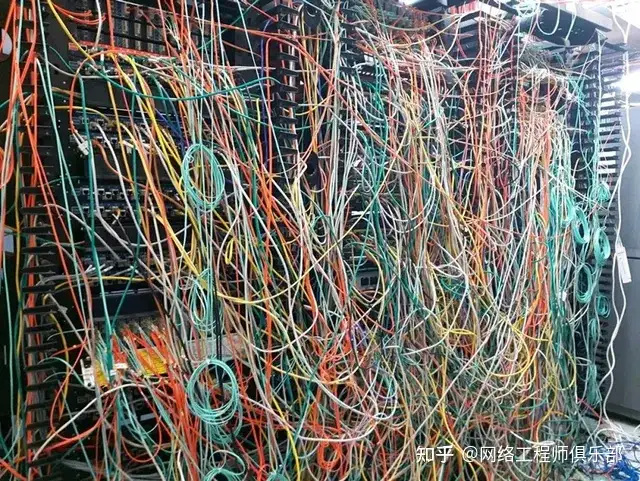

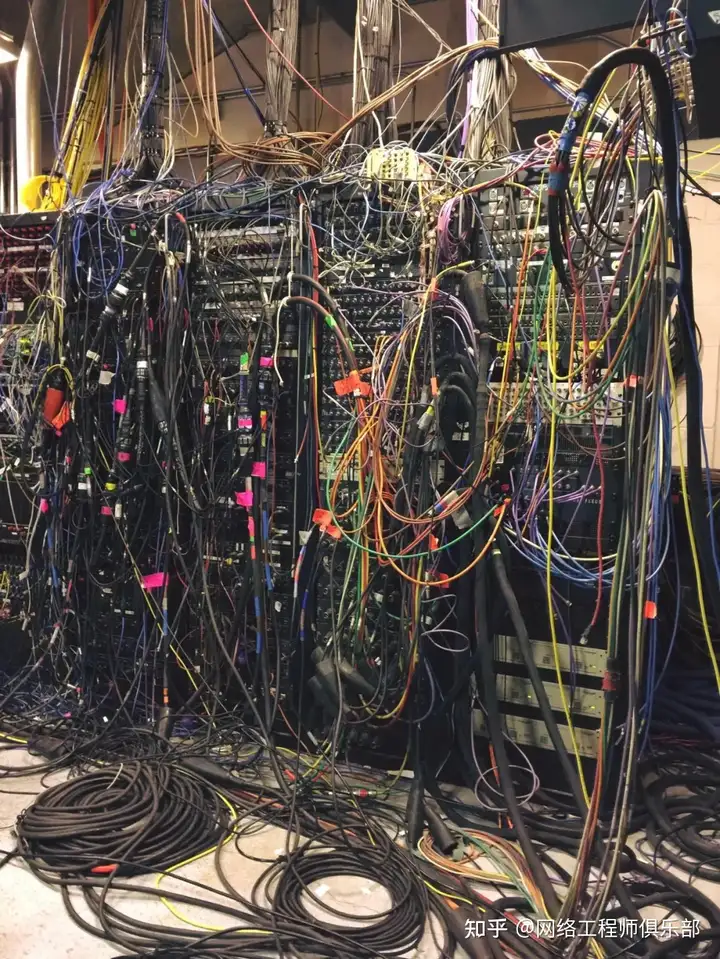

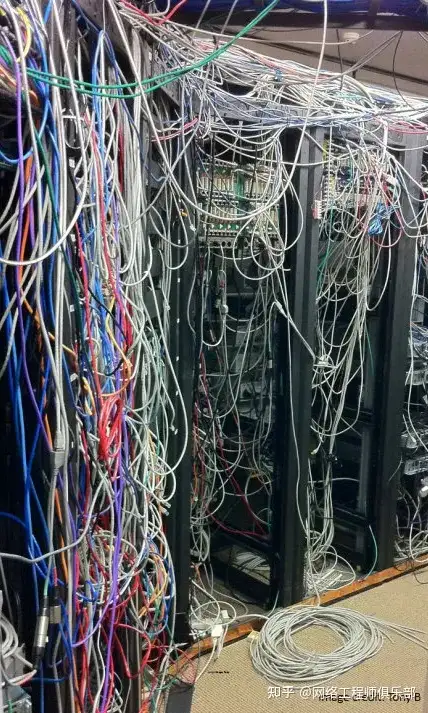

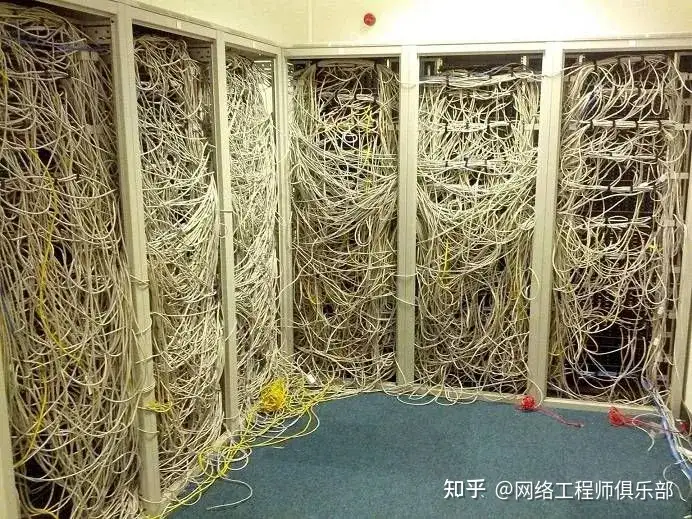

08 黑暗系
