HCIA回顾

OSI----Open system interconnect (开放式系统互联参考系统)

定义数据的产生标准，定义7层

1. 应用层：接收用户所产生的数据，是人机交互的接口
2. 表示层：将逻辑语言转化为机器语言（二进制语言）、翻译（数据的编码解码、数据的加密解密、数据的压缩和解压缩等 等）
3. 会话层：管理通信，针对不同的数据流建立、维持并终止不同的虚会话链接
4. 传输层：区分不同流量，定义传输方式；

           1）区分流量：通过传输层端口号区分流量，端口号范围0到65535，静态端口（与流量之间一一对应且绑定）1~1023动态端口（与流量之间一一对应但不绑定）1024~65535

           2）定义传输方式：TCP(传输控制协议)是一种面向连接的可靠传输方式；UDP（用户数据报协议）是一种非面向连接的不可靠传输方式

                   ①可靠性：由确认机制和重传机制或定期重传机制

                   ②面向连接：通过TCP三次握手机制

           3）四层PDU（四层协议数据单元）Segment 数据段

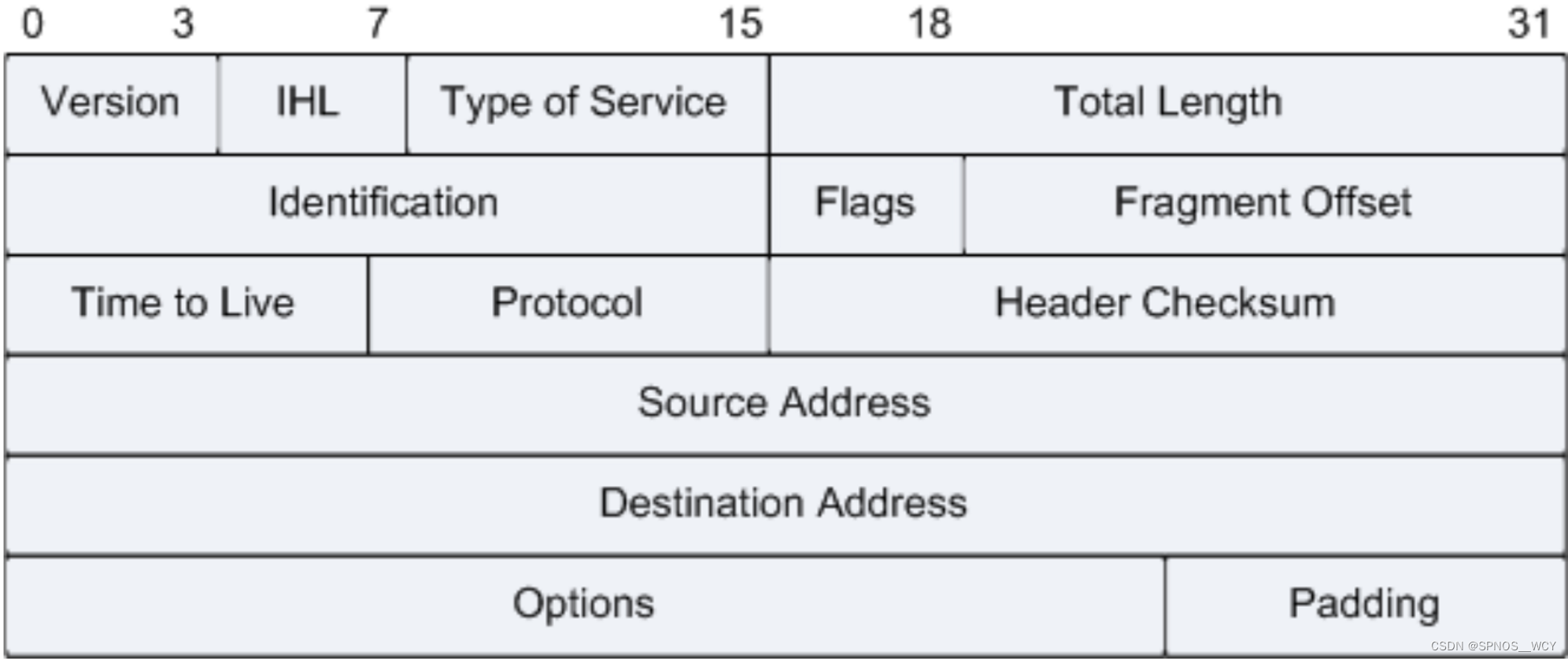

5. 网络层：编址、寻址（路由）        三层PDU：Package 数据包                                                                                                        IPV4数据报结构 Version：版本，占位4bit 0100=4，0110=6                                                                             IHL（IP Header Length）：ip头部范围 占位4bit 单位32bit 默认值0101=5 IPV4头部范围20~60                                                                                                                                        Type of Service（简称TOS）服务类型 8bit 对数据标识时使用                                               TOS标记方式                                                                                                                                  三种   1）IP Precedence （IP 优先级） 3+5 前三个bit 000 001 010 011 100 101 110 111   0~7----QOS，默认是0 视频流量101 =5 ，协议流量----ospf---110                                                    2）DSCP（Different Server Code point）区分服务代码点 6+2，6：0~63，越高越优先，2：ECN---显示拥塞通告 00表示不拥塞，11表示拥塞                                                                3）PHB---逐跳行为（每一跳行为）；兼容模式，对应21个不同的分类                    Total Length ：IP数据包总长度=IP头部+IP载荷 占位16bit，单位bit                                       Identification：标识符 占位16bit 判断分片是不是属于同一个数据的不同分片                       Flags： 占位3bit 第一个bitR--保留位 DF（don't Fragment）不分片位 MF（more fragment）更多分位片                                                                                                              Fragment Offset ：分片偏移位，单位是字节                                                                           Time to Live（TTL）生存时间 ： 占位8bit 0~255，单位是跳数                                             Protocol ：协议，表示上层使用的协议，占位8bit                                                                   Header Checksum：头部检验和     占位16bit                                                                          Source Address：原IP；Destination Address 目标IP

6. 数据链路层-----局域网封装---Ethernet 2   IEEE802.3封装（基于OSI）/广域网封装 ----串线，PPP 、HDLC、ATM、Frame-relay帧中继                                                                               交换机的基本功能：1 基于源MAC的学习;2 基于目标MAC的转发;3 数据过滤; 4 防环             ARP(Address Protocol)地址解析协议 基于二层封装的协议                                                            正向ARP---通过目标IP访问目标的MAC地址                                                                              反向ARP---通过目标的MAC地址访问目标IP地址                                                                      逆向ARP---帧中继中使用                                                                                                          无故ARP---免费ARP---地址重复检测                                                                                        代理ARP                                                                                                                                    二层PDU：数据帧
7. 物理层---------将二层的数据帧转换为物理传输介质中比特流，关注机械特性、电学特性、光学特性等。                                                                                                                              一层PDU ：数据流

TCP/IP------Transmission Control Protocol/Internet Protocol(基于因特网的通信协议）

定义数据的产生标准，定义四层

1. 应用（应用、表示、会话）
2. 主机到主机（传输）
3. 互联网（网络）
4. 网络接口（数据链路、物理）

OSI与TCP/IP的区别

相同点：都定义了数据的产生标准

不同点：OSI大多用于理论分析，不能跨层封装，支持多种网络层协议；TCP/IP大多用于协议开发。支持跨层封装，网络层协议仅支持IP协议

上三层为控制层面：根据开销值和优先级控制路由条目的加表，开销值和优先级都越小越优；

下四层为数据层面：根据路由表进行转发数据包：1）与操作；2）最长匹配；3）递归查询

静态路由：由网络管理员手工配置生成路由条目

        1、出接口：适用于点对点型网络结构（注意：在思科中若是非点对点网络使用出接口做法数据可以 通信，但是在华为中非点对点网络结构中使用出接口，路由条目可以加表，但是不能通信）

        2、下一跳地址：一般建议在非点对点（MA 多路访问网络结构中使用）

注意：在思科中，不同的网络类型中可以使用出接口或下一跳（以上的给出的只是建议）；在华为，若为MA网络结构，必须使用下一跳或出

接口+下一跳

        3、出接口+下一跳

永久静态路由使用环境：静态路由会因为直连路由的原因会消失，这时候就不希望路由器因为这个静态路由消失，而学习其他新的路由加表，以至于引起路由环路等一些问题，所以使这个静态路由永久加表

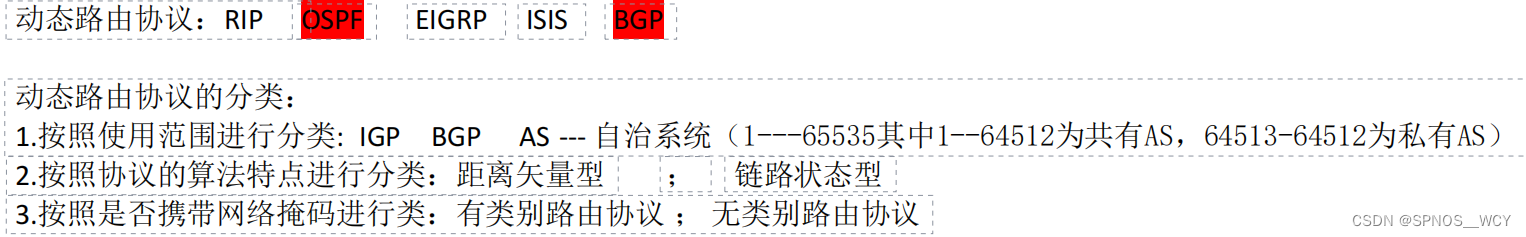

IGP和BGP最大的区别是：承载的路由数量不同

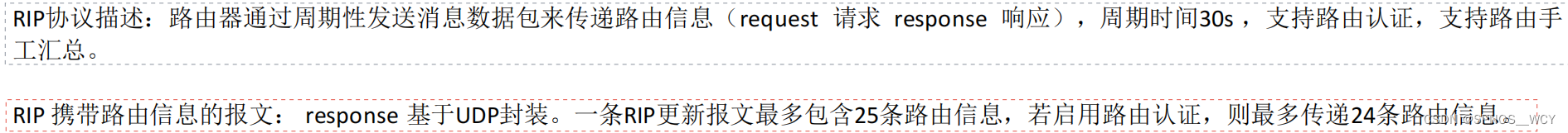

RIP：路由信息协议

1. 适用范围：IGP
2. 协议算法特点：距离矢量型 贝尔曼福特算法
3. 是否携带网络掩码：version1 携带，version2 不携带
4. 协议数据包的封装：基于UDP封装，端口号为520

 异步更新机制：防止同步更新，范围（25.5-30）单位（0-0.15）减少大泛洪的可能

水平分割机制：通过一个接口接收到的数据不能再从这个接口转发回去

毒性逆转水平分割机制：通过一个接口接收到的数据必须再从这个接口转发回去，但带毒，即路由不可达

RIP计时器机制：思科（update 更新30s invalid 无效180s holddown 抑制180s flush 刷新240s）；华为（更新30s 无效180s 垃圾回收120s ）

RIP支持触发更新，并且默认开启。（华为中默认开启了触发更新，思科中默认关闭）

RIP 协议部署：

1.RIP 协议支持多进程；进程号只具有本地意义

2.手工汇总：

        目的：1.减少路由条目数量，减小路由表大小，加快查表速度

        2.增加网络稳定性

        位置：在路由传播的出方向接口实施，建议在明细路由所在路由器的出接口

        cost计算：汇总路由cost使用所有明细路由中cost最小的（思科华为一致）

        存在条件：至少存在一条明细路由

        特性：在思科中，仅仅支持VLSM，不支持CIDR；在华为中，支持VLSM和CIDR

        在IGP中，发送了汇总会自动抑制明细路由的发送

        不自动产生指向NULL0 的防环路由

VLSM---(Variable Length subnet mask)可变长子网掩码技术,子网汇总在子网范围内的称VLSM

CIDR---(Classless Inter-Domain Routing)无类别域间路由技术，又称为super net 超网，子网汇总超越了子网范围的称CIDR
