Matlab中plot平面折线图案例

最新推荐文章于 2023-04-20 15:49:21 发布

SL_World

最新推荐文章于 2023-04-20 15:49:21 发布

阅读量3.5k

点赞数 3

分类专栏： Matlab 文章标签： Matlab 折线图 plot

本文链接：https://blog.youkuaiyun.com/SL_World/article/details/82936796

版权

Matlab 专栏收录该内容

3 篇文章

订阅专栏

本文详细介绍如何使用Matlab绘制双子图，包括设置线型、颜色、标记等属性，以及如何添加标题、图例、坐标轴描述和网格线。通过具体案例展示了不同类型的图表制作过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

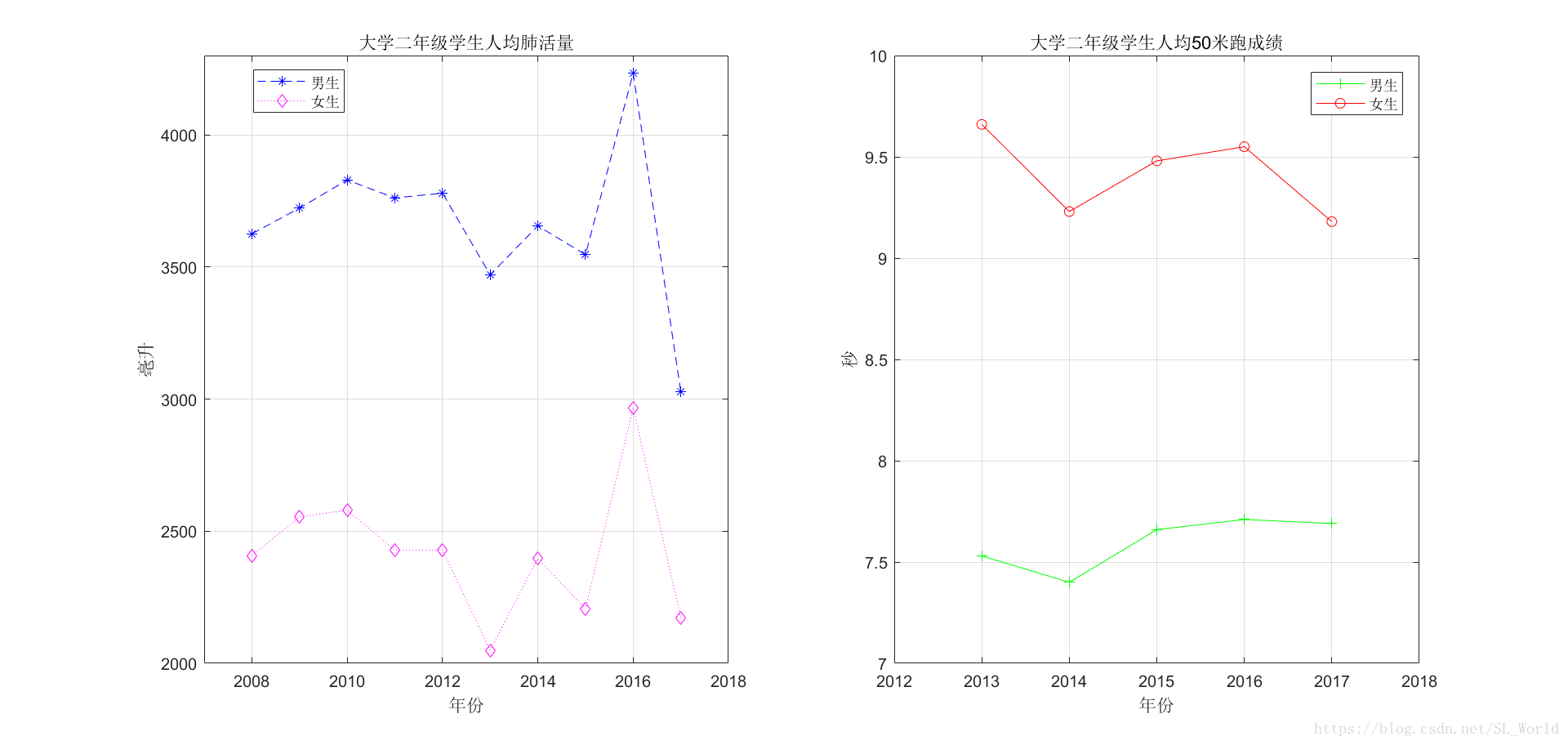

先上案例图如下

再上完整Matlab脚本如下

clc;
clear all;

ax1 = subplot(1,2,1);
%以下不论行向量还是列向量均可以
M1 = [3625.15,3722.62,3829.01,3761.21,3779.09,3470.18,3655.54,3546.13,4233.5,3027.56]; %男
F1 = [2406.48;2554.41;2579.72;2428.89;2428.91;2049.33;2397.13;2206.24;2966.96;2171.84]; %女
X=2008:2017;%x轴上的数据，第一个值代表数据开始，第二个值代表间隔，第三个值代表终止
plot(ax1,X,M1,'--*b',X,F1,':dm'); %线性，颜色，标记
axis([2007,2018,2000,4300])  %确定x轴与y轴框图大小
title(ax1,'大学二年级学生人均肺活量');
legend(ax1,'男生','女生');   %右上角标注
xlabel(ax1,'年份')  %x轴坐标描述
ylabel(ax1,'毫升') %y轴坐标描述
grid on;  %网格线

ax2 = subplot(1,2,2);
M2 = [7.53,7.40,7.66,7.71,7.69]; %男
F2 = [9.66,9.23,9.48,9.55,9.18]; %女
X=2013:2017;%x轴上的数据，第一个值代表数据开始，第二个值代表间隔，第三个值代表终止
plot(ax2,X,M2,'-+g',X,F2,'-or'); %线性，颜色，标记
axis([2012,2018,7,10])  %确定x轴与y轴框图大小
title(ax2,'大学二年级学生人均50米跑成绩');
legend(ax2,'男生','女生');   %右上角标注
xlabel(ax2,'年份')  %x轴坐标描述
ylabel(ax2,'秒') %y轴坐标描述
grid on;   %网格线

在这里插入图片描述

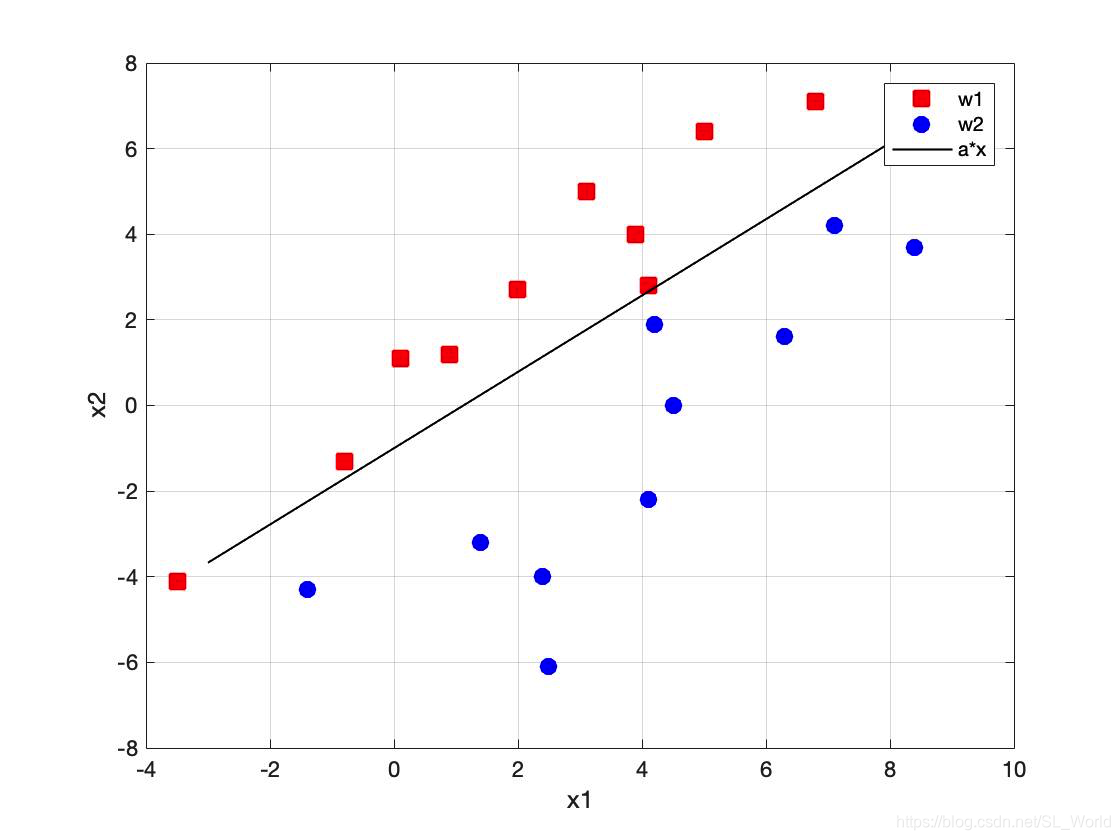

其中，rs表示红色空心正方形,'MarkerSize'表示大小,'MarkerFaceColor'表示填充颜色为红色，'LineWidth'表示线的粗细。

% rs表示红色空心正方形,'MarkerSize'表示大小,'MarkerFaceColor'表示填充颜色为红色
plot(w1(2,:),w1(3,:),'rs','MarkerSize',10,'MarkerFaceColor','r')
hold on,grid on
plot(w2(2,:),w2(3,:),'b.','MarkerSize',30)
xx = -3:9;
% k-表示黑色实线,'LineWidth'表示线的粗细
plot(xx,(a1(1)+xx*a1(2))/(-a1(3)),'k-','LineWidth',1)
legend('w1','w2','a*x')
xlabel('x1')
ylabel('x2')

以下是相关参数说明

线型	说明	标记符	说明	颜色	说明
-	实线(默认)	+	加号符	r	红色
–	双划线	o	空心圆	g	绿色
:	虚线	*	星号	b	蓝色
:.	点划线	.	实心圆	c	青绿色
		x	叉号符	m	洋红色
		s	正方形	y	黄色
		d	菱形	k	黑色
		^	上三角形	w	白色
		v	下三角形
		>	右三角形
		<	左三角形
		p	五角星
		h	六边形
