OpenCV 笔记(23)：图像的缩放——图像的缩放——立方插值、Lanczos 插值算法

1.  立方插值

立方插值算法也被称为双三次、双立方插值算法。

1.1 三次插值 (Cubic Interpolation)

先介绍一下三次插值算法，它是一种使用三次多项式拟合一组数据的插值方法。三次插值通常用于图像缩放和重采样。

三次插值的实现方式有很多种，例如牛顿多项式插值、拉格朗日多项式插值、Hermite 三次多项式插值、三次样条插值，每种方式都有其自身的优点和复杂性。

插值多项式的形式

• 牛顿多项式插值: 使用差商形式来构造插值多项式。

• 拉格朗日多项式插值: 使用乘积形式来构造插值多项式。

• Hermite 三次多项式插值: 使用分段三次多项式来构造插值多项式，每个分段多项式满足插值点处的函数值和一阶导数值。

• 三次样条插值: 也使用分段三次多项式来表示插值多项式，将插值区间划分为多个子区间，在每个子区间上使用三次多项式插值，并要求相邻子区间插值函数在连接处的一阶导数和二阶导数连续。

适用范围

• 牛顿多项式插值: 适用于数据量较小、插值精度要求不高的场景，如数据拟合、数值计算等。

• 拉格朗日多项式插值: 适用于理论分析、教学演示等场景。

• Hermite 三次多项式插值: 适用于需要高精度插值和光滑曲线的场景，如计算机图形学、曲线拟合等。

• 三次样条插值: 适用于数据量较大、要求插值精度和曲线光滑的场景，如图像处理、工程设计等。

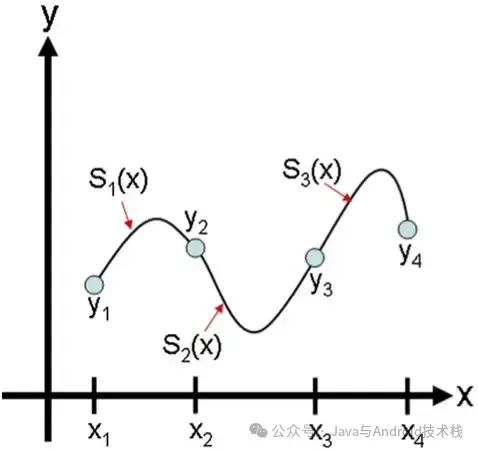

1.2 三次样条插值 (Cubic Spline Interpolation)

我们以三次样条插值为例进行详细说明。

在数值分析这个数学分支中，样条插值是使用一种名为样条的特殊分段多项式进行插值的形式。由于样条插值可以使用低阶多项式样条实现较小的插值误差，这样就避免了使用高阶多项式所出现的龙格现象，所以样条插值得到了流行。

三次样条函数的定义：

函数 ，且在每个小区间 [，] 上是三次多项式，其中 a= < < . . . < = b是给定节点，则称 S(x) 是节点 , , . . . , 上的三次样条函数。

三次样条函数满足：

• 在每个分段小区间 [, ] 上，，且是一个三次方程

• 满足插值条件，(i=0,1,...,n)

• S(x) 曲线是光滑的，S(x)、S'(x)、S''(x) 在[a,b] 是连续的


要求出 S(x)，在每个小区间 [, ] 上要确定 4 个待定系数，共有 n 个区间，共 4n 个参数要构建 4n 个方程。

• 根据插值条件，在节点 (i=1,2,...n-1) 处满足：

以及第一个和最后一个端点分别满足三次方程，总共 2n 个方程

• 根据 S(x) 在 [a,b] 上一阶导和二阶导数连续，在节点 (i=1,2,...n-1) 处满足连续条件：

n-1 个内部点的一阶导数应该是连续的，即在第 i 区间的末点和第 i+1 区间的起点是同一个点，它们的一阶导数也相等，即：$$S'i(x{i+1}) = S'{i+1}(x{i+1})$$

同理：

总共 2n-2 个方程。

加起来一共 4n-2 个方程，还需再加上 2 个方程就可以确定 S(x)。通常可在区间 [a,b] 端点 a = , b = 处各加一个条件（称为边界条件），可根据实际问题的要求给定。常见有以下三种：

• 固定边界(Clamped)：已知两端的一阶导数值 A 和 B

• 自然边界(Natural)：已知两端的二阶导数为 0

• 非扭结边界(Not-A-Knot): 强制第一个插值点的三阶导数值等于第二个点的三阶导数值，最后第一个点的三阶导数值等于倒数第二个点的三阶导数值。

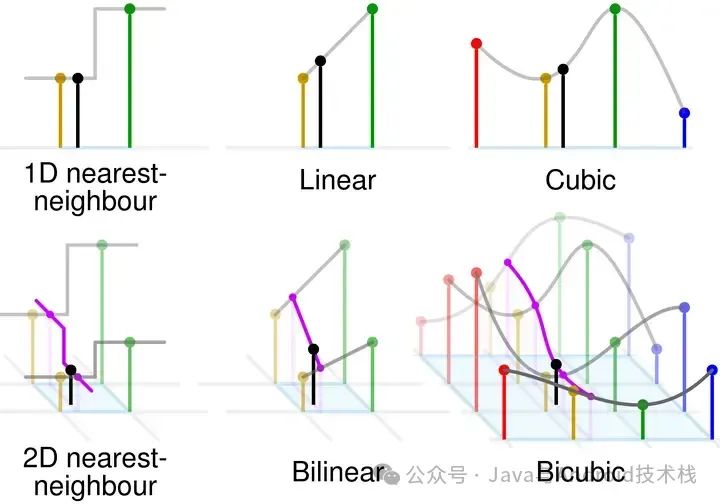

1.3 双三次样条插值 (Bicubic Spline Interpolation)

双三次样条插值是在二维空间中使用三次样条函数对图像进行插值。它将图像划分为一个网格，并在每个网格点处使用一个三次样条函数来拟合图像数据。在未知点处，通过对相邻网格点的三次样条函数进行插值来获得插值值。


构造 Bicubic 函数：

对待插值的像素点(x,y)，取其附近的 4*4 邻域点(,) (i,j=0,1,2,3)。其插值公式如下：

1. Lanczos 插值 (Lanczos Interpolation)

Lanczos 插值使用 Lanczos 核函数来计算插值后的像素值。Lanczos 核函数是一种低通滤波器，可以消除缩放过程中产生的混叠现象。

Lanczos 核函数定义如下：

其中，sinc(x) = sin(πx) / (πx)，a 是核函数的宽度。

Lanczos 插值的过程如下：

1. 确定插值点的位置。

2. 以插值点为中心，在原图像中取一个窗口。

3. 对窗口中的每个像素，使用 Lanczos 核函数计算其权重。

4. 将窗口中所有像素的权重和插值值相乘，得到插值点的最终值。

Lanczos 插值公式：

Lanczos 插值的优点

• 与其他插值方法相比，Lanczos 插值可以产生更清晰、更平滑的图像。

• Lanczos 插值可以有效地抑制混叠现象，尤其是在图像缩小的情况下。

Lanczos 插值的缺点

• 与其他的插值方法相比，Lanczos 插值的计算量更大。

• Lanczos 插值可能会产生轻微的振铃效应，尤其是在图像放大边缘处。

3.  OpenCV 中的 resize() 函数使用示例

OpenCV 封装好了很多图像缩放方法的算法。在 OpenCV C++ 中的 resize() 函数用于调整图像大小，它可以根据指定的尺寸和插值方法对图像进行缩放。

void resize( InputArray src, OutputArray dst,
                          Size dsize, double fx = 0, double fy = 0,
                          int interpolation = INTER_LINEAR );

第四个参数 fx: 缩放比例，沿 x 轴的缩放因子。

第五个参数 fx: 缩放比例，沿 y 轴的缩放因子。

第六个参数 interpolation: 插值方法，常用的插值方法包括：

• INTER_NEAREST: 最近邻插值

• INTER_LINEAR: 双线性插值

• INTER_CUBIC: 4*4 邻域双三次样条插值

• INTER_AREA: 区域插值

• INTER_LANCZOS4: 8*8 邻域 Lanczos 插值

下面的例子使用四种插值方法分别对图像进行缩放：

#include <chrono>
#include <opencv2/opencv.hpp>
#define  millisecond 1000000
#define DEBUG_PRINT(...)  printf( __VA_ARGS__); printf("\n")
#define DEBUG_TIME(time_) auto time_ =std::chrono::high_resolution_clock::now()
#define RUN_TIME(time_)  (double)(time_).count()/millisecond

using namespace std;
using namespace cv;

int main() {
    Mat src = imread(".../grass.jpg");
    imshow("src", src);

    Mat nearest,linear,cubic,lanczos;
    double scale = 1.5;
    DEBUG_PRINT("image size[%d,%d],scale=%3.1f", src.rows,src.cols, scale);

    DEBUG_TIME(T0);
    cv::resize(src, nearest, Size(), scale, scale, cv::INTER_NEAREST);//最近邻插值
    DEBUG_TIME(T1);

    cv::resize(src, linear, Size(), scale, scale, cv::INTER_LINEAR); //双线性插值（默认）
    DEBUG_TIME(T2);

    cv::resize(src, cubic, cv::Size(), scale, scale, cv::INTER_CUBIC); //双三次样条插值
    DEBUG_TIME(T3);

    cv::resize(src, lanczos, cv::Size(), scale, scale, cv::INTER_LANCZOS4); //Lanczos 插值
    DEBUG_TIME(T4);

    DEBUG_PRINT("INTER_NEAREST :%3.3fms", RUN_TIME(T1 - T0));
    DEBUG_PRINT("INTER_LINEAR  :%3.3fms", RUN_TIME(T2 - T1));
    DEBUG_PRINT("INTER_CUBIC   :%3.3fms", RUN_TIME(T3 - T2));
    DEBUG_PRINT("INTER_LANCZOS4:%3.3fms", RUN_TIME(T4 - T3));

    imshow("nearest",nearest);
    imshow("linear",linear);
    imshow("cubic",cubic);
    imshow("lanczos",lanczos);

    waitKey(0);
    return 0;
}

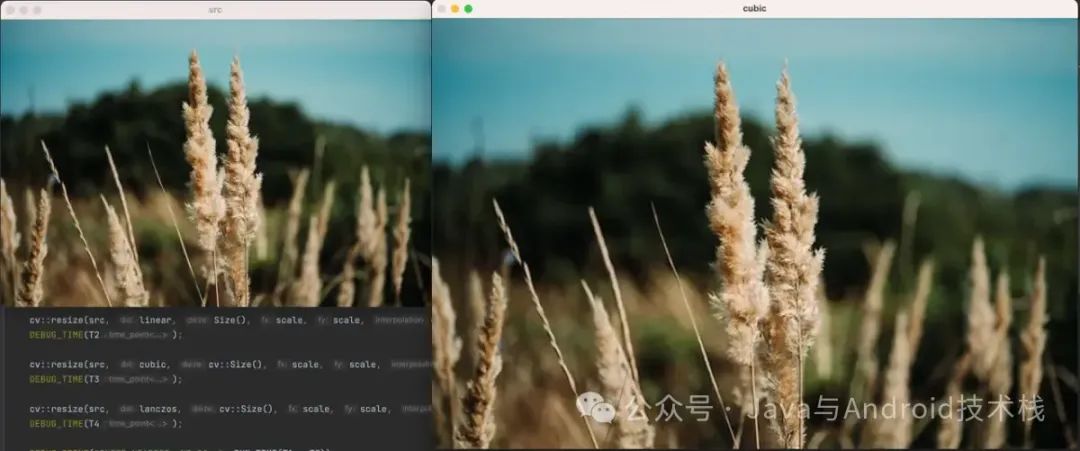

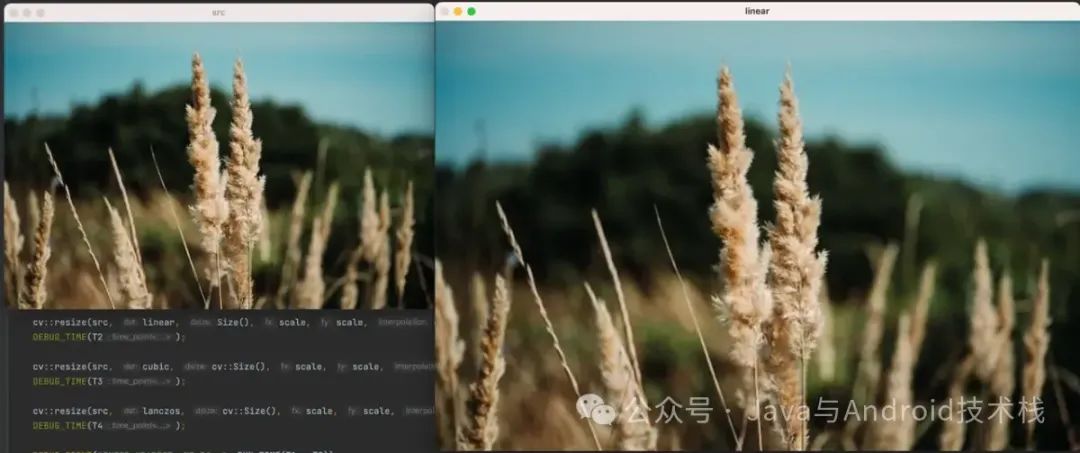

执行结果：

image size[427,640],scale=1.5
INTER_NEAREST :0.567ms
INTER_LINEAR  :0.582ms
INTER_CUBIC   :1.433ms
INTER_LANCZOS4:2.002ms





4.  总结

三次样条插值、双三次样条插值和 Lanczos 插值都是常用的图像缩放插值方法。

三次样条插值是一种分段插值方法，在每个分段内使用三次多项式进行插值。它具有较高的插值精度，但计算量较大。双三次样条插值是三次样条插值的二维扩展，在两个方向上都使用三次样条进行插值，它具有更高的插值精度和计算量。Lanczos 插值是一种基于 Lanczos 滤波器的插值方法，它使用 Lanczos 滤波器对图像进行卷积，从而获得更平滑、更清晰的插值结果。

三种方法各有优缺点，选择哪种方法取决于实际应用场景和需求。
