Qt实现类似于Chrome风格的Tab标签

前言

前言

Qt中改变现有的控件的外观有多种方式，最常见的是使用样式表，根据样式表中的各种选择器并对属性、状态和sub-control进行样式的修改，也是比较方便的方式。最近由于要使用cef进行一个多标签浏览器的开发，需要修改tab的外观，这里使用QStyle来进行修改。

QStyle

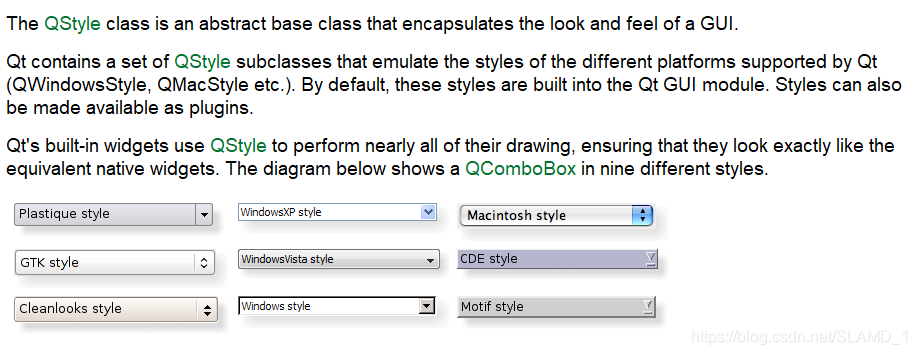

Qt中对于QStyle的简单描述
简单来说就是Qstyle是一个抽象类，封装了不同平台上的GUI的外观。对于QStyle的详细介绍，请参考其他的资料或者Qt的帮助文档，百度一大堆。
QProxyStyle实现了QStyle所有的抽象接口,并且默认保持系统风格。

这里我们继承一个QProxStyle，然后实现其中两个接口便可实现。
第一个是sizeFromContent，返回控件的大小，函数原型如下：


virtual QSize sizeFromContents(ContentsType type, const QStyleOptio *option, const QSize &size, const QWidget *widget) const

第二个是drawControl，用于绘制控件的元素。函数原型如下：


virtual void drawControl(ControlElement element, const QStyleOption *option, QPainter *painter, const QWidget *widget = Q_NULLPTR) const

效果图

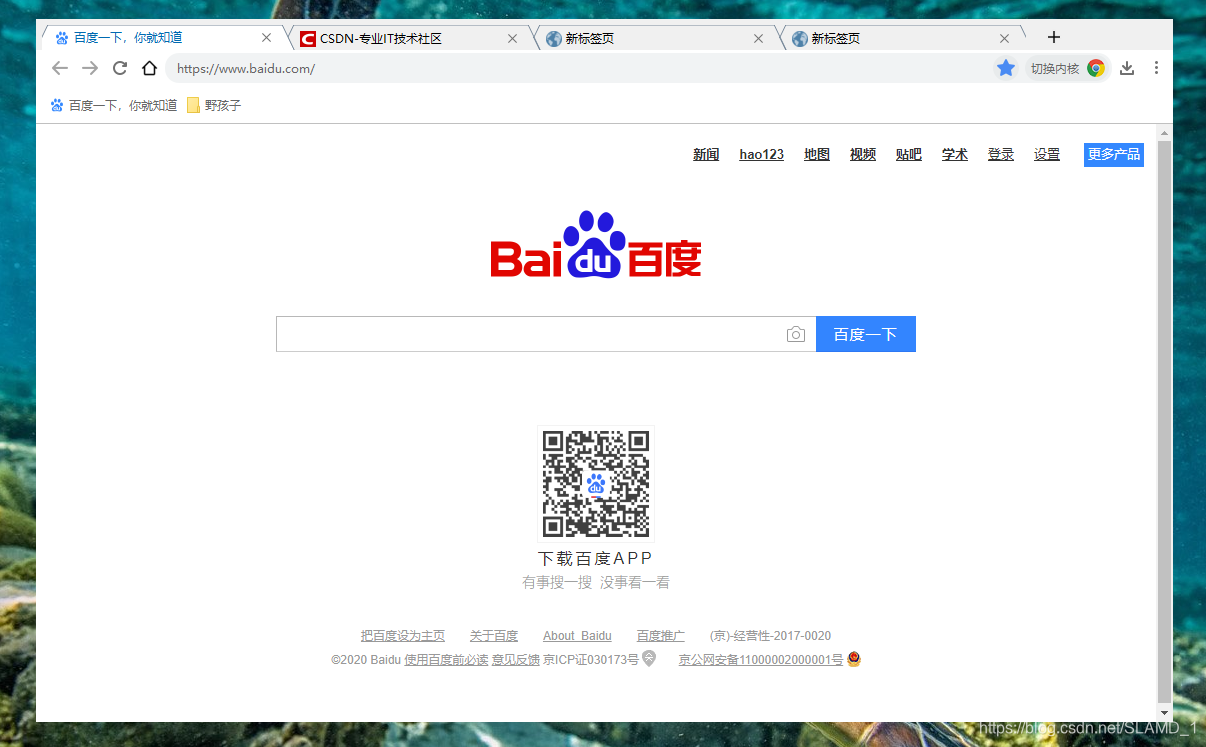

设置后的效果图

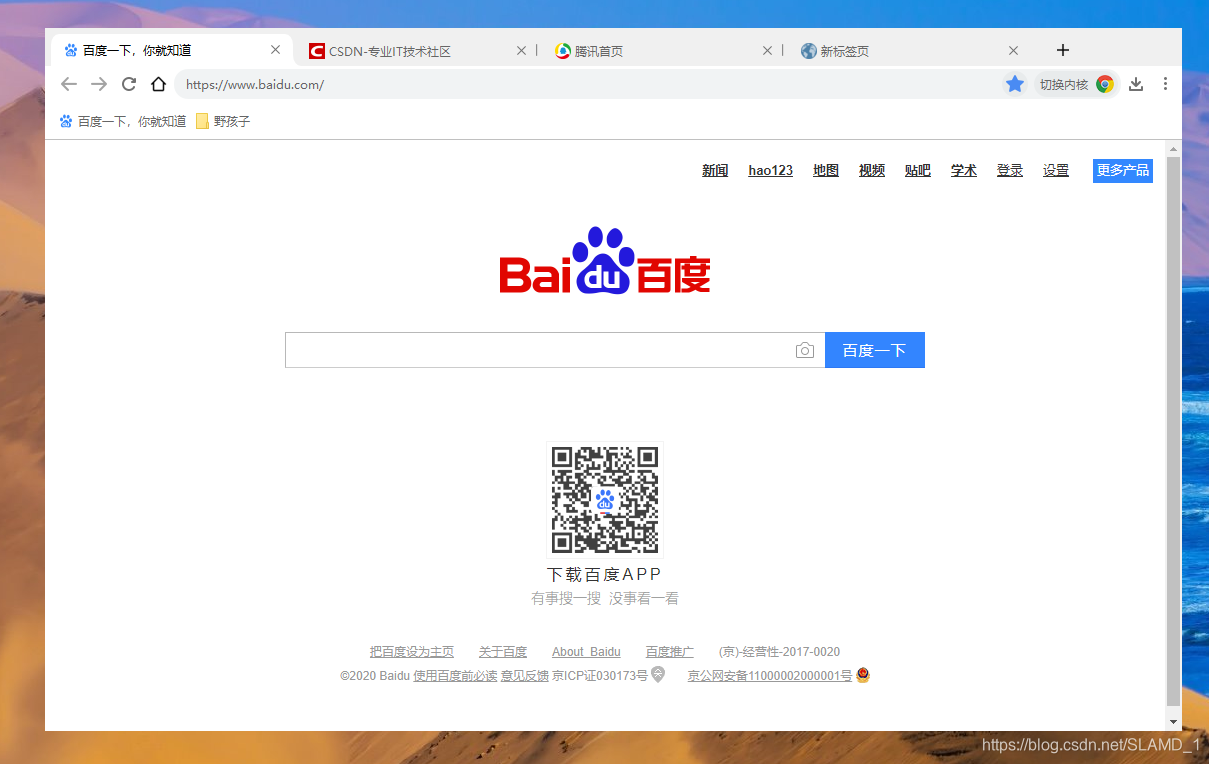

效果图2

绘制代码中的思路

比较笨的控制大小，数格子！！
由windows自带的画图数格子，然后用整体的大小确定比例，用比例绘制比较妥。

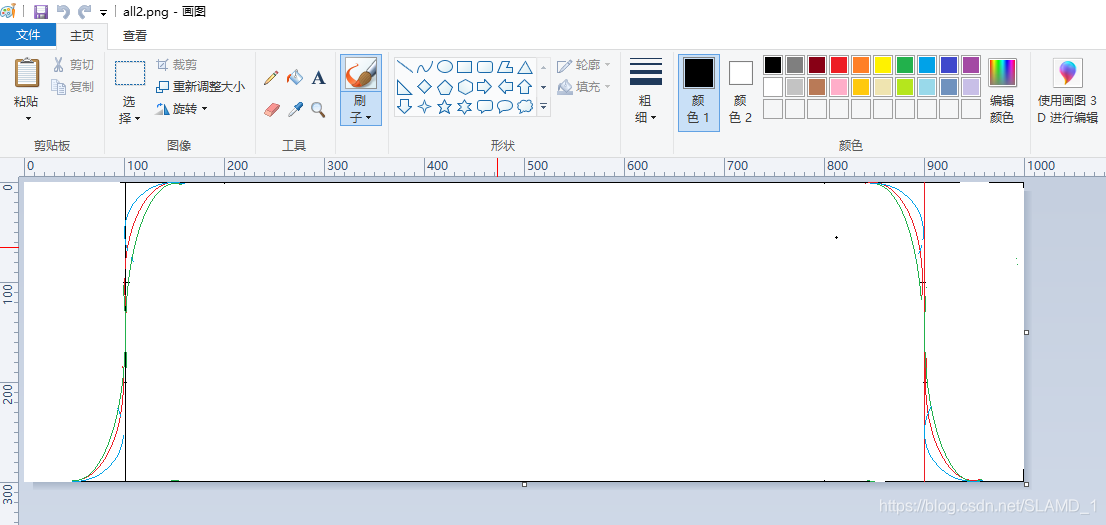

在这里插入图片描述

方式1

很明显了吧，

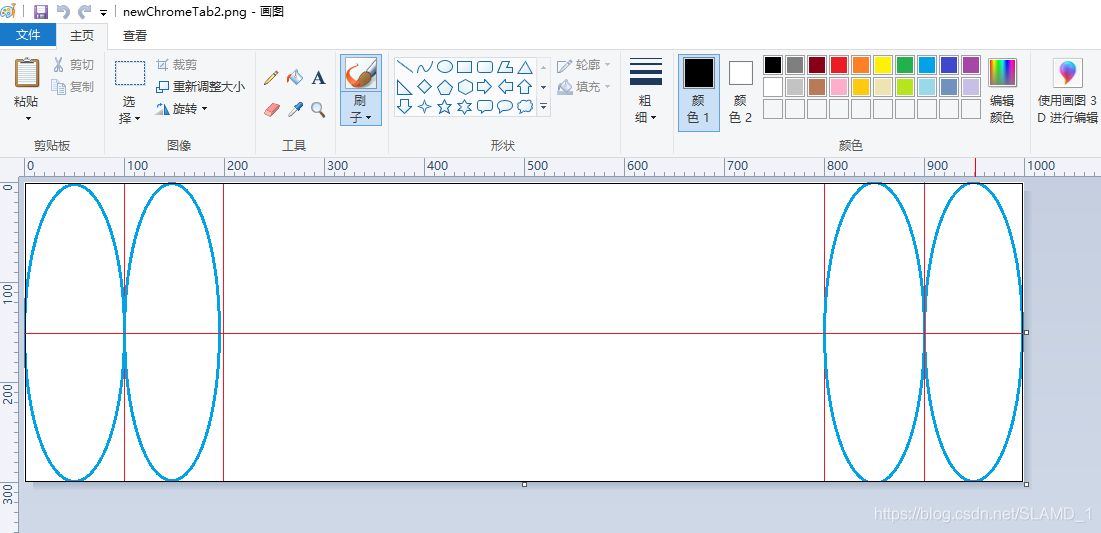

方式1

方式2

其实和方式1一样，只是椭圆不一样。高度比较小的时候，两者看着都差不多，我都试过。

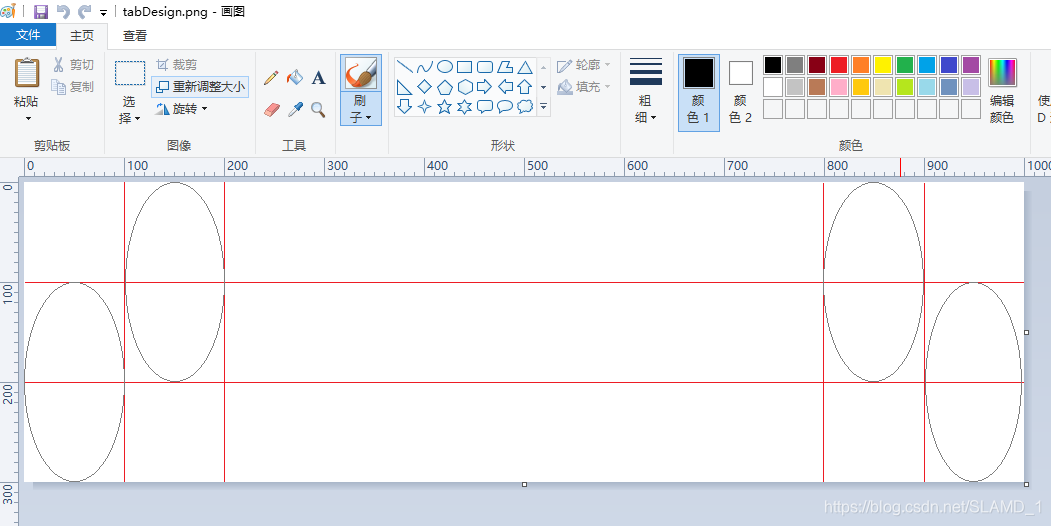

方式2

方式3

二次贝塞尔曲线，就很简单。绘制出来可以说和chome基本一样
效果：

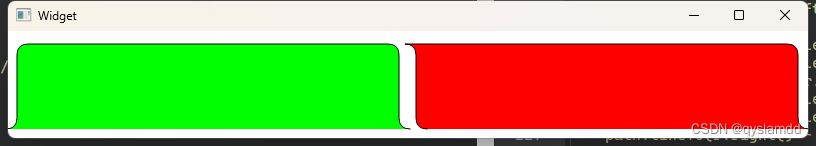

方式3效果
代码：

void Widget::drawShape1(QPainter *p, const QRect &drawRect)
{


    QRectF r(drawRect);

    qreal per = r.height() / 8.0;
    qreal topMargin = 4.0;

    QPainterPath path;
    path.moveTo(r.bottomLeft() - QPointF(per, 0));
    path.quadTo(QPointF(r.left(), r.bottom()),
                QPointF(r.left(), r.bottom() - per));
    path.lineTo(r.left(), r.top() + per + topMargin);
    path.quadTo(QPointF(r.left() , r.top() + topMargin),
                QPointF(r.left() +  per, r.top() + topMargin));
    path.lineTo(r.right() - per, r.top() + topMargin);
    path.quadTo(QPointF(r.right(), r.top() + topMargin),
                QPointF(r.right(), r.top() + per + topMargin));
    path.lineTo(r.right(), r.bottom() - per);
    path.quadTo(QPointF(r.right(), r.bottom()),
                r.bottomRight() + QPointF(per, 0));

    p->setRenderHint(QPainter::Antialiasing);
    p->setBrush(Qt::green);
    p->drawPath(path);
}

void Widget::drawShape2(QPainter *p, const QRect &drawRect)
{


    QRectF r(drawRect);

    qreal per = r.height() / 8.0;
    qreal topMargin = 4.0;

    QPainterPath path;
    path.moveTo(r.bottomLeft() + QPointF(per, 0));
    path.quadTo(QPointF(r.left(), r.bottom()),
                QPointF(r.left(), r.bottom() - per));
    path.lineTo(r.left(), r.top() + per + topMargin);
    path.quadTo(QPointF(r.left(), r.top()
