OrCAD使用问题汇总

---

---

使用技巧

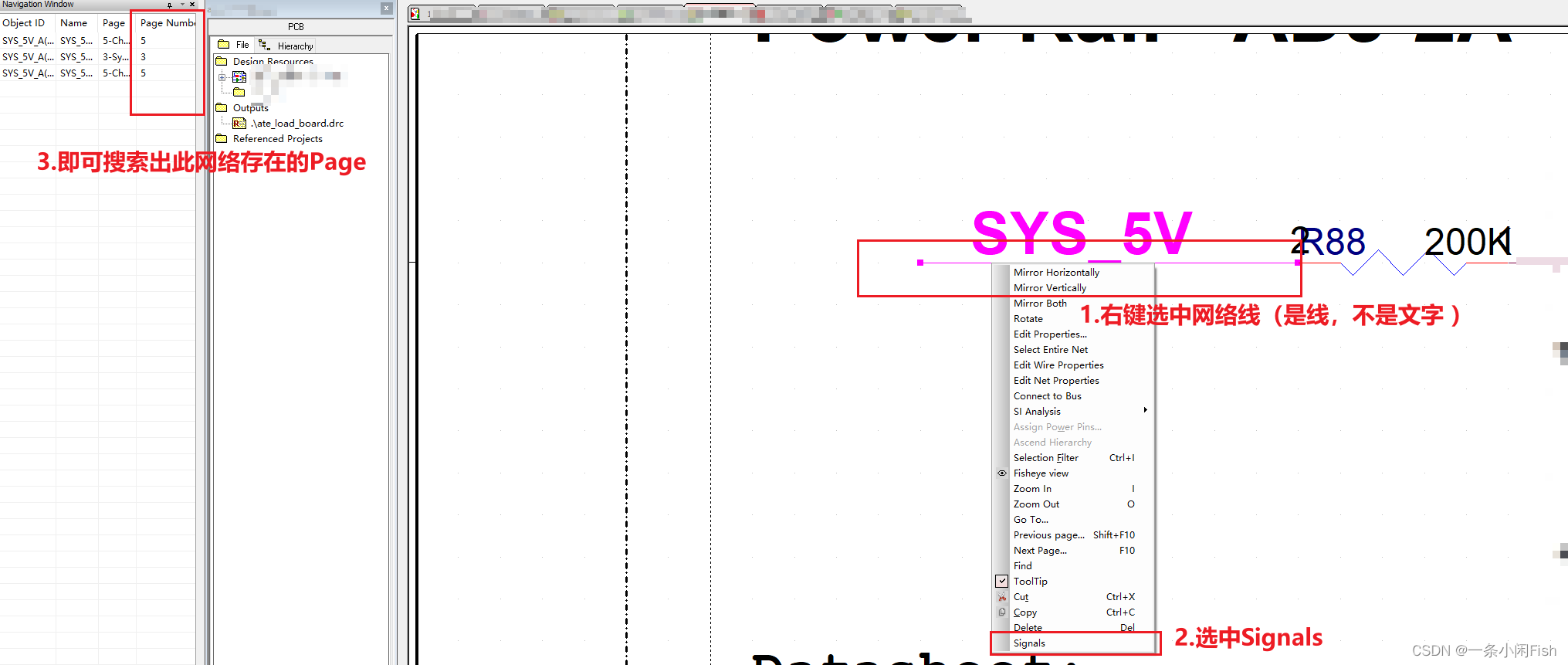

全局查找网络

Note：高亮某个网络右键后选择“Select Entire Net”即可

---

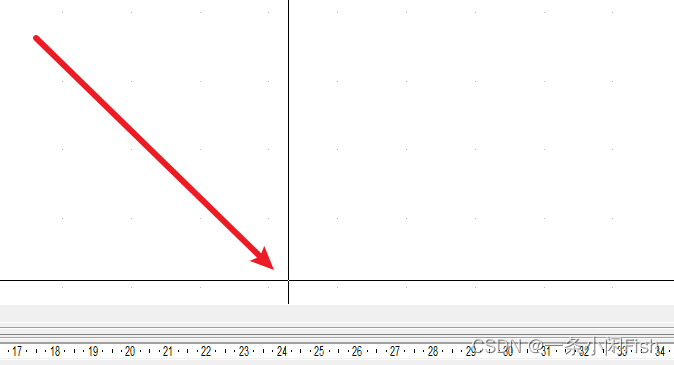

切换鼠标大小十字

快捷键：F6；

---

原理图插入图片

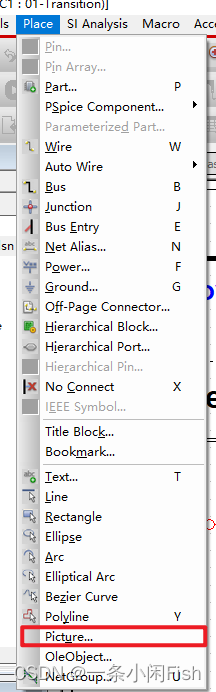

Place>Picture…

Note：导入图片建议先转为Bmp格式；

---

修改Orcad Titles

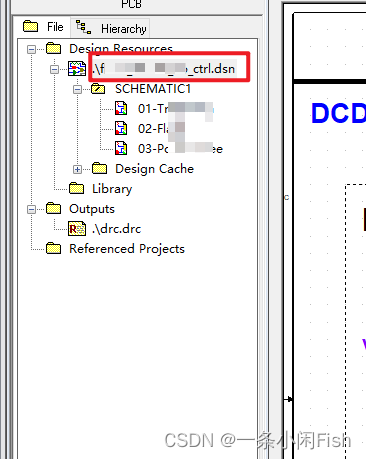

1. .选中你的原理图.dsn文件；

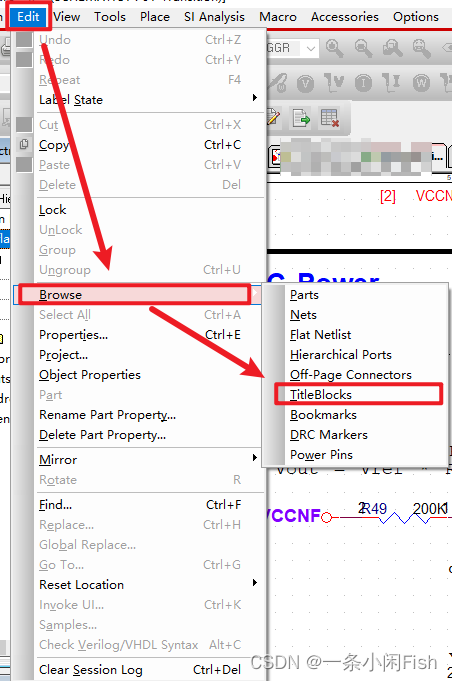

2. 菜单选择 Edit > Browse > Titleblock；

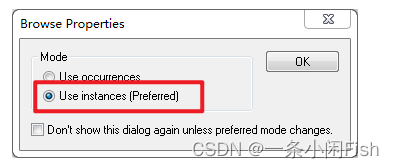

3. 然后一般选择第二项

4. 按住Shift选中全部Titles；

5. 在持第四步的前提下执行：Edit>Properties(或者按Ctrl+E弹出browse spreadsheet)；

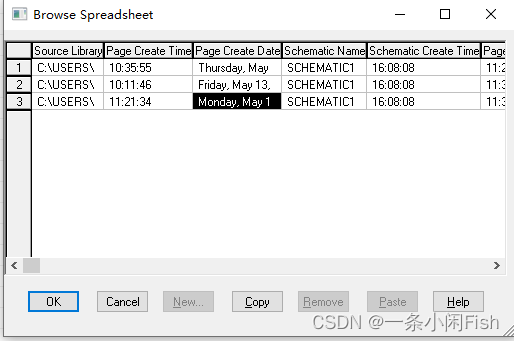

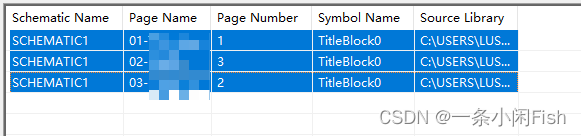

6. 然后便可以在窗口中修改修内容，如以下。
   Schematic Page Number
   Schematic Page Count
   Page Number
   Page Count
   (最后这两项就是所有原理图中右下角的表格内容)

---

器件编号重新排列

1. 首先将位号复位

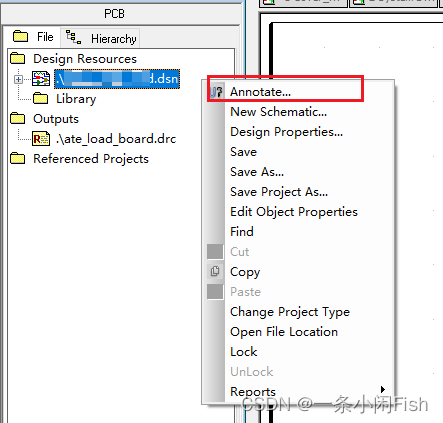

   a. 右键“xxx.dsn”

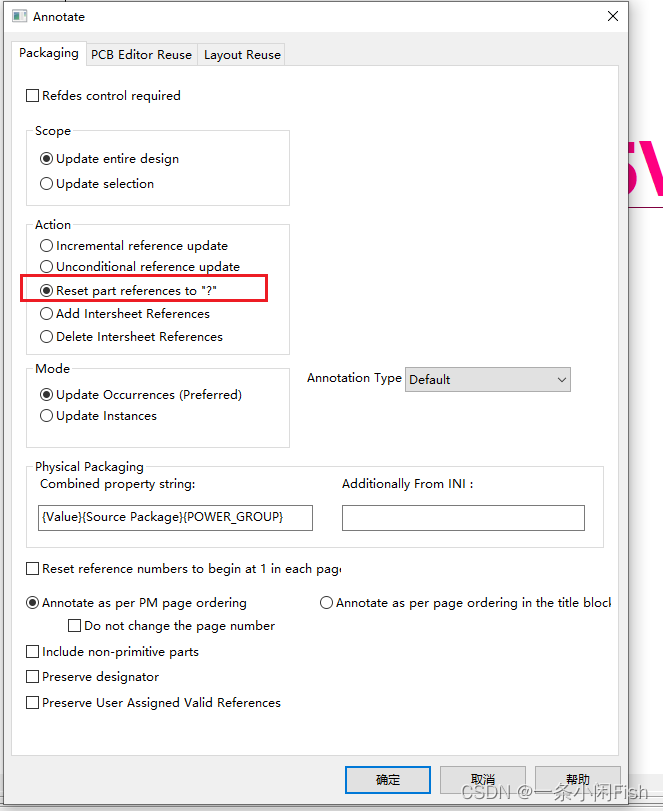

   b.选中复位选项，即可将器件编号复位为“xx？”

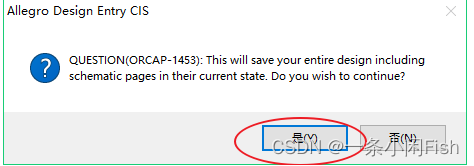

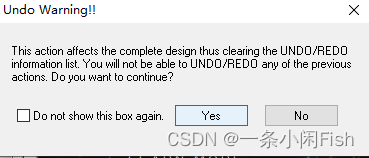

2. 然后，便可以对器件进行重新编号
   a. 右键“xxx.dsn”

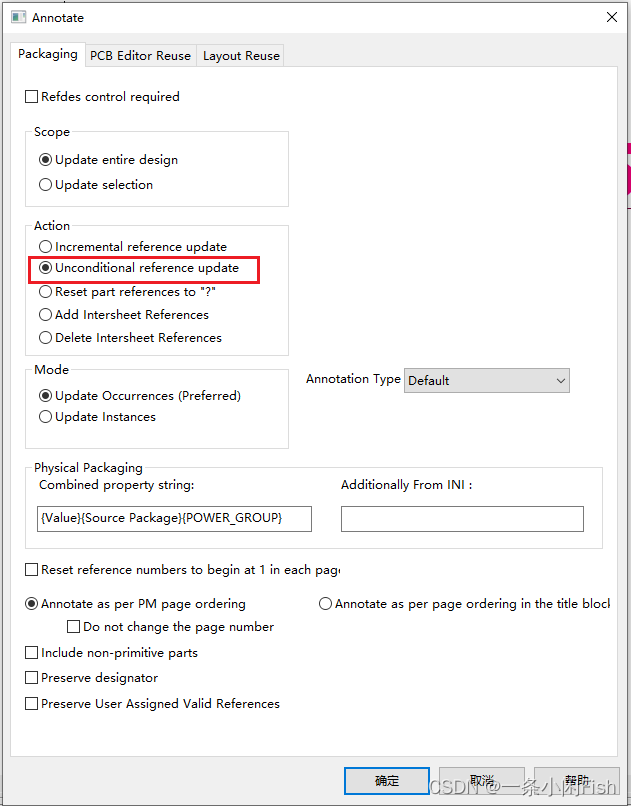

   b.选中对器件强制编号选项，即可将器件编号复位为“xx？”

报错解决

其实很多时候不是设计的错，而仅仅只是我们对软件使用的某些墨守成规或者说暂时未接触过的的逻辑不够熟悉而缺少了某些操作步骤；

修改元器件后无法执行放置的问题

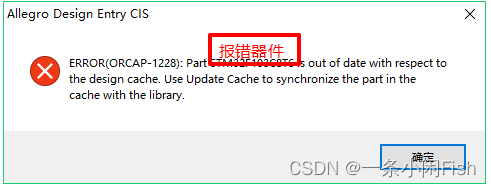

• 错误：当想放置新的器件时，就会报出如图所示错误。


• 原因：如图，OrCAD的工程会有缓存，当缓存的文件和我们要放置的器件不匹配就会报；

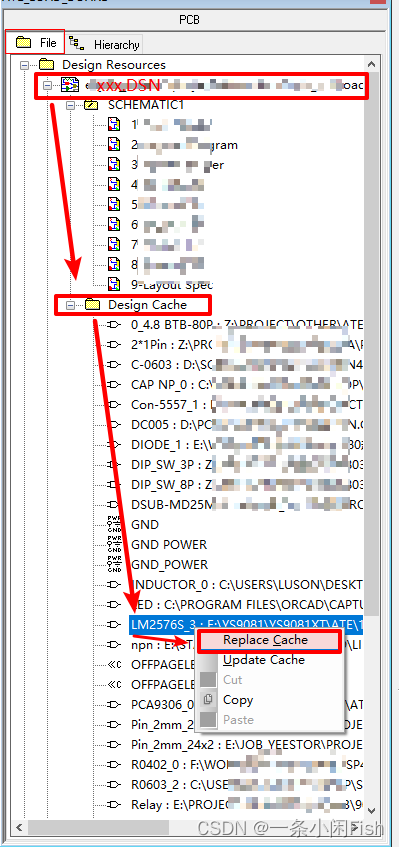

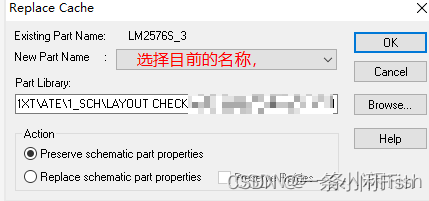

• 解决：将缓存里的替代即可，操作如图。


---

器件编号重复报错

• 错误：在绘图中过程中，有时候会对器件进行各种操作，因此可能存在部分器件编号重复的现象；
• 原因：错误操作等；
• 解决：重复编号，并对齐处理
  a. 选中xxx.dsn后，操作Tool>Design Rules Check;

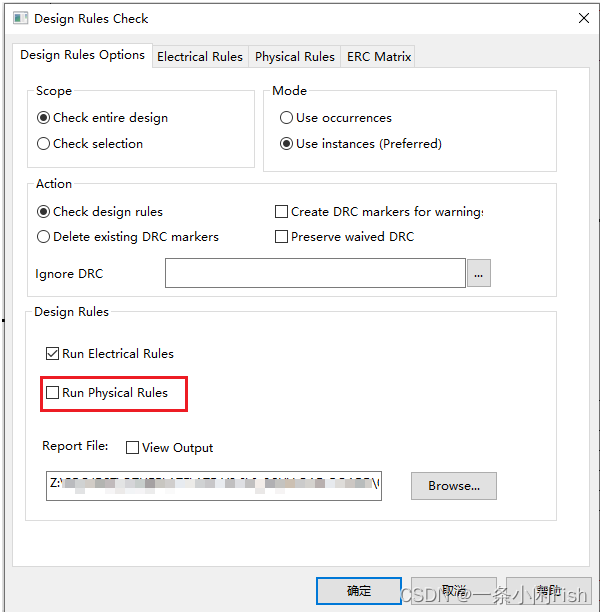

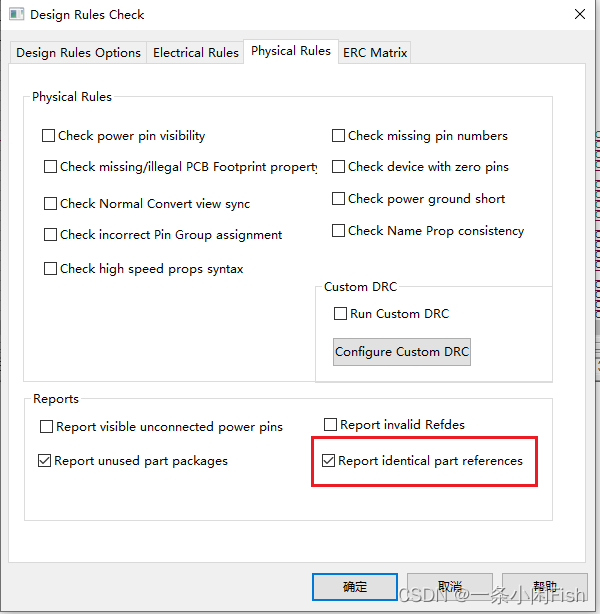

  b. 选中物理规则检查

  c. 选择输出一份相同位号的DRC检查报告

  d.即可在DRC输出文件中看到是否有重复编号报错1631与重复的器件编号


待继续学习补充中…
