一、背景

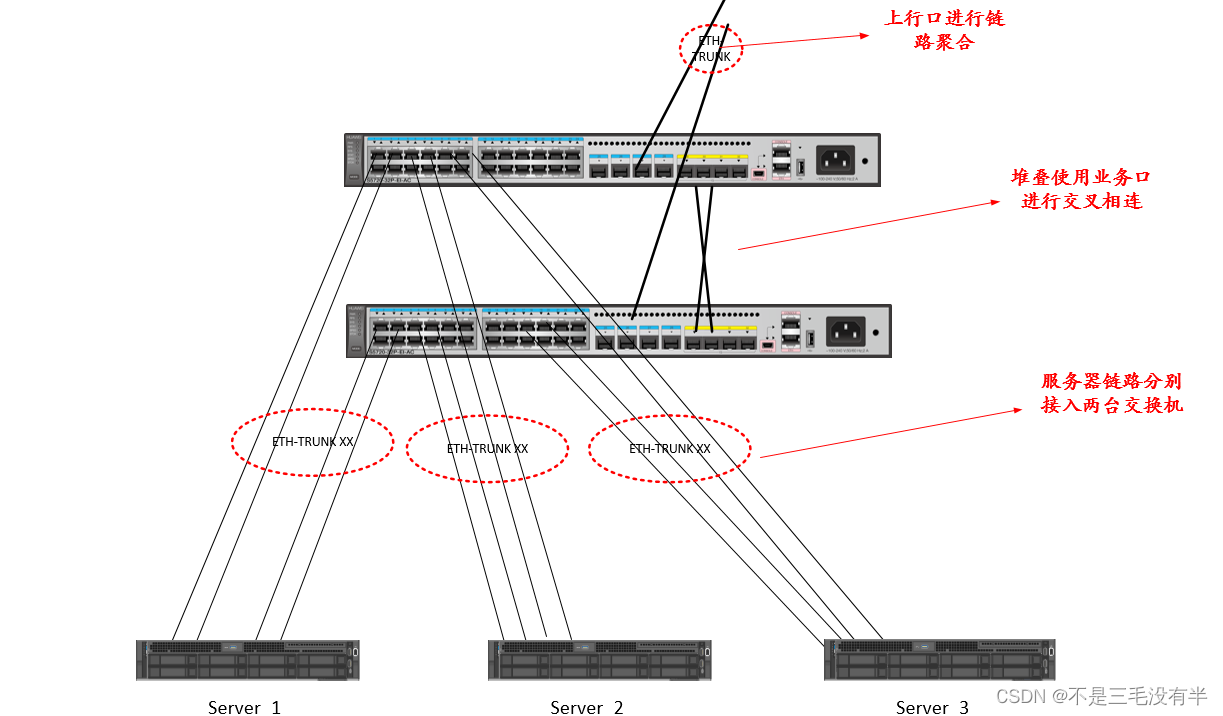

公司机房里有两台S5720-EI交换机,都是以级联的方式连接核心交换机,为了简化网络拓扑提高网络的冗余性,对两台设备进行堆叠。
在这里插入图片描述

二、前期准备
1、准备好一对堆叠卡或者是支持堆叠的光模块(其实一根线缆也能完成堆叠);
2、导出之前的配置信息,如果堆叠失败了,能够快速的恢复配置,保证业务的使用;
3、规划好堆叠之后的线路调整,以及需要变更的配置;
4、对连接的线路进行检测;

三、堆叠配置
1、先对需要堆叠的接口进行配置、配置完之后在把堆叠卡交叉相连插在堆叠口上;
注:堆叠之后主交换机配置不变,从交换机的配置需要重新配置。

SWA配置(主交换机)
stack enable #开启堆叠
stack slot 0 renumber 0 #默认接口板为0
stack slot 0 priority 200 #优先级默认为100
stack reserved-vlan 4093 #选配
stack timer mac-address switch-delay 10 #选配

interface stack-port 0/1 #创建堆叠端口0/1
port interface XGigabitEthernet0/0/3 enable #将X0/0/3接口加入堆叠口

interface stack-port 0/2
port interface XGigabitEthernet0/0/4 enable #将X0/0/4接口加入堆叠口
save

SWB配置(从交换机)
stack enable
stack slot 0 renumber 1 #这里需要将接口号该成1(solt0 就是0/0/x solt1就是1/0/x)
stack slot 1 priority 100 #优先级
stack reserved-vlan 4093 #选配
stack timer mac-address switch-delay 10 #选配

interface stack-port 1/1
port interface XGigabitEthernet1/0/3 enable

interface stack-port 1/2
port interface XGigabitEthernet1/0/4 enable
save

完成命令配置后 保存,将堆叠卡或者光纤,交叉相连,从交换机会自动重启,(堆叠的准备选举不是最先比较优先级的,1、交换机重启时间;2、堆叠配置的优先级。)

等待5分钟左右,从交换机重启完毕。
执行dis int brief命令,查看接口状态。

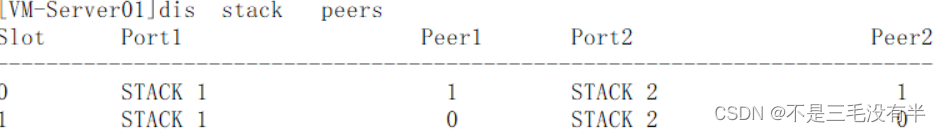

执行dis stack peers 命令,查看堆叠的邻居状态。
在这里插入图片描述

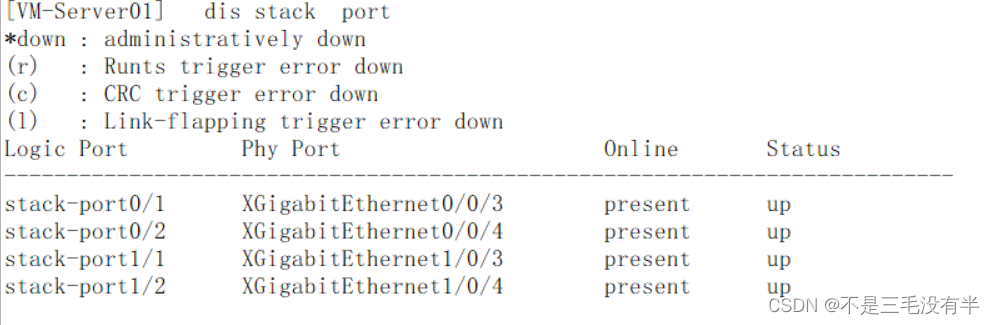

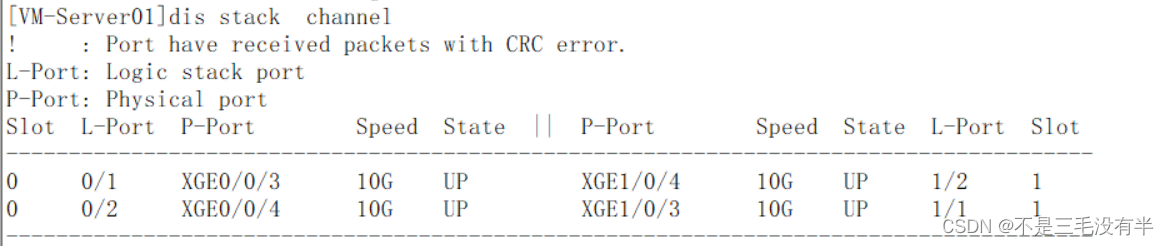

执行dis stack port 命令查看堆叠接口的状态。
在这里插入图片描述

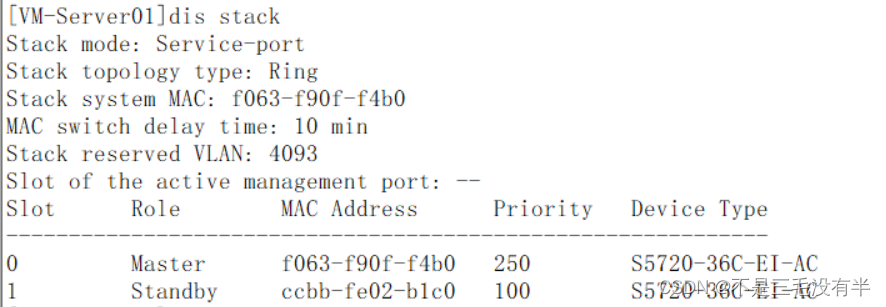

执行dis stack 命令查看堆叠的具体信息。
在这里插入图片描述
在这里插入图片描述
