AD软件常用操作总结（纯干货）

1. 测距离：Ctrl+M，消除测距显示：shift+C

2. AD软件怎么重新设置原点？E+O+S

3. 复制的时候，需要选择一个基准点，按住Shift键可以选，选完以后，L键可以翻转

4. 删除连续线条时，按住Tab键，然后点击delete键，进行删除

5. 线条首选长度是0.254mm(10mil)

6. V+B键，板子可以正反面翻转

7. A+V垂直对齐，A+C水平对齐

8. 地线隐藏的方法，先选中→视图→连接→隐藏器件网络→然后选中目标

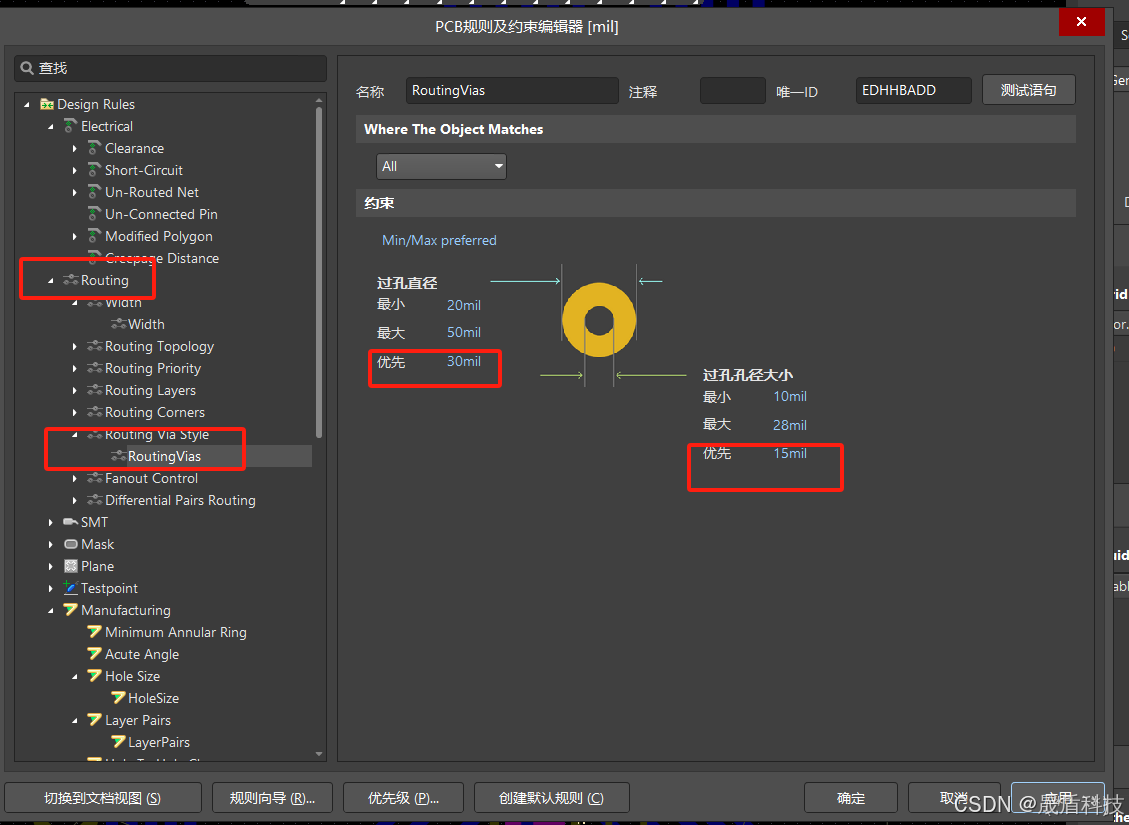

9. 过孔直径孔大小设计

10. 220V线宽为50mil就可以,用Q键可以来回切换mm和mil

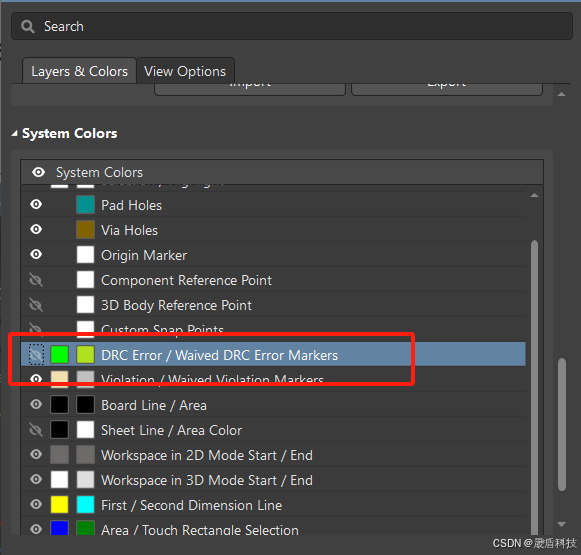

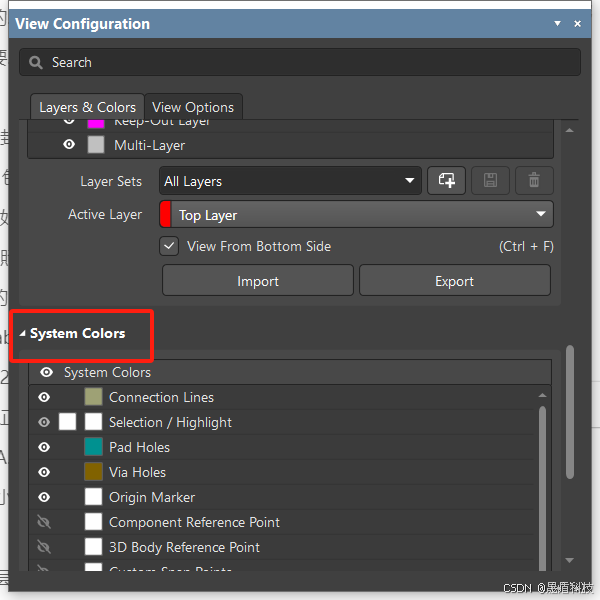

11. 按L键，弹出规则检查，然后按照如下图示，将变绿的部分进行勾选

12. T+G+R是铺铜，铺已经选中的区域

13. 对于PCB中，顶层以及底层的铺铜，顶层铺完铜以后切换底层时，需要先行复制，然后点击粘贴，完了以后记得切换层。

14. 铺铜结束以后，需要进行过孔，过孔的时候，需要大面积过孔，如果遇到无法铺铜的情况，就是因为没有放过孔，过孔的大小在25mil 15mil。

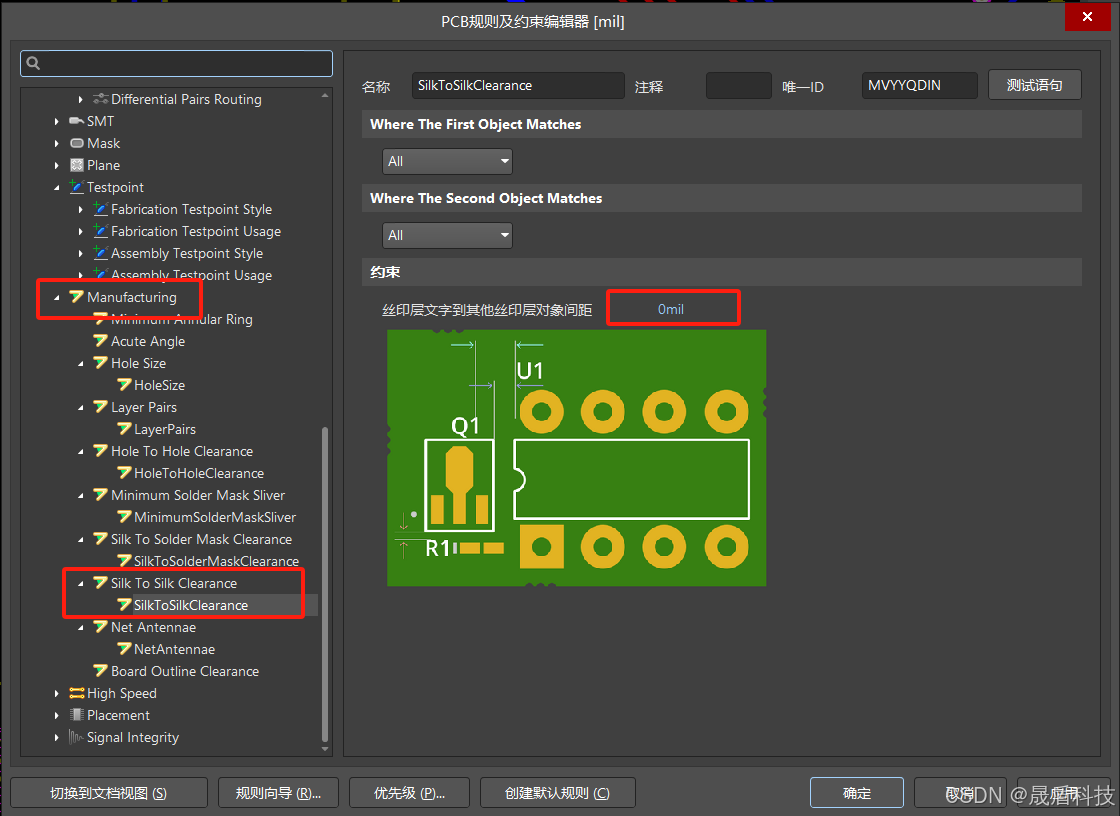

15. 丝印顶层，添加丝印的时候，需要切换到这层
