硬件设计过程中的一些问题总结（持续更新~）

目录

 1. 额定功率 （晶体管输出光耦）

2.开关速度

3.常见元器件的作用

1. 二极管中：

2. 快捷键是T+A，网络标号可以自动进行排序，具体操作方法：

3. 放电管

4. 静电和浪涌保护SMF6.5CA

5. 气体放电管

6. 电感的作用：

7. 肖特基二极管（D5）

8. 电容

9. 光耦：

4.电压源与电流源的区别：

5.电路中的各种地：

6.生活中常用的充电器的工作方式

---

参考链接：https://www.elecfans.com/analog/202308152213075.html

正向压降：降低0.7V左右，二极管在其两端的电压达到0.7V之前不会导通，一旦导通，两端总会有0.7V的压降。

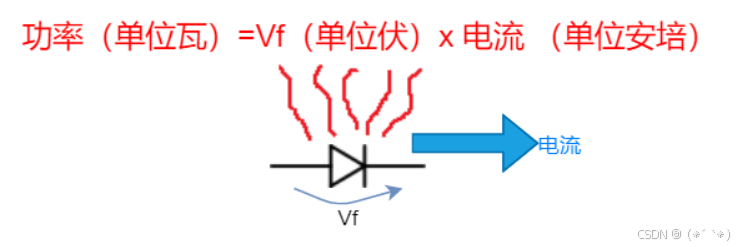

 1. 额定功率 （晶体管输出光耦）

正向压降：降低0.7V左右，二极管在其两端的电压达到0.7V之前不会导通，一旦导通，两端总会有0.7V的压降。

2.开关速度

在设计电路时，要考虑二极管的最大额定功率、正向压降、额定电流和开关速度

用途：将交流电转换为直流电

单加上一个二极管（如1N4007），一半时间是奇怪的驼峰，一半时间电压为零，基本没啥用，要有用，就要增加一点稳定性：即在输出端加上一个电容稳压。

桥式整流器与大量电容的组合几乎可以将任何大电流交流电变成大电流直流电，在使用时，二极管和电容的额定电压必须大于需整流波形的峰值电压。

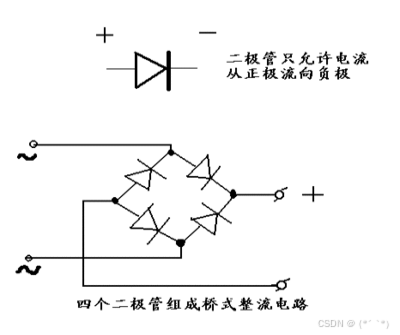

B:整流桥：（正半轴）

整流桥从上面流经电阻，不会从1处再次流经的原因：

对于二极管的正向流通，必须是左边的电压大于右边的电压才会正向流通

负半轴：蓝色部分

C1电容的工作原理以及参数怎么计算，上面的波形是什么样子的

3.常见元器件的作用

1. 二极管中：

A是单向的，单向的不需要区分正负，CA是双向的，双向的需要区分
