IIC通讯

IIC是什么？

IIC的中文名是集成电路总线，它是一种串行通信总线。

IIC协议用来干什么？

IIC是一种通信协议，是为了能让主板，或者嵌入式系统等与其他外设模块进行通信而进行开发的。

I2C，两线式串行总线，它是由数据线SDA和时钟SCL构成的串行总线，可以发送和接收数据。在CPU与被控IC之间、IC与IC之间进行双向传送，高速IIC总线一般可达400kbps以上。

IIC是半双工通信方式。

I2C协议：

1. 空闲状态
2. 开始信号
3. 停止信号

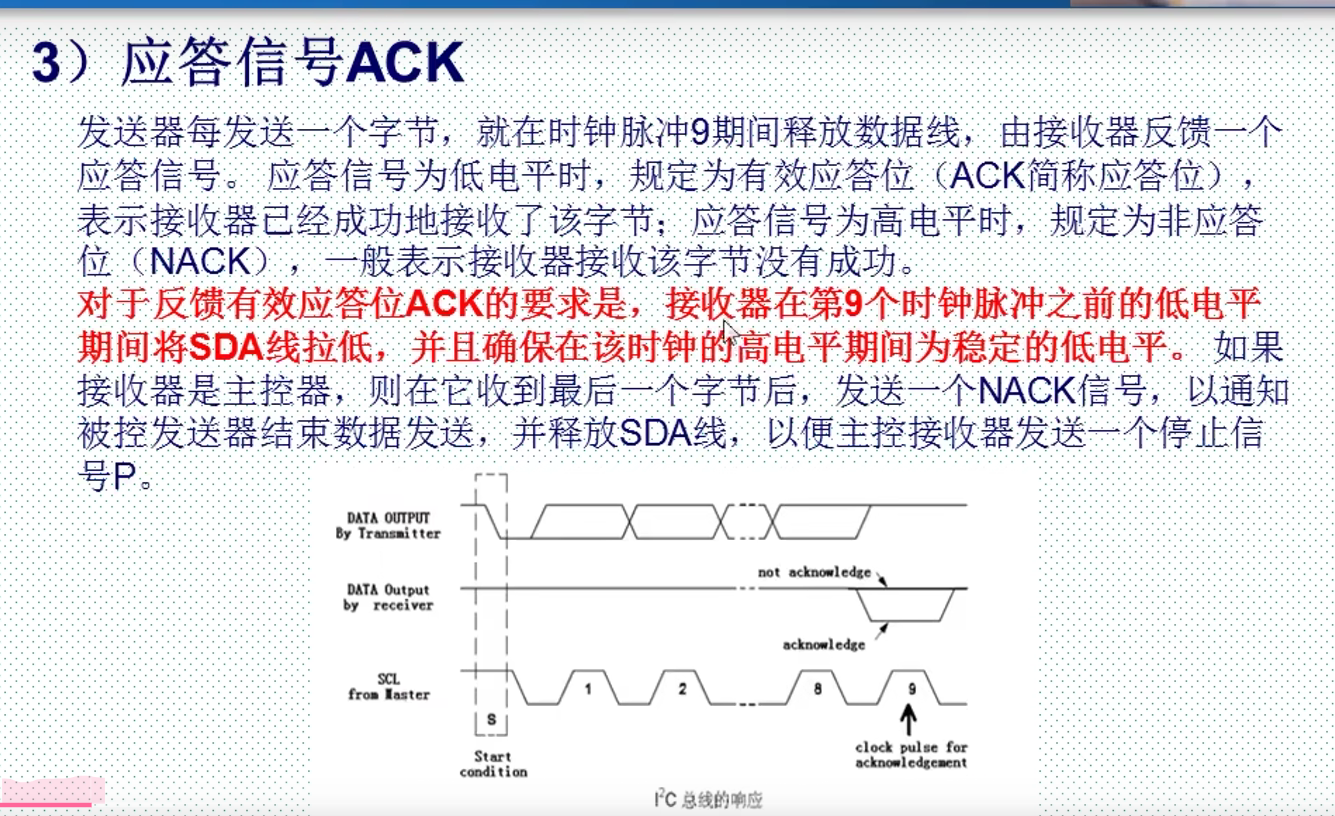

4. 应答信号
5. 数据的有效性

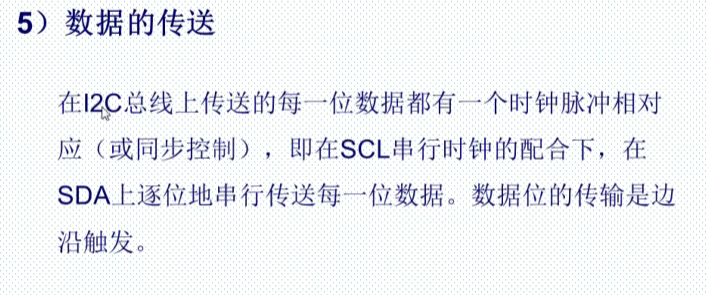

6. 数据传输

1）空闲状态

I2C总线总线的SDA和SCL两条信号线同时处于高电平时，规定为总线的空闲状态。

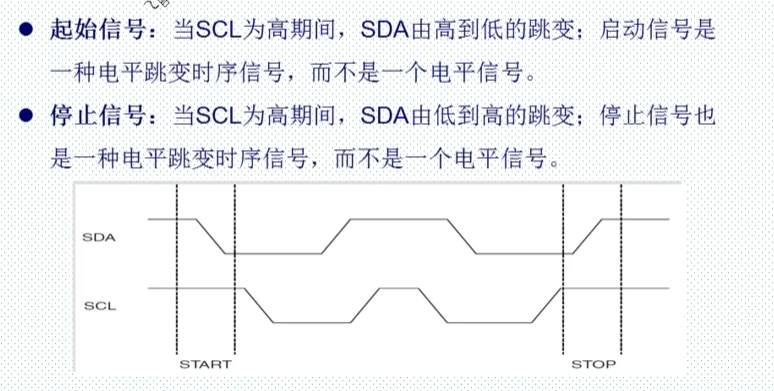

2）起始信号与停止信号
