想象一下，你和你的同事们在同时编辑一个共享的云文档。

为了不让大家互相干扰（比如你看到同事A写了一半的、不通顺的句子），系统必须给你一个“稳定”的版本看。你开始编辑时文档是什么样，在你编辑的过程中它就应该一直是什么样，不应该被别人的修改所干扰。

数据库也面临同样的问题。这张图解释的，就是数据库（特指像 MySQL InnoDB 这样的数据库）如何实现这种“稳定版本”的机制。这个机制的专业术语叫做 MVCC (Multi-Version Concurrency Control)，即“多版本并发控制”。

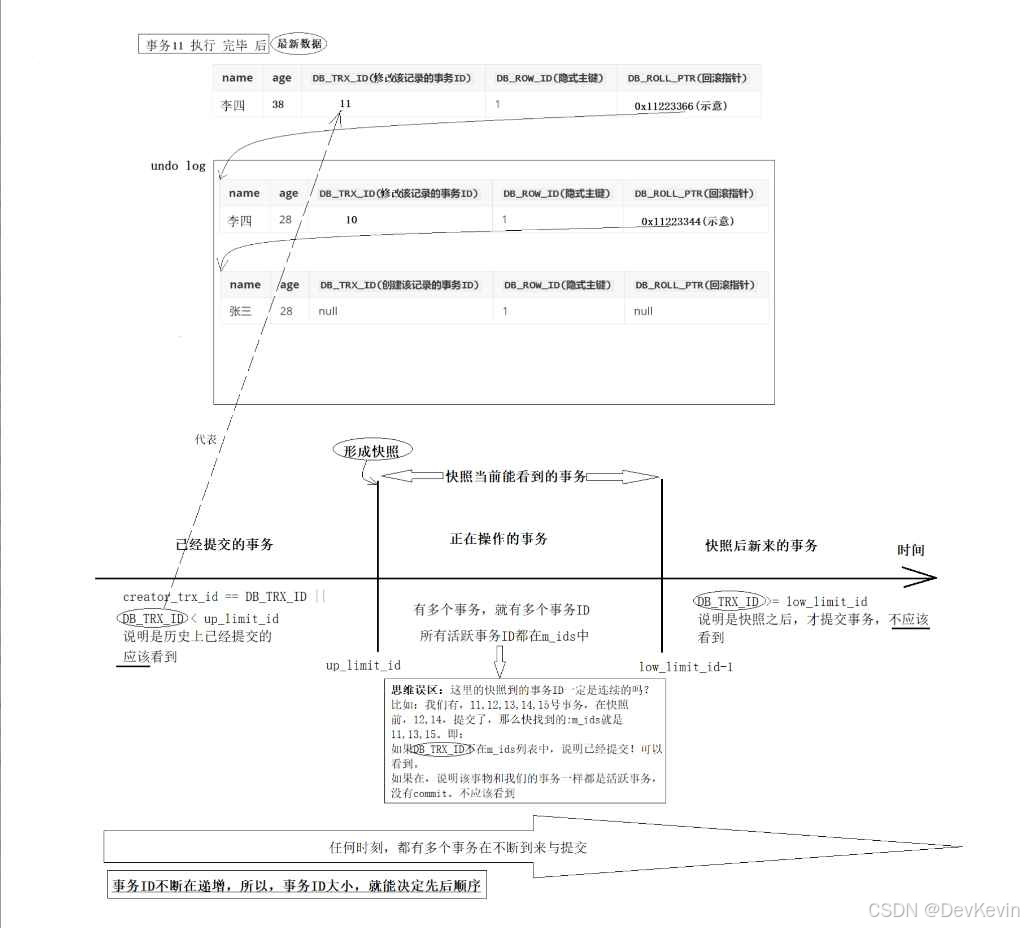

我们先看图最上面的表格部分。这里有一张表，有 name 和 age 两个我们关心的字段。但是请注意，在数据库的底层，每一行数据后面还悄悄跟着几个额外的信息：

DB_TRX_ID: 事务ID。可以理解为“这次修改是由谁完成的”。每一次对数据库的操作（比如修改“李四”的年龄）都会被分配一个独一无二的、递增的编号，这就是事务ID。
DB_ROLL_PTR: 回滚指针。可以理解为“指向前一个版本的链接”。它指向这条数据被修改之前的样子。
undo log: 历史版本记录本。当数据被修改时，旧的版本不会被立刻删除，而是被存放到一个叫做 undo log 的地方。DB_ROLL_PTR 指针就指向这里。

我们来看图中的例子：

最开始，李四 的年龄是 28，这次修改的事务ID是 10。
后来，有人把 李四 的年龄改成了 38。这次修改的事务ID是 11。
此时，数据库里最新的数据是 李四, 38, 事务ID=11。但是，它的 回滚指针 指向了它之前的版本，也就是存放在 undo log 里的 李四, 28, 事务ID=10。

这就形成了一个版本链。通过回滚指针，数据库可以一路回溯，找到这条数据所有的历史版本。就像一个文档的“修改历史”功能。

小结 1： 数据库中的每一行数据，都可能存在一个由新到旧的“版本链”，新版本指向旧版本。

现在，一个新的事务（我们称之为“我的事务”）开始了，它想要读取数据。问题来了：数据库里同时有很多人在修改数据，有些修改已经完成了（我们称之为“已提交”），有些还在进行中（“未提交”）。“我的事务”应该看到哪个版本的数据呢？

为了解决这个问题，在“我的事务”开始的那一刻，数据库会为它生成一个“快照”（Read View）。

这个“快照”就像你按下了暂停键，给当前所有事务的状态拍了一张照片。这张照片记录了：

m_ids: 拍照时，有哪些事务正在运行（还没提交）。图中的例子是 [11, 12, 13, 14]。
up_limit_id: 正在运行的事务中，最小的ID是什么。图中的例子是 11。所有比 11 还小的ID（比如 10），肯定在拍照前就已经提交了，所以它们做的修改是“可见”的。
low_limit_id: 拍照后，下一个将要分配的事务ID是什么。图中的例子是 15。所有ID大于等于 15 的事务，都是在拍照后才开始的，它们做的修改对我来说是“不可见”的。

你可以把这个“快照”想象成一个**“照妖镜”**，当我的事务去读取数据时，它会用这个镜子去照一下数据的版本，来判断这个版本我该不该看。

小结 2： 每个事务开始时，都会获得一个“快照”，这个快照定义了哪些事务的修改对我是可见的，哪些是不可见的。

现在，我们拿着这个“照妖镜”（快照），去读取 李四 这条数据。数据库会执行以下判断流程：

首先拿到最新的版本：李四, 38, 事务ID=11。
开始用“照妖镜”判断：这个版本的事务ID是 11。
- 规则一：是不是比 up_limit_id (11) 小？
  - 不是，11 不小于 11。所以不能直接确定它是可见的。
- 规则二：是不是比 low_limit_id (15) 大或等于？
  - 不是，11 小于 15。所以不能直接确定它是不可见的。
- 规则三（关键！）：既然在 up_limit_id 和 low_limit_id 之间，那就查一下“正在运行事务列表” m_ids ([11, 12, 13, 14])。
  - 11 在这个列表里！这意味着，在我拍照的那一刻，事务 11 还在运行，没有提交。
  - 结论： 对于“我的事务”来说，事务 11 的修改是“不可见的未来”，我不能看。
怎么办？
- 既然最新版本不能看，数据库就会顺着这条数据的 回滚指针(DB_ROLL_PTR)，找到它的上一个版本。
- 上一个版本是：李四, 28, 事务ID=10。
对上一个版本，重复用“照妖镜”判断：这个版本的事务ID是 10。
- 规则一：是不是比 up_limit_id (11) 小？
  - 是的，10 小于 11！
  - 结论： 这说明事务 10 在我拍照之前早就完成了。它的修改对我来说是“确定的历史”，是可见的！
最终结果：所以，“我的事务”最终读到的数据是 李四 的年龄为 28。

通过这个机制，即使在我读取数据期间，有其他事务（比如事务 11）提交了，我也看不到它的修改，保证了我看到的数据在我整个事务期间都是一致的。

这张图的核心逻辑可以概括为：

版本链（Undo Log）：修改数据时，旧版本被保留下来，形成一条历史版本链。这是实现“穿越”的基础。
快照（Read View）：事务开始时，拍下一张“哪些事务已完成，哪些在进行”的照片。这是“穿越”的规则。
可见性判断：读取数据时，从最新版本开始，用“快照”的规则逐个检查，如果不符合可见性规则，就通过版本链回溯到上一个版本再判断，直到找到一个符合规则的可见版本为止。

这个精妙的设计，就是数据库能够在成千上万个用户同时读写时，依然能保证数据正确、互不干扰的秘密武器。
