雷龙CS贴片式NAND芯片应用实践-大容量存储与多媒体设备的完美融合

一、产品概述

近期获赠雷龙科技（Longsto）推出的CS系列贴片式SD NAND存储解决方案，包含两片工业级贴片式NAND芯片（CSNP16GCR01-AOW）及全兼容转接板。该方案支持TF卡形态扩展，实现高可靠性嵌入式存储应用。

实物展示：

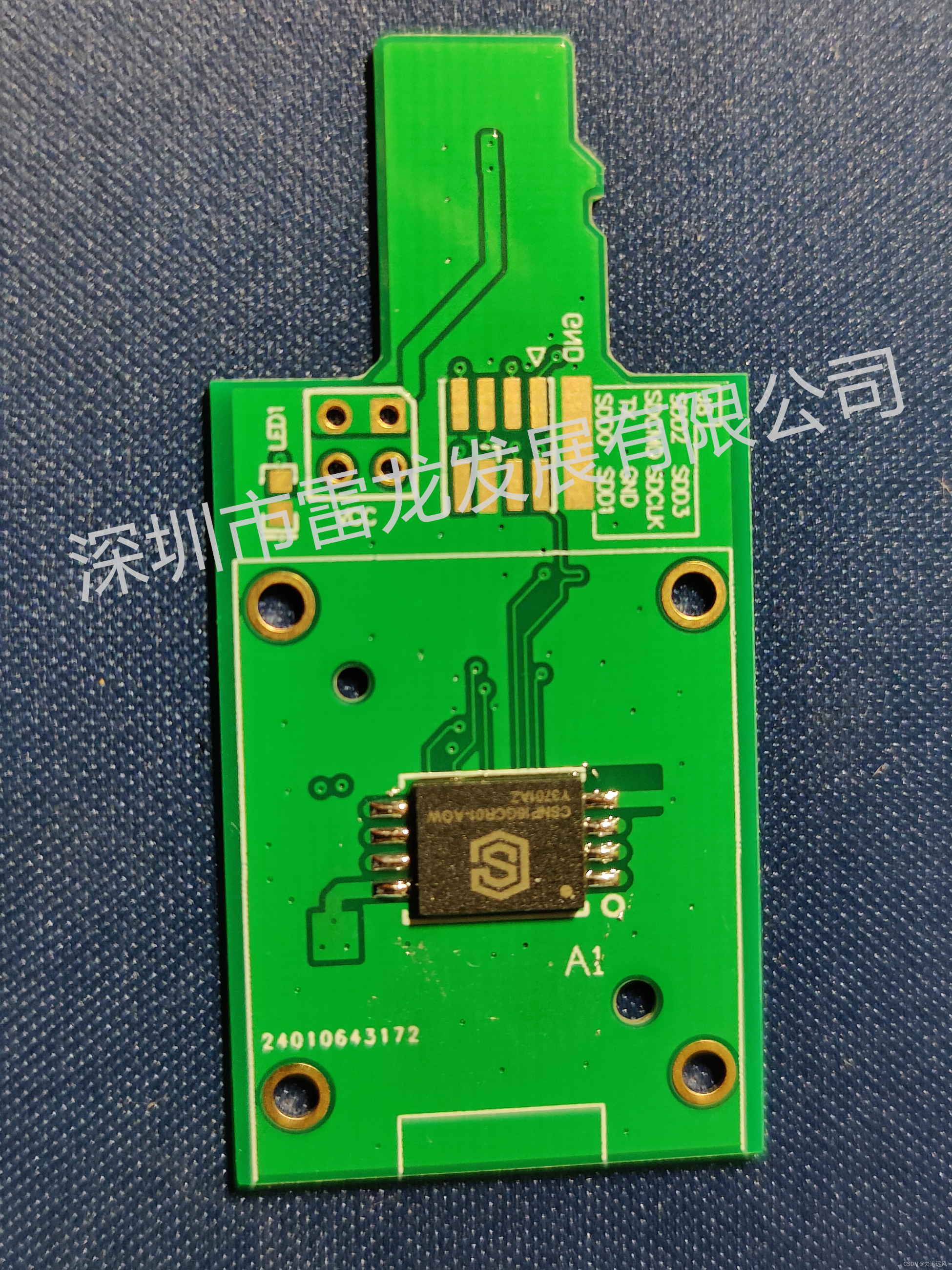

• 正面视图：

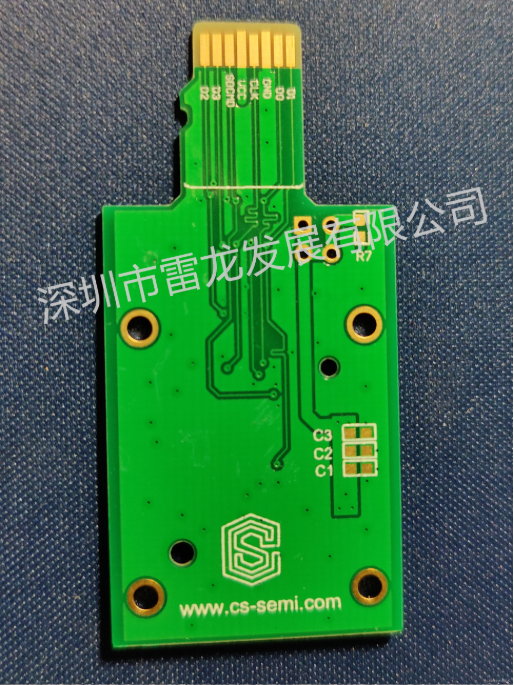

• 背面布局：


二、技术特性对比

与传统TF卡相比，雷龙CS SD NAND具备显著优势：

1. 架构差异：采用标准SDIO协议栈，支持SPI双模通信
2. 耐久性：通过10,000次随机掉电测试（工业级标准）
3. 管理机制：内置坏块管理及自动均衡算法
4. 兼容性：可直接替代普通TF/SD卡，支持SOC启动功能

关键参数对比表：

类型	接口标准	速度等级	工作温度	封装尺寸
CS SD NAND	SD 2.0	Class10	-40℃~85℃	6.2×8mm

三、产品选型指南

雷龙CS系列分为：

• BOW型：商业级（第一代）
• AOW型：工业级（第二代，本样品型号）

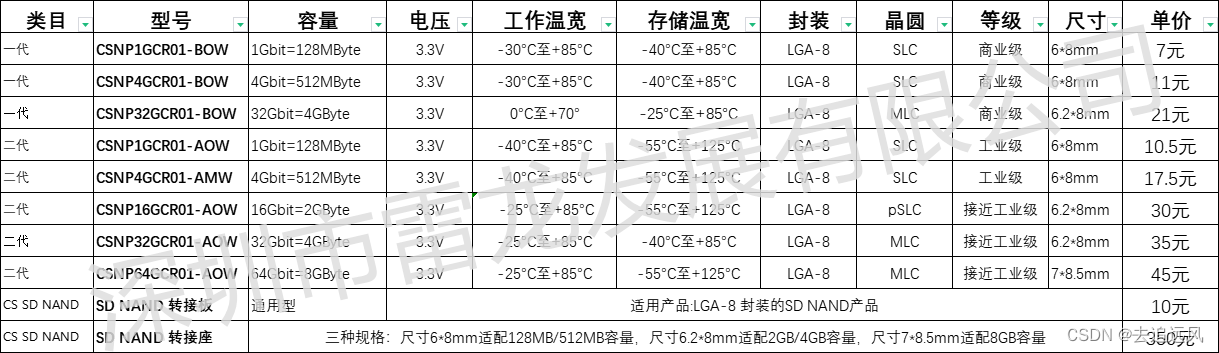

选型关键指标参考：

四、硬件接口说明

芯片采用LGA-8封装，支持两种工作模式：

五、典型应用案例

1. PC端大容量存储扩展

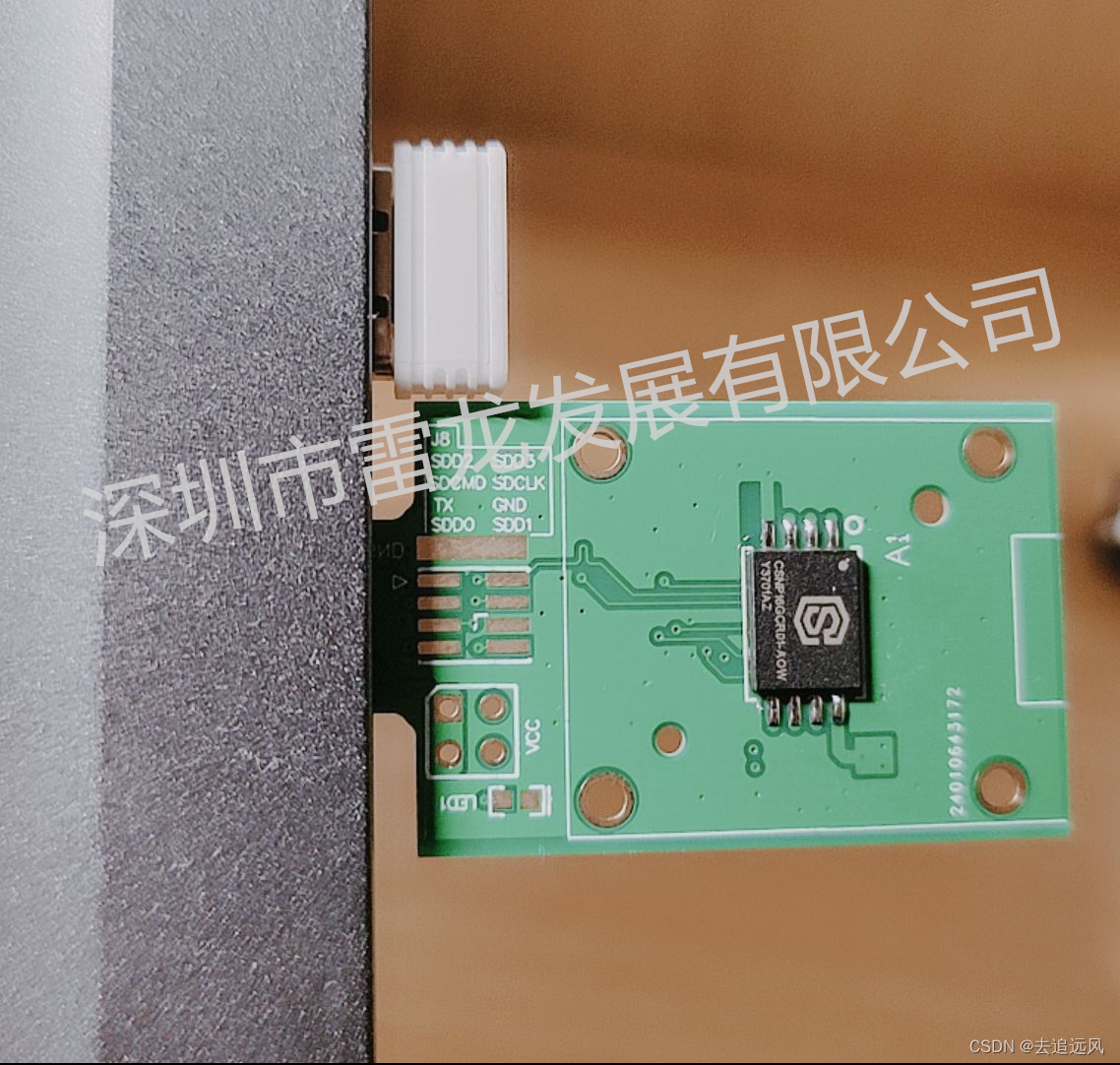

• 使用microSD卡槽直插测试：

• 实测容量：约1.8GB（系统计算差异属正常现象）
• 传输性能：持续写入961MB照片平均速率18.6MB/s

2. 智能设备媒体播放
在MP3模块中的应用方案：

• 硬件连接示意图：

• 功能实现：通过串口指令控制音频播放

六、技术优势总结

1. 高性价比：免驱动即插即用，降低系统集成复杂度
2. 可定制性：提供STM32参考代码及固件开发支持
3. 可靠性保障：工业级温度适应性和抗静电保护
4. 开发便利性：标准协议栈支持快速移植

七、服务支持
