HUD概述（第三节）

什么是杂散光?
杂散光就是光学系统中的噪声，是系统中不必要、多余的，或是非正常路径到达探测器的光。

杂散光的危害
1、使图像更加模糊，降低成像质量，降低了光学系统传递函数。
2、影响光度测量的精度，减小探测器信噪比，增加算法等的压力。
3、损坏光学元件和探测器。
HUD系统的杂散光概述
HUD本质上是一个光学系统，通过必要的光路最终在挡风玻璃前成虚像。HUD杂散光是指外界光源/PGU通过非成像路径，射入人眼，影响图像质量和用户体验。正常情况下，HUD成像光路为从PGU经小镜片、大镜片、汽车挡风玻璃，最后进入人眼。杂散光是影响HUD 成像效果的关键因素:其一，杂散光影响 HUD 成像品质，像质差的产品无法接受，其二，强烈或突然的杂散光影响驾驶安全。根据 HUD 系统杂散光的发生位置，可分为内部杂散光和外部杂散光。
HUD外部杂散光包含 IP 杂散光和防尘板外侧杂散光.
IP杂散光:

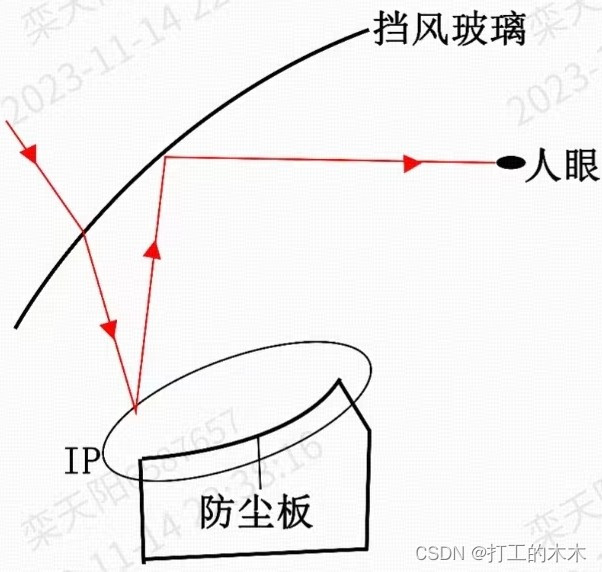

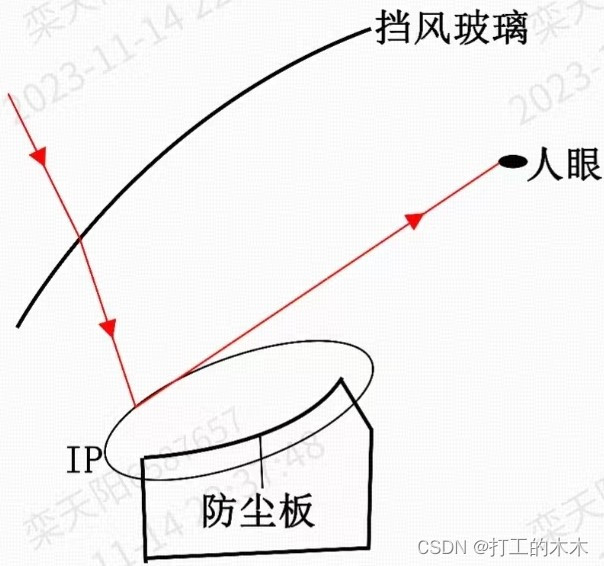

产生原因:外界光源-IP-人眼         外界光源-IP挡风玻璃-人眼

措施:IP 喷漆、调整材质、表面处理
防尘板外侧杂散光:
外界光源-防尘板-挡风玻璃-人眼
