MGRE，ppp综合实验

最新推荐文章于 2024-07-26 14:06:09 发布
最新推荐文章于 2024-07-26 14:06:09 发布
阅读量204 收藏
点赞数 1
分类专栏： HCIP 文章标签： 网络协议 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/S2291764978/article/details/124022914
版权
该博客详细介绍了如何配置PPP认证（PAP和CHAP）以及GRE隧道和MGRE（多点GRE）以实现网络设备间的连接。通过在R1、R2、R3和R5路由器上设置PPP认证、配置Tunnel接口、启用NHRP协议，实现了PC和MGRE分支之间的通信。同时，还展示了如何关闭RIP的水平分割以允许路由信息的正确传播。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

 R1-R5 15.0.0.0

R2-R5 25.0.0.0

R3-R5 35.0.0.0

R4-R5 45.0.0.0

PC1--192.168.1.0

PC2--192.168.2.0

PC3--192.168.3.0

PC4--192.168.4.0

MGRE--192.168.5.0

GRE--192.168.6.0



[r5]aaa

[r5-aaa]local-user xx password cipher yy

[r5-aaa]local-user xx service-type ppp

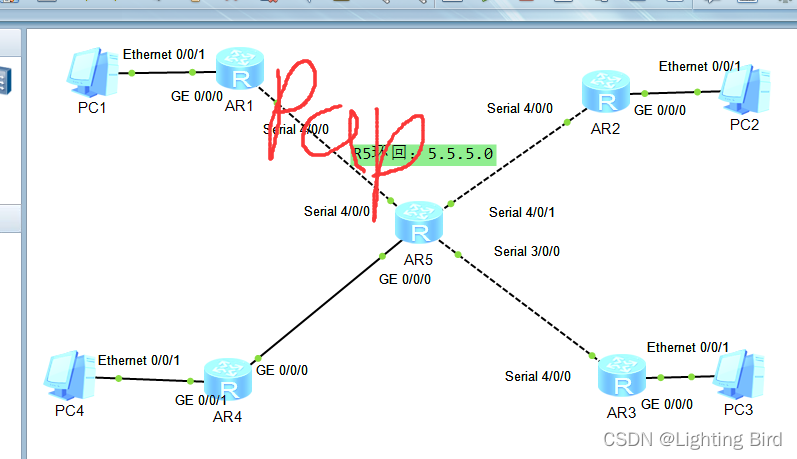

[r5-Serial4/0/0]ppp authentication-mode pap

[r1-Serial4/0/0]ppp pap local-user xx password cipher yy

pap认证完成

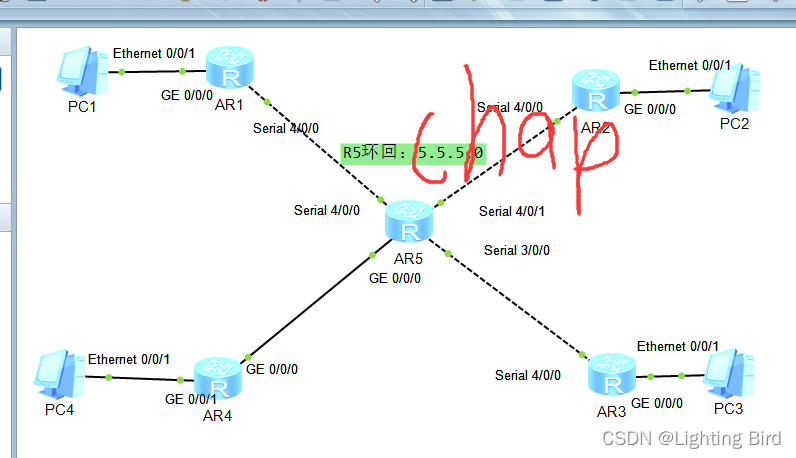

[r5-Serial4/0/1]ppp authentication-mode chap

[r2-Serial4/0/0]ppp chap user xx

[
