中国移动宽带，家庭网络两个主从设备工作原理

那我比如在卧室，会主动连接到从设备，我发送数据到外网，是不是由wifi信号被从设备接收，然后转为电信号再转为光信号给主设备？还是wifi信号被从设备接收之后直接转为光信号发给主设备？主设备接收到光信号之后又怎么处理的？

根据您提供的两张图片和拓扑描述，您的家庭网络是典型的中国移动 FTTR（光纤到房间）架构，主从设备协同工作实现全屋千兆覆盖。以下是针对您问题的完整技术解析：

一、设备角色与信号传输流程

1. 核心设备分工

设备 型号 IP地址 角色 关键证据

主光猫（网关） ZTE G7615AV5 192.168.1.1 光电转换+拨号+路由+DHCP 图1：管理所有终端，显示PON速率（2500/1250Mbps）

从设备（光AP） ZXHN G1612 192.168.1.199 光纤中继+WiFi信号扩展 图2：桥接模式，IP由主设备分配

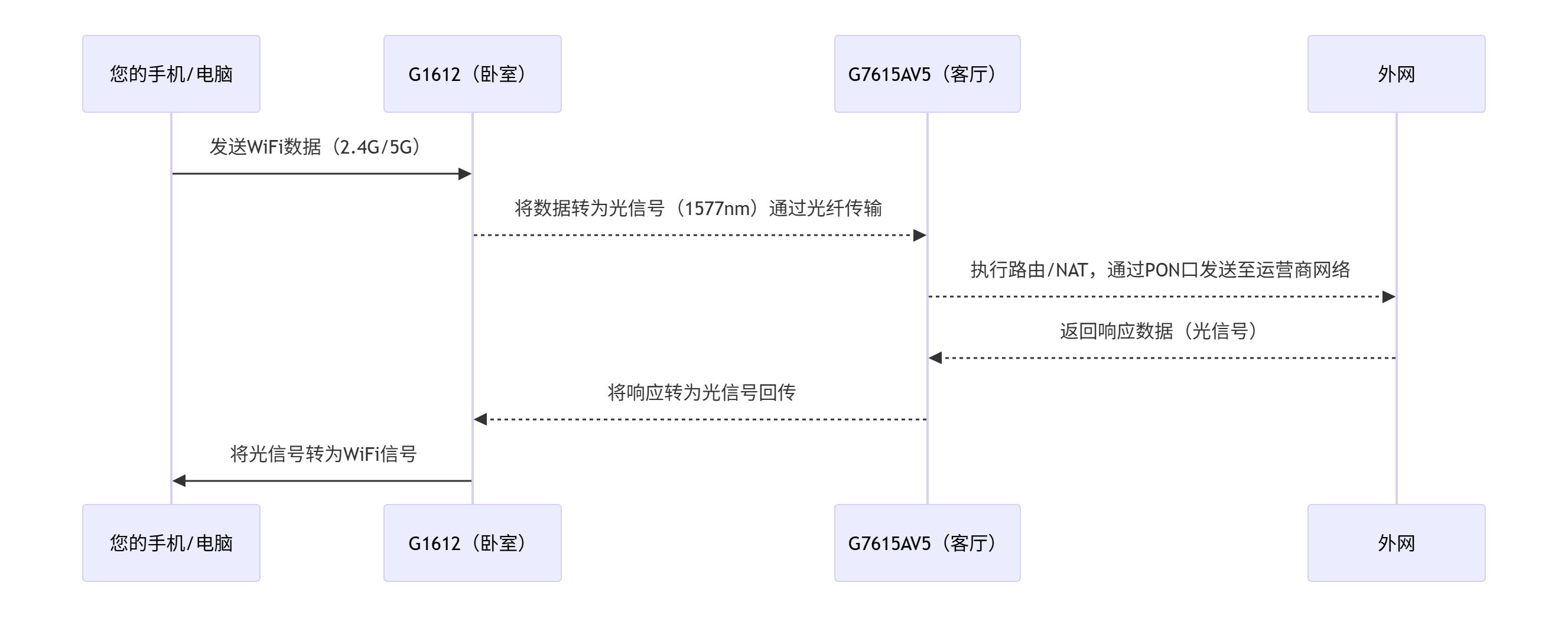

2. 数据流向详解（以卧室终端为例）


3. 信号转换细节

传输阶段 信号类型 转换设备 技术说明

终端 → 从设备 无线射频信号（WiFi） G1612 接收WiFi信号，解调为数字电信号

从设备 → 主设备 光信号（1577nm） G1612 通过内置光模块将电信号转为光信号，经光纤传输至主设备

主设备处理 光信号 → 电信号 G7615AV5 1. 光信号转为电信号
2. 执行路由/NAT/防火墙
3. 重新封装为PON光信号发往外网

响应返回 光信号 → WiFi信号 逆向流程 外网数据经主设备转换后，通过光纤回传至从设备，再转为WiFi信号

✅ 关键结论：

1. 从设备（G1612）本质是“光电转换中继器”：需将WiFi信号转为光信号回传主设备。

2. 主设备（G7615AV5）是唯一网关：承担所有核心网络功能（拨号、路由、NAT）。

二、WiFi信号覆盖逻辑

1. 双频SSID广播规则

设备 2.4G信号名 5G信号名 物理位置

主设备 G7615AV5 CMCC-1401 CMCC-1401-5G 客厅/弱电箱

从设备 G1612 CMCC-1401 CMCC-1401-5G 卧室

2. 无缝漫游机制

• 同名SSID设计：双设备广播相同名称的WiFi，触发终端自动切换（802.11k/v/r协议）。

• 切换逻辑：

• 当终端（如手机）从客厅走到卧室，信号强度（RSSI）低于阈值（如-70dBm）时，自动断开主设备，连接从设备的同名WiFi。

• IP不变：因IP由主设备统一分配（192.168.1.x），切换过程无感知。

三、您图中5G信号问题解决方案

图1数据诊断

终端MAC 连接设备 频段 RSSI 问题

c6:a9:9e:5f:e9:1c G7615（主） 5G -109dBm 距离过远或穿墙损耗严重

优化方案

1. 强制切换至从设备：
   • 在手机WiFi设置中，手动选择 从设备的5G信号（同名SSID但BSSID不同，主：80:88:00:8d:ee:d6，从：f4:e8:4f:e6:63:d2）。

2. 开启智能漫游：
   • 登录主设备后台（192.168.1.1）→ FTTR管理 → 设置 漫游阈值（如RSSI<-75dBm时踢终端到邻近AP）。

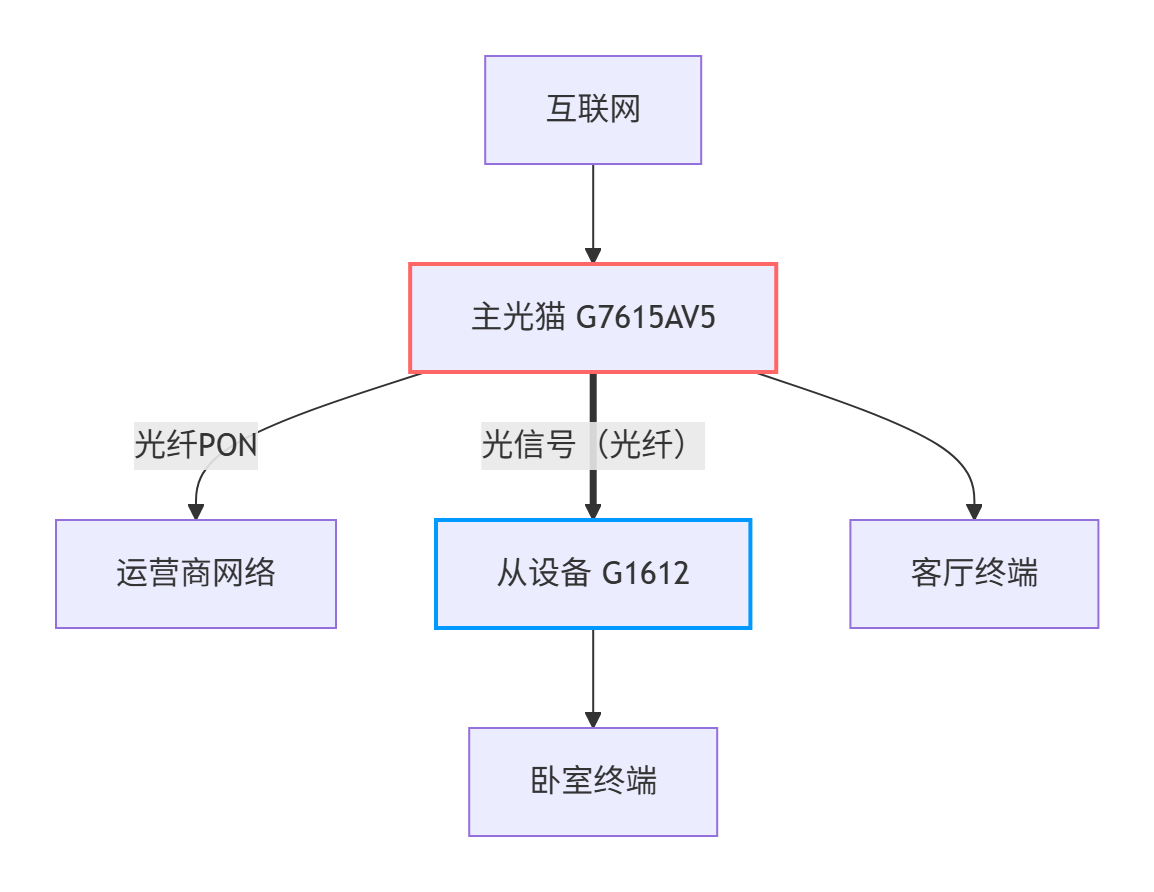

四、完整拓扑总结

• 红色（G7615）：唯一网关，处理所有路由/NAT。

• 蓝色（G1612）：透明桥接设备，仅做信号中继。

• 信号流向：终端数据必经主设备处理，从设备无法独立上网。

⚙️ 运维建议：

1. 检查光纤接口是否插紧（避免光功率衰减）。

2. 登录主设备后台，确认从设备状态为 “桥接已同步”（图2已验证）。

3. 若卧室网速仍不理想，可调整从设备位置（远离金属/承重墙）。

其他感念

以下针对您的疑问进行分层解析，结合技术原理与您的实际设备（ZTE G7615主光猫 + ZXHN G1612从设备）说明：

一、桥接模式（Bridge Mode）

1. 核心定义

在您的FTTR组网中：
• 主光猫（G7615）：工作在 路由模式（承担PPPoE拨号、NAT、防火墙等全部路由功能）。

• 从设备（G1612）：工作在 桥接模式（图2明确显示 “桥接已开启”），这是关键差异！

2. 桥接模式的作用

模式 数据处理层级 类比解释 从设备（G1612）行为

路由模式 网络层（L3） 如同“智能快递站”：拆包检查、重新封装 ✘ 不支持（仅主设备具备此能力）

桥接模式 数据链路层（L2） 如同“透明玻璃管道”：只透传不过问内容 ✔ 仅执行信号转换与转发

3. 桥接模式的工作流程

• 关键特征：

• G1612不修改数据包（不分配IP、不查路由表）。

• 所有终端IP由主光猫统一分配（如192.168.1.x）。

• 数据标签MAC地址透传给主光猫处理。

✅ 总结：桥接模式下的G1612只是主光猫的“光纤延长手臂”，专注物理信号转换。

二、PON口与上下行速率

1. PON口（Passive Optical Network Port）

• 位置：光猫背部标有 “PON” 的接口（光纤插口）。

• 作用：直接连接运营商光纤线路，实现 光电信号双向转换。

• 在您的设备中（图1证据）：

• 主光猫G7615的PON口：接收运营商光信号（下行），并向OLT发送数据（上行）。

• 从设备G1612的PON口：接收主光猫发出的光信号（下行），并向主光猫回传数据（上行）。

2. 下行（Downstream）与上行（Upstream）

方向 定义 您的设备速率（图1） 技术原理

下行 数据 进入用户端（下载方向） 2500 Mbps OLT向光猫广播数据（如视频流、网页）

上行 数据 离开用户端（上传方向） 1250 Mbps 光猫向OLT发送数据（如文件上传、视频通话）

3. 速率不对称的原因（2500↓/1250↑）

• XG-PON标准限制：协议规定下行10Gbps（实际9.953Gbps），上行2.5Gbps（实际2.488Gbps）。

• 运营商配置策略：

• 中国移动为家庭用户分配 下行优先 的带宽（因下载需求＞上传）。

• 主光猫显示的2500/1250Mbps是 端口协商速率（物理层最大值），实际带宽受套餐限制（如您开通1000M宽带，下行≈940Mbps）。

🔍 您设备中的验证（图1）：

• 下行光发送功率: 1.54dBm | 上行光接收功率: -19.54dBm

  指标正常（下行功率＞上行，因OLT发射强度更高）

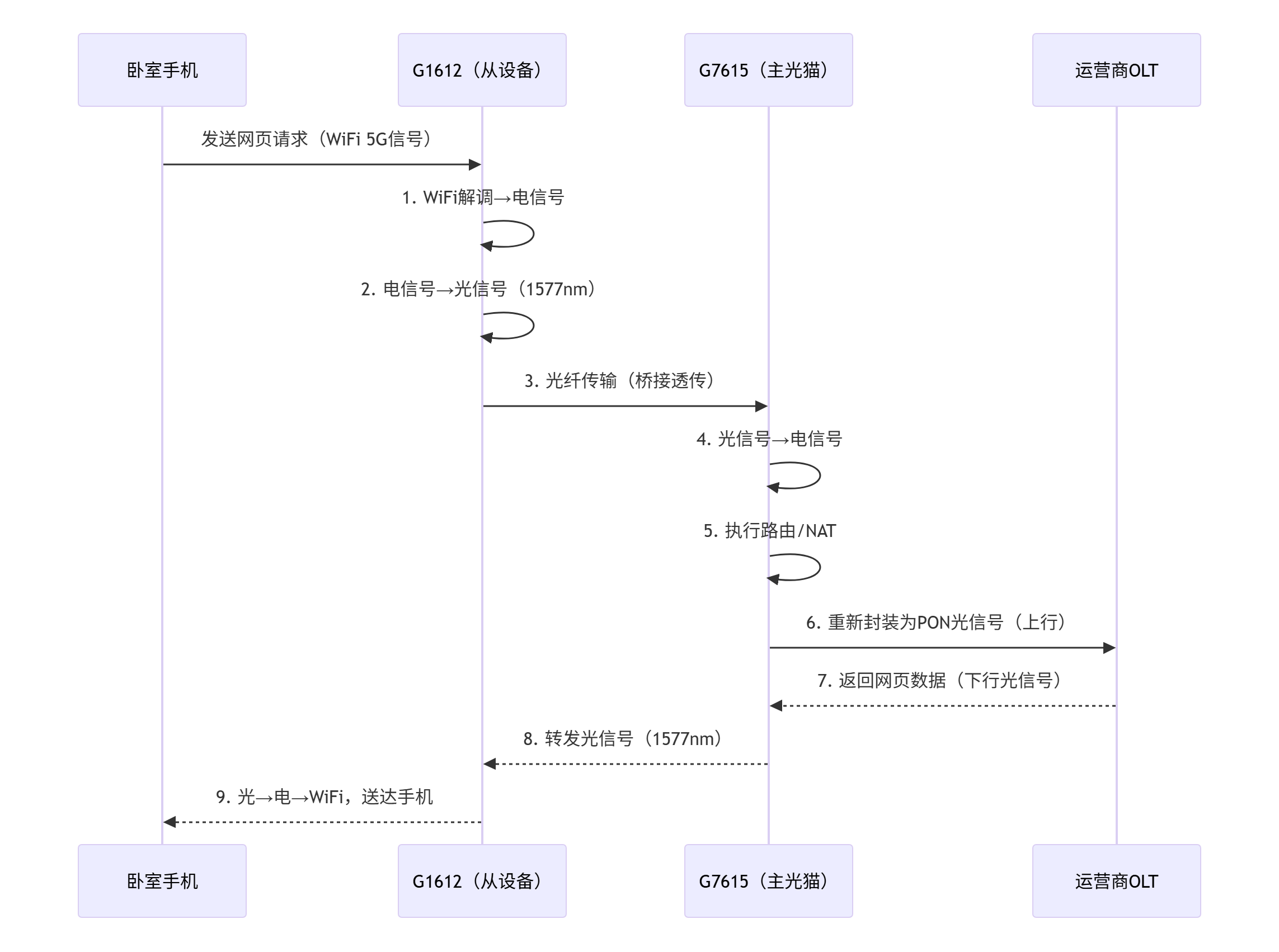

三、完整数据流：从卧室到互联网

四、关键结论

概念 技术真相 在您网络中的应用实例

桥接模式 G1612不做路由决策，仅物理层信号转换 从设备为“透明管道”，主光猫是唯一决策者

PON口 光猫连接运营商/上级设备的光纤接口 主光猫PON口接运营商，从设备PON口接主光猫

下行 数据进入用户侧（运营商→终端），速率更高 主光猫显示2500Mbps（XG-PON标准）

上行 数据离开用户侧（终端→运营商），速率较低 主光猫显示1250Mbps（协议限制+配置策略）

⚙️ 运维提示：

若卧室网速异常，优先检查 从设备PON口光功率（登录192.168.1.199查看），正常值范围：-8dBm ~ -27dBm（图2中 -19.54dBm 符合要求）。
