系统分析与设计06

练习资源：Asg-RH.pdf

使用 UMLet 建模

1、使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

• 注意事项：
  • 对象必须是名词、特别是技术名词、报表、描述类的处理；
  • 关联必须有多重性、部分有名称与导航方向
  • 属性要注意计算字段
• 数据建模，为了简化描述仅需要给出表清单，例如：
  • Hotel（ID/Key，Name，LoctionID/Fkey，Address……）

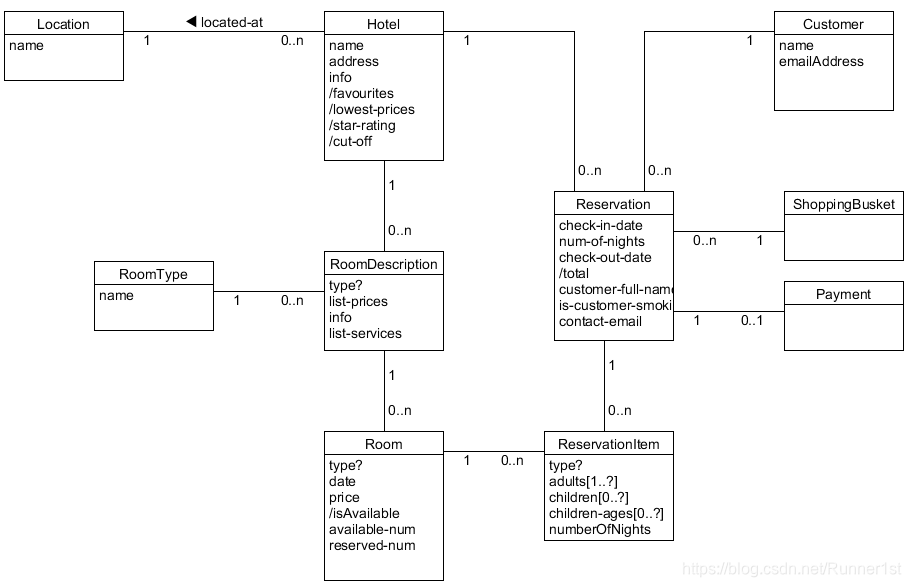

Make Reservation

数据表清单：

• Customer (ID/Key, name, emailAddress)
• Hotel (ID/Key, LocationID/FKey, name, address, info, favourites, lowest-prices, star-rating, cut-off)
• Location(ID/Key, name)
• RoomType(ID/Key, name)
• RoomDescription(ID/Key, HotelID/FKey, type, list-prices, info, list-services)
• Room (ID/Key, RoomDescriptionID/FKey, type, date, price, isAvailable, availableNum, reservedNum)
• Reservation (ID/Key, CustomerID/FKey, HotelID/FKey, checkInDate, numberofNights, checkOutDate, total, IsCustomerSmoking, contactEmail)
• ReservationItem (ID/Key, ReservationID/FKey, RoomID/Fkey, adultsNum, childrenNum, childrenAges, numberofNights)

Payment

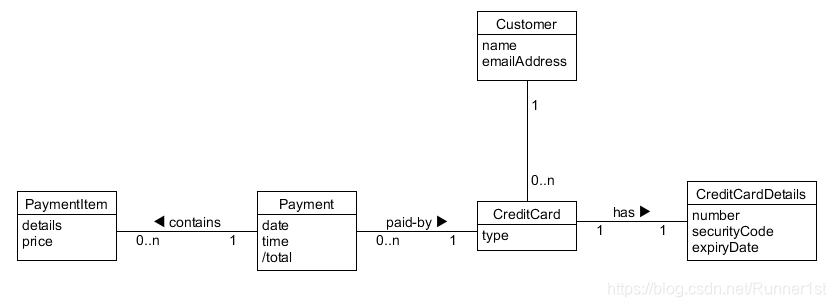

数据表清单：

• Payment(ID/Key, CreditCardID/FKey, date, time, total)
• PaymentItem(ID/Key, PaymentID/FKey, details, price)
• Customer(ID/Key, name, emailAddress)
• CreditCard(ID/Key, CustomerID/FKey, type)
• CreditCardDetails(CreditCardID/FKey, number, securityCode, expiryDate)

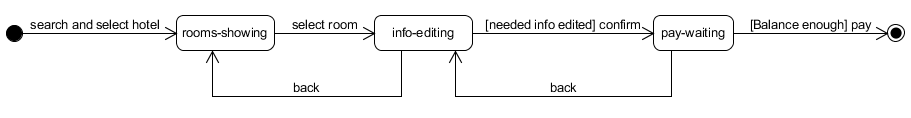

2、使用 UML State Model，对每个订单对象生命周期建模

• 建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。
• 建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
