高尔夫手推车销售

0.题目背景

销售高尔夫手推车。每周周末，公司都将那一周所生产的手推车转移到仓库（库存）之中。卖出的所有手推车都是从库存中提取。这个过程的一个简单模型为：I(k+1)=P(k)+I(k)-S(k)
其中，
P(k)为第K周所生产的手推车数量；
I(k)为第K周库存中手推车数量；
S(k)为第K周所卖出的手推车数量。
表1 10周计划表

周	1	2	3	4	5	6	7	8	9	10
销售量	50	55	60	70	70	75	80	80	90	55

表1为10周计划中的每周销售额。
假设每周的产量都基于前一周的销售量，所以有P(k)=S(k-1)。
假设第一周的产量为50辆手推车，即P(1)=50。

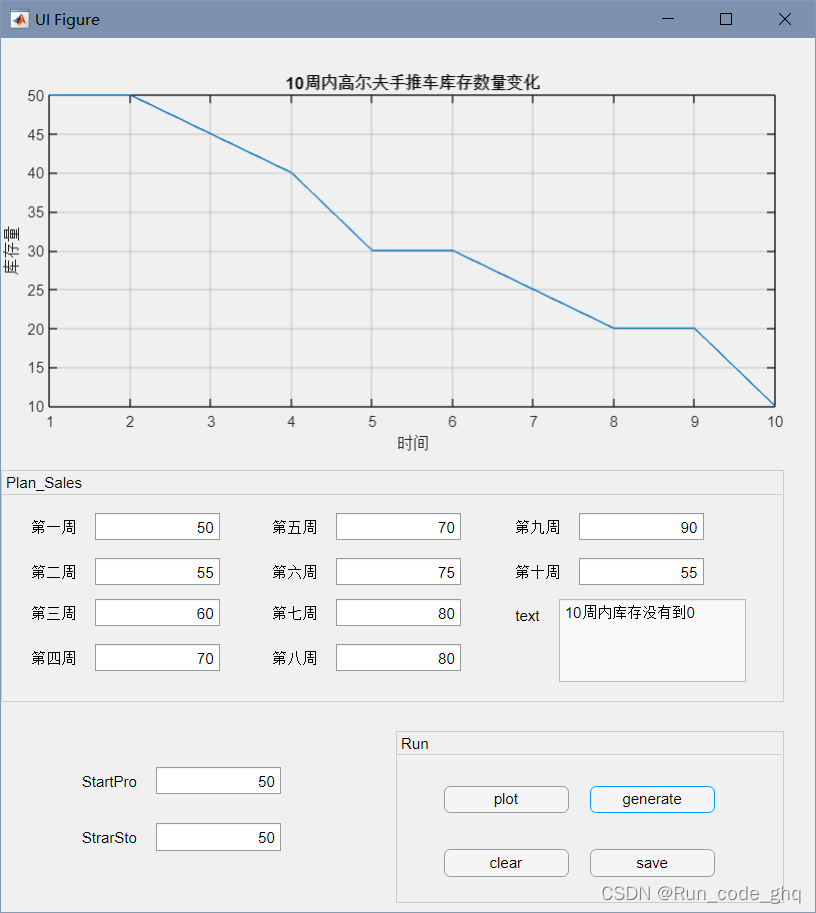

编写一个MATLAB的GUI程序，要求：
（1）应能够输入：初始库存数量；初始生产量；10周计划销售量。
（2）应能够输出：第K周的库存数量；10周之内库存数量减少到0为止的时间，并同时绘制反映库存数量减少到0过程的图形。
（3）将表1数据保存到数据文件xs.mat中。

1. 原理

使用matlab 自带的 App Designer 进行GUI设计及其代码编写

App 设计工具是交互式开发环境，用于设计 App 布局并对其行为进行编程。它提供 MATLAB® 编辑器的完整集成版本和大量交互式 UI 组件。它还提供网格布局管理器来组织您的用户界面，并提供自动调整布局选项来使您的 App 检测和响应屏幕大小的变化。它允许您通过直接从 App 设计工具工具条将 App 打包为安装程序文件中来分发 App，或通过创建独立的桌面 App 或 Web App 来分发 App（需要 MATLAB Compiler™）。

2.部分代码及功能分析

全局变量定义

    properties (Access = private)
        start_producty;
        start_storey;
        Plan_sales = ones(10,1);
        stores = ones(10,1);
        produce = ones(10,1);
        week = [1;2;3;4;5;6;7;8;9;10];
        figure;
        cellArrayText;
        % Description
    end

plot按钮Callbacks

获取app中格子里面的数据，绘制相应的图像

    % Button pushed function: plotButton
    function plotButtonPushed(app, event)
        app.Plan_sales(1) = app.sales_1.Value;
        app.Plan_sales(2) = app.sales_2.Value;
        app.Plan_sales(3) = app.sales_3.Value;
        app.Plan_sales(4) = app.sales_4.Value;
        app.Plan_sales(5) = app.sales_5.Value;
        app.Plan_sales(6) = app.sales_6.Value;
        app.Plan_sales(7) = app.sales_7.Value;
        app.Plan_sales(8) = app.sales_8.Value;
        app.Plan_sales(9) = app.sales_9.Value;
        app.Plan_sales(10) = app.sales_10.Value;

        %plot(app.UIAxes,app.start_producty,'o');

        app.produce(1) = app.StartProEditField.Value;
        app.stores(1) = app.StrarStoEditField.Value;
        flag= 1;
        t = 100;
        for i=1:10
        	if i>1
            app.produce(i)=app.Plan_sales(i-1);
            app.stores(i) = app.stores(i-1) + app.produce(i-1) -app.Plan_sales(i-1);
           		if app.stores(i) < 0
            		app.stores(i) = 0;
                end
          	end
            if (app.stores(i)==0)&&(flag== 1)
            	t = i;
                flag = 0;
           	end
       	end

       	if (t~=100)
    		app.cellArrayText = sprintf('%s%d%s','第',t,'周库存减少到0');
       	else
           	app.cellArrayText = sprintf('%s','10周内库存没有到0');
       	end

  		app.figure = plot(app.UIAxes,app.week,app.stores);

   	end

generate按钮Callbacks

在文本框生成是否库存到0的文本

  % Button pushed function: generateButton
	function generateButtonPushed(app, event)
    	app.textTextArea.Value = app.cellArrayText;
    end

Clear按钮Callbacks

清除图像及文本数据

	% Button pushed function: saveButton
	function saveButtonPushed(app, event)
		sales = app.Plan_sales;
		save ('xs.mat','sales');
	end

Save按钮Callbacks

保存数据置文件xs.mat中

	% Button pushed function: clearButton
	function clearButtonPushed(app, event)
    	app.textTextArea.Value = '';
        delete(app.figure);
   	end

3.使用方法

正常使用

在matlab_APP界面内安装该==“GUI_usst_homework2.mlappinstall”==的安装文件，即可正常使用

界面数据是初始过的，可以按需求更改

代码查看

用matlab打开文件打开==“app_usst_homework2.mlapp”==的app文件，即可看到源代码及GUI界面

所有相关文件已上传GitHub
有兴趣的小伙伴可以看看
https://github.com/Player-ghq/usst_matlab
