dubbo解析-详解监控Monitor的实现原理 DubboMonitor的作用总起来说是收集10项统计信息，然后使用定时任务将信息发送给监控中心。 dubbo只提供了DubboMonitor实现，监控中心必须使用dubbo协议。如果收集的信息不符合要求，需要重新实现MonitorFactory和Monitor接口，并且在配置参数dubbo.monitor.address中指定协议。本文详细介绍DubboMonitor的创建以及send()、collect()方法的作用。阅读详情

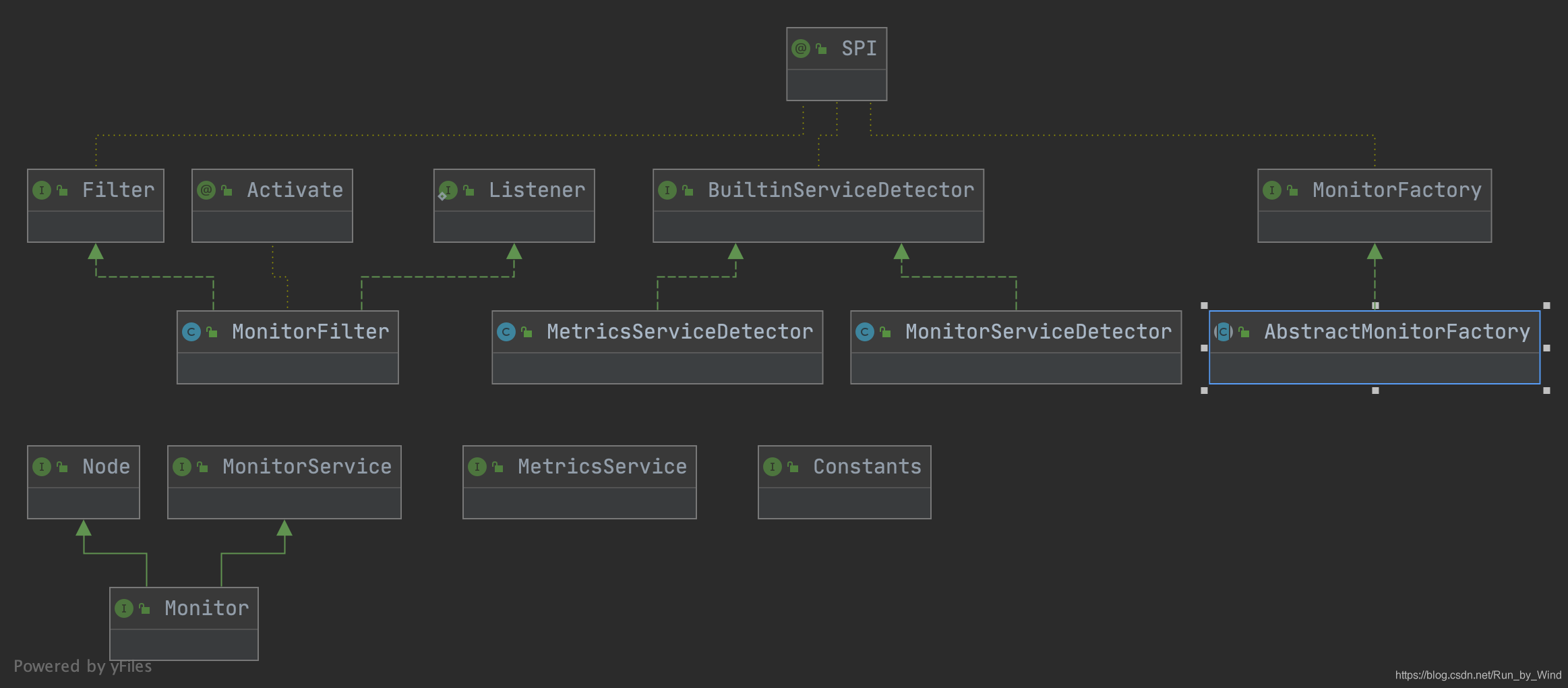

DubboRCP调用次数和调用时间的监控，以 Statistics 为中心，扩展接口为 MonitorFactory、Monitor、MonitorService.

MonitorService 主要提供两个接口，收集和查找监控数据.

/**

     * Collect monitor data

     * 1. support invocation count: count://host/interface?application=foo&method=foo&provider=10.20.153.11:20880&success=12&failure=2&elapsed=135423423

     * 1.1 host,application,interface,group,version,method: record source host/application/interface/method

     * 1.2 add provider address parameter if it's data sent from consumer, otherwise, add source consumer's address in parameters

     * 1.3 success,failure,elapsed: record success count, failure count, and total cost for success invocations, average cost (total cost/success calls)

     *

     * @param statistics

     */

    void collect(URL statistics);





    /**

     * Lookup monitor data

     * 1. support lookup by day: count://host/interface?application=foo&method=foo&side=provider&view=chart&date=2012-07-03

     * 1.1 host,application,interface,group,version,method: query criteria for looking up by host, application, interface, method. When one criterion is not present, it means ALL will be accepted, but 0.0.0.0 is ALL for host

     * 1.2 side=consumer,provider: decide the data from which side, both provider and consumer are returned by default

     * 1.3 default value is view=summary, to return the summarized data for the whole day. view=chart will return the URL address showing the whole day trend which is convenient for embedding in other web page

     * 1.4 date=2012-07-03: specify the date to collect the data, today is the default value

     *

     * @param query

     * @return statistics

     */

    List<URL> lookup(URL query);

Monitor 接口继承 Node 和 MonitorService. 也就是说是以 Monitor 提供对外服务.

MonitorFactory 创建 Monitor 的工厂.

BuiltinServiceDetector 加载内置服务，例如 EchoService、GenericService、MetricsService、MonitorService

AbstractMonitorFactory 创建 Monitor 的工厂. 抽象了 createMonitor 方法.

protected abstract Monitor createMonitor(URL url);

MonitorFilter 会按照 MonitorSerivce 中方法定义的格式，将调用情况封装成 url. 它作用于服务端和客户端.

1.在 invoke 方法中 concurrent + 1

2.在 onResponse 中 concurrent - 1，上报成功

3.在 onError 中 concurrent - 1，上报失败

4.url：count://host:port/serviceName/methodName?application=xxx&interface=xxx&method=xxx&provider=xxx:yyy&failure=xxx&success=xxx&elapsed=xxx&concurrent=xxx&input=xxx&output=xxx&group=xxx&version=xxx

new URL(COUNT_PROTOCOL, NetUtils.getLocalHost(), localPort, service + PATH_SEPARATOR + method, MonitorService.APPLICATION, application, MonitorService.INTERFACE, service, MonitorService.METHOD, method, remoteKey, remoteValue, error ? MonitorService.FAILURE : MonitorService.SUCCESS, "1", MonitorService.ELAPSED, String.valueOf(elapsed), MonitorService.CONCURRENT, String.valueOf(concurrent), INPUT_KEY, input, OUTPUT_KEY, output, GROUP_KEY, group, VERSION_KEY, version);

DubboMonitor 会将 URL 封装成 Statistics 对象.

看了上面的 url，是否可以做一些删减了？比如前面部分的 serviceName/methodName 是否必须？

Statistics(url、application、service、method、group、version、server、client) 为统计信息. 那么它专注那些信息了？

1.url

2.application

3.service

4.method

5.group

6.version

7.server

8.client

public class Statistics implements Serializable {

private static final long serialVersionUID = -6921183057683641441L;

private URL url;

private String application;

private String service;

private String method;

private String group;

private String version;

private String client;

private String server;

public Statistics(URL url) {

this.url = url;

this.application = url.getParameter(MonitorService.APPLICATION);

this.service = url.getParameter(MonitorService.INTERFACE);

this.method = url.getParameter(MonitorService.METHOD);

this.group = url.getParameter(MonitorService.GROUP);

this.version = url.getParameter(MonitorService.VERSION);

this.client = url.getParameter(MonitorService.CONSUMER, url.getAddress());

this.server = url.getParameter(MonitorService.PROVIDER, url.getAddress());

}

DubboMonitor 实现 Monitor 接口，每隔 60s 上报一次. 主要是收集和查找监控数据.

update[0] ：调用成功的次数

update[1] ：调用失败的次数

update[2] ：总调用流量（请求包的总大小）。

update[3] ：总响应流量（响应包的总大小）。

update[4] ：总响应时长（总服务调用开销）。

update[5] ：一次收集周期的平均TPS。

update[6] ：最大请求包大小。

update[7] ：最大响应包大小。

update[8] ：最大响应时间。

update[9] ：最大TPS。

DubboMonitorFactory(protocol、proxyFactory) 继承 AbstractMonitorFactory 接口，创建 DubboMonitor 的工厂.

private Protocol protocol;

private ProxyFactory proxyFactory;

MetricsFilter 实现 Filter 接口，待定。

Dubbo monitor 监控信息上报到那了？

流程是咋样的？

从网上 copy 了下：

dubbo-monitor-simple

基本用法

启动com.alibaba.dubbo.monitor.simple.MonitorStarter#main
需要进行监控的服务，在xml中配置<dubbo:monitor protocol="registry"/>
打开监控页面http://localhost:8080可以看到服务调用相关的统计

实现原理

dubbo-monitor-simple

dubbo-monitor-simple启动的时候，发布服务:com.alibaba.dubbo.monitor.MonitorService(实现类：com.alibaba.dubbo.monitor.simple.SimpleMonitorService)，只实现了collect方法，将RPC调用过来的URL存到queue里面
com.alibaba.dubbo.monitor.simple.SimpleMonitorService启动了两个线程，分别执行write和draw方法，write从queue里面取出URL进行统计分析，结果写文件，draw方法把这些结果画成折线图，存本地图片文件
com.alibaba.dubbo.monitor.simple.pages.ChartsPageHandler和com.alibaba.dubbo.monitor.simple.pages.StatisticsPageHandler负责在页面上渲染展示这些数据

Dubbo应用

Dubbo服务在配置了<dubbo:monitor protocol="registry"/>标签后，调用经过com.alibaba.dubbo.monitor.support.MonitorFilter时，会进行结果收集操作。
最终在调用到com.alibaba.dubbo.monitor.dubbo.DubboMonitor#collect，该方法将调用过程中的统计信息存放在statisticsMap中。并且，有另一个线程定期(默认为60秒)调用dubbo-monitor-simple暴露的com.alibaba.dubbo.monitor.MonitorService服务，将这些信息发送给monitor。

Dubbo-montitor-simple实现的过程借助了dubbo服务调用：Monitor端暴露服务，Dubbo应用通过配置去消费这些服务，消费的过程就是自身服务数据上报的过程。

Dubbo-monitor-simple的代码在本项目的master分支

通过摘抄自 wiki 的描述，我们能很清晰看到 dubbo 的服务监控是如何做的.

1.服务在被调用之前，进过 MonitorFilter，在 MonitorFilter 中获取 DubboMonitor 完成监控数据的收集.

2.在 DubboMonitorFactory 中完成 MonitorService 服务的引用. Protocol 得到 Invoker，proxyFactory 完成透明化调用.

Invoker<MonitorService> monitorInvoker = protocol.refer(MonitorService.class, urlBuilder.build());

MonitorService monitorService = proxyFactory.getProxy(monitorInvoker);

3.在 DubboMonitor 中的 send 方法中，完成每个 60s 上报一次监控数据.

4.也就是说 dubbo 的服务监控，也是通过 dubbo 服务，将服务端和消费端的调用数据自动上报到 dubbo-monitor-simple 应用服务.

dubbo 接入 trace 原理：https://segmentfault.com/a/1190000018515411

参考：

① https://blog.youkuaiyun.com/prestigeding/article/details/82254649
