HP M1005 激光一体机卡纸维修技巧

        一、设备介绍

        HP M1005是惠普公司推出的黑白激光多功能一体机，商用型号全称为HP LaserJet M1005 MFP(CB376A)，2006年09月正式上市， 主要面向中小企业和SOHO办公场景。该机型集成打印、复印、扫描三项核心功能，支持A4幅面文档处理，兼容信封、明信片等多类型介质。产品采用灰白色紧凑机身（437×363×308mm/8.5kg），标配150页进纸盒和10页优先进纸插槽。搭载600×600dpi打印分辨率与15ppm输出速度，应用"0秒预热技术"将首页输出时间缩短至10秒以内。配备平板式扫描平台，支持1200×1200dpi光学分辨率和25%-400%缩放复印功能，兼容JPEG/TIFF/PDF等文件格式 。硬件配置包含32MB内存、USB2.0接口及230MHz处理器，适配Windows与Mac系统。采用鼓粉一体式耗材设计（Q2612A硒鼓），单鼓印量达2000页，月打印负荷5000页。机身标配手动双面打印模块，保修政策为全国联保1年。

        二、常见问题

        这个型号的机器皮实耐用，最常见的问题就是“卡纸”，其表现为：用过一段时间之后第二页的前半部分跟进来卡住了。其主要原因是，由于电磁铁没有及时吸合或释放，导致相关传感器纸长判断错误，多送半张A4纸后停了下来。窗口显示“卡纸”或“Device error”，或循环于“main menu copy setup”进程无法退出。

        三、维修技巧

        1、清理附着物

        原始出厂时为降低吸合时的咔哒音，在电磁铁动触面上粘了吸音垫片，但是时间长了老化以后就只剩下背胶容易粘连，窗口显示“卡纸”，这时只需用酒精把接触面清理干净就行。有些维修视频把这里又重新粘上新的胶布不推荐使用。

        2、增加弹簧弹力

        如果清洗干净了还是“卡纸”，则需要给失去弹力的电磁铁弹簧增加弹力。此时窗口显示“Device error”或循环于“main menu copy setup”进程无法退出。1）找一支按动式中性笔，取出弹簧，用剪刀剪下5毫米备用，原弹簧还原到中性笔还可以继续使用。2）把剪下来的5毫米弹簧两头折弯就成了双头勾的弹簧。3）指它固定到电磁铁原弹簧上一起增加弹力。问题就能得到解决。

        四、拆机过程

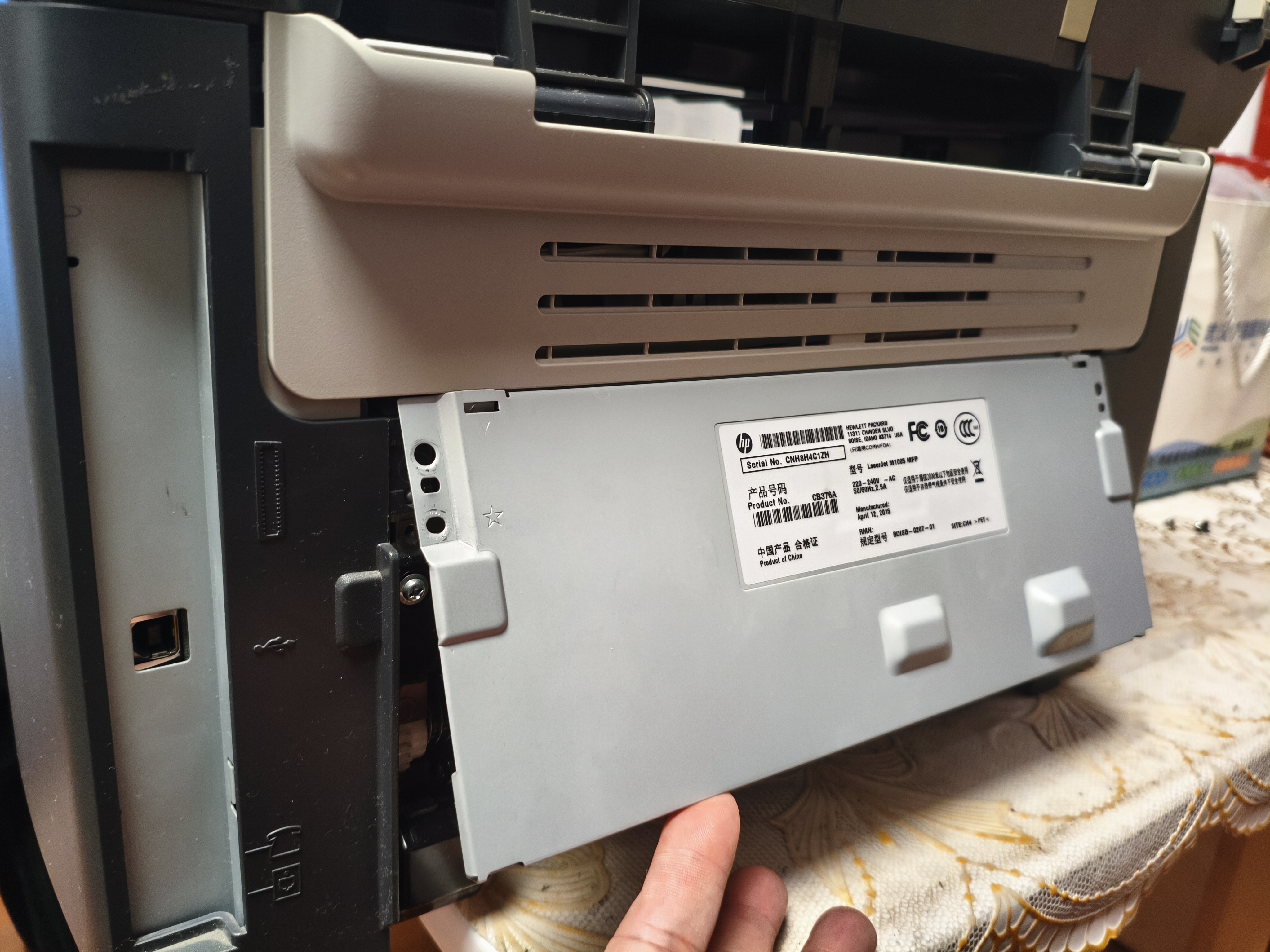

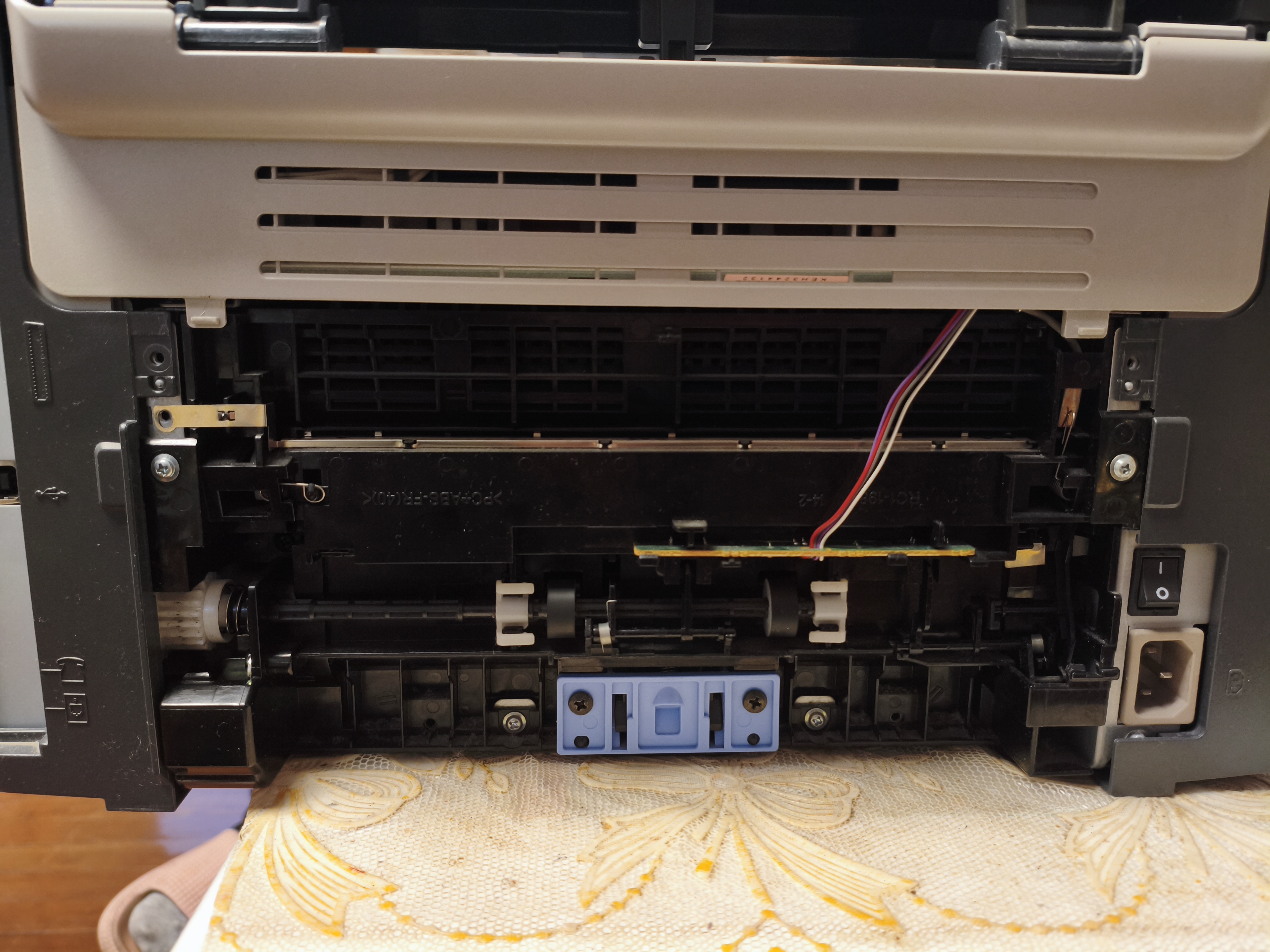

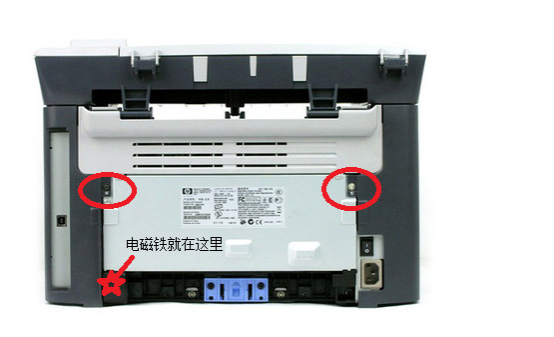

        1、如下图从打圈处拆除后背板的两颗螺丝，从底部向上抽取后背板。

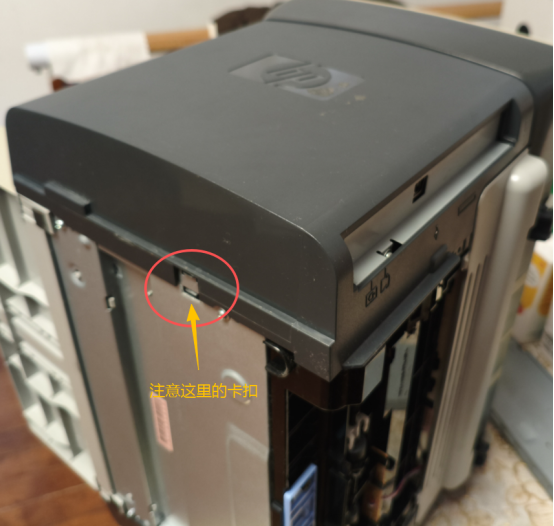

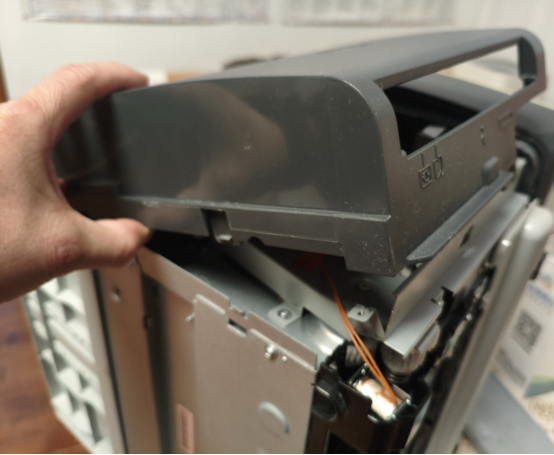

        2、侧放主机（电源侧板面朝下），拆除USB打印接口的左侧板。侧板是C型结构，从前面往后安装，在后背板上用一颗螺丝固定。拆除时注意底部有两个卡扣，用平头起子轻轻松开卡扣，然后从后往前用力就能拆下来。

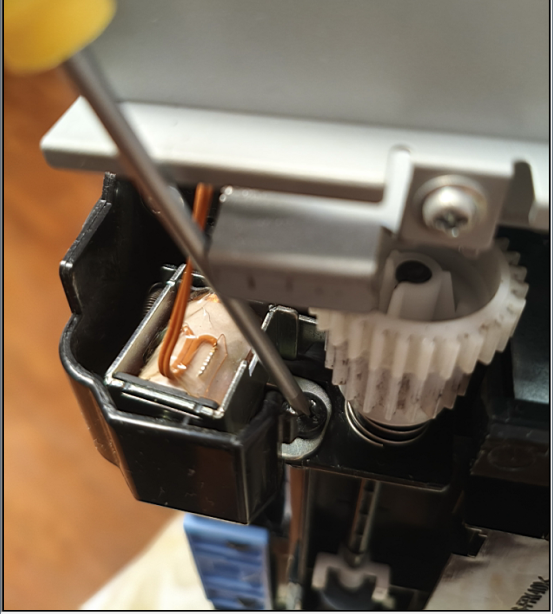

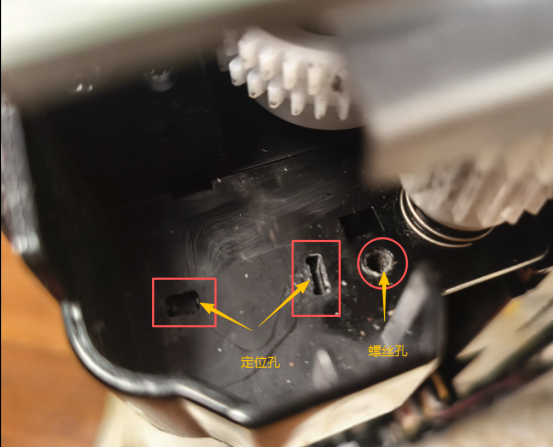

        3、如下图从打圈处拆除电磁铁。电磁铁是用一颗螺丝固定的，需要用一把细起子沿图例路径进行拆除。或直接掰弯影响起子工作的铁皮，事后还原也行。

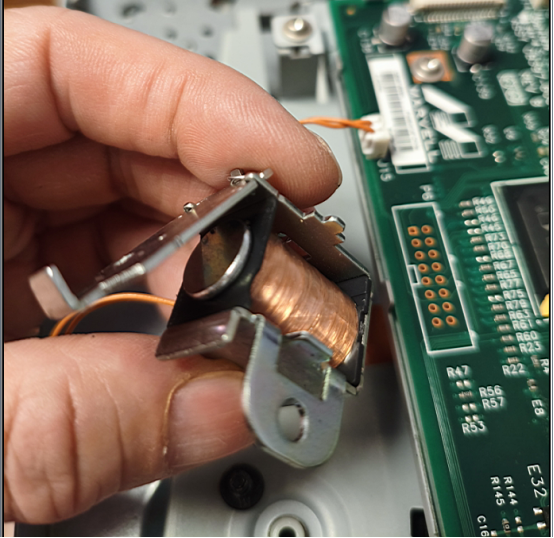

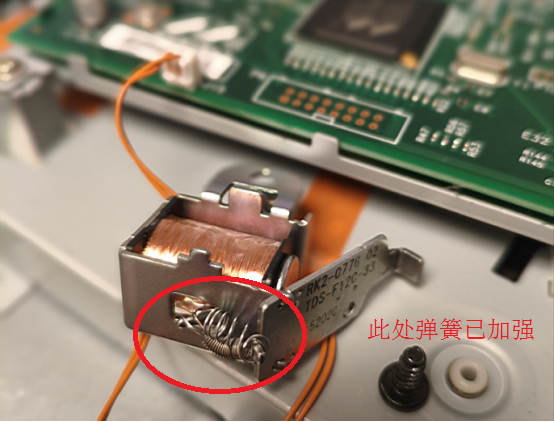

        4、拆下来的电磁铁如下图所示，可以用酒精清理电磁铁动触面上所有的异物，确保不会粘连。图例弹簧已经进行了加固，确保断电后能有效分开。

        五、测试运行

        经过以上处理后，平板上不放入物件，修改复印参数为5-10张，准备足量的A4纸开始复印，正常情况下每走一张纸电磁铁就咔哒一声，设备恢复正常。

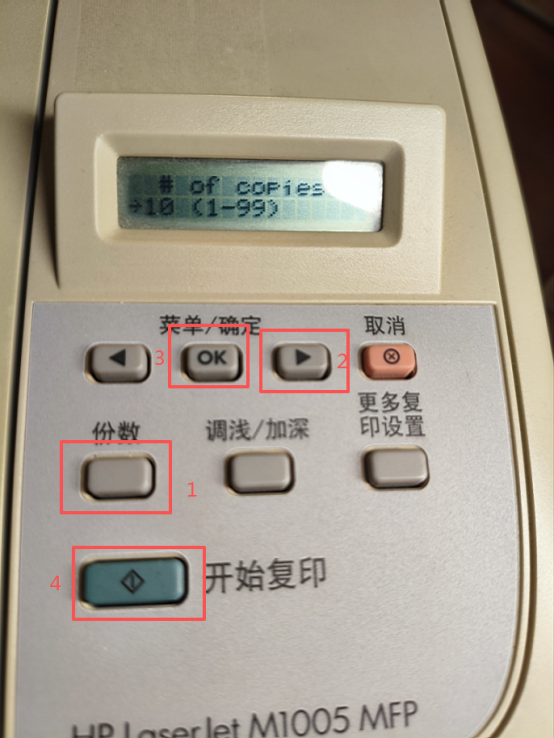

        复印参数调整方法：1、按“份数”，2、按“右箭头”增加数量，3、按“OK”确认，4、按“开始复印”



        设备正常运行时的状态和声音详见以下视频。

HP M1005设备正常运行时的状态和声音

        本次卡纸维修完成，如有发现其他问题，欢迎留言探讨。
