函数调用过程-函数栈帧

函数栈帧

• 函数是程序中必不可少的一个部分，整个程序的运行几乎都是由一个个函数之间互相调用来完成的，我们的main函数，printf函数，还有编程时我们自己写的函数，它们时我们的程序简介高效。

那么一个函数在内存中到底是如何调用的？如何实现函数的种种功能的？

深度解析

看这样一段代码

#include <stdio.h>
int Add(int x, int y)
{
    int z = 0;
    z = x + y;
    return z;
}
int main()
{
    int a = 10;
    int b = 20;
    int ret = Add(a, b);
    printf("ret = %d\n", ret);
    return 0;
}

这段简单代码实现加法，其中Add函数实现加法，参数为两个整型变量，Add函数被main函数调用。

铺垫

1.
解析前做这样一个铺垫：
我们的main函数其实也是被其他函数调用的

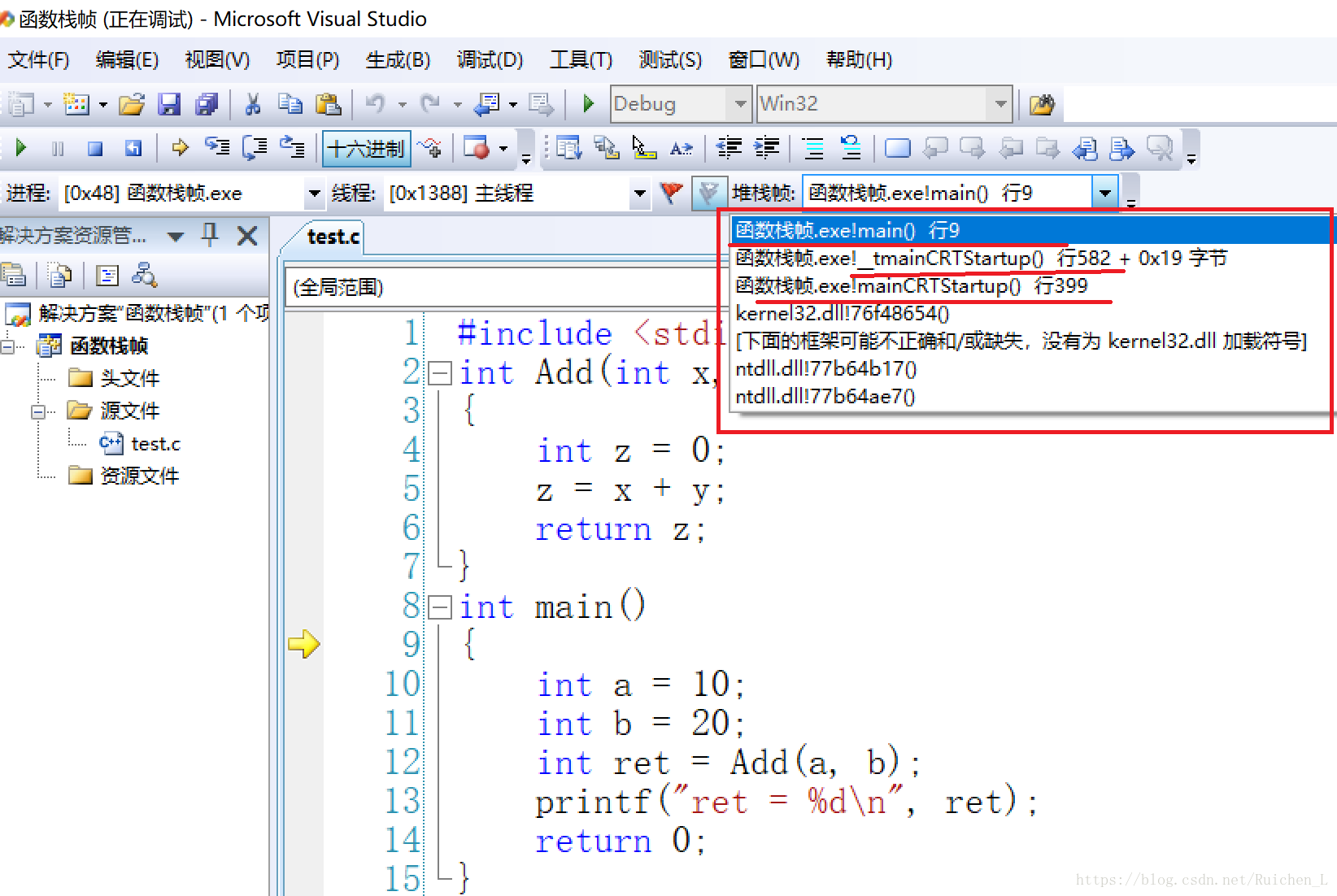

以vs2008为例，代码写好后按F10开始逐过程可以看到上方有一个堆栈帧点开后如图

- main函数是被__tmainCRTStartup(void)函数调用的，而这个函数又是被mainCRTStartup(void)函数调用的。点击可进入查看源代码。

2.
内存中的地址是由寄存器来维护的，主要的寄存器有

• eax , ebx , ecx , edx 还有这次最主要用到的 ebp(开辟空间的低地址) ， esp(开辟空间的高地址)。

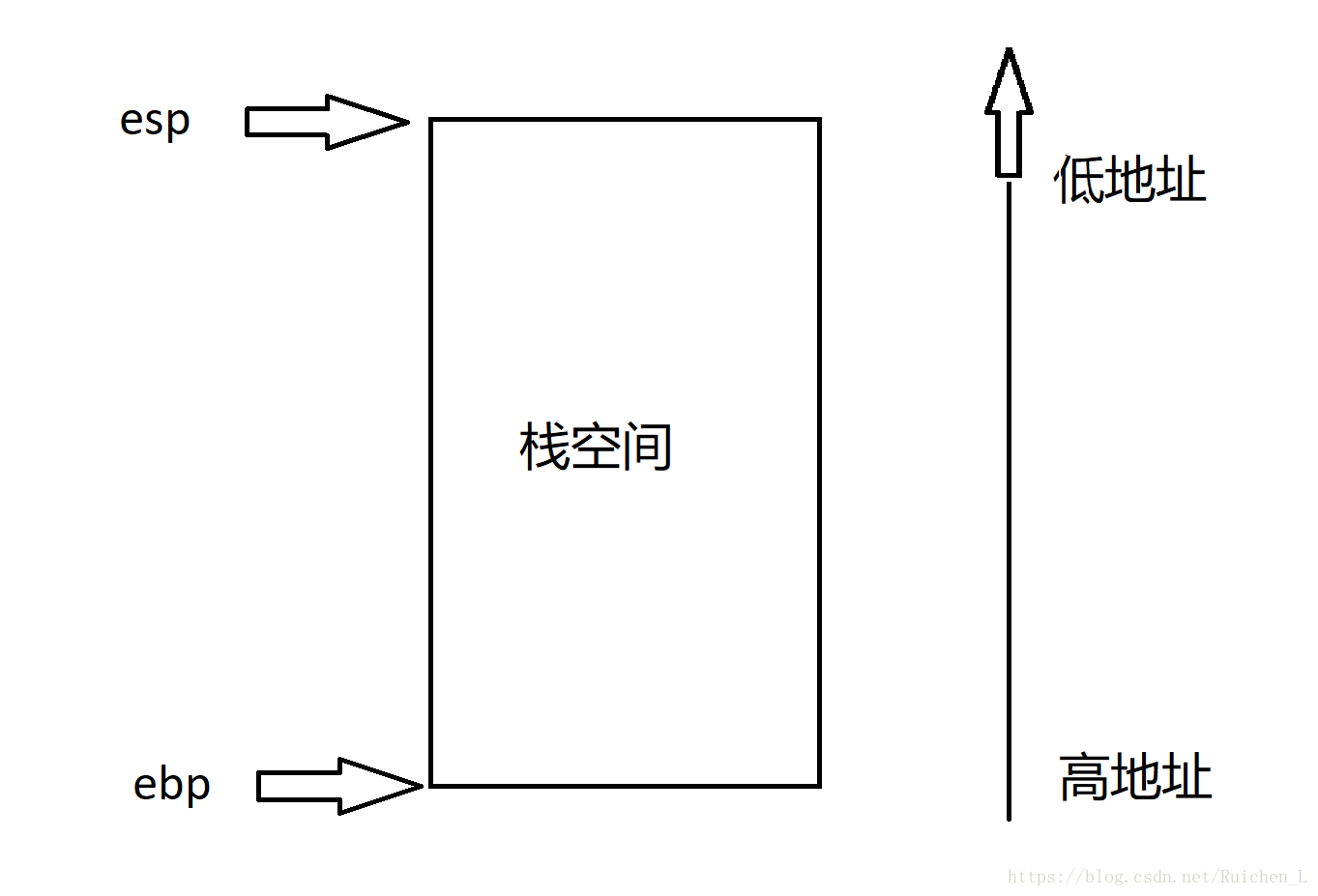

• 当在内存中为函数开辟空寂后，ebp 存这块空间的高地址， esp 存这块空间的低地址。
• 函数和局部变量在栈空间中开辟，栈孔吉娜由高地址向低地址使用。

反汇编剖析

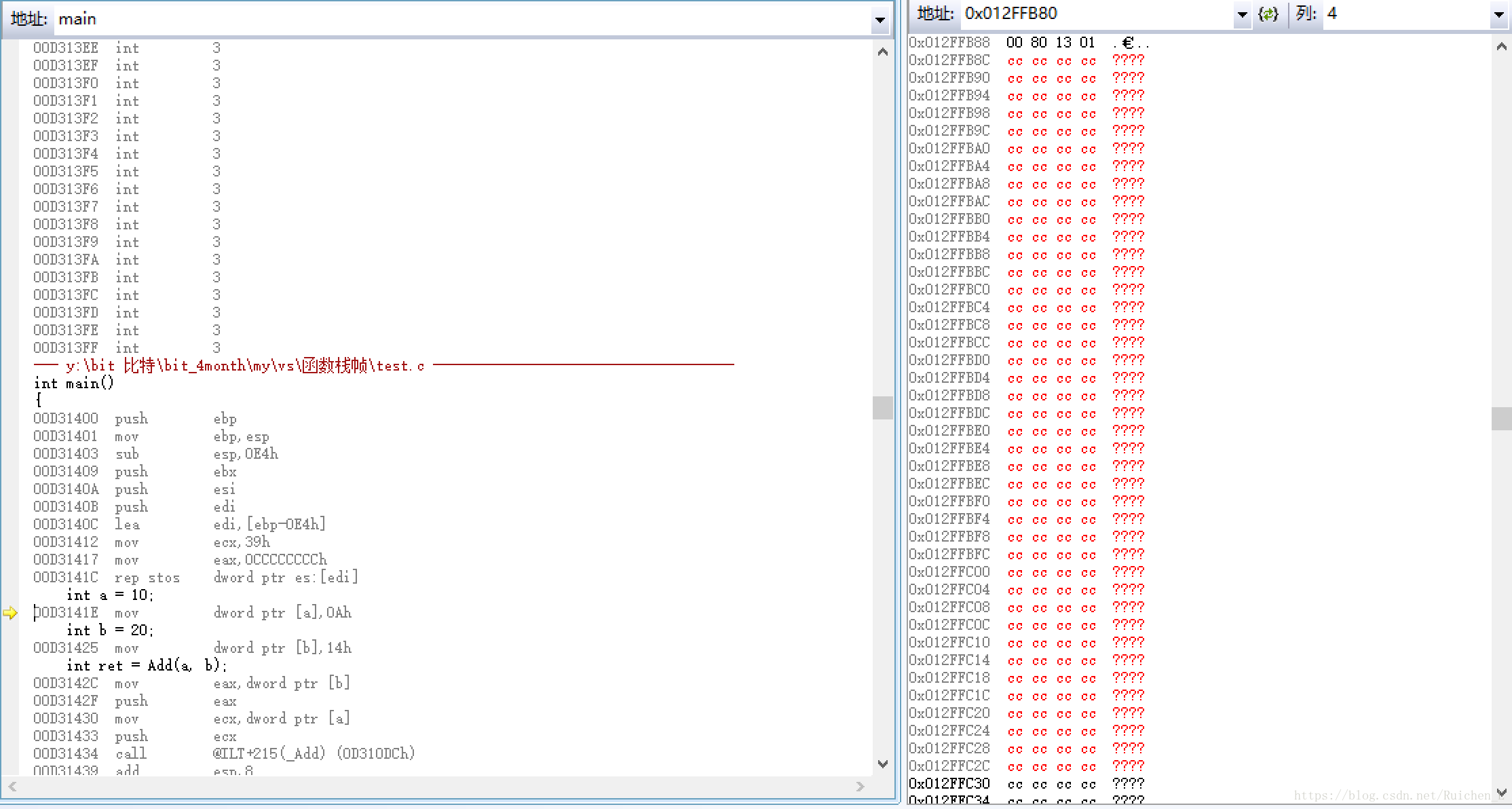

现在我们开始研究函数的调用过程，即刚才按F10后逐过程停留在main函数，如第一幅图。

鼠标放在main函数旁边右击转到反汇编，然后在主工具栏找到-> 调试-窗口-点击监视和内存。

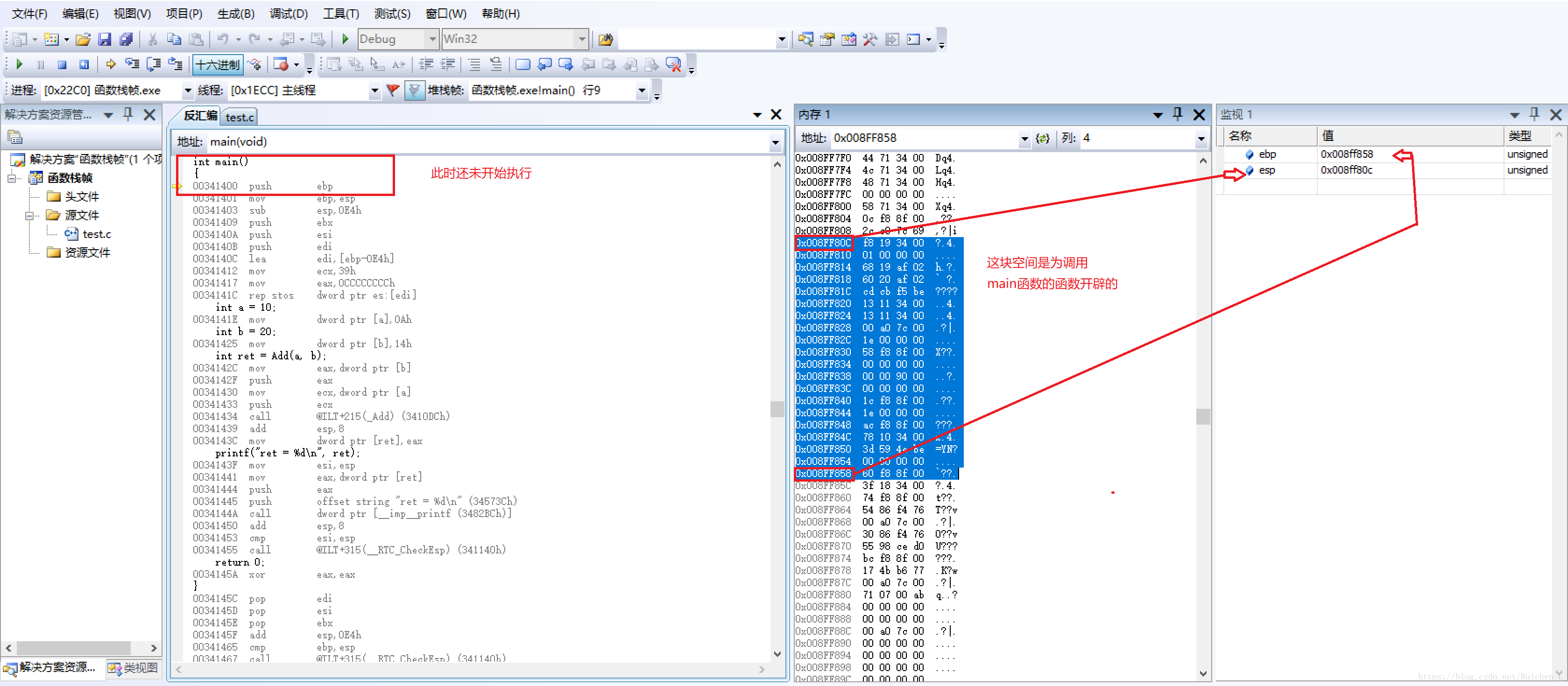

在监视栏找到ebp和esp的地址，同样在内存中找到以便后面观察。

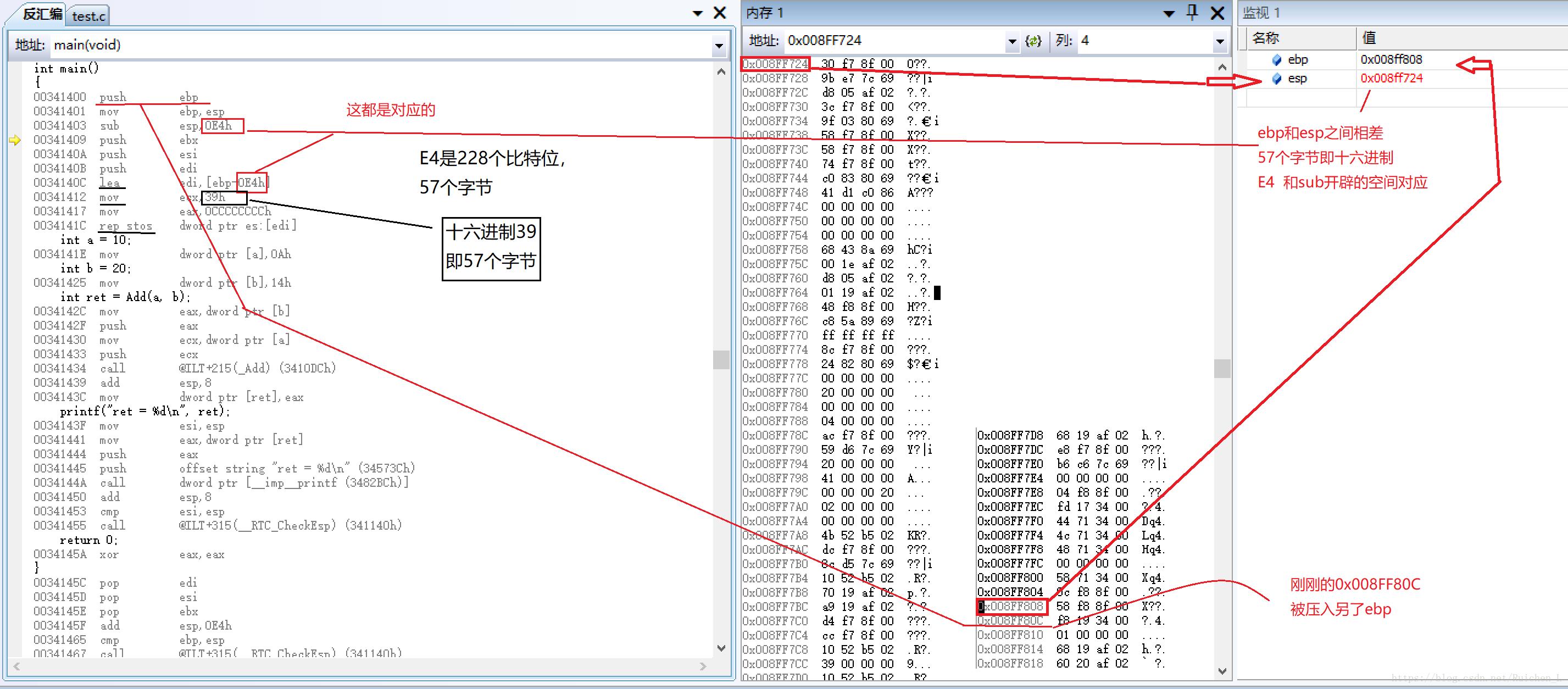

• 看图体会

继续按F10逐步执行

• push为压栈向顶端压入一个地址，mov移动，sub开辟空间。
• 按F10向下执行，这几步看图解析。

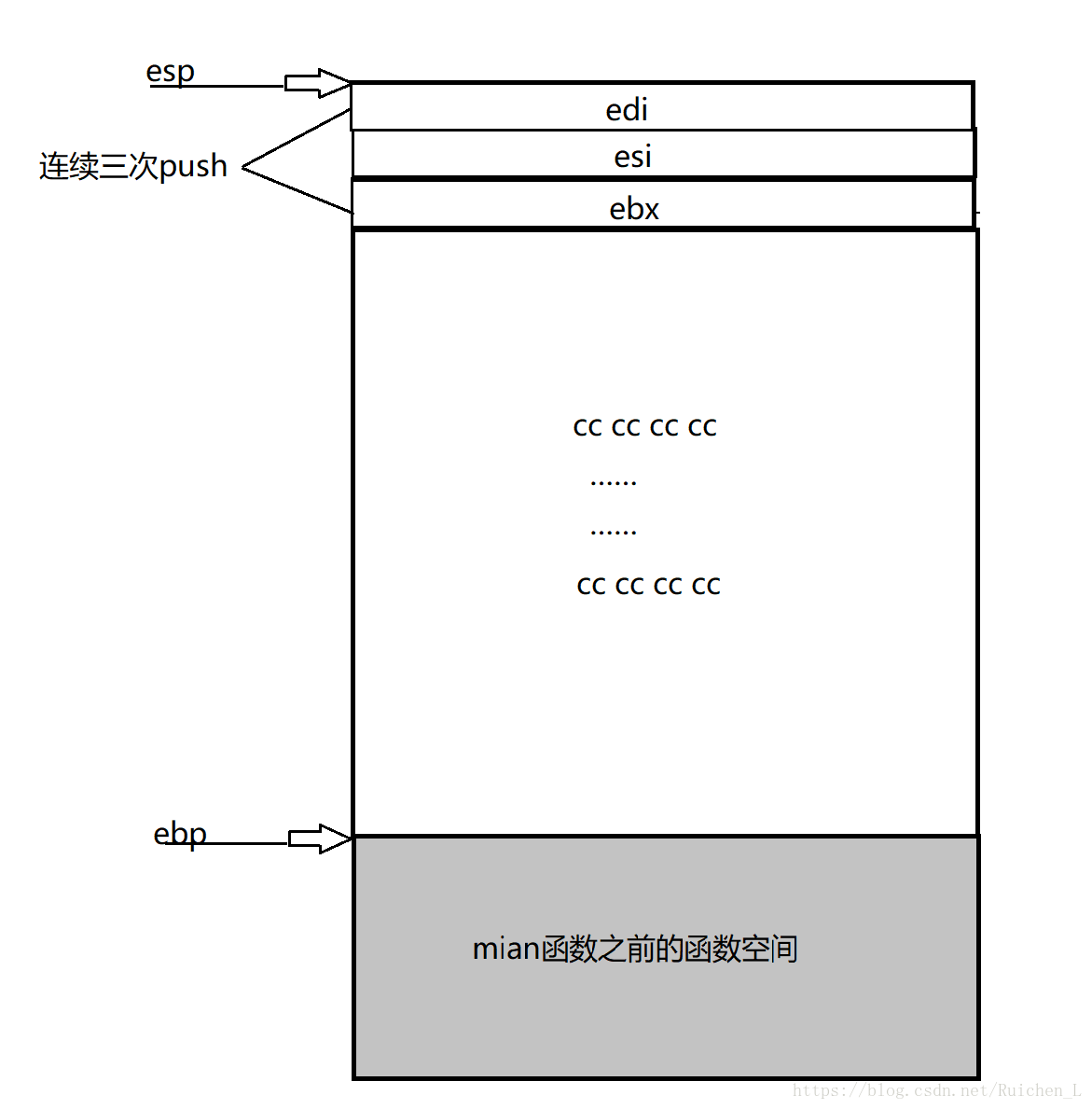

• 继续连续三次压站三个寄存器
• lea寻找有效地址

• rep重复，将开辟的空间全部初始化为 cc cc cc cc


• 这里地址统一发生了变化，因为刚才调试中断了，但效果是一样的大家注意

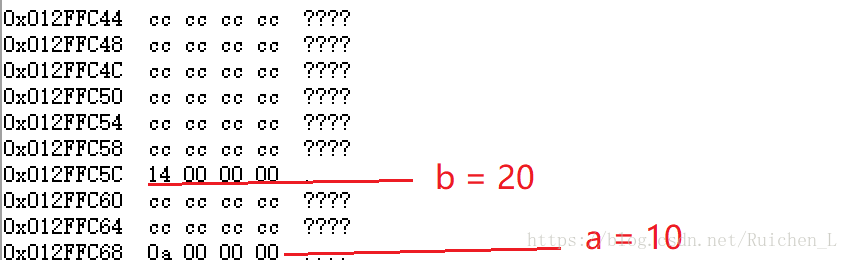

• 紧接着就为 a 和 b 初始化了

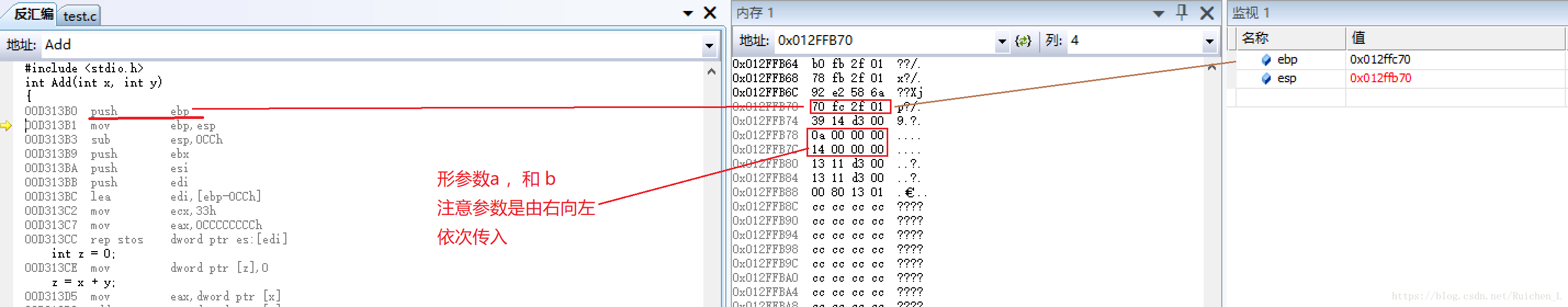

-在call前的两次push是将a，b形参压入栈中
- 继续向下，遇到call是按F11，call是调用call函数
- 紧接着可以看到将ebp压入了栈顶，这里的ebp是main的起始地址，为函数调用完返回main使用。

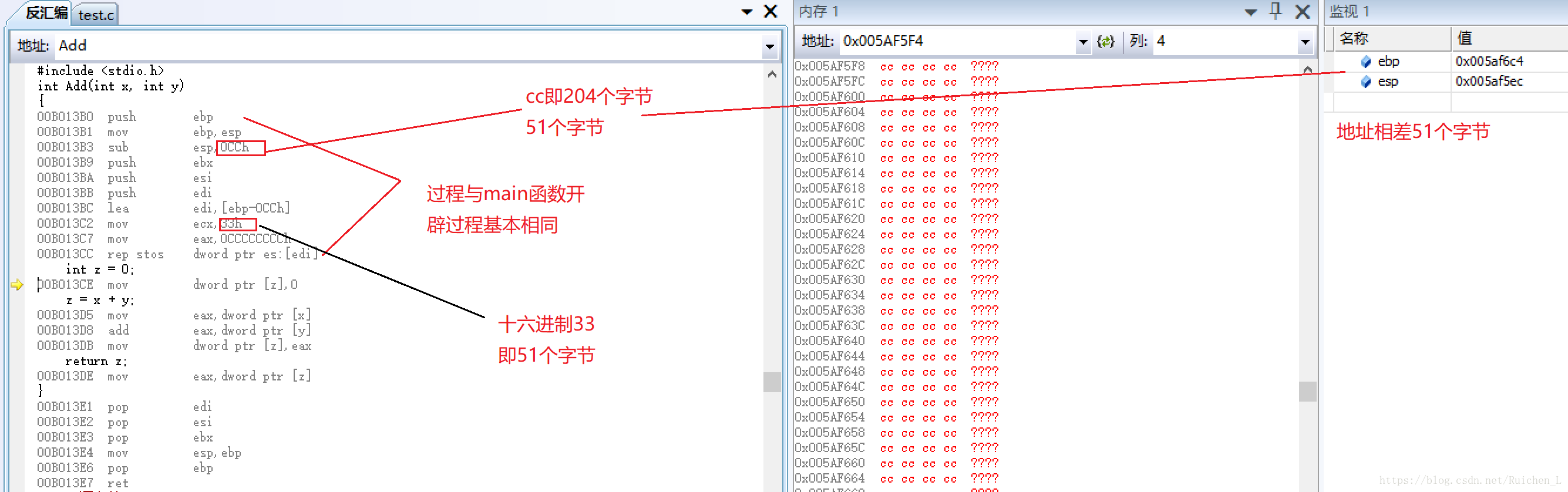

• 这后面与之前main过程类似

• 后面相加完成后将z的值放入eax中，为带回到main函数ret中

• Add函数的空间就会被释放
  -后面的pop是出栈到相应的寄存器中

• 最后pop ebp就是将之前main函数的地址又返回到ebp从而使寄存器维护的区域回到main函数

随后执行printf函数最终结束main函数程序结束，函数在内存中的调用过程就是这样

作用

了解了函数在内存中的调用过程之后，一个程序在我们眼前是不是就显得很透明了呢？
那明白这些有什么作用，他的重要性又在哪里呢？
我们通过这样一段代码来体会。

void fun()
{
int tmp = 10;
int *p = (int *)(*(&tmp+1));
*(p-1) = 20;
}
int main() {
int a =0;
fun();
printf("a = %d\n",a); return 0;
}

• 试判断输出结果是什么？
• 答案是20（可以猜到）但我们要知晓他的原理

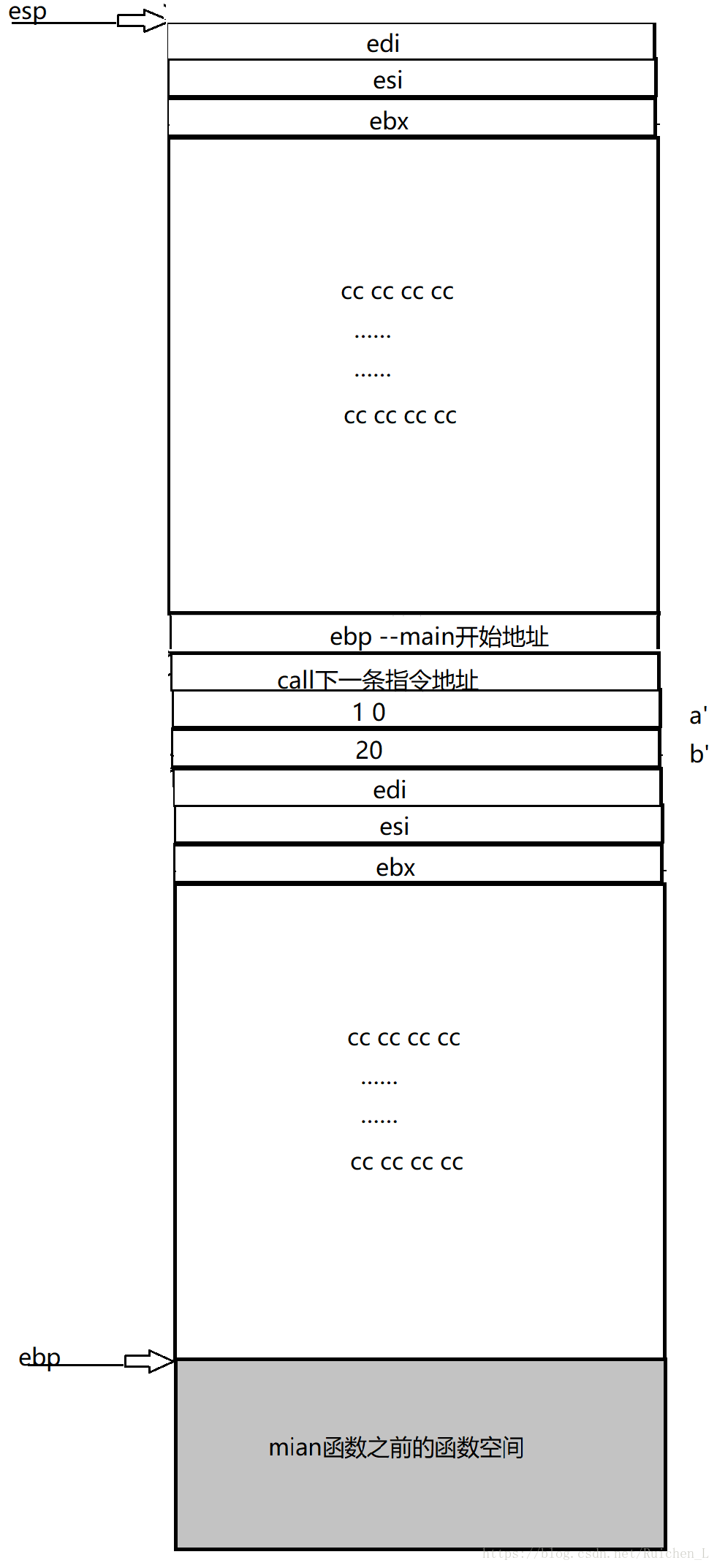

请参考倒数第三幅图理解

int *p = (int *)(*(&tmp+1));
//tmp的地址加一指向了压入的ebp(main的地址)，将这个地址给指针p，p就指向了main的开始。
*(p-1) = 20;
//p的地址减1，指向了为a开辟的空间从而改变了a的值。

从而可见函数栈帧的重要性

谢谢阅读欢迎留言～
