前言

上一集，我们成功的运行了QuartusII 9，实现了一个最简单的与门原理图的编译，这次我们学习，如何把QuartusII 9中的原理图下载到电路板。

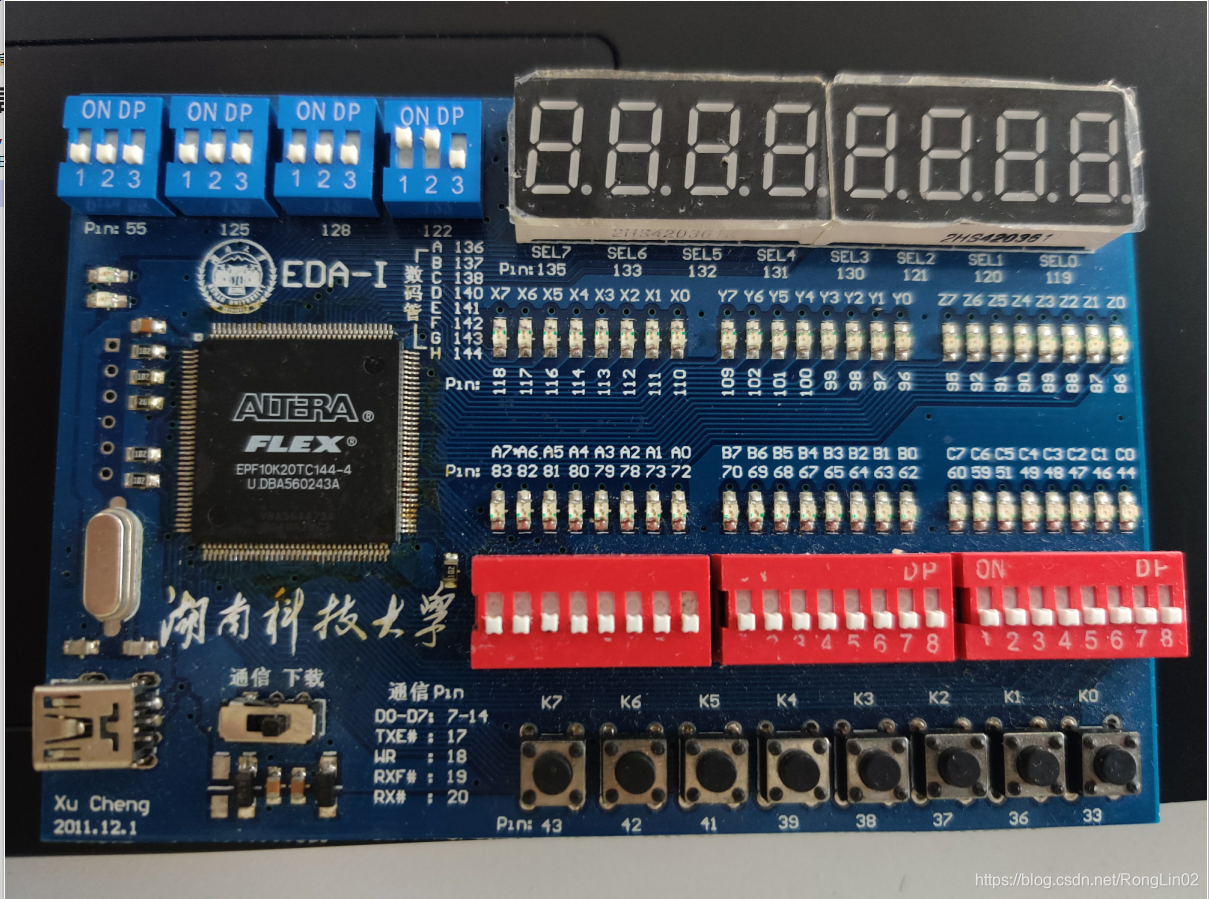

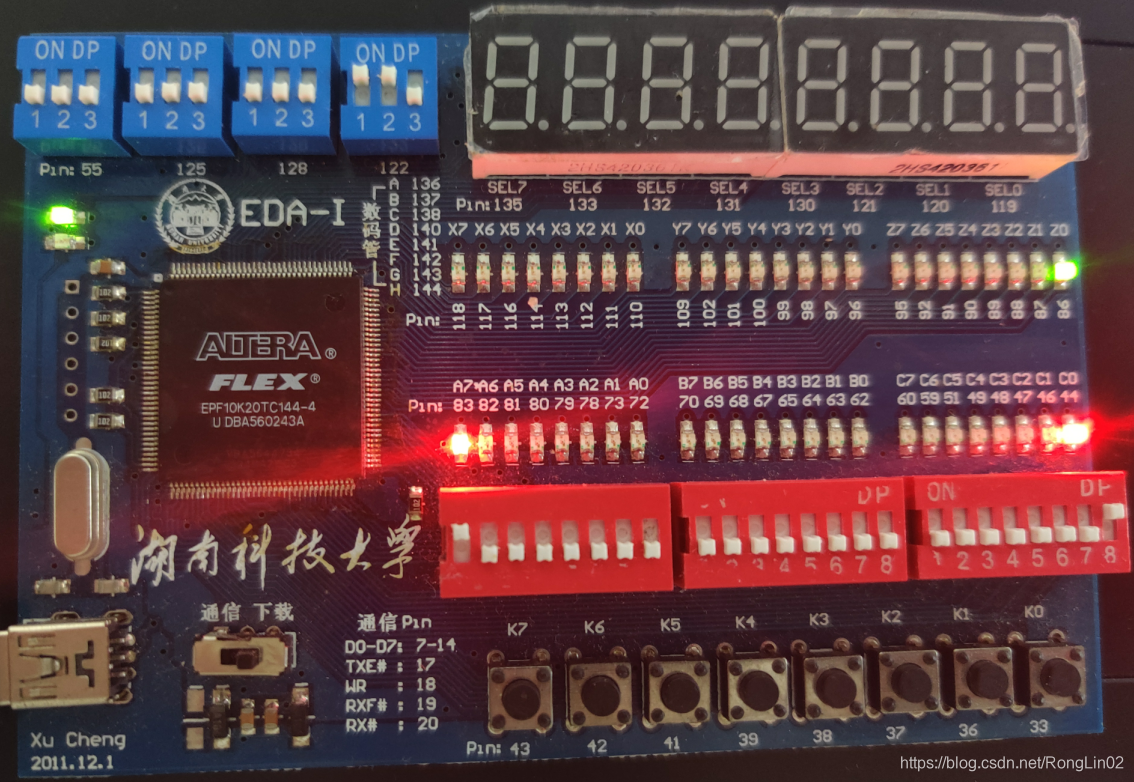

本人所用的电路板为学校分发的学习实验板，如果侵权请联系我删除，实验板为FLEX10k系列的EPF10K20TC144-4，如图
在这里插入图片描述
所有资料仅用来学习，如果侵权请联系我删除！
本博客原创，转载请注明

准备工作

禁用驱动程序强制签名

由于电路板驱动没有签名，我们首先需要关闭Windows的强制驱动签名检查

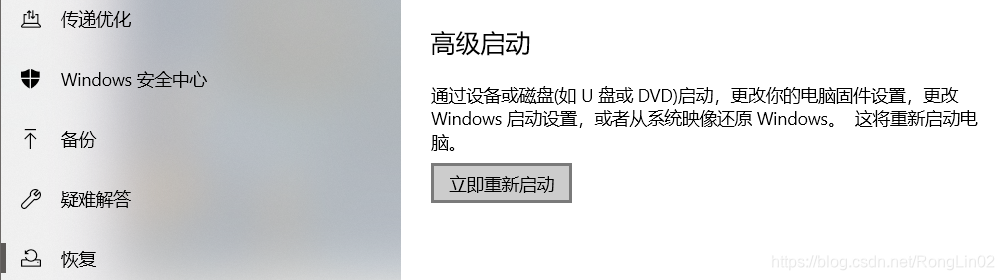

按win键，打开设置–更新和安全–恢复–立刻重新启动
在这里插入图片描述

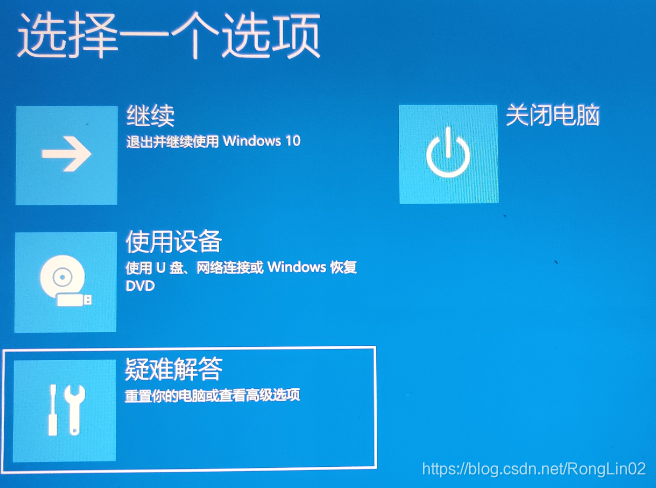

然后重启之后，我们选择疑难解答–高级选项–启动设置然后点击重启就行了。

然后来到这个界面，按F7选择禁用驱动程序强制签名

之后进入系统即可。需要注意的是，每一次重启都需要重新禁用驱动程序强制签名。

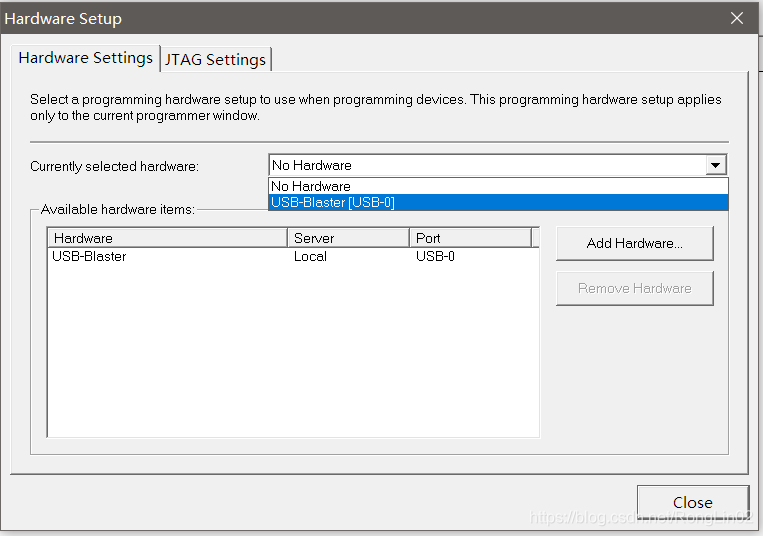

安装USB-Blaster驱动

上步完成后，我们就可以插上我们的实验板，板子上的模式选择下载模式，然后插上usb。
右键此电脑–属性，在左上角点击设备管理器，找到通用串行总线控制器，找到USB-Blaster，如果没找到，它还有可能在其他设备栏下。
在这里插入图片描述

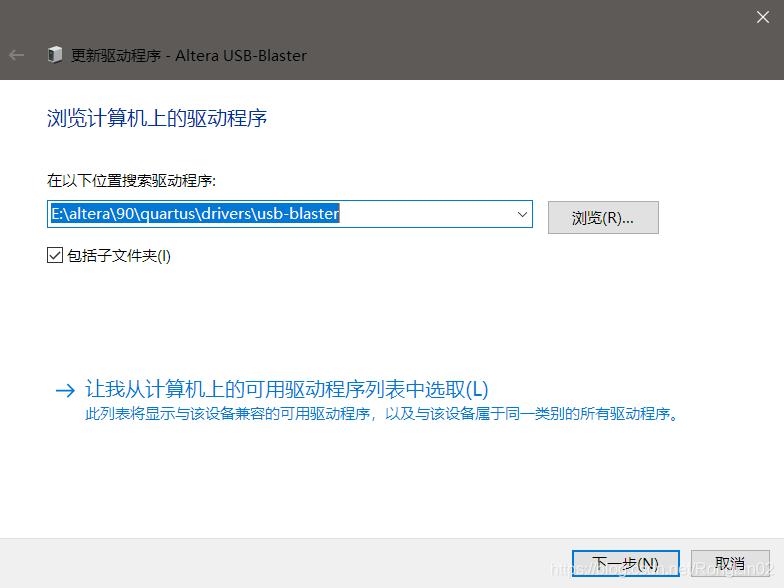

右键点击更新驱动程序–浏览我的计算机以查找驱动程序，驱动目录为quartus根目录下的altera\90\quartus\drivers\usb-blaster中，点击下一步，然后等待其安装驱动就行了。

成功的界面是这样的，图标上没有黄色的感叹号。
在这里插入图片描述

半加器设计

我们这次创建一个半加器的项目

创建项目

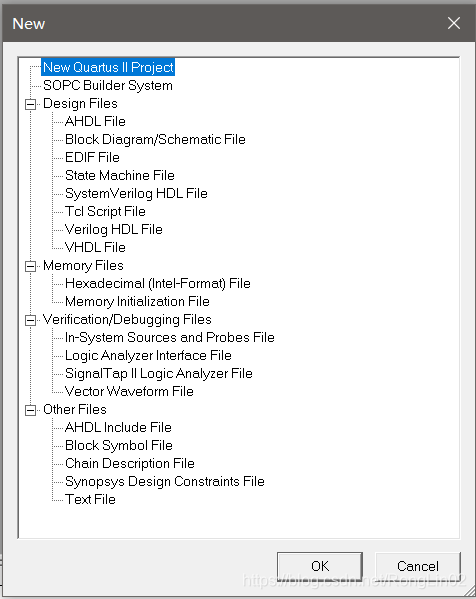

打开QuartusII9，在菜单栏File–New，选择第一个New Quartus II Project，新建一个项目。
在这里插入图片描述

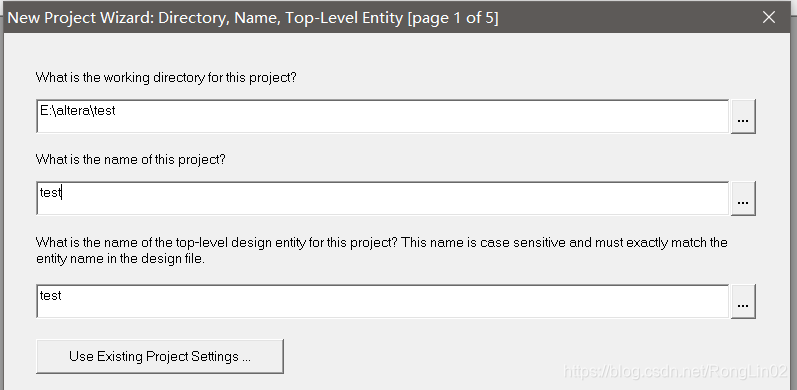

点击ok，到这个界面注意，选择项目保存的位置和项目名称，注意不要有特殊字符和中文。

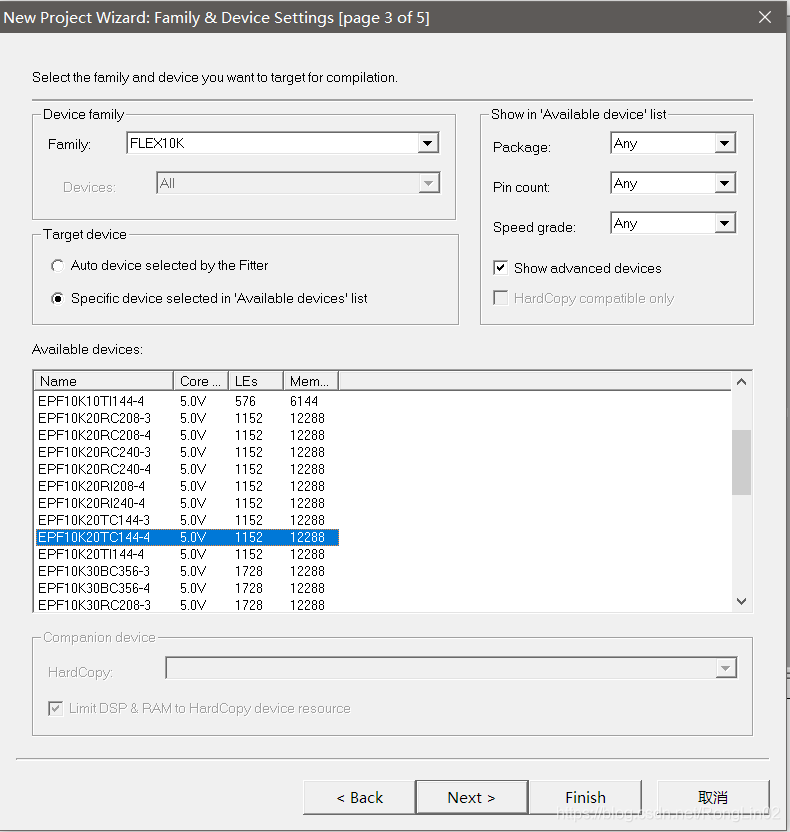

然后next，一直到这个界面，选择芯片，我这里实验板是FLEX10k系列的EPF10K20TC144-4，所以如图配置，请大家根据自己手上的板子上的芯片的型号选择芯片类型。
在这里插入图片描述
然后next–finish就行了。

创建原理图

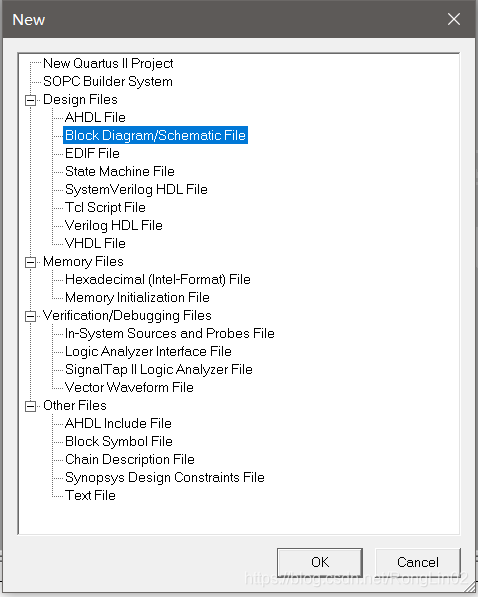

创建完project之后，我们再创建一个原理图文件，菜单栏File–New，选择第五个Block Diagram/Schematic File
在这里插入图片描述
在点阵图中，双击左键，弹出来的这个界面，我们在primitives下的logic中添加逻辑元件，在primitives下的pin中的input output添加输入和输出，放在点阵图中。

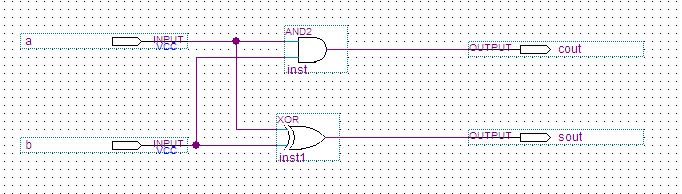

然后连线，点击一个引脚，长摁鼠标左键，把线连到另一个阵脚上，同时鼠标变成十字形和正方形的叠加形状，放开鼠标左键，线就连上了。最后效果如图。
在这里插入图片描述

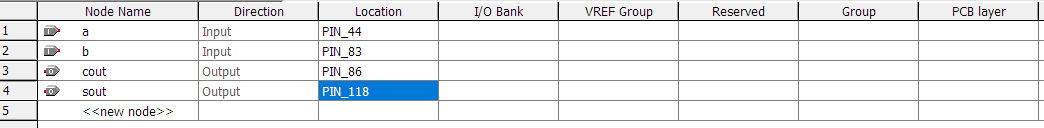

然后点击导航栏的运行按钮，保存文件就行了。

半加器仿真

为了测试我们的半加器是否正确，下载之前，我们还要模拟仿真一次。

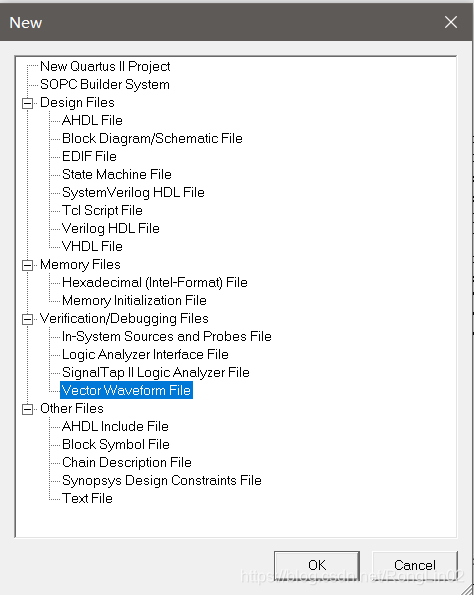

菜单栏File–New，选择倒数第七个Vector Waveform File
在这里插入图片描述

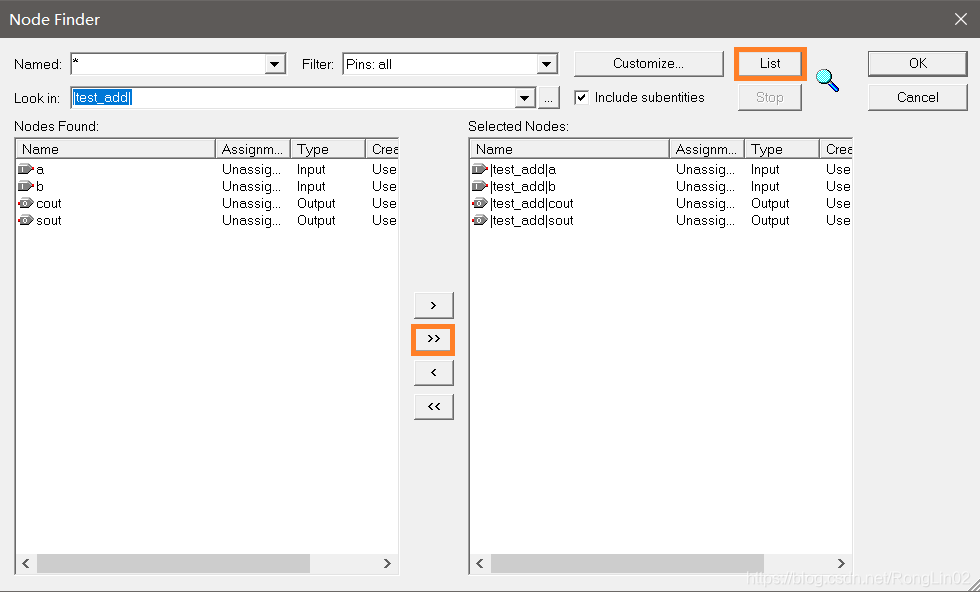

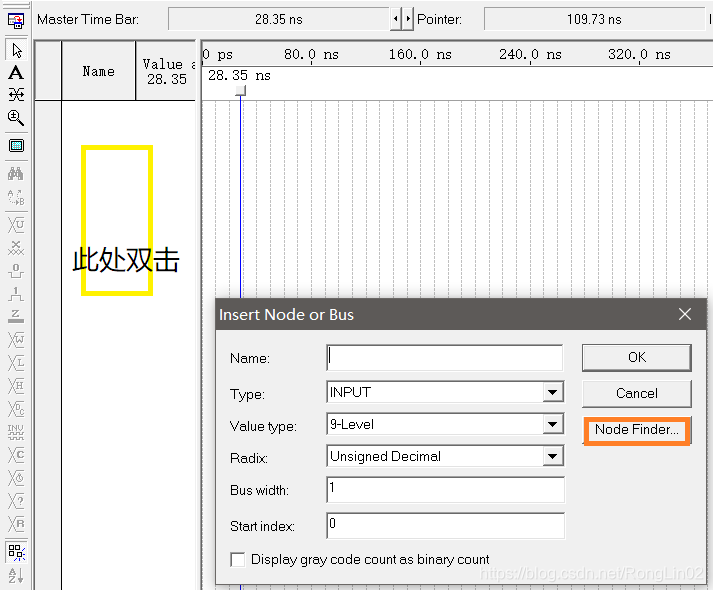

先按ctrl+shift+空格，把比例尺缩小。然后在左侧双击鼠标左键，弹出来的界面选择Node Finder

然后Look in选择我们刚刚保存的原理图，点击List左侧就会列出来所有引脚，点击中间的》导入，然后ok就行了
在这里插入图片描述

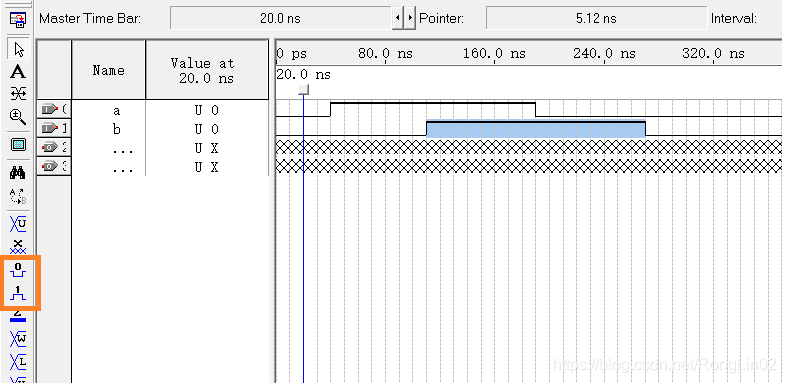

选择其中一行，鼠标左键按住、拖动，选择一个时间片段，在左侧栏中选择1信号还是0信号，Ctrl+s保存文件。

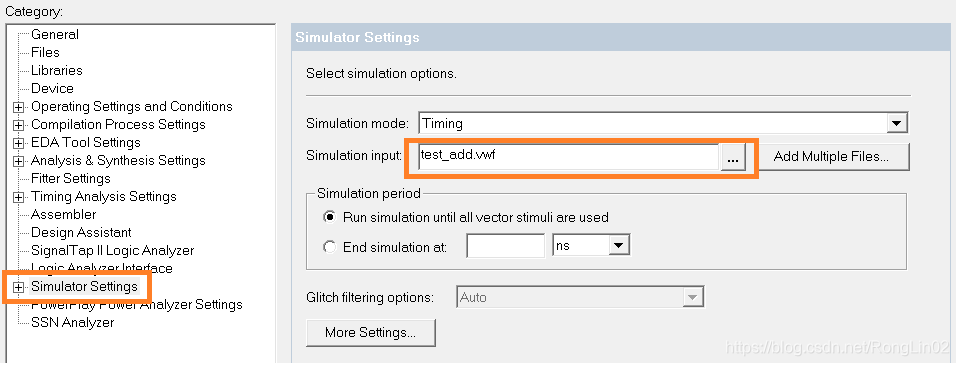

然后设置仿真输入，在菜单栏Assignment–settings，找到Simulator Settings 左侧配置input为刚才的vwf文件，点击ok
在这里插入图片描述
然后点击 start Simulation，开始仿真，查看两个输出引脚是否正确。
