APDU数据格式的使用

一、是什么

APDU （ApplicationProtocolDataUnit–应用协议数据单元）；协议数据单元PDU
（ProtocolDataUnit）是指对等层次之间传递的数据单位。
协议数据单元(ProtocolDataUnit)
物理层 的PDU是数据位（bit），
数据链路层的PDU是数据帧（frame），
网络层的PDU是数据包（packet），
传输层的PDU是数据段（segment），
其他更高层次的PDU是数据（data）。

二、字段定义及格式

APDU分为发送命令（C-APDU）和返回命令（R-APDU）。

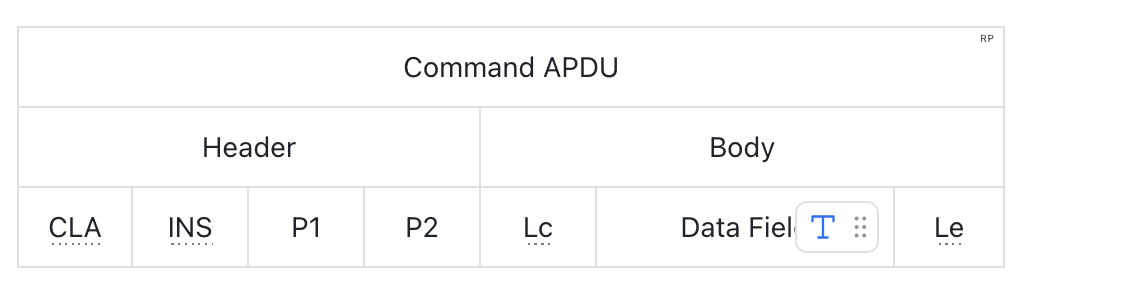

• C-APDU格式：
  • CLA | INS | P1 | P2 | Lc | DATA | Le

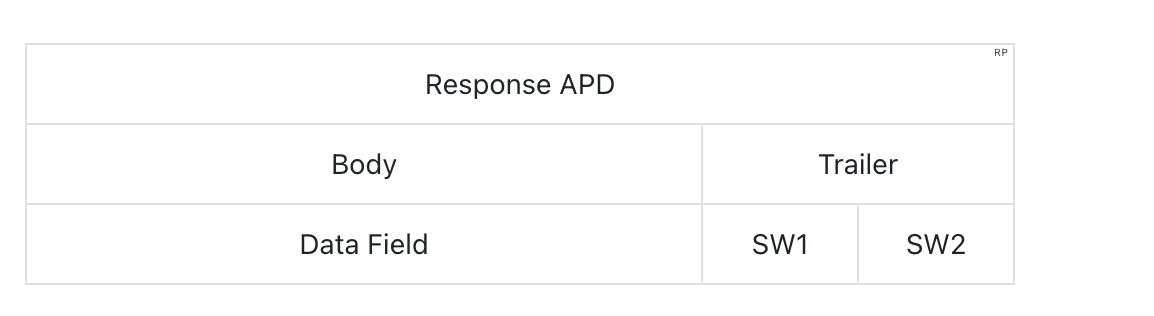

• R-APDU格式：
  • Data | SW1 SW2 |

• 常用SW1-SW2值：
  9000: 执行成功
  6100: 数据被截断
  6283: 应用无效
  6300: 认证失败
  6400: 原因不明
  6700:长度不对
  6982: 需要PIN验证
  6983: 文件无效
  6984: 数据无效
  6985: 条件不满足
  6986: 不允许该命令
  6982: 安全条件不满足
  6987: 安全消息丢失
  6988: 安全消息不正确
  6999: 应用选择失败
  6A80: 数据错误
  6A81: 功能不支持
  6A82: 文件找不到
  6A83: 记录找不到
  6A84: 没有足够的空间
  6A86: 不正确的参数(P1,P2)
  6A88: 引用数据没找到
  6B00: 错误的参数 (P1,P2)
  6C00:长度错误 (Le)
  6D00: INS不支持
  6E00: CLA 不支持
  6F00: 未知错误
