封装格式 -- FLV

---

内部结构

FLV(Flash Video)是Adobe公司推出的一种媒体封装格式，适合流媒体传输。优点是封装简单，文件体积小。后缀为.flv。总体上看，FLV包括文件头（File Header）和文件体（File Body）两部分，其中文件体由一系列的Tag及Tag Size对组成。

1. FLV Header

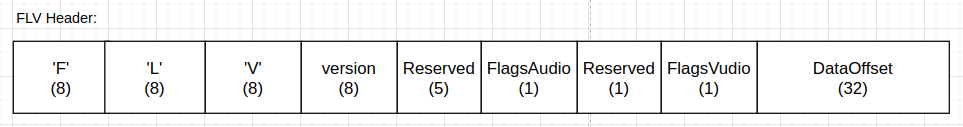

– 内部结构图

– 关键栏位

• SigNature：开头三个字节，固定为 FLV 的ascii码(0x46 0x4c 0x56)
• Version：表示FLV的版本号，比如FLV版本1，则该栏位是0x01
• FlagsAudio：1表示有audio tag，0表示没有
• FlagsVideo：1表示有video tag，0表示没有
• DataOffset：表示FLV header的大小，单位为字节。对于FLV版本1，固定是9，也就是header总共9字节，有效字节有5个。

2. FLV file body

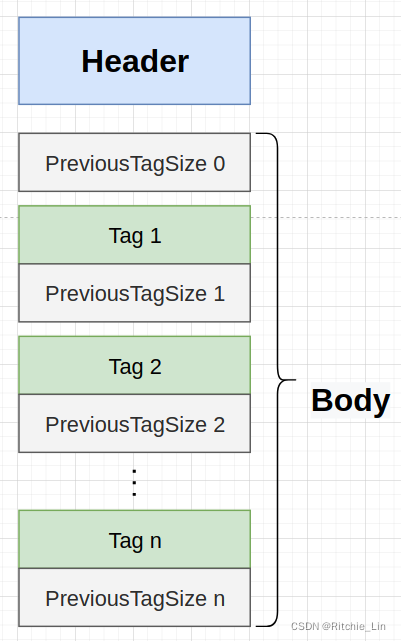

• 由一系列tag和previousTagSize组成(如图: FLV结构图)；
• Tag的大小 = 11(tag header) + n(tag body)，其中previousTagSize为4字节。
• PreviousTagSize0总是0；其它PreviousTagSizeN的值表示TagN的大小，用于逆向读取处理（因为flv没有同步字节）。

---

FLV tag

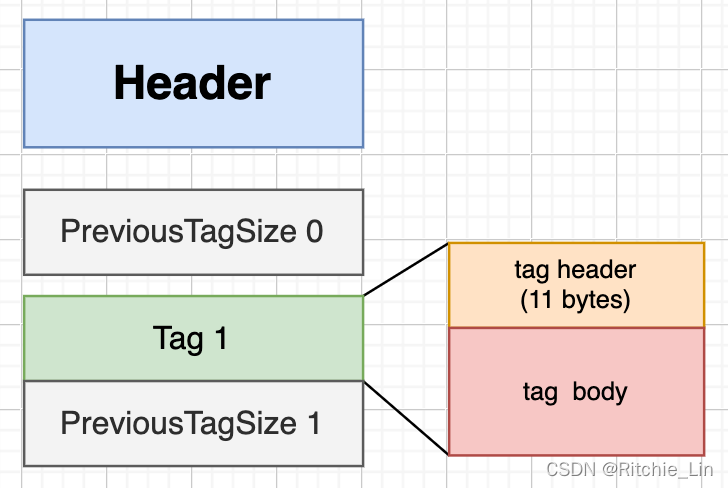

• 由tag header 和 tag body组成，tag header固定为11字节。如下图：


1. 类型

FLV tag分为3种类型：

• Video Tag：存放视频相关数据
• Audio Tag：存放音频相关数据
• Script Tag：存放音视频元数据(metadata)，一般会是第一个tag，紧跟着FLV header，有且只有一个。

2. FLV tag header

对于FLV版本1，tag header固定为11字节。

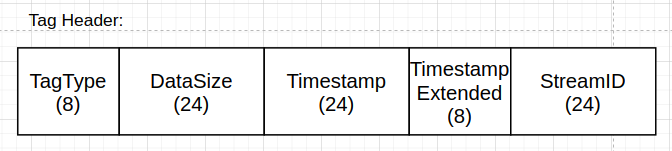

– 内部结构图

– 关键栏位

• TagType：
  tag类型，1字节

  tag类型	含义
  0x8	该tag为audio tag
  0x9	该tag为video tag
  0x12	该tag为script tag
  其它	保留

• DataSize：
  tag body的大小，3字节(不包含tag header的11字节)，所以整个tag大小 = DataSize + 11。
• TimeStamp：
  与第一个tag的时间戳差值，单位为毫秒，3字节。对于视频来说，就是DTS，单位为ms。
  第一个audio和video tag的Timestamp分别为0，亦表示解码顺序。
• TimeStampExtended：
  时间戳的扩展字段，当Timestamp栏位不够用时，会启用这字段，表示最高八位。
• StreamID：
  总是0。

3. Audio Tag Body

音频tag第一个字节包含音频数据的参数信息(固定的)，从第二个字节开始为音频流数据。

– 内部结构图
