前言

通常我们进行开关操作是采取硬开关的方式，即芯片上电即开机，而断电为关机。如拨动开关。而软开关机则是电源一直给芯片供电，开机实际就是将芯片从休眠状态下唤醒进行工作，而关机后则是进入休眠状态。

一、唤醒准备

要实现开关机功能，应先进行相关的配置操作：开启功能宏定义、唤醒配置(常用的为外部跳变沿唤醒的方式)等....

功能宏定义：开关键功能宏定义配置在板级配置文件board_ac695x_demo_cfg.h中的‘系统配置’下的宏定义标志TCFG_POWER_ON_NEED_KEY置位使能。

//*********************************************************************************//
//                                  系统配置                                       //
//*********************************************************************************//
#define TCFG_AUTO_SHUT_DOWN_TIME	   0  //没有蓝牙连接自动关机时间
#define TCFG_SYS_LVD_EN				   0  //电量检测使能
#define TCFG_POWER_ON_NEED_KEY		   1  //是否需要按按键开机配置
#define TWFG_APP_POWERON_IGNORE_DEV    0  //上电忽略挂载设备，0时不忽略，非0则n毫秒忽略

#define TCFG_AUDIO_DEC_OUT_TASK		   0  // 解码使用单独任务做输出

唤醒源：开启宏定义后，还需配置好唤醒源，包括唤醒使能、唤醒方式、唤醒口选择...等的相关配置，在源文件board_ac695x_demo.c中的**PWR config**下配置port_wakeup结构体：

/************************** PWR config ****************************/
struct port_wakeup port0 = {
    .pullup_down_enable = ENABLE,         //配置I/O 内部上下拉是否使能
    .edge       = FALLING_EDGE,           //唤醒方式选择,可选：上升沿\下降沿
    .attribute  = BLUETOOTH_RESUME,       //保留参数
    .iomap      = IO_PORTB_01,            //唤醒口选择
};

二、开机键检测

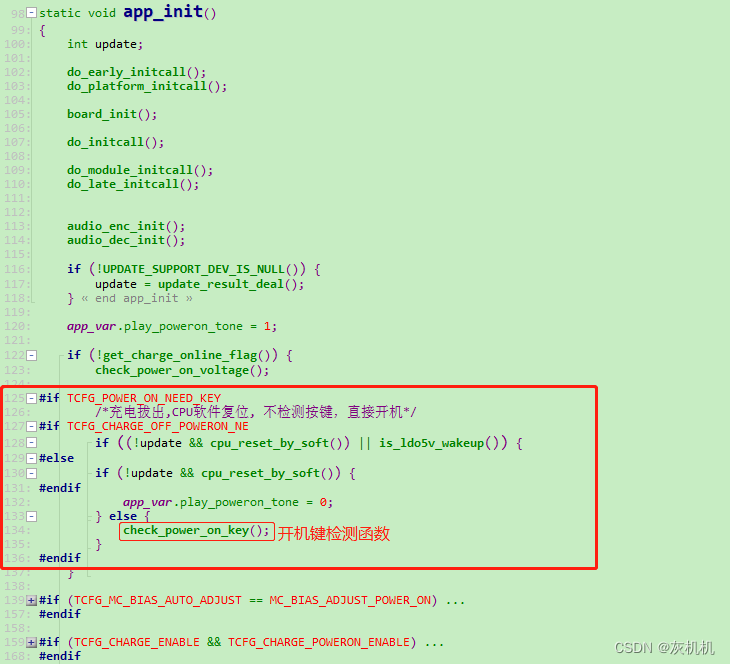

当芯片从休眠状态被唤醒后会进行复位操作，此时仍会增加开机键的检测判断是否进行按键开机操作(防止按键误触导致的唤醒)，而按键检测函数check_power_on_key( )则是在app_init函数中被调用来进行检测。

（1）检测函数check_power_on_key( )：在检测函数中主要是对开机键进行一定的消抖和过滤循环检测，当检测按下预定的时间/次数后便退出循环往下运行，否则将重新休眠。

static void check_power_on_key(void)
{
    u32 delay_10ms_cnt = 0;
    u32 delay_10msp_cnt = 0;

    while (1) {
        clr_wdt();
        os_time_dly(2);

        extern u8 get_power_on_status(void);
        if (get_power_on_status()) {
            putchar('+');
            delay_10msp_cnt = 0;
            delay_10ms_cnt++;
            if (delay_10ms_cnt > 70) {    //计数检测到一定时间则退出循环
				app_var.power_key_first_press = 1;
                return;
            }
        } else {
            putchar('-');
            delay_10ms_cnt = 0;

            delay_10msp_cnt++;
            if (delay_10msp_cnt > 20) {  //未检测成功则重新休眠
                puts("enter softpoweroff\n");
                power_set_soft_poweroff();
            }
        }
    }
}

注意点：在开机键状态获取函数get_power_on_status( )中要根据实际使用的按键类型对按键类型的宏定义使能。且若使用的是AD按键中的一个键作为开机键，则需注意最好以分压得到最小的ADC值的按键作为开机键，以防止多个按键都能进行开机。

u8 get_power_on_status(void)
{
#if TCFG_IOKEY_ENABLE
    struct iokey_port *power_io_list = NULL;
    power_io_list = iokey_data.port;

    if (iokey_data.enable) {
        if (gpio_read(power_io_list->key_type.one_io.port) == power_io_list->connect_way){
            return 1;
        }
    }
#endif

#if TCFG_ADKEY_ENABLE
    if (adkey_data.enable) {
        if (adc_get_value(adkey_data.ad_channel) < 10) {    //通过判定ADC值判定按键按下
            return 1;
        }
    }
#endif
    return 0;
}

三、关机操作

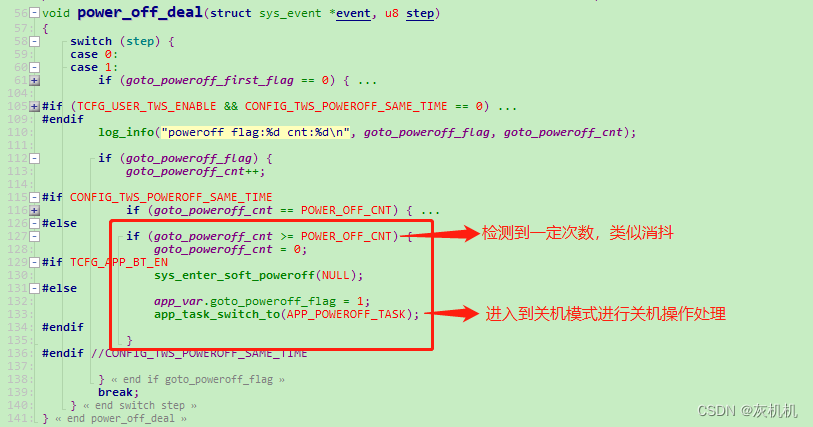

关机操作就只需发送关机的指令（KEY_POWEROFF + KEY_POWEROFF_HOLD），当检测到关机操作后，会进入到power_off任务中进行相应的关机操作。通常关机指令处理放在公共事件app_common_key_msg_deal()处理中进行处理。

四、优化

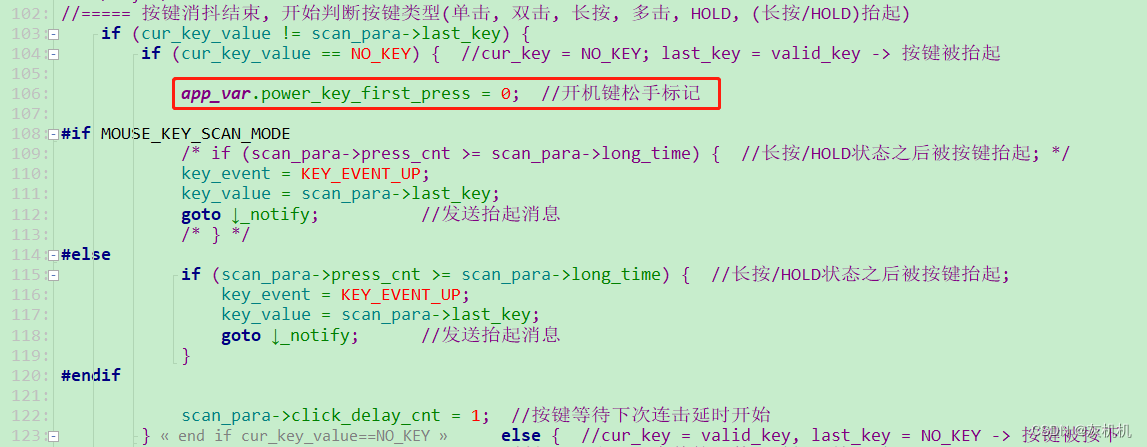

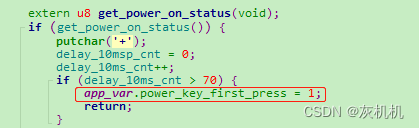

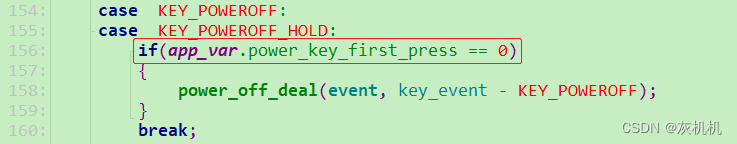

由于开机和关机操作都是操作的同一按键，因此在正常开机后仍保持按键按下一直不松手，此时系统由于正常开机，便会接着去检测按键，则有可能误判定在开机情况下长按进行了关机操作，导致又关机。因此在上述的开关键的操作基础上，增加了一套逻辑：当正常开机后，只有进行了过松手操作后，才响应关机的消息推送。（仅提供一种示例思路，可根据自己逻辑修改）。

（1）步骤1：在结构体APP_VAR中添加个首次按键松手标志power_key_first_press(这个标志可自定随意定义，此文档仅便于个人管理才添加在结构体APP_VER中而已)
